Sleephark met snelkoppelsysteem

Benodigde onderdelen voor deze stap:

Note: Bepaal vanuit de normale bedieningspositie de linker- en rechterzijde van de machine.

1. Verwijder werktuigen van de achterkant van de machine.

2. Rij de tractie-eenheid achteruit en plaats deze tegenover de werktuigkoppeling. Breng de koppeling van de tractie-eenheid omlaag.

   Note: Zorg ervoor dat de sluithendel naar links is gedraaid (onvergrendelde stand), gezien vanaf de achterkant van de machine (Figuur 3).



   Figuur 3

   1. Sluithendel
   2. Werktuigkoppeling

3. Breng de koppeling van de tractie-eenheid omhoog en zet deze in de werktuigkoppeling.

4. Draai de sluithendel naar rechts (vergrendelde stand), gezien vanaf de achterkant van de machine, zodat de hendel recht omhoog staat om de koppelingen samen te vergrendelen.

1. Monteer het werktuig op de tractie-eenheid en breng het werktuig omhoog.

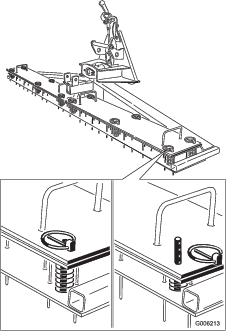

2. Meet de afstand tussen de bovenste ring en het afstandsstuk in het verbindingmechanisme op de werktuigkoppeling zoals wordt getoond in Figuur 4.

   Important: De afstand tussen de ring en de kraag moet 1,5-22 mm zijn (1,5 tot 2,0 mm).



   Figuur 4

   1. Stelmoer
   2. Contramoer
   3. Opening van 1,5 tot 2,0 mm

Smeer de sleephark voordat u deze gebruikt; zie Machine smeren.

Important: Als de machine niet goed is gesmeerd kunnen belangrijke onderdelen voortijdig slijten of defect raken.

• De loswerkdiepte van de sleephark wordt bepaald door hoe ver de tanden in de grond doordringen.

• Om deze diepte-afstelling aan te passen, gaat u als volgt te werk:

  1. Verwijder de lynchpennen waarmee de gaffelpennen zijn bevestigd (Figuur 5).



     Figuur 5

  2. Druk de platen omlaag voor een diepere afstelling en breng de platen omhoog voor een minder diepe afstelling. Elke opening zorgt voor een verschil van 14 mm in diepte.

  3. Plaats de lynchpennen in de gewenste gaffelpenopeningen. Zorg ervoor dat alle lynchpennen op dezelfde diepte zitten.

Als u klaar bent met de grond loswerken, moet u de machine grondig reinigen. Omdat deze machine voornamelijk wordt gebruikt in extreem schurende omstandigheden, moet het materiaal na elk gebruik worden schoongespoeld. Als de machine regelmatig wordt gereinigd, kunt u deze reinigen met een stroom water uit een slang waarvan de spuitmond is verwijderd. Als u een hogedrukstraal gebruikt, kan het zand in slijtdelen worden gespoten, waar het een slijpende werking kan uitoefenen.

Note: Als de werktuigkoppeling blijft vastzitten aan de koppeling van de tractie-eenheid, moet u een koevoet/schroevendraaier in de sleuf steken om beide delen van elkaar los te maken.

Figuur 6

1. Sleuf

De sleephark heeft lagerbussen die regelmatig moeten worden gesmeerd. De lagerbussen bevinden zich in de naaf van het frame. Smeer de smeernippel onmiddellijk na elke wasbeurt, ongeacht het voorgeschreven interval.

Figuur 7

De werktuigkoppeling smeren

Als de sluithendel op de werktuigkoppeling niet onbelemmerd en soepel draait, moet u een dun laagje vet aanbrengen op de plaats die wordt getoond in Figuur 8.

Figuur 8
