Spikdressnät med snabbkoppling

Delar som behövs till detta steg:

Note: Vänster och höger sida på maskinen är lika med förarens vänstra respektive högra sida vid normal körning.

1. Om det sitter något redskap baktill på maskinen ska det tas bort.

2. Backa fram traktorenheten till rätt läge framför redskapshållaren. Sänk ned traktorenhetens hållare.

   Note: Säkerställ att låsspaken är i det vänstra läget (olåst läge) sett från maskinens baksida (Figur 3).



   Figur 3

   1. Låsspak
   2. Redskapshållare

3. Höj upp traktorenhetens hållare i redskapshållaren.

4. För låsspaken till höger (låst position) sett från maskinens baksida så att den står rakt upp för att låsa ihop adaptrarna.

1. Montera och fäst redskapet på traktorenheten, och höj sedan upp det.

2. Mät avståndet mellan den översta brickan och distansbrickan i länkenheten på redskapshållaren i enlighet med Figur 4.

   Important: Avståndet mellan brickan och klacken ska vara 1,5 till 2,0 mm.



   Figur 4

   1. Justeringsmutter
   2. Kontramutter
   3. 1,5–2,0 mm spel

Smörj spikdressnätet innan du använder det. Se Smörja maskinen.

Important: Om enheten inte smörjs ordentligt kommer viktiga komponenter att gå sönder i förtid.

• Spikdressnätets djup bestäms av hur det ligger an mot marken.

• Justera hur djupt spikarna ska gå genom att göra följande:

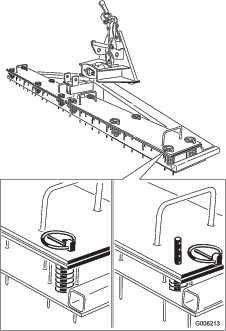

  1. Ta bort hjulsprintarna från sprintbultarna (Figur 5).



     Figur 5

  2. Tryck plattorna nedåt för att öka djupet eller släpp upp dem för att minska djupet. Djupet ändras med 14 mm per hål.

  3. Montera hjulsprintarna i de önskade sprintbulthålen. Säkerställ att alla hjulsprintarna är inställda på samma djup.

Tvätta av maskinen ordentligt när du är färdig. Eftersom maskinen främst används i miljöer med stor slipeffekt måste den tvättas av efter varje användningstillfälle. Om maskinen tvättas regelbundet kan den tvättas med en vattenslang med borttaget munstycke. Om du använder en vattenstråle som sprutas ut under högtryck kan sanden pressas in i slitageområden och fungera som slipmassa.

Note: Om redskapshållaren fastnar i hållaren på traktorenheten för du in ett bräckjärn eller en skruvmejsel i bändöppningen för att lossa delarna.

Figur 6

1. Bändöppning

Spikdressnätet har bussningar som måste smörjas regelbundet. Bussningarna sitter i ramnavet. Smörj smörjnippeln omedelbart efter varje tvätt, oavsett vilka intervaller som anges.

Figur 7

Smörja redskapshållaren

Om det inte går att vrida låsspaken på redskapshållaren fritt och lätt, ska du stryka på ett tunt lager fett i det område som visas i Figur 8.

Figur 8
