QAS szöges lehúzó

Sand Pro®/Infield Pro® 3040 és 5040 vontatóegység

Model No. 08761-Serial No. 270000001 and Up

Bevezetés

Gondosan olvassa el ezt a tájékoztatót, hogy a termék megfelelő üzemeltetését és karbantartását elsajátítva elkerülje a sérüléseket, valamint a termék károsodását. Ön felelős a termék megfelelő és biztonságos üzemeltetéséért.

A www.Toro.com weboldalon további információk is találhatók, például munkavédelmi tippek, oktatóanyagok, tartozékokról szóló információk, segítség márkakereskedés kereséséhez, valamint termékregisztráció is végezhető itt.

Ha szervizre, eredeti Toro-alkatrészekre vagy további információkra van szüksége, forduljon hivatalos márkaszervizhez vagy a Toro ügyfélszolgálatához, és készítse elő terméke típus- és sorozatszámát. Az Ábra 1 jelzi a típus- és sorozatszám helyét a terméken. Írja fel a számokat az erre előkészített helyre.

g006212

Ábra 1

  1. Típus- és sorozatszámcímke helye

A kézikönyv feltünteti a lehetséges veszélyeket, és a (Ábra 2) biztonsági figyelmeztető jelzéssel azonosított biztonsági üzeneteket tartalmaz. Ez a jelzés olyan veszélyre hívja fel a figyelmet, amely súlyos sérülést vagy halált okozhat, amennyiben nem követi az ajánlott óvintézkedéseket.

g000502

Ábra 2

Biztonsági figyelmeztető jelzések

Ez a kézikönyv 2 szót használ az információ kiemelésére. A Fontos speciális műszaki információra hívja fel a figyelmet, a Megjegyzés külön figyelemre érdemes általános információt hangsúlyoz.

Biztonság

Biztonsági és tájékoztató címkék

Graphic

A biztonsági címkék és utasítások a kezelő számára feltűnő helyen, a potenciálisan veszélyes területek közelében találhatók. A sérült vagy hiányzó matricát cserélje le, illetve pótolja.
decal106-5517

106-5517

  1. Figyelmeztetés – ne érjen a forró felülethez.

Felszerelés

A szöges lehúzó felszerelése

Ehhez az eljáráshoz szükséges alkatrészek:

Szöges lehúzó1

Note: A gép jobb és bal oldalát normál üzemeltetési helyzetben határozza meg.

  1. Távolítson el minden munkaeszközt a gép hátuljáról.

  2. Tolasson a munkaeszköz-adapter elé a megfelelő pozícióba. Engedje le a vontatóegység-adaptert.

    Note: A rögzítőkar legyen a gép hátulja felől nézve balra fordítva (kioldott helyzetben) (Ábra 3).

    g344819

    Ábra 3

    1. Rögzítőkar
    2. Munkaeszköz-adapter

  3. Emelje be a vontatóegység adapterét a munkaeszköz-adapterbe.

  4. Fordítsa el a rögzítőkart a gép hátulja felől nézve jobbra (reteszelt helyzet), hogy egyenesen álló helyzetben összerögzítse az adaptereket.

A rudazat beállítása

  1. Miután a munkaeszközt felszerelte és rögzítette a vontatóegységen, emelje fel a munkaeszközt.

  2. Mérje meg a felső alátét és a munkaeszköz-adapter rudazatának távtartója közti hézagot az Ábra 4 szerint.

    Important: Az alátét és a váll között 1,5–2,0 mm hézagnak kell lennie.

    g344820

    Ábra 4

    1. Állítóanya
    2. Ellenanya
    3. 1,5–2,0 mm hézag

A szöges lehúzó kenése

A szöges lehúzót a használata megkezdése előtt meg kell zsírozni; lásd: A gép kenése.

Important: Amennyiben az egységet nem megfelelően kenik, a kritikus alkatrészek idő előtt meghibásodhatnak.

Üzemeltetés

A szöges lehúzó használata

  • A talajlazítási mélységet az határozza meg, hogy mennyire hatolnak a szögek a talajba.

  • A szögek talajba hatolásának mértéke az alábbi módon állítható be:

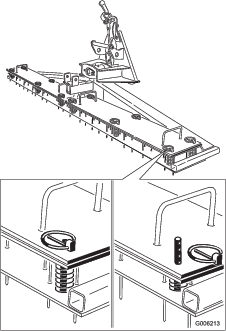

    1. Távolítsa el a biztosítócsapokat a csapszegekből (Ábra 5).

      g006213

      Ábra 5

    2. A talajlazítási mélység a lemezeket lenyomva csökkenthető, a lemezeket felengedve pedig csökkenthető. Az egyes furatok közti távolság 14 mm különbséget jelent a talajba hatolási mélységben.

    3. Helyezze be a biztosítócsapokat a csapszeg kívánt furataiba; ügyeljen arra, hogy a biztosítócsapok azonos mélységnek megfelelő furatokba legyenek behelyezve.

A szöges lehúzó vizsgálata és tisztítása

Ha végzett a talajlazítással, tisztítsa meg alaposan a gépet. Mivel a gép használata elsősorban rendkívül koptató jellegű körülmények között történik, minden használat után le kell öblíteni róla a rárakódott anyagot. Ha a gépet rendszeresen tisztítják, fúvóka nélküli locsolótömlővel is locsolhatja rá a vizet. A nagynyomású vízáram bemoshatja a homokot a kopásnak kitett részekbe, ahol az csiszolópasztaként működhet.

Note: Ha a munkaeszköz-adapter rászorult a vontatóegység-adapterre, az alkatrészek szétválasztásához dugjon be egy feszítővasat/csavarhúzót a feszítőnyílásba.

g003783

Ábra 6

  1. Feszítőnyílás

Karbantartás

A gép kenése

Karbantartási időközKarbantartási intézkedés
Minden 100 órában
  • Kenje meg a perselyeket 2. számú lítiumos zsírral.
    		•

    A szöges lehúzó rendszeres kenést igénylő perselyekkel rendelkezik. A perselyek a tartóváz agyban találhatók; kenje meg a zsírzószemeket rögtön minden lemosást követően, függetlenül az előírt időközöktől.

    g006211

    Ábra 7

    A munkaeszköz-adapter zsírzása

    Ha a munkaeszköz-adapter rögzítőkarját nehéz elfordítani, kenje meg vékonyan kenőzsírral a Ábra 8 szerinti satírozott részt.

    g003731

    Ábra 8

    Választható berendezés

    Gyorscsatlakozós talajegyengető készletTípusjel 08762
    AutoMat lehúzóháló készlet (a 08762 típusjelű gyorscsatlakozós talajegyengető készlet is kell hozzá)Típusjel 08763
    Kézi lehúzóháló készletTípusjel 130-7852
