Scarificatore QAS

Parti necessarie per questa operazione:

Note: Stabilite i lati sinistro e destro della macchina dalla normale posizione di guida.

1. Staccate eventuali accessori dal retro della macchina.

2. Fate indietreggiare il trattore finché non si trova davanti all'adattatore per accessori. Abbassate l'adattatore del trattore.

   Note: Assicuratevi che la leva di bloccaggio sia ruotata a sinistra (posizione di sblocco) guardando dalla parte posteriore della macchina (Figura 3).



   Figura 3

   1. Leva di bloccaggio
   2. Adattatore per accessori

3. Sollevate l'adattatore del trattorino nell'adattatore dell'attrezzo.

4. Ruotate la leva di bloccaggio a destra (posizione di blocco), guardando dalla parte posteriore della macchina, in modo che sia diritta per bloccare tra loro gli adattatori.

1. Montate l'attrezzo e fissarlo sul trattorino, quindi sollevare l'attrezzo.

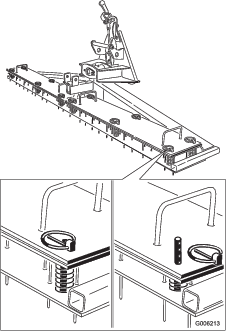

2. Misurate lo spazio tra la rondella superiore e il distanziale del gruppo di connessione sull'adattatore dell'attrezzo, come illustrato in Figura 4.

   Important: Lo spazio tra la rondella e lo spallamento deve essere compreso tra 1,5 mm e 2 mm.



   Figura 4

   1. Dado di regolazione
   2. Controdado
   3. Spazio tra 1,5 e 2,0 mm

Prima dell'uso dello scarificatore, lubrificatelo con grasso; fate riferimento a Lubrificazione della macchina.

Important: Il mancato o inadeguato ingrassaggio dell'unità causa il guasto prematuro delle parti critiche.

• La misura in cui lo scarificatore si inserisce nel terreno determina la profondità dei solchi.

• Per regolare l'entità della penetrazione dello scarificatore nel suolo, procedete come segue:

  1. Rimuovete le coppiglie ad anello dai perni con testa (Figura 5).



     Figura 5

  2. Fate pressione sulle piastre per aumentare la profondità di scarificatura o rilasciate le piastre per diminuire la profondità di scarificatura. Ogni foro cambia l'innesto dei chiodi di 14 mm.

  3. Montate le coppiglie ad anello nei fori dei perni con testa desiderati; assicuratevi che tutte le coppiglie ad anello siano impostate alla stessa profondità.

Al termine dell'operazione di scarificatura, pulire la macchina accuratamente. Poiché questa macchina è destinata principalmente all'utilizzo in ambienti abrasivi, bisognerebbe lavarne via la terra dopo ogni utilizzo. Se la macchina viene pulita frequentemente, può essere pulita con un flusso d'acqua da un tubo di cui sia stato rimosso l'ugello. I getti ad alta pressione potrebbero spostare la sabbia verso zone di usura, dove fungerebbe da preparato per rettifica.

Note: Se l'adattatore dell'attrezzo dovesse bloccarsi sull'adattatore del trattore, inserite una barra o un cacciavite nell'apposita fessura per sbloccare le parti.

Figura 6

1. Fessura

Lo scarificatore ha delle boccole che devono essere lubrificate regolarmente. Le boccole sono situate sul mozzo del telaio; lubrificate i raccordi di ingrassaggio immediatamente dopo ogni lavaggio, indipendentemente dall'intervallo indicato.

Figura 7

Lubrificazione dell'adattatore per accessori

Se la leva di bloccaggio sull'adattatore per accessori non gira agevolmente e senza attrito, spalmate un velo di grasso sulla zona illustrata nella Figura 8.

Figura 8
