Placa escarificadora QAS

Piezas necesarias en este paso:

Note: Los lados derecho e izquierdo de la máquina se determinan desde la posición normal del operador.

1. Retire cualquier accesorio de la parte trasera de la máquina.

2. Aproxime la parte trasera de la unidad de tracción al adaptador de accesorios. Baje el adaptador de la unidad de tracción.

   Note: Asegúrese de que la palanca de bloqueo esté girada a la izquierda (posición desbloqueada), vista desde la parte trasera de la máquina (Figura 3).



   Figura 3

   1. Palanca de bloqueo
   2. Adaptador de accesorios

3. Eleve el adaptador de la unidad de tracción hasta que se enganche en el adaptador de accesorios.

4. Gire la palanca de bloqueo a la derecha (posición bloqueada), vista desde la parte trasera de la máquina, de forma que quede recta para bloquear los adaptadores juntos.

1. Con el accesorio montado y bloqueado en la unidad de tracción, eleve el accesorio.

2. Mida el espacio entre la arandela superior y el espaciador del conjunto de enganche del adaptador de accesorios, según se muestra en Figura 4.

   Important: El espacio debe ser de 1,5 a 2 mm.



   Figura 4

   1. Tuerca de ajuste
   2. Contratuerca
   3. Holgura de 1,5 a 2,0 mm

Antes de utilizar la placa escarificadora, engrásela; consulte Lubricación de la máquina.

Important: Si la máquina no es engrasada correctamente habrá fallos prematuros de piezas críticas.

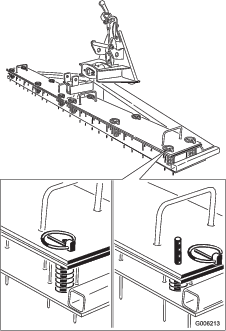

• La profundidad de escarificado viene determinada por la penetración de las púas en el suelo.

• Para ajustar la penetración de las púas en el suelo, proceda de la siguiente manera:

  1. Retire las chavetas de los pasadores (Figura 5).



     Figura 5

  2. Presione hacia abajo sobre las placas para aumentar la profundidad de escarificado, o deje que suban las placas para reducir la profundidad de escarificado. Cada taladro modifica la penetración de las púas en 9/16 de pulgada (14 mm).

  3. Instale los pasadores de seguridad en los taladros de los pasadores de horquilla que desee; asegúrese de que todos los pasadores de seguridad estén fijados a la misma profundidad.

Cuando termine de escarificar, limpie la máquina a fondo. Puesto que esta máquina se utiliza principalmente en condiciones extremadamente abrasivas, es necesario eliminar cualquier resto de material después de cada uso. Si se limpia la máquina con frecuencia, puede limpiarse con un chorro de agua usando una manguera sin boquilla. Un chorro a presión podría llevar la arena a zonas de desgaste, donde actuaría como compuesto abrasivo.

Note: Si el adaptador del accesorio se adhiere al adaptador de la unidad de tracción, introduzca una palanca o un destornillador en la ranura para separar las piezas.

Figura 6

1. Ranura

La placa escarificadora tiene casquillos que deben lubricarse regularmente. Los casquillos se encuentran en el cubo del bastidor; lubrique el punto de engrase inmediatamente después de cada lavado, independientemente del intervalo indicado.

Figura 7

Engrase del adaptador de accesorios

Si la palanca de bloqueo del adaptador de accesorios no gira libremente, aplique una capa ligera de grasa a la zona marcada en Figura 8.

Figura 8
