QAS-piikkilana

Sand Pro® / Infield Pro® 3040- ja -5040 -ajoyksikkö

Model No. 08761-Serial No. 270000001 and Up

Johdanto

Lue nämä tiedot huolellisesti, jotta opit käyttämään ja huoltamaan laitetta asianmukaisesti sekä välttämään tapaturmia ja laitevaurioita. Olet itse vastuussa tuotteen asianmukaisesta ja turvallisesta käytöstä.

Osoitteessa www.Toro.com on lisätietoja, jos tarvitset esimerkiksi turvallisuuteen liittyviä vinkkejä, käyttökoulutukseen liittyviä materiaaleja, tietoja lisävarusteista tai lähimmästä jälleenmyyjästä tai jos haluat rekisteröidä tuotteesi.

Aina kun tarvitset huoltoa, alkuperäisiä Toro-varaosia tai lisätietoja, ota yhteys valtuutettuun huoltoliikkeeseen tai Toron asiakaspalveluun. Ota tällöin tuotteesi malli- ja sarjanumerot valmiiksi esiin. Kuva 1 näyttää laitteen malli- ja sarjanumeron sijainnin. Kirjoita numerot annettuun tilaan.

g006212

Kuva 1

  1. Malli- ja sarjanumerokilpi

Tässä käyttöoppaassa esiintyvä varoitusmerkintä (Kuva 2) ilmaisee vaaratilannetta, josta saattaa olla seurauksena vakava tapaturma tai jopa kuolema, jos suositellut varotoimenpiteet laiminlyödään.

g000502

Kuva 2

Varoitusmerkintä

Tässä käyttöoppaassa käytetään kahta termiä tietojen korostamiseksi. Tärkeää kiinnittää huomiota mekaanisiin erikoistietoihin ja Huomautus korostaa erityishuomion ansaitsevia yleistietoja.

Turvaohjeet

Turva- ja ohjetarrat

Graphic

Turva- ja ohjetarrat on sijoitettu hyvin näkyville paikoille mahdollisten vaara-alueiden lähettyville. Korvaa vioittuneet tai kadonneet tarrat uusilla.
decal106-5517

106-5517

  1. Vaara – älä kosketa kuumaa pintaa.

Käyttöönotto

Piikkilanan asennus

Vaiheeseen tarvittavat osat:

Piikkilana1

Note: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.

  1. Irrota mahdollinen lisälaite koneen takaa.

  2. Peruuta ajoyksikkö paikalleen lisälaitteen sovittimen eteen. Laske ajoyksikön sovitin alas.

    Note: Varmista, että lukitusvipu on käännetty vasemmalle (auki) koneen takaosasta katsottuna (Kuva 3).

    g344819

    Kuva 3

    1. Lukitusvipu
    2. Lisälaitteen sovitin

  3. Nosta ajoyksikön sovitin lisälaitteen sovittimeen.

  4. Lukitse sovittimet yhteen kääntämällä lukitusvipu oikealle (lukittu) koneen takaosasta katsottuna niin, että se seisoo suoraan pystysuunnassa.

Tukikokoonpanon säätö

  1. Kun lisälaite on asennettu ja kiinnitetty ajoyksikköön, nosta lisälaite.

  2. Mittaa ylimmän aluslaatan ja lisälaitteen sovittimessa olevan tukikokoonpanon välikappaleen välinen rako (katso Kuva 4).

    Important: Aluslaatan ja olakkeen välisen raon tulee olla 1,5–2,0 mm.

    g344820

    Kuva 4

    1. Säätömutteri
    2. Vastamutteri
    3. 1,5–2,0 mm:n väli

Piikkilanan voitelu

Voitele piikkilana ennen sen käyttöä. Katso kohta Koneen voitelu.

Important: Yksikön voitelun laiminlyönti saattaa vioittaa tärkeitä osia.

Käyttö

Piikkilanan käyttö

  • Lanan piikkien uppoamissyvyys määrittää karhituksen syvyyden.

  • Säädä piikkien uppoamissyvyyttä seuraavasti:

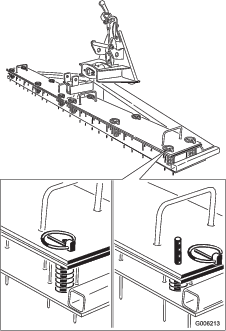

    1. Irrota lukitussokat liitintapeista (Kuva 5).

      g006213

      Kuva 5

    2. Suurenna karhituksen syvyyttä painamalla levyjä alas tai pienennä sitä vapauttamalla levyjä. Kukin reikä muuttaa piikkien uppoamissyvyyttä noin 14 mm:llä.

    3. Asenna lukitussokat haluttuihin reikiin liitintapeissa. Varmista, että kaikki lukitussokat ovat samassa syvyydessä.

Piikkilanan tarkastus ja puhdistus

Karhituksen lopettamisen jälkeen kone on puhdistettava huolellisesti. Konetta käytetään enimmäkseen erittäin hankaavissa olosuhteissa, joten se on pestävä jokaisen käytön jälkeen. Jos kone puhdistetaan säännöllisesti, se voidaan puhdistaa suihkuttamalla vettä letkulla, josta on irrotettu suutin. Korkeapaineinen vesisuihku voi työntää hiekan kuluville alueille, joita hiekka voi hangata.

Note: Jos lisälaitteen sovitin juuttuu ajoyksikön sovittimeen, vapauta osat työntämällä sorkkarauta tai ruuviavain vääntöaukkoon.

g003783

Kuva 6

  1. Vääntöaukko

Kunnossapito

Koneen voitelu

HuoltoväliHuoltotoimenpide
100 käyttötunnin välein
  • Voitele holkit litiumpohjaisella rasvalla nro 2.
    		•

    Piikkilanassa on holkkeja, jotka on voideltava säännöllisesti. Holkit sijaitsevat rungon keskiössä. Voitele rasvanipat välittömästi jokaisen pesun jälkeen huolimatta luettelon mukaisesta huoltovälistä.

    g006211

    Kuva 7

    Lisälaitteen sovittimen rasvaus

    Jos lisälaitteen sovittimessa oleva lukitusvipu ei käänny vapaasti ja helposti, levitä ohut kerros rasvaa (Kuva 8).

    g003731

    Kuva 8

    Lisävarusteet

    Pikakiinnitysjärjestelmän tasaajasarjaMallinro 08762
    Automaattisarja (vaatii pikakiinnitysjärjestelmän tasaajasarjan, malli 08762)Mallinro 08763
    Manuaalinen mattolanasarjaMallinro 130-7852
