Quick Attach System (QAS) mit Nagelrechen

Zugmaschine Sand Pro®, Infield Pro® 3040 und 5040

Model No. 08761-Serial No. 270000001 and Up

Einführung

Lesen Sie diese Informationen sorgfältig durch, um sich mit dem ordnungsgemäßen Einsatz und der Wartung des Geräts vertraut zu machen und Verletzungen und eine Beschädigung des Geräts zu vermeiden. Sie tragen die Verantwortung für einen ordnungsgemäßen und sicheren Einsatz des Geräts.

Besuchen Sie www.toro.com hinsichtlich Sicherheitstipps, Schulungsunterlagen, Zubehörinformationen, Standort eines Händlers oder Registrierung des Produkts.

Wenden Sie sich an Ihren autorisierten Service-Vertragshändler oder Kundendienst, wenn Sie eine Serviceleistung, Toro Originalersatzteile oder zusätzliche Informationen benötigen. Halten Sie hierfür die Modell- und Seriennummern Ihres Produkts griffbereit. In Bild 1 ist angegeben, wo an dem Produkt die Modell- und die Seriennummer angebracht sind. Tragen Sie hier bitte die Modell- und die Seriennummer des Geräts ein.

g006212

Bild 1

  1. Typenschild mit Modell- und Seriennummer

In dieser Anleitung werden potenzielle Gefahren angeführt, und Sicherheitshinweise werden vom Sicherheitswarnsymbol (Bild 2) gekennzeichnet. Dieses Warnsymbol weist auf eine Gefahr hin, die zu schweren oder tödlichen Verletzungen führen kann, wenn Sie die empfohlenen Sicherheitsvorkehrungen nicht einhalten.

g000502

Bild 2

Sicherheitswarnsymbol

In dieser Anleitung werden zwei Begriffe zur Hervorhebung von Informationen verwendet. Wichtig weist auf spezielle mechanische Informationen hin, und Hinweis hebt allgemeine Informationen hervor, die Ihre besondere Beachtung verdienen.

Sicherheit

Sicherheits- und Bedienungsschilder

Graphic

Die Sicherheits- und Bedienungsaufkleber sind für den Bediener gut sichtbar und befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus.
decal106-5517

106-5517

  1. Warnung: Die heiße Oberfläche nicht berühren.

Einrichtung

Befestigen des Nagelrechens

Für diesen Arbeitsschritt erforderliche Teile:

Nagelrechen1

Note: Bestimmen Sie die linke und rechte Seite der Maschine anhand der normalen Sitz- und Bedienerposition.

  1. Nehmen Sie alle Anbaugeräte hinten von der Maschine ab.

  2. Fahren Sie mit der Zugmaschine rückwärts vor den Anbaugerätadapter. Senken Sie den Anbaugerätadapter ab.

    Note: Stellen Sie sicher, dass der Sperrhebel nach links in die entriegelte Stellung gedreht ist (vom Heck der Maschine aus gesehen (Bild 3).

    g344819

    Bild 3

    1. Sperrhebel
    2. Anbaugerätadapter

  3. Heben Sie den Adapter der Zugmaschine auf den Anbaugerätadapter.

  4. Schwenken Sie den Sperrhebel von der Rückseite der Maschine aus gesehen nach rechts (verriegelte Position), so dass er gerade steht, um die Adapter miteinander zu verriegeln.

Einstellen des Kettenglieds

  1. Wenn das Anbaugerät montiert und an der Zugmaschine befestigt ist, heben Sie das Anbaugerät an.

  2. Messen Sie den Abstand zwischen der oberen Scheibe und dem Distanzstück im Anschluss am Anbaugerätadapter, siehe Bild 4.

    Important: Der Abstand zwischen der Scheibe und der Schulter sollte 1,5 bis 2,2 mm betragen .

    g344820

    Bild 4

    1. Einstellmutter
    2. Klemmmutter
    3. Abstand von 1,5 bis 2,0 mm

Einfetten des Nagelrechens

Fetten Sie die Nagelrechen ein, bevor Sie diesen in Betrieb nehmen, siehe Einfetten der Maschine.

Important: Wenn Sie das Gerät nicht richtig einfetten, kommt es zum frühzeitigen Ausfall kritischer Bauteile.

Betrieb

Verwenden des Nagelrechens

  • Die Vertikutiertiefe hängt davon ab, wie tief der Nagelrechen in den Boden eindringt.

  • So stellen Sie die Tiefe ein, mit der die Nägel in den Boden eindringen

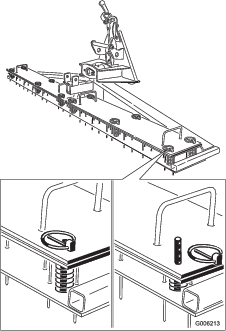

    1. Nehmen Sie die Klappstecker von den Lastösenbolzen ab (Bild 5).

      g006213

      Bild 5

    2. Drücken Sie jede Platte nach unten, um die Vertikutiertiefe zu erhöhen, oder lösen Sie die Platten, um die Vertikutiertiefe zu verringern. Jedes Loch ändert die Nageltiefe um 14 mm.

    3. Setzen Sie die Klappstecker in die gewünschten Lastösenlöcher ein. Achten Sie darauf, dass alle Klappstecker auf die gleiche Tiefe eingestellt sind.

Kontrolle und Reinigung des Nagelrechens

Die Maschine sollte nach dem Vertikutieren gründlich gereinigt werden. Da diese Maschine hauptsächlich in einer stark abschleifenden Umgebung eingesetzt wird, sollte das Material nach jedem Einsatz ausgespült werden. Wenn Sie die Maschine oft reinigen, kann Sie mit einem Wasserstrahl von einem Schlauch ohne Düse gereinigt werden. Ein Wasserstrahl mit hohem Druck kann den Sand in die Abriebbereiche drücken, wo er als Poliermittel wirkt.

Note: Wenn der Adapter für das Anbaugerät am Adapter der Zugmaschine feststeckt, stechen Sie einen Schraubenzieher oder eine Brechstange in den Schlitz, um die Teile zu trennen.

g003783

Bild 6

  1. Schlitz

Wartung

Einfetten der Maschine

WartungsintervallWartungsmaßnahmen
Alle 100 Betriebsstunden
  • Fetten Sie die Buchsen mit Nr. 2 Schmierfett auf Lithiumbasis ein.
    		•

    Der Nagelrechen hat Büchsen, die regelmäßig geschmiert werden müssen. Die Buchsen befinden sich in der Rahmennabe. Schmieren Sie die Schmiernippel sofort nach jedem Waschen, unabhängig vom angegebenen Intervall.

    g006211

    Bild 7

    Schmieren des Anbaugerätadapters

    Wenn sich der Sperrhebel am Anbaugerätadapter nicht ungehindert und leicht drehen lässt, fetten Sie Sie den in Bild 8 markierten Bereich mit etwas Schmiermittel ein.

    g003731

    Bild 8

    Zubehör

    Schnellkuppeldreieck Groomer-KitModell-Nr. 08762
    Automatikkit (erfordert System-Schnellkuppeldreieck, Modell 08762)Modell-Nr. 08763
    Manuelles SchleppmattenkitModell-Nr. 130-7852
