Scarificateur traîné QAS

Pièces nécessaires pour cette opération:

Note: Les côtés gauche et droit de la machine sont déterminés d'après la position d'utilisation normale.

1. Le cas échéant, enlevez l'accessoire monté à l'arrière de la machine.

2. Reculez le groupe de déplacement juste devant l'adaptateur d'accessoire. Abaissez l'adaptateur du groupe de déplacement.

   Note: Vérifiez que le levier de verrouillage est pivoté à gauche (position déverrouillée), vu de l'arrière de la machine (Figure 3).



   Figure 3

   1. Levier de verrouillage
   2. Adaptateur d'accessoire

3. Élevez l'adaptateur du groupe de déplacement dans l'adaptateur d'accessoire.

4. Faites pivoter le levier de verrouillage vers la droite (position verrouillée), vu de l'arrière de la machine, de sorte qu'il se trouve à la verticale pour bloquer les adaptateurs ensemble.

1. Une fois l'accessoire monté et fixé sur le groupe de déplacement, élevez l'accessoire.

2. Mesurez l'espace entre la rondelle supérieure et l'entretoise dans l'ensemble biellette sur l'adaptateur d'accessoire, comme illustré à la Figure 4.

   Important: La rondelle et l'épaulement ne doivent pas être espacés de plus de 1,5 à 2,0 mm.



   Figure 4

   1. Écrou de réglage
   2. Écrou de blocage
   3. Espace de 1,5 à 2,0 mm

Avant d’utiliser le scarificateur traîné, graissez-le ; voir Graissage de la machine.

Important: Si la machine n'est pas graissée correctement, des pannes prématurées de pièces importantes se produiront.

• La profondeur d'enfoncement des dents du scarificateur dans le sol détermine la profondeur de scarification.

• Pour régler la profondeur d'enfoncement des dents dans le sol,procédez comme suit :

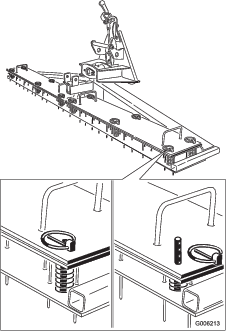

  1. Retirez les goupilles à anneau des axes de chape (Figure 5).



     Figure 5

  2. Appuyez sur les plaques pour augmenter la profondeur de scarification ou relâchez les plaques pour diminuer la profondeur de scarification. Chaque trou change l'engagement des dents de 14 mm.

  3. Installez les goupilles à anneau dans les trous des axes de chape souhaités ; vérifiez que toutes les goupilles à anneau sont bien réglées à la même profondeur.

Lorsque vous avez terminé la scarification, nettoyez soigneusement la machine. En raison de l'environnement extrêmement abrasif dans lequel la machine est principalement utilisée, elle doit être lavée après chaque utilisation. Si la machine est nettoyée fréquemment, vous pouvez utiliser un jet d'eau dont vous aurez retiré l'embout. Un jet d'eau haute pression pourrait entraîner le sable dans des zones d'usure où il pourrait agir comme matériau de rodage.

Note: Si l'adaptateur de l'accessoire se coince sur l'adaptateur du groupe de déplacement, insérez un levier/tournevis dans la fente prévue pour désengager les pièces.

Figure 6

1. Fente

Le scarificateur est doté de bagues nécessitant un graissage régulier. Les bagues se trouvent dans le moyeu du cadre ; lubrifiez les graisseurs immédiatement après chaque lavage, quelle que soit la fréquence d'entretien indiquée.

Figure 7

Graissage de l'adaptateur d'accessoire

Si le levier de verrouillage sur l'adaptateur d'accessoire ne pivote pas librement, appliquez une fine couche de graisse sur la zone illustrée à la Figure 8.

Figure 8
