QAS-trækrive

Dele, der skal bruges til dette trin:

Note: Maskinens venstre og højre side ses fra den normale betjeningsposition.

1. Fjern eventuelle redskaber fra bagenden af maskinen.

2. Bak traktionsenheden, så den er placeret foran redskabsadapteren. Sænk trakationsenhedens adapter.

   Note: Sørg for, at låsegrebet er drejet mod venstre (ulåst position) set fra maskinens bagende (Figur 3).



   Figur 3

   1. Låsegreb
   2. Redskabsadapter

3. Hæv traktionsenhedens adapter, så den forbindes med redskabsadapteren.

4. Drej låsegrebet til højre (låst position) set fra maskinens bagende, så det står lige op, for at låse adapterne sammen.

1. Når redskabet er monteret og fastgjort på traktionsenheden, skal du hæve redskabet.

2. Mål afstanden mellem den øverste skive og afstandsklodsen i forbindelsesledenheden på redskabsadapteren som vist i Figur 4.

   Important: Der skal være en afstand mellem skiven og ansatsen på 1,5 til 2,0 mm.



   Figur 4

   1. Justermøtrik
   2. Kontramøtrik
   3. 1,5 til 2,0 mm afstand

Inden trækriven betjenes, skal den smøres. Se Smøring af maskinen.

Important: Hvis enheden ikke smøres ordentligt, kan det føre til for tidligt svigt af vigtige dele.

• Rivedybden bestemmes af, hvor langt rivens tænder går ned i jorden.

• For at justere, hvor langt tænderne går ned i jorden, skal du gøre følgende:

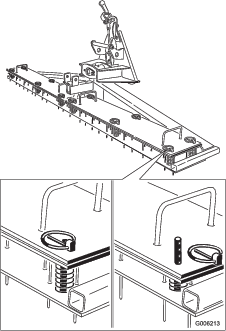

  1. Tag ringstifterne af gaffelboltene (Figur 5).



     Figur 5

  2. Tryk ned på pladerne for at øge rivedybden eller frigør pladerne for at formindske rivedybden. Hvert hul ændrer, hvor langt tænderne går ned, med 9/16" (14 mm).

  3. Monter ringstifterne i de ønskede gaffelbolthuller. Sørg for, at alle ringstifter er indstillet til samme dybde.

Når rivningen er gennemført, skal maskinen rengøres grundigt. Da maskinen primært bruges under ekstremt slibende betingelser, skal materiale skylles af efter hver brug. Hvis maskinen rengøres hyppigt, kan den rengøres med en vandslange uden dyse. Et højt vandtryk kan presse sandet ind i slidte områder, hvor det kan optræde som en slibende blanding.

Note: Hvis redskabsadapteren sætter sig fast til traktionsenhedens adapter, indsættes en skruetrækker eller lignende i vristerillen for at skille delene ad.

Figur 6

1. Vristerille

Trækriven har bøsninger, der skal smøres hyppigt. Bøsningerne er placeret i stellets nav. Smør smøreniplen straks efter hver vask, uanset hvilket interval der er angivet.

Figur 7

Smøring af redskabsadapteren

Hvis låsegrebet på redskabsadapteren ikke drejer frit og nemt, kan et tyndt lag fedt påføres på det område, der er vist i Figur 8.

Figur 8
