127 cm og 137 cm opsamler

Plæneklipper med en venderadius på nul

Model No. 79392-Serial No. 316000001 and Up

Model No. 79392-Serial No. 400000000 and Up

Model No. 79416-Serial No. 400000000 and Up

Indledning

Læs disse oplysninger omhyggeligt, så du kan lære at betjene og vedligeholde produktet korrekt samt undgå person- og produktskade. Det er dit ansvar at betjene produktet korrekt og sikkert.

Når du har brug for service, originale dele eller yderligere oplysninger, bedes du kontakte en autoriseret serviceforhandler eller kundeservice samt have produktets model- og serienummer parat. Figur 1 angiver, hvor model- og serienummeret er placeret på produktet. Skriv numrene, hvor der er gjort plads til dette.

g005673

Figur 1

  1. Model- og serienummerets placering

Denne vejledning advarer dig om mulige farer og giver dig særlige sikkerhedsoplysninger ved hjælp af advarselssymbolet (Figur 2), der angiver en fare, som kan forårsage alvorlig personskade eller død, hvis du ikke følger de anbefalede forholdsregler.

g000502

Figur 2

Advarselssymbol

Denne betjeningsvejledning bruger to ord til at fremhæve oplysninger. Vigtigt henleder opmærksomheden på særlige mekaniske oplysninger, og Bemærk angiver generel information, som det er værd at lægge særligt mærke til.

Sikkerhed

  • Bliv fortrolig med anvisningerne for sikker betjening af udstyret samt med betjeningsanordningerne og sikkerhedssymbolerne.

  • Vær ekstra forsigtig med græsfang eller andet udstyr. Dette kan ændre maskinens betjeningsegenskaber og stabilitet.

  • Følg producentens anbefalinger om tilføjelse eller fjernelse af hjulvægte eller modvægte for at forbedre stabiliteten.

  • Brug ikke et græsfang på stejle skråninger. Et tungt græsfang kan føre til, at du mister kontrollen over maskinen, eller at den vælter.

  • Sænk hastigheden, og udvis ekstra forsigtighed på skråninger. Sørg for at køre i den anbefalede retning på skråninger. Plæneforholdene kan påvirke maskinens stabilitet. Vær yderst forsigtig, når du kører nær bratte afsatser.

  • Udfør al bevægelse på skråninger langsomt og gradvis. Foretag ikke pludselige hastigheds- og retningsændringer eller pludselige drejninger.

  • Græsfanget kan hindre udsynet bagud. Vær ekstra forsigtig, når du bakker.

  • Vær forsigtig, når du læsser maskinen på eller af en anhænger eller lastbil.

  • Må aldrig betjenes med udblæsningsdeflektoren hævet, fjernet eller ændret, medmindre der benyttes græsfang.

  • Hold hænder og fødder væk fra bevægelige dele. Undgå at foretage justeringer, når motoren kører.

  • Parker maskinen på en plan overflade, udkobl drevene, bloker hjulene, og sluk for motoren, inden du forlader førersædet, uanset hvad du skal – også hvis du vil tømme græsfanget eller rense slisken.

  • Hvis du fjerner græsfanget, skal du sørge for at montere en eventuel udblæsningsdeflektor eller skærm, der måtte være fjernet, da græsfanget blev monteret. Undlad at betjene plæneklipperen uden at enten hele græsfanget eller græsdeflektoren er monteret.

  • Stands motoren, før du fjerner græsfanget eller renser slisken.

  • Undlad at efterlade græs i græsfanget i længere tid.

  • Græsfangets komponenter udsættes for slid, beskadigelse og forringelser, hvilket kan udsætte dig for fare i form af bevægelige dele eller udslyngning af genstande. Efterse komponenterne hyppigt, og udskift dem med producentens anbefalede dele, når det er nødvendigt.

Sikkerhedsoplysninger om bugsering

  • Det udstyr, der skal bugseres, må kun fastgøres ved bugseringspunktet.

  • Følg anbefalingerne fra redskabets producent om vægtgrænser for udstyr, der bugseres, og bugsering på skråninger.

  • Lad aldrig børn eller andre sidde i eller på udstyr, der bugseres.

  • På skråninger er der risiko for, at udstyr, der bugseres, forårsager tab af trækkraft og mistet herredømme. Reducer den bugserede vægt, og sænk farten.

  • Bremselængden øges i takt med vægten på den bugserede last. Kør langsomt, og vær klar til at bruge ekstra plads til at stoppe.

  • Foretag store sving, så redskabet holdes fri af maskinen.

  • Bugser ikke en last, der vejer mere end bugseringsmaskinen.

Sikkerheds- og instruktionsmærkater

Graphic

Sikkerheds- og instruktionsmærkaterne kan nemt ses af operatøren og er placeret tæt på potentielle risikoområder. Beskadigede eller bortkomne mærkater skal udskiftes.
decal109-6809

109-6809

  1. Fare for knusning af hænder – fjern ikke hele opsamleren fra maskinen. Åbn opsamleroverdelen, og afmonter derefter posen/-erne fra opsamleren. Fjern ikke opsamleroverdelen, når den er lukket. Åbn opsamleroverdelen, og afmonter den.
decal110-6691

110-6691

  1. Fare for udslyngede genstande – hold omkringstående på afstand.
  2. Fare for udslyngede genstande fra plæneklipperen – plæneklipperen må ikke betjenes, medmindre deflektoren eller græsopsamlersystemet er monteret.
  3. Fare for skæring/amputation af hænder eller fødder – hold afstand til bevægelige dele.

Opsætning

Montering af vægten

Dele, der skal bruges til dette trin:

Bolt (⅜ x 1¼ tomme)4
Låsemøtrik (⅜ tomme)4
Venstre vægtmonteringsbeslag1
Højre vægtmonteringsbeslag1
Spændeskiver4
Vægtbeslag1
Bolt (⅜ x 1 tomme)2
Flad vægt1
Kuffertvægt1
Nøgleformet tværstang1

Note: Denne fremgangsmåde gælder kun for modeller med bevægelseshåndtag. Modeller med rat skal ikke udstyres med vægte.

Forsigtig

Opsamleren ændrer maskinens vægtfordeling. Betjening af maskinen uden forvægte kan resultere i ustabil tilstand og medføre, at du mister herredømmet.

Sørg for, at forvægtene er behørigt installeret før betjening af maskinen med opsamlerudstyr.

  1. Find de forreste bolte på undersiden af stellet (Figur 3 og Figur 4).

  2. Fjern de to bolte (⅜ x 1 tomme) og to låsemøtrikker (3/8 tomme). Gem låsemøtrikkerne.

    g014875

    Figur 3

    1. Forreste højre styrehjul (styrehjulsgaffel og hjul er ikke vist for at gøre illustrationen mere overskuelig)
    2. Forreste hul, højre side
    3. Låsemøtrik (⅜ tomme)
    4. Bolt (⅜ x 1 tomme)
    g014877

    Figur 4

    1. Låsemøtrik (⅜ tomme)
    2. Forreste hul, venstre side
    3. Forreste venstre styrehjul (styrehjulsgaffel og hjul er ikke vist for at gøre illustrationen mere overskuelig)
    4. Bolt (⅜ x 1 tomme)

  3. Find venstre og højre vægtmonteringsbeslag blandt løsdelene.

  4. Monter det venstre beslag på undersiden af stellet med 2 bolte (⅜ x 1¼ tommer), 2 skiver og 2 låsemøtrikker (⅜ tomme) (Figur 5).

    Note: Brug 1 låsemøtrik fra løsdelene og 1 af de låsemøtrikker, du fjernede tidligere.

    g014878

    Figur 5

    1. Låsemøtrik (⅜ tomme), eksisterende
    2. Forreste hul, venstre side
    3. Forreste venstre styrehjul (styrehjulsgaffel og hjul er ikke vist for at gøre illustrationen mere overskuelig)
    4. Låsemøtrik (⅜ tomme) fra løsdelene
    5. Eksisterende hul i stellet
    6. Spændeskive
    7. Bolt (⅜ x 1¼ tomme)
    8. Venstre monteringsbeslag

  5. På maskinens højre side – monter det højre vægtmonteringsbeslag på følgende måde:

    • For maskiner uden fodhjælpspedal: Fastgør beslaget med 2 bolte (⅜ x 1¼ tomme), 2 spændeskiver og 2 låsemøtrikker (⅜ tomme) (Figur 6).

      Note: Den ene låsemøtrik findes blandt de løse dele, mens den anden genbruges fra tidligere.

      g014876

      Figur 6

      1. Forreste højre styrehjul (styrehjulsgaffel og hjul er ikke vist for at gøre illustrationen mere overskuelig)
      2. Forreste hul, højre side
      3. Eksisterende låsemøtrik (⅜ tomme)
      4. Højre monteringsbeslag
      5. Bolt (⅜ x 1¼ tomme)
      6. Spændeskive
      7. Eksisterende hul i stellet
      8. Låsemøtrik (⅜ tomme) fra løsdelene

      Note: Spændeskiverne bruges ikke på maskiner med fodhjælpspedal.

    • På maskiner med en fodhjælpspedal skal de forreste fastgørelsesanordninger i fodhjælpspedalens beslag fjernes. Beslaget skal derefter fastgøres med 2 bolte og 2 låsemøtrikker (Figur 7).

      Note: Brug 1 låsemøtrik fra løsdelene og 1 af de låsemøtrikker, du fjernede tidligere.

      g014883

      Figur 7

      1. Forreste højre styrehjul (styrehjulsgaffel og hjul er ikke vist for at gøre illustrationen mere overskuelig)
      2. Forreste hul, højre side
      3. Eksisterende låsemøtrik (⅜ tomme)
      4. Højre monteringsbeslag
      5. Bolt (⅜ x 1¼ tomme)
      6. Fodhjælpspedalens beslag
      7. Eksisterende hul i beslaget
      8. Låsemøtrik (⅜ tomme) fra løsdelene

  6. Monter vægtbeslaget på monteringsbeslagene ved at rette de udvendige huller i beslaget ind efter monteringsbeslagene, der blev monteret tidligere (Figur 8).

    Note: Sørg for, at beslaget er placeret midt på stellet.

  7. Fastgør vægtbeslaget med 2 bolte (⅜ x 1 tomme) og 2 låsemøtrikker (⅜ tomme) (Figur 8).

    g014879

    Figur 8

    1. Låsemøtrik (⅜ tomme)
    2. Vægtbeslag
    3. Venstre monteringsbeslag
    4. Bolt (⅜ x 1 tomme)
    5. Højre monteringsbeslag

  8. Monter en flad vægt på vægtbeslaget og bevæg den bagud, så den flugter med beslaget (Figur 9).

    g014880

    Figur 9

    1. Nøgleformet tværstang
    2. Flad vægt
    3. Kuffertvægt

  9. Monter en kuffertvægt foran den flade vægt (Figur 9).

  10. Fastgør vægtene på vægtbeslaget med en nøgleformet tværstang (Figur 9). Monter stangen og drej den 90 grader nedad for at låse den fast.

  11. Når alle vægtene og beslagene er blevet monteret, skal du kontrollere, at alle fastgørelsesanordningerne er strammet. Stram dem om nødvendigt.

Important: Når du fjerner opsamlerudstyret, skal du huske at fjerne forvægtene, så maskinen får den korrekte stabilitet igen.

Montering af redskabsmonteringen

Dele, der skal bruges til dette trin:

Stabilisatorbeslag1
Bræddebolt (5/16 x ¾ tomme)2
Låsemøtrik (5/16 tomme)4
Selvskærende skrue (5/16 x ¾ tomme)2
Bolt (5/16 x 1 tomme)2
Drejeramme 1
Låseclips 2
Stang 2
Spændeskive 2
Mærkat på trækstang1

  1. Monter stabilisatorbeslaget på motorafskærmningen vha. to bræddebolte (5/16 x ¾ tomme) og 2 låsemøtrikker (5/16 tomme) (Figur 10).

    g030494

    Figur 10

    1. Stabilisatorbeslag
    2. Bræddebolt (5/16 x ¾ tomme)
    3. Låsemøtrik (5/16 tomme)

  2. Monter drejerammen på maskinstellet som vist i Figur 11. Fastgør drejerammen på maskinen vha. to bolte (5/16 x 1 tomme) og to låsemøtrikker (5/16 tomme).

    g344972

    Figur 11

    1. Maskinstel
    2. Låsemøtrik (5/16 tomme)
    3. Bolt (5/16 x 1 tomme)
    4. Drejeramme

  3. Fastgør drejerammen til bunden af maskinstellet vha. 2 selvskærende skruer (5/16 x ¾ tomme) som vist i Figur 12.

    g028174

    Figur 12

    1. Selvskærende skruer (5/16 x ¾ tommer)
    2. Drejeramme

  4. Monter den bøjede, brede ende af en stang i den nøgleformede åbning på venstre side af maskinstellet, og flyt stangen bagud for at fastgøre den i stellet (Figur 13).

    Note: Gentag dette trin i maskinens højre side.

    g028306

    Figur 13

    Set fra venstre side

    1. Redskabsmontering
    2. Spændeskive
    3. Låseclips
    4. Stang
    5. Maskinstel
    6. Bøjet bred ende af stangen

  5. Før de bøjede ender af stængerne i redskabsmonteringen som vist i Figur 13, og fastgør enden af hver stang med en spændeskive og låseclips.

Samling af opsamleroverdelen

Dele, der skal bruges til dette trin:

Opsamleroverdel1
Opsamlerskærm1

  1. Vend opsamleroverdelen om.

  2. Monter skærmen som vist i Figur 14, så den hælder nedad mod opsamlingsposerne.

    Note: Kontroller, at skærmene klikker på plads, og at tapperne har fat i opsamleroverdelen.

    g005666

    Figur 14

    1. Opsamleroverdel
    2. Skærm
    3. Skærmtap
    4. Rille i opsamleroverdelen

Montering af låsestangen

Dele, der skal bruges til dette trin:

Låsestang1
Låseclips1

Monter låsestangen med en låseclips (Figur 15).

g033027

Figur 15

  1. Låseclips
  2. Låsestang

Montering af opsamleroverdelen

Dele, der skal bruges til dette trin:

Græspose2
Øverste opsamlerrør1
Aksebeslag2
Bolt (5/16 x 1 tomme)4
Møtrik (5/16 tomme)4

  1. Monter opsamleroverdelen på opsamlerstellet.

  2. Monter aksebeslaget på drejerammen (Figur 16).

  3. Fastgør opsamleroverdelen på aksebeslagene med 4 bolte (5/16 x 1 tomme) og 4 møtrikker (5/16 tomme).

    Note: Opsamleroverdelen er nemmere at installere, hvis man er to personer om det.

    g300208

    Figur 16

    1. Opsamlerstolper
    2. Bolte (5/16 x 1 tomme)
    3. Møtrikker (5/16 tomme)

  4. Løft opsamleroverdelen, og monter poserne ved at skyde poserammens kroge over på holdebeslagene (Figur 17).

    g300378

    Figur 17

  5. Sænk opsamleroverdelen over på poserne (Figur 18).

    g033030

    Figur 18

  6. Monter det øverste opsamlerrør ved at sætte den buede ende ind i åbningen i opsamleroverdelen.

    Note: Sørg for, at den brede ende med holdestolpen peger nedad og fremad, så den er klar til at blive parret med finishingsættet.

Montering af græsafskærmningen

Note: På visse modeller er der monteret en græsafskærmning (Figur 19). Gå videre til den næste procedure, hvis en græsafskærmning er monteret.

Important: Græsafskærmningen blev sendt med maskinen som løsdel.

  1. Monter græsafskærmningen på plæneklipperskjoldet med 2 bolte (5/16 x ¾ tomme) og 2 låsemøtrikker (5/16 tomme) (Figur 19).

  2. Tilspænd fastgørelsesanordningerne til 7-9 Nm.

    g015321

    Figur 19

    1. Bolt (5/16 x ¾ tomme)
    2. Græsskærm
    3. Låsemøtrik (5/16 tomme)

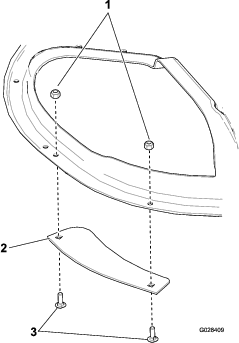

Montering af udblæserafskærmningen

Note: Denne fremgangsmåde gælder kun for maskiner med et plæneklipperskjold på 137 cm.

Fastgør udblæserafskærmningen til plæneklipperskjoldet ved hjælp af 2 bræddebolte og 2 låsemøtrikker (Figur 20).

g028409

Figur 20

  1. Låsemøtrikker
  2. Udblæserafskærmning
  3. Bolte

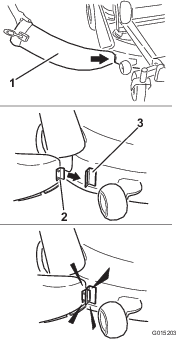

Montering af slisken

Dele, der skal bruges til dette trin:

Sliske1

  1. Bøj metaltappen forrest på udblæsningsslisken ind i rillen på beslaget, som er svejset fast på plæneklipperens skjold (Figur 21).

    g015203

    Figur 21

    1. Sliske
    2. Metaltap
    3. Beslag

  2. Drej slisken tilbage og ind mod skjoldet, så slisken flugter med plæneklipperskjoldet (Figur 22).

    g015204

    Figur 22

    Note: Når slisken fastgøres til skjoldet, skal du sikre dig, at kanten af slisken er under kanten af den klippesamling, som blev monteret tidligere.

  3. Aktiver oven på slisken den krogformede lås omkring drejestangen på deflektoren som vist i (Figur 23).

    g005850

    Figur 23

    1. Sliske
    2. Deflektor
    3. Lås, krog
    4. Drejestang

  4. Fastgør slisken til 127 cm-skjoldet ved at hægte den fleksible lås på slisken fast på den låseklemme, der er svejset fast på plæneklipperskjoldet (Figur 24).

    g005756

    Figur 24

    1. Sliske
    2. Fleksibel lås
    3. Låseklemme

Tilslutning til udblæsningsrøret

Dele, der skal bruges til dette trin:

Udblæsningsrør1

  1. Skyd den buede ende af udblæsningsrøret ind i åbningen af opsamleroverdelen (Figur 25).

    g010641

    Figur 25

    1. Udblæsningsrør
    2. Åbning i opsamleroverdelen
    3. Udblæsningsrør, bred ende
    4. Tap
    5. Gummistrop

  2. Skyd den brede ende af udblæsningsrøret over enden af slisken. Flyt gummistroppen på udblæsersliskens låse over på tappen på udblæsningsrøret for at fastgøre den (Figur 25).

Betjening

Note: Maskinens venstre og højre side er som set fra den normale betjeningsposition.

Advarsel

Følg disse fremgangsmåder for at undgå personskade:

  • Sæt dig ind i alle betjenings- og sikkerhedsinstrukser i maskinens betjeningsvejledning, før du benytter dette redskab.

  • Afmonter aldrig udblæsningsrøret, poser, opsamleroverdelen eller slisken, mens motoren kører.

  • Sluk altid for motoren, og vent på, at alle bevægelige dele er standset, før der fjernes en blokering i opsamlersystemet.

  • Foretag aldrig vedligeholdelsesarbejde eller reparationer, mens motoren kører.

Tømning af græsposerne

Fare

Affald, f.eks. blade, græs eller krat, kan bryde i brand. En brand i motorområdet kan forårsage personskade og tingskade.

  • Hold motor- og lydpotteområdet frit for affald.

  • Ved åbning af opsamlerdækslet skal du sørge for, at affald ikke falder ned på motor- og lydpotteområdet.

  • Lad maskinen køle af, før den stilles til opbevaring.

Vær forsigtig, når du løfter eller håndterer en fuld græspose.

  1. Parker maskinen på en plan flade, og udkobl kontakten til regulering af skæreknive.

  2. Flyt bevægelseshåndtagene ud til den NEUTRALE LåSEPOSITION, sluk motoren, tag nøglen ud, aktiver parkeringsbremsen, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.

  3. Åbn (hæv) opsamleroverdelen (Figur 26).

    g005758

    Figur 26

  4. Pres det afklippede græs sammen i poserne. Løft op i posen med begge hænder, og hægt den af holdebeslaget. Tøm posen. Gentag proceduren på den anden pose.

    g300218

    Figur 27

    g300217

    Figur 28

  5. Monter poserne ved at skyde poserammens kroge over på holdebeslagene.

  6. Sænk opsamleroverdelen over på poserne.

Fjernelse af blokeringer fra opsamleren

  1. Parker maskinen på en plan flade, og udkobl kontakten til regulering af skæreknive.

  2. Flyt bevægelseshåndtagene udad til den neutrale låseposition, sluk for motoren, tag nøglen ud, aktiver parkeringsbremsen, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.

  3. Kontroller græsposerne, og tøm dem, hvis de er fulde.

  4. Adskil udblæsningsrøret og slisken.

  5. Fjern udblæsningsrøret og slisken fra opsamleroverdelen og plæneklipperskjoldet. Brug en pind eller lignende til forsigtigt at fjerne blokeringen i plæneklipperskjoldet, udblæsningsrøret, slisken og opsamleroverdelen.

  6. Når du har fjernet blokeringen, skal hele opsamlersystemet monteres og brugen af maskinen genoptages.

Afmontering af opsamleren

Forsigtig

Hvis opsamlerens forvægte ikke fjernes, og maskine betjenes uden opsamleren, kan det forårsage en ustabil tilstand, hvilket kan medføre mistet kontrol over maskinen.

  • Fjern altid forvægtene, når opsamleren afmonteres.

  • Betjen aldrig maskinen uden opsamleren og forvægtene monteret.

Du kan afmontere opsamleren ved at gentage opsætningsproceduren for alle monterede sæt, der er tilknyttet opsamleren, i omvendt rækkefølge. Hvis der er monteret vægte, skal opsamlerens forvægte altid fjernes, når opsamlerudstyret afmonteres.

Note: Du behøver kun fjerne græsafskærmningen, når du monterer et kværningssæt.

Brug af trækstangen

Opsamlerens støttebeslag har en trækstangsfunktion, der kan bruges til bugsering.

  • Læs og forstå alle maskinens betjeningsvejledninger.

  • Når du svinger, skal du sænke farten og holde afstand.

  • Foretag store sving, så det bugserede redskab holdes fri af bugseringskøretøjet.

  • Hvis den maksimale trækbelastning overskrides, kan den hydrostatiske transmission fejle.

    g242935

    Figur 29

    1. Opsamlerens støttebeslag med trækstang

Tip vedrørende betjening

Tips til græsopsamling

Husk på størrelsen

Maskinen er længere og bredere, når dette redskab er monteret. Udstyret kan beskadiges, hvis du drejer for skarpt på trange steder.

Trimning

Trim altid med venstre side af maskinen. Trim ikke med højre side af maskinen, da du derved kan beskadige opsamlerens sliske og udblæsningsrør.

Klippehøjde

Undlad at indstille plæneklipperens klippehøjde for lavt, da langt græs omkring plæneklipperen kan forhindre luften i at komme ind under plæneklipperen og ind i opsamlersystemet. Hvis der ikke kommer nok luft ind under plæneklipperen, vil der opstå blokeringer i opsamlersystemet.

Klippehyppighed

Klip græsset hyppigt, især når det vokser hurtigt. Hvis græsset bliver for langt, kan det være nødvendigt at klippe det to gange.

Klippeteknik

Du opnår det bedste plæneudseende ved at sørge for, at plæneklipperen overlapper det område, som du allerede har klippet. Det hjælper med at reducere motorbelastningen og mindsker risikoen for blokering af slisken og udblæsningsrøret.

Opsamlingshastighed

Du vil hyppigst foretage opsamling med gashåndtaget i positionen FAST (hurtig) og køre ved normal kørehastighed. Ved meget tørt og støvet græs kan det dog være hensigtsmæssigt at sænke gashåndtagshastigheden en anelse og øge maskinens kørehastighed. Opsamlingssystemet kan blive blokeret, hvis du kører for hurtigt, og motorhastigheden bliver for langsom. På bakker kan det være nødvendigt at sænke kørehastigheden. Dette hjælper med at bevare motorhastigheden og opsamlingseffektiviteten. Slå græsset ned ad bakke, når det er muligt.

Forsigtig

Efterhånden som opsamleren bliver fuld, bliver maskinens bagende tungere. Hvis du bremser og starter pludseligt på skråninger, risikerer du at miste herredømmet, eller at maskinen tipper.

  • Undgå pludselig start eller opbremsning ved kørsel op og ned ad skråninger. Undgå at starte op ad skråninger.

  • Hvis du standser maskinen, mens du kører op ad skråninger, skal du udkoble kontakten til regulering af skærekniven. Derefter skal du bakke langsomt ned ad skråningen.

  • Undgå at foretage pludselige sving og hurtige hastighedsskift på skråninger.

  • Betjen aldrig maskinen uden opsamleren og forvægtene monteret.

Opsamling af langt græs

Meget langt græs er tungt, og der er risiko for, at det ikke vil blive slynget helt ind i græsposerne. Hvis dette sker, kan udblæsningsrøret og slisken blive blokeret. For at undgå blokering af opsamlingssystemet skal græsset slås med en høj klippehøjde, hvorefter plæneklipperen kan sænkes til normal klippehøjde, og opsamlingsprocessen kan gentages.

Opsamling af vådt græs

Forsøg altid at slå græsset, når det er tørt, da det giver det bedste resultat. Hvis du er nødt til at klippe vådt græs, skal du bruge plæneklipperens traditionelle sideudkastsfunktion. Når det afklippede græs er tørt flere timer senere, kan du montere og bruge opsamlerudstyret til at opsamle det afklippede græs.

Tegn på blokering

Når du opsamler græsset, blæser der normalt en lille smule afklippet græs ud foran plæneklipperskjoldet. Hvis der blæser meget afklippet græs ud, er det tegn på, at poserne er fulde, eller at systemet er blokeret.

Vedligeholdelse

Note: Maskinens venstre og højre side er som set fra den normale betjeningsposition.

Skema over anbefalet vedligeholdelse

VedligeholdelsesintervallerVedligeholdelsesprocedure
Efter de første 10 timer
  • Efterse opsamleren.
    		•
    Hver anvendelse eller dagligt
  • Rengør opsamleren.
    		•
    Før opbevaring
  • Efterse opsamleren.
  • Rengør opsamleren.
    		•

    Forsigtig

    Hvis du lader nøglen sidde i tændingen, kan andre personer utilsigtet komme til at starte motoren og forårsage alvorlig personskade på dig eller andre omkringstående.

    Fjern nøglen fra tændingen, og tag tændrørskablet af tændrøret, før du udfører vedligeholdelsesarbejde. Flyt tændrørskablet til side, så det ikke kommer i berøring med tændrøret ved et uheld.

    Fare

    Motorer kan blive varme under brug. Man kan få alvorlige forbrændinger fra kontakt med varme overflader.

    Lad motorer, især lydpotten, køle ned før berøring.

    Fare

    Affald, f.eks. blade, græs eller krat, kan bryde i brand. En brand i motorområdet kan forårsage personskade og tingskade.

    • Hold motor- og lydpotteområdet fri fra ophobning af affald.

    • Ved åbning af opsamlerdækslet skal du sørge for, at affald ikke falder ned på motor- og lydpotteområdet.

    • Lad maskinen køle af, før den stilles til opbevaring.

    Eftersyn af opsamlerudstyret

    VedligeholdelsesintervallerVedligeholdelsesprocedure
    Efter de første 10 timer
  • Efterse opsamleren.
    		•
    Før opbevaring
  • Efterse opsamleren.
    		•

    1. Kontroller udblæsningsslisken, udblæsningsrøret og opsamleroverdelen. Udskift disse dele, hvis de er revnet eller gået i stykker.

    2. Spænd alle møtrikker, bolte og skruer.

    3. Efterse alle fastgørelsesanordninger og låse. Udskift eventuelle manglende eller beskadigede dele.

    4. Efterse græsposerne for slitage.

      Advarsel

      Du eller forbipasserende kan blive alvorligt kvæstet som følge af udslynget affald eller genstande, der kan passere gennem slidte eller beskadigede græsposer.

      • Kontroller græsposerne for huller, flænger, slid og anden slitage.

      • Undlad at vaske græsposerne.

      • Hvis posen er blevet slidt, skal der monteres ny græsposer fra producenten af dette opsamlerudstyr.

    Eftersyn af skæreknivene

    Efterse skæreknivene jævnligt, og når en skærekniv rammer et fremmedlegeme.

    Hvis skæreknivene er meget slidte eller beskadigede, skal der monteres nye. Se maskinens betjeningsvejledning for at få alle oplysninger om vedligeholdelse af skæreknive.

    Pleje af græsposerne

    Undlad at vaske græsposerne.

    For at forhindre, at posematerialet forringes hurtigt, skal poserne opbevares, så de tørrer fuldstændigt, hver gang de har været i brug.

    Rengøring af opsamlerudstyret

    VedligeholdelsesintervallerVedligeholdelsesprocedure
    Hver anvendelse eller dagligt
  • Rengør opsamleren.
    		•
    Før opbevaring
  • Rengør opsamleren.
    		•

    1. Efter hver anvendelse skal man fjerne og vaske den indvendige og udvendige side af opsamleroverdelen, udblæsningsrøret, udblæsningsslisken og plæneklipperens underside ved at sprøjte delene over med vand fra en haveslange. Brug en mild shampoo til at fjerne genstridigt snavs.

    2. Sørg for at fjerne sammenklumpet græs fra alle dele.

    3. Skyl græsposerne med en haveslange for at fjerne snavs.

    4. Lad alle delene tørre grundigt efter vask.

    Opbevaring

    Opbevaring af opsamleren

    1. Rengør opsamlerudstyret. Se Rengøring af opsamlerudstyret.

    2. Efterse opsamlerudstyret for skader. Se Eftersyn af opsamlerudstyret.

    3. Sørg for, at græsposerne er tomme og helt tørre.

    4. Opbevar opsamleren på et rent, tørt sted, hvor den ikke udsættes for direkte sollys. Det beskytter plasticdelene og forlænger opsamlerens levetid. Hvis du er nødt til at opbevare opsamleren udendørs, skal den dækkes til med et vejrbestandigt betræk.
