LED-Rundumleuchten-Kit

1. Stellen Sie die Maschine auf eine ebene Fläche.

2. Senken Sie die Mähwerke ab.

3. Aktivieren Sie die Feststellbremse.

4. Stellen Sie den Motor ab und ziehen Sie den Schlüssel ab.

5. Warten Sie den Stillstand aller Teile ab.

6. Lassen Sie den Motor ganz abkühlen.

1. Öffnen Sie auf der linken Seite der Bedienerplattform die Klappe zum Ablagefach (Bild 1).



   Bild 1

   1. Scheibe
   2. Handrad
   3. Ablagefach

2. Entfernen Sie die drei Handräder und die drei Unterlegscheiben, mit denen das Ablagefach an der Maschine befestigt ist, und nehmen Sie das Ablagefach heraus (Bild 1).

Modell 31654

1. Stecken Sie den Motorhauben-Schlüssel in das Schloss für die Motorhaube und drehen ihn um 90° nach links (Bild 2).

2. Entriegeln Sie die Motorhaubenriegel durch Drücken des Knopfes am Motorhaubenriegel (Bild 2).



   Bild 2

3. Drehen Sie die Motorhaube nach hinten und unten, siehe (Bild 3).



   Bild 3

Modelle 31657 und 31659

1. Nehmen Sie die zwei Motorhaubenriegel aus den Riegelverankerungen (Bild 4).



   Bild 4

2. Stecken Sie den Motorhauben-Schlüssel in das Schloss für die Motorhaube und drehen ihn um 90° nach links.

3. Drehen Sie die Motorhaube nach hinten und unten, siehe (Bild 5).



   Bild 5

1. Lösen Sie die vordere Mutter der Kabelklemme am Minuspol der Batterie (Bild 6).



   Bild 6

   1. Mutter (Kabelklemme am Minuspol der Batterie)
   2. Minuspol der Batterie

2. Heben Sie das Minuskabel am Minuspol der Batterie hoch (Bild 4).

   Note: Legen Sie das Minuskabel der Batterie an eine Stelle, an der es den Minuspol der Batterie nicht berühren kann.

1. Wenn eine Straßenbeleuchtung an der Maschine installiert ist, ziehen Sie den 2-poligen Stecker vom Nummernschild ab.

2. Entfernen Sie die vier Schrauben (6 mm x 25 mm), vier Sicherungsscheiben (6 mm) und vier Flachscheiben (6 mm), mit denen die Schottplatte am Chassis der Maschine befestigt ist (Bild 7).



   Bild 7

   1. Schottplatte
   2. Flachscheibe
   3. Sicherungsscheibe
   4. Schraube

3. Bewegen Sie die Platte nach oben und vorne und nehmen Sie diese von der Maschine ab (Bild 7).

Note: Sie können die Rundum-Blinkleuchte auf beiden Seiten des Überrollschutzrahmens montieren. Wenn Sie auf der linken Straßenseite fahren, installieren Sie die Rundumleuchte auf der rechten Seite der Maschine. Wenn Sie auf der rechten Seite der Straße fahren, installieren Sie die Rundumleuchte auf der linken Seite der Maschine.

1. Stellen Sie sicher, dass die Drehschrauben und Stifte des Überrollschutzes eingesetzt und angezogen sind.

2. Entfernen Sie die Schraube und Mutter vom Überrollschutz an der Seite, an der Sie das Kit installieren, und entsorgen Sie die Mutter und Schraube, siehe Bild 8.



   Bild 8

   1. Schraube (wegwerfen)
   2. Verbindungsleinenscheibe
   3. Sicherungsmutter (wegwerfen)

3. Fluchten Sie das Loch in der Halterung des Überrollschutzes mit dem Loch im Überrollschutz aus und setzen Sie die neue Schraube ein (Bild 9).



   Bild 9

   1. Große Schraube
   2. Halterung für Überrollschutz
   3. Verbindungsleinenscheibe
   4. Große Sicherungsmutter

4. Setzen Sie die neue große Sicherungsmutter und die vorhandene Verbindungsleinenscheibe ein und ziehen Sie die Sicherungsmutter an.

   Note: Ziehen Sie sie nicht zu fest an, da der Überrollschutz dann schwer zusammengeklappt werden kann.

5. Fluchten Sie die kleinen Löcher in der Halterung der Rundumleuchte mit den oberen Löchern in der Halterung des Überrollschutzes aus (Bild 10) und befestigen Sie die Halterungen mit den zwei Schrauben (M6 x 20 mm) und zwei Sicherungsmuttern (M6).

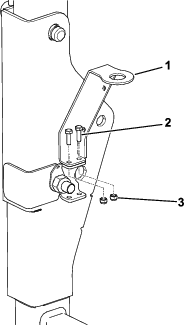

   Bild 10

   1. Rundumleuchtenhalterung
   2. Schraube (M6 x 20 mm)
   3. Sicherungsmutter (M6)

1. Befestigen Sie die Rundumleuchte an der Rundumleuchtenhalterung (Bild 11).



   Bild 11

   1. Rundumleuchtenfassung
   2. Dichtung
   3. Mutter
   4. Ferrit
   5. Rundumleuchtenkabel

2. Nehmen Sie zum Anbringen des Rundumleuchtenkabels zuerst das Anschlussstück oben an der Rundumleuchtenfassung ab und stecken Sie das Rundumleuchtenkabel durch die Unterseite und ziehen es oben heraus.

3. Schließen Sie das Rundumleuchtenkabel an. Stellen Sie sicher, dass das Pluskabel (gelb) an der mittleren Plusanschlussklemme des Anschlussstücks für die Rundumleuchtenfassung angeschlossen ist. Schließen Sie das schwarze Kabel an der äußeren Anschlussklemme an. Schrauben Sie das Anschlussstück wieder auf die Rundumleuchtenfassung.

   Note: Drehen Sie das Kabel beim Einschrauben des Steckers. Dies verhindert, dass das Kabel verdreht wird.

4. Lösen Sie die Flügelmutter an der Rundumleuchte (Bild 12).



   Bild 12

   1. Flügelmutter

5. Montieren Sie die Rundumleuchte auf die Oberseite des Rundumleuchtenständers (Bild 13).



   Bild 13

6. Ziehen Sie die Flügelmutter an der Klemme an (Bild 14).



   Bild 14

   1. Schraube
   2. Scheibe
   3. Sicherungsscheibe
   4. Flügelmutter

7. Verlegen Sie das Kabel an der Vorderseite des Überrollschutzrahmens nach unten. Stellen Sie sicher, dass es nicht eingeklemmt oder abgerieben werden kann, wenn der Überrollschutz herunter- oder hochgeklappt wird.

8. Schließen Sie das Kabel am entsprechenden Anschluss mit dem gelben und schwarzen Kabel am Hauptkabelbaum an.

   • Beim Modell 31654 befindet sich der entsprechende Anschluss in der Nähe der Hupe.

   • Bei den Modellen 31657 und 31659 befindet sich der entsprechende Anschluss unter dem Kunststoffschott an der Unterseite der rechten Säule des Überrollschutzes.

9. Stecken Sie eine Kabelbinde durch jedes der zwei Löcher in der Halterung der Rundumleuchte (Bild 15) und befestigen Sie das Kabel.



   Bild 15

   1. Löcher (Rundumleuchtenhalterung)

Note: Der Kabelbaum ist für die Installation an einer Maschine mit Kabine nicht erforderlich (Verkabelung in der Kabine vorhanden).

1. Befestigen Sie die Rundumleuchte an der Rundumleuchtenhalterung (Bild 16).



   Bild 16

   1. Rundumleuchtenfassung
   2. Dichtung
   3. Mutter
   4. Ferrit
   5. Rundumleuchtenkabel

2. Nehmen Sie zum Anbringen des Rundumleuchtenkabels zuerst das Anschlussstück oben an der Rundumleuchtenfassung ab und stecken Sie das Rundumleuchtenkabel durch die Unterseite und ziehen es oben heraus.

3. Schließen Sie das Rundumleuchtenkabel an; stellen Sie sicher, dass der rote Stecker an der mittleren Plusanschlussklemme des Anschlussstücks für die Rundumleuchtenfassung angeschlossen ist. Der braune Stecker muss an der äußeren Anschlussklemme angeschlossen sein. Schrauben Sie das Anschlussstück wieder auf die Rundumleuchtenfassung.

   Note: Drehen Sie das Kabel beim Einschrauben des Steckers. Dies verhindert, dass das Kabel verdreht wird.

4. Lösen Sie die Flügelmutter an der Rundumleuchte (Bild 17).



   Bild 17

   1. Flügelmutter

5. Montieren Sie die Rundumleuchte auf die Oberseite des Rundumleuchtenständers (Bild 18).



   Bild 18

6. Ziehen Sie die Flügelmutter an der Klemme an (Bild 19).



   Bild 19

   1. Schraube
   2. Scheibe
   3. Sicherungsscheibe
   4. Flügelmutter

1. Suchen Sie den Blindstopfen auf dem Hauptbedienfeld, entfernen und entsorgen Sie ihn.

   Note: Der Blindstopfen befindet sich je nach Maschinenmodell an der Stirnseite oder an der Seite des Hauptbedienfelds.

2. Ziehen Sie den Schalteranschluss mit der Beschriftung BEACON heraus und stecken Sie den Schalter ein.

3. Drücken Sie den Schalter in den Ausschnitt ein, bis er einrastet (Bild 20 und Bild 21).



   Bild 20

   1. Schalter für Modell 31654


   Bild 21

   1. Schalter für Modelle 31657 und 31659

1. Fluchten Sie die vier Löcher in der Schottplatte mit den vier Clipmuttern am Chassis aus, siehe Bild 7 in Entfernen der Schottplatte .

2. Befestigen Sie die Schottplatte mit den vier Schrauben, vier Sicherungsscheiben und vier Flachscheiben am Chassis, siehe Bild 7 in Entfernen der Schottplatte .

3. Ziehen Sie die Schrauben auf ein Drehmoment von 7,7–11,6 Nm an.

4. Schließen Sie den 2-poligen Anschluss an das Nummernschild an, falls er zuvor getrennt wurde.

Modelle 31657 und 31659

1. Entfernen Sie die Sicherungskastenabdeckung (Bild 22).

   Note: Bei den Modellen 31657 und 31659 befindet sich der Sicherungskasten neben der Batterie.



   Bild 22

   1. Sicherungskasten
   2. Sicherungskastenabdeckung

2. Setzen Sie die Sicherung an der entsprechenden Stelle ein. Beachten Sie den Aufkleber am Sicherungskasten (Bild 23).



   Bild 23

3. Setzen Sie die Sicherungskastenabdeckung wieder ein.

Modell 31654

1. Entfernen Sie die Sicherungskastenabdeckung (Bild 24).

   Note: Beim Modell 31654 befindet sich der Sicherungskasten hinter dem Sitz unter der Motorabdeckung.



   Bild 24

   1. Sicherungskastenabdeckung

2. Setzen Sie die-Sicherung in den Steckplatz ein, der sich an der 3. Stelle von rechts im Sicherungskasten befindet (Bild 25).



   Bild 25

   1. Sicherung (10 A)
   2. Sicherungskasten-Steckplatz (3. Stelle von rechts)

3. Setzen Sie die Sicherungskastenabdeckung wieder auf.

1. Richten Sie die Löcher im Boden des Ablagefachs auf die Löcher in den Fahrgestellhaltern aus.

2. Bauen Sie das Ablagefach mit den drei Handrädern und den drei Unterlegscheiben in die Maschine ein (Bild 26).



   Bild 26

   1. Scheibe
   2. Handrad
   3. Ablagefach

1. Schließen Sie die Klemme des Minuskabels der Batterie (Bild 27) an dem Minuspol der Batterie an.



   Bild 27

   1. Mutter (Kabelklemme am Minuspol der Batterie)
   2. Minuspol der Batterie

2. Ziehen Sie die vordere Mutter und die T-Schraube (Bild 27) der Kabelklemme des Minuskabels fest.

1. Bringen Sie den Seriennummernaufkleber rechts an der hinteren Trennwand in der Nähe des Seriennummernaufkleber der Maschine an.

2. Schließen und verriegeln Sie die Haube.

3. Nur bei Modell 31654: Drehen Sie das Schloss um 90° nach rechts in die LOCK-Stellung.

1. Entfernen Sie die Sicherungskastenabdeckung (Bild 28).



   Bild 28

   1. Sicherungskastenabdeckung

2. Entfernen Sie die 10 A-Sicherung aus dem Steckplatz, die sich an der 3. Stelle von rechts im Sicherungskasten befindet (Bild 29).



   Bild 29

   1. Sicherung (10 A)
   2. Sicherungsblockstecker (3. Stelle von rechts)

3. Setzen Sie eine neue 10 A-Sicherung in den Steckplatz ein, der sich an der 3. Stelle von rechts im Sicherungskasten befindet (Bild 29).

   Important: Wenn Sie eine Sicherung ersetzen, verwenden Sie immer Sicherungen desselben Typs und derselben Spannung, sonst kann die Elektroanlage beschädigt werden.

   Note: Stellen Sie sicher, dass die Sicherung richtig im Einschub sitzt.

4. Installieren Sie die Sicherungskastenabdeckung (Bild 28).

1. Entfernen Sie das Ablagefach; siehe Entfernen des Ablagefachs.

2. Entfernen Sie die Sicherungskastenabdeckung (Bild 30).



   Bild 30

   1. Sicherungskasten
   2. Sicherungskastenabdeckung

3. Entfernen Sie die vorhandene Sicherung der Rundumleuchte und setzen Sie eine 10 A-Sicherung in den gleichen Steckplatz ein.



   Bild 31

4. Setzen Sie die Sicherungskastenabdeckung wieder ein.

5. Montieren Sie das Ablagefach; siehe Einbauen des Ablagefachs.
