Kit gyrophare à LED clignotant

1. Garez la machine sur une surface plane et horizontale.

2. Abaissez les unités de coupe.

3. Serrez le frein de stationnement.

4. Coupez le moteur et enlevez la clé.

5. Attendez l'arrêt complet de toutes les pièces mobiles.

6. Laissez complètement refroidir le moteur.

1. Sur le côté gauche de la plate-forme de l'utilisateur, ouvrez la porte du compartiment de rangement (Figure 1).



   Figure 1

   1. Rondelle
   2. Bouton
   3. Compartiment de rangement

2. Retirez les 3 boutons et les 3 rondelles qui fixent le compartiment de rangement sur la machine et déposez le compartiment (Figure 1).

Modèle 31654

1. Insérez la clé du capot dans la serrure du capot et tournez-la de 90° dans le sens antihoraire (Figure 2).

2. Déverrouillez le capot en appuyant sur le bouton du verrou du capot (Figure 2).



   Figure 2

3. Faites pivoter prudemment le capot vers l'arrière et vers le bas (Figure 3).



   Figure 3

Modèles 31657 et 31659

1. Dégagez les 2 loquets du capot des gâches (Figure 4).



   Figure 4

2. Insérez la clé du capot dans la serrure du capot et tournez-la de 90° dans le sens antihoraire.

3. Faites pivoter prudemment le capot vers l'arrière et vers le bas (Figure 5).



   Figure 5

1. Dévissez l’écrou avant sur la cosse du câble négatif de la batterie (Figure 6).



   Figure 6

   1. Écrou (cosse du câble négatif)
   2. Borne négative de la batterie

2. Débranchez le câble négatif de la borne de la batterie (Figure 4).

   Note: Positionnez le câble de batterie négatif de telle sorte qu'il ne puisse pas toucher la borne négative de la batterie.

1. Si un feu de route est installé sur la machine, débranchez le connecteur à 2 broches de la plaque d'immatriculation.

2. Retirez les 4 boulons (6 x 25 mm), les 4 rondelles frein (6 mm) et les 4 rondelles plates (6 mm) qui fixent le tablier au châssis de la machine (Figure 7).



   Figure 7

   1. Tablier
   2. Rondelle plate
   3. Rondelle-frein
   4. Boulon

3. Déplacez le tablier vers le haut et l'avant pour le déposer de la machine (Figure 7).

Note: Vous pouvez monter le gyrophare d'un côté ou de l'autre de l'arceau ROPS. Si vous conduisez du côté gauche de la route, montez le gyrophare du côté droit de la machine. Si vous conduisez du côté droit de la machine, montez le gyrophare du côté gauche de la machine.

1. Vérifiez que les boulons de pivot et les goupilles sont en place et bien serrés sur le système ROPS.

2. Du même côté du système ROPS que celui sur lequel vous prévoyez de monter le kit, retirez l'écrou et le boulon du ROPS, et mettez-les au rebut ; voir Figure 8.



   Figure 8

   1. Boulon (à mettre au rebut)
   2. Rondelle de cordon
   3. Écrou (à mettre au rebut)

3. Alignez le trou dans le support du ROPS et le trou dans le ROPS, puis montez le boulon neuf (Figure 9).



   Figure 9

   1. Grand boulon
   2. Support du système ROPS
   3. Rondelle de cordon
   4. Gros contre-écrou

4. Montez le gros contre-écrou neuf et la rondelle de cordon existante, puis serrez le contre-écrou.

   Note: Ne serrez pas excessivement car le ROPS serait alors difficile à replier.

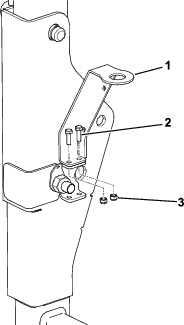

5. Alignez les petits trous du support du gyrophare et les trous supérieurs du support du ROPS (Figure 10), et fixez-les ensemble à l'aide de 2 boulons (M6 x 20 mm) et 2 contre-écrous (M6).



   Figure 10

   1. Support du gyrophare
   2. Boulon (M6 x 20 mm)
   3. Contre-écrou (M6)

1. Montez le support du gyrophare sur la patte de fixation du gyrophare (Figure 11).



   Figure 11

   1. Support du gyrophare
   2. Joint
   3. Écrou
   4. Ferrite
   5. Câble du gyrophare

2. Pour monter le câble du gyrophare, commencez par déposer l'embout au sommet du support puis insérez le câble par le bas et faites-le ressortir par le haut.

3. Branchez le câble du gyrophare en prenant soin de relier le fil positif (jaune) à la borne positive centrale de l'embout du support du gyrophare, et le fil noir à la borne extérieure. Revissez l'embout sur le support du gyrophare.

   Note: Tournez le câble à mesure que vous vissez le connecteur. Cela évite au câble de se torde.

4. Desserrez l'écrou à oreilles sur le gyrophare (Figure 12).



   Figure 12

   1. Écrou à oreilles

5. Assemblez le gyrophare sur le haut de son support (Figure 13).



   Figure 13

6. Serrez l'écrou à oreilles sur le collier (Figure 14).



   Figure 14

   1. Boulon
   2. Rondelle
   3. Rondelle-frein
   4. Écrou à oreilles

7. Faites passer le câble vers le bas à l'avant de la structure ROPS, en veillant à ce qu'il ne puisse pas se coincer ou frotter quand le ROPS est replié ou relevé.

8. Reliez le câble au connecteur correspondant sur le faisceau de câblage principal avec les fils jaune et noir.

   • Sur le modèle 31654, le connecteur correspondant est situé près de l'avertisseur sonore.

   • Sur les modèles 31657 et 31659, le connecteur correspondant est situé sous la cloison en plastique, au bas du montant ROPS droit.

9. Insérez un serre-câble dans chacun des 2 trous de la patte de fixation du gyrophare (Figure 15) et attachez le câble.



   Figure 15

   1. Trous (support de gyrophare)

Note: L'installation sur une machine dotée d'une cabine n'exige pas de faisceau de câblage (le câblage est fourni dans la cabine).

1. Montez le support du gyrophare sur la patte de fixation du gyrophare (Figure 16).



   Figure 16

   1. Support du gyrophare
   2. Joint
   3. Écrou
   4. Ferrite
   5. Câble du gyrophare

2. Pour monter le câble du gyrophare, commencez par déposer l'embout au sommet du support puis insérez le câble par le bas et faites-le ressortir par le haut.

3. Branchez le câble du gyrophare en prenant soin de relier le connecteur rouge à la borne positive centrale de l'embout du support du gyrophare, et le connecteur marron à la borne extérieure. Revissez l'embout sur le support du gyrophare.

   Note: Tournez le câble à mesure que vous vissez le connecteur. Cela évite au câble de se torde.

4. Desserrez l'écrou à oreilles sur le gyrophare (Figure 17).



   Figure 17

   1. Écrou à oreilles

5. Assemblez le gyrophare sur le haut de son support (Figure 18).



   Figure 18

6. Serrez l'écrou à oreilles sur le collier (Figure 19).



   Figure 19

   1. Boulon
   2. Rondelle
   3. Rondelle-frein
   4. Écrou à oreilles

1. Repérez et retirez le bouchon obturateur sur le panneau de commande principal, et mettez-le au rebut.

   Note: Le bouchon obturateur se trouve à l'extrémité ou sur le côté du panneau de commande principal, en fonction du modèle de la machine.

2. Sortez le connecteur d’interrupteur étiqueté BEACON (GYROPHARE) et branchez l’interrupteur.

3. Enfoncez l'interrupteur dans l'ouverture jusqu'à ce qu'il s'enclenche en position (Figure 20 et Figure 21).



   Figure 20

   1. Interrupteur pour le modèle 31654


   Figure 21

   1. Interrupteur pour les modèles 31657 et 31659

1. Alignez les 4 trous du tablier et les 4 écrous à clip situés sur le châssis ; voir la Figure 7 sous Dépose du tablier .

2. Fixez le tablier au châssis de la machine à l'aide des 4 boulons, 4 rondelles frein et 4 rondelles plates ; voir la Figure 7 sous Dépose du tablier .

3. Serrez les boulons à un couple de 7,7 à 11,6 N∙m.

4. Branchez le connecteur à 2 broches sur la plaque d'immatriculation (si vous l'aviez débranché précédemment).

Modèles 31657 et 31659

1. Enlevez le couvercle du porte-fusibles (Figure 22).

   Note: Sur les modèles 31657 et 31659, le porte-fusibles est situé à côté de la batterie.



   Figure 22

   1. Porte-fusibles
   2. Couvercle de porte-fusibles

2. Placez le fusible dans l’emplacement adéquat ; reportez-vous à l’autocollant du porte-fusibles (Figure 23).



   Figure 23

3. Reposez le couvercle du porte-fusibles.

Modèle 31654

1. Enlevez le couvercle du porte-fusibles (Figure 24).

   Note: Sur le modèle 31654, le bloc-fusibles est situé derrière le siège, sous le capot du moteur.



   Figure 24

   1. Couvercle de porte-fusibles

2. Dans le porte-fusibles, placez le fusible dans l'emplacement situé à la 3ème position en partant de la droite (Figure 25).



   Figure 25

   1. Fusible de 10 A
   2. Douille de porte-fusibles (3ème position en partant de la droite)

3. Reposez le couvercle du porte-fusibles.

1. Alignez les trous au bas du compartiment de rangement et les trous dans les supports du châssis.

2. Montez le compartiment de rangement sur la machine avec les 3 boutons et les 3 rondelles (Figure 26).



   Figure 26

   1. Rondelle
   2. Bouton
   3. Compartiment de rangement

1. Reliez la cosse du câble négatif de la batterie (Figure 27) à la borne négative de la batterie.



   Figure 27

   1. Écrou (cosse du câble négatif)
   2. Borne négative de la batterie

2. Serrez l’écrou avant et le boulon en T (Figure 27) de la cosse du câble négatif de la batterie.

1. Apposez l'étiquette du numéro de série à droite de la cloison arrière, près de l'étiquette du numéro de série de la machine.

2. Fermez et verrouillez le capot.

3. Pour le modèle 31654 uniquement, tournez le verrou de 90° dans le sens horaire à la position de VERROUILLAGE.

1. Enlevez le couvercle du porte-fusibles (Figure 28).



   Figure 28

   1. Couvercle de porte-fusibles

2. Dans la boîte à fusibles, retirez le fusible de 10 A de l'emplacement situé à la 3ème position en partant de la droite (Figure 29).



   Figure 29

   1. Fusible de 10 A
   2. Douille de porte-fusibles (3ème position en partant de la droite)

3. Dans la boîte à fusibles, insérez un fusible de 10 A dans l'emplacement situé à la 3ème position en partant de la droite (Figure 29).

   Important: Utilisez toujours un fusible de même type et de même intensité que celui d'origine, car vous pourriez sinon endommager le système électrique.

   Note: Vérifiez que le fusible est bien engagé.

4. Reposez le couvercle du porte-fusibles (Figure 28).

1. Déposez le bac de rangement ; voir Dépose du bac de rangement.

2. Enlevez le couvercle du porte-fusibles (Figure 30).



   Figure 30

   1. Porte-fusibles
   2. Couvercle de porte-fusibles

3. Déposez le fusible du gyrophare existant et insérez un fusible de 10 A dans le même emplacement.



   Figure 31

4. Reposez le couvercle du porte-fusibles.

5. Installez le bac de rangement ; voir Montage du bac de rangement .
