Spannscheiben-Kit

Sichelmäher Groundsmaster® 5900 und 5910

Model No. 144-5159-Serial No. and Up

Note: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition.

Installation

Vorbereiten der Maschine

  1. Stellen Sie die Maschine auf einer ebenen Fläche ab.

  2. Aktivieren Sie die Feststellbremse.

  3. Senken Sie das Mähwerk ab.

  4. Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.

Löcher für die Spannscheibenbaugruppe bohren

Für diesen Arbeitsschritt erforderliche Teile:

Schablone

  1. Öffnen der Motorhaube.

  2. Lösen Sie die Spannung des Riemens und ziehen Sie den Riemen vom Installationsbereich weg.

  3. Entfernen Sie den Spannstift, die Schraube und die vorhandene Umlenkrolle, wie in Bild 1 dargestellt.

    g345925

    Bild 1

    1. Schraube
    2. Rollstift
    3. Rechter Hinterreifen

  4. Richten Sie die Schablone am Rahmen aus, indem Sie die mit 1 gekennzeichneten Löcher in Abbildung Bild 2 verwenden.

  5. Markieren Sie die Position der mit 3 gekennzeichneten Löcher in Bild 2.

    g345928

    Bild 2

    1. Löcher am Rahmen ausrichten
    2. Schablone
    3. Markieren Sie hier die Löcher

  6. Entfernen Sie die Schablone.

  7. Bohren Sie zwei Löcher (9,5 mm) an den markierten Stellen (Bild 3).

    g345927

    Bild 3

    1. Bohrlöcher (13/32")

Einbau der Spannscheibe

Für diesen Arbeitsschritt erforderliche Teile:

Spannscheibe1
Spannarm1
Spannscheibenstütze1
Feder1
Sicherungsmutter (⅜")1
Schraube (½" x 1¾")1
Sicherungsmutter (½")1
Distanzstück1
Schmiernippel1
Büchse2
Sechskant-Bundkopfschraube (⅜“ x 1¼“)2

  1. Montieren Sie die Spannscheibe am Spannarm mit einer Schraube (½“ x 1¾"), einem Distanzstück und einer Sicherungsmutter (½"), siehe Bild 4.

    g345929

    Bild 4

    1. Sicherungsmutter (½")
    2. Spannscheibe
    3. Distanzstück
    4. Spannarm
    5. Schraube (½" x 1¾")

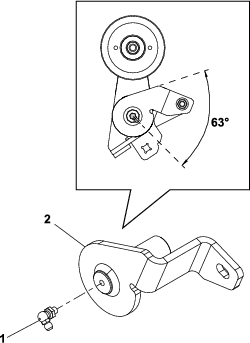

  2. Montieren Sie den Schmiernippel in der Spannscheibenstütze, wie in Bild 5 dargestellt.

    g345858

    Bild 5

    1. Schmiernippel
    2. Spannscheibenstütze

  3. Montieren Sie die Spannscheibenstütze und den Spannarm mit zwei Schrauben (⅜“ x 1¼“), zwei Buchsen, einer Feder und einer Nylon-Sicherungsmutter (⅜“) am Rahmen der Maschine, siehe Bild 6.

  4. Setzen Sie die Federenden ein, wie in Bild 7 dargestellt.

    g345860

    Bild 6

    1. Spannscheibenstütze
    2. Feder
    3. Spannarm
    4. Schraube (⅜" x 1¼")
    5. Büchse
    6. Mutter (⅜")

  5. Verwenden Sie eine ⅜"-Ratsche am Vierkant des Spannarms, drehen Sie den Spannarm und legen Sie den Riemen um die Spannscheibe (Bild 7).

    g345930

    Bild 7

    1. Federende
    2. Vierkant am Spannarm

  6. Schließen Sie die Motorhaube und befestigen Sie sie mit den beiden Motorhaubenriegeln.
