Kit parasole

Parcheggiate la macchina su una superficie pianeggiante, disinnestate il comando delle lame e spostate le leve di controllo del movimento verso l'esterno, in posizione di PARCHEGGIO.

Spegnete il motore, togliete la chiave e attendete che tutte le parti in movimento si arrestino prima di abbandonare la postazione di guida.

Sostenete la parte posteriore della macchina con cavalletti e rimuovete gli pneumatici posteriori.

Fissate le staffe di inserimento ai 2 fori anteriori nel telaio con 2 bulloni (½" x 1⅛") e rondelle spaccate (Figura 1). Se la vostra macchina non è dotata di ROPS, inserite la piastra distanziatrice come mostrato nella Figura 1.

Important: Accertatevi di non comprimere alcun cavo o tubo del carburante quando montate le staffe di inserimento.

Figura 1

1. Bullone (½" x 1⅛")
2. Rondella spaccata (½")
3. Telaio
4. Piastra distanziatrice (facoltativa)
5. Staffa di inserimento

Fissate senza serrare i fori esterni dell'arco anteriore ai fori in seconda posizione dell'arco posteriore con 2 bulloni (¼" x ⅝") e rondelle (Figura 2).

Note: Accertatevi che le estremità dell'arco anteriore siano all'esterno dell'arco posteriore.

Figura 2

1. Bullone (¼" x ⅝")
2. Dado di bloccaggio
3. Arco posteriore
4. Arco superiore
5. Arco anteriore

Fissate senza serrare l'arco superiore all'arco anteriore e posteriore con 2 bulloni (¼" x ⅝") e rondelle di bloccaggio (Figura 2).

Inclinate in avanti l'arco superiore di circa 10 cm rispetto al montante e serrate i dispositivi di fissaggio.

Fissate senza serrare i supporti di ancoraggio ai montanti con 2 bulloni (¼" x 1¼"), rondelle e dadi di bloccaggio (Figura 3).

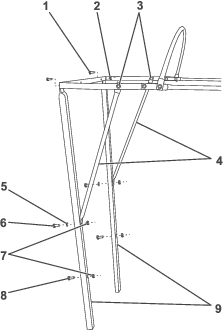

Figura 3

1. Bullone (¼" x ⅝")
2. Dado di bloccaggio (¼")
3. Bullone (¼" x ⅝") e dado di bloccaggio (¼")
4. Supporto di ancoraggio
5. Rondella (¼")
6. Bullone (¼" x 1¼")
7. Dado di bloccaggio (¼")
8. Bullone (¼" x 1")
9. Montante

Fissate senza serrare la parte superiore dei supporti di ancoraggio e dei montanti all'arco posteriore con 4 bulloni (¼" x ⅝") e rondelle di bloccaggio (Figura 3).

Montate i 2 bulloni rimanenti (¼" x 1") attraverso i fori inferiori dei supporti di ancoraggio e fissateli con dadi di bloccaggio (Figura 3).

Inserite i montanti nelle staffe di inserimento.

Note: Applicate cera alle estremità dei montanti per facilitarne l'inserimento e la rimozione.

Important: Rimuovete il parasole prima di rimessare la macchina.

Serrate tutti i dispositivi di fissaggio.

Fissate lo schermo posteriore all'arco e ai montati posteriori (Figura 4).

Figura 4

1. Griglia posteriore

Inserite il parasole nell'arco anteriore e tiratelo giù lungo l'arco posteriore (Figura 5). Inclinate l'arco superiore verso l'alto o il basso per serrare oppure allentare il parasole.

Figura 5

1. Parasole

Montate le ruote rimosse in precedenza; serrate i dadi delle ruote a un valore compreso tra 95 e 122 N∙m.
