Kit de toldo

Aparque la máquina en una superficie nivelada, desengrane el mando de control de las cuchillas y ponga las palancas de control de movimiento hacia fuera en la posición de APARCAR.

Apague el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

Apoye la parte trasera de la máquina sobre gatos fijos y retire los neumáticos traseros.

Sujete los soportes del receptor a los 2 orificios delanteros del bastidor usando 2 pernos (½" x 1⅛") y arandelas de freno partidas (Figura 1). Si la máquina no está equipada con ROPS, introduzca la placa espaciadora como se muestra en la Figura 1.

Important: Asegúrese de no aprisionar los cables o los tubos de combustible al instalar el soporte receptor.

Figura 1

1. Perno (½" x 1⅛")
2. Arandela de freno partida (½")
3. Bastidor
4. Placa espaciadora (opcional)
5. Soporte receptor

Sujete provisionalmente los orificios exteriores del arco delantero a la segunda fila de orificios del arco trasero con 2 pernos (¼" x ⅝") y contratuercas (Figura 2).

Note: Asegúrese de que los extremos del arco delantero están en el exterior del arco trasero.

Figura 2

1. Perno (¼" x ⅝")
2. Contratuerca
3. Arco trasero
4. Arco superior
5. Arco delantero

Sujete provisionalmente el arco superior a los arcos delantero y trasero con 2 pernos (¼" x ⅝") y contratuercas (Figura 2).

Incline el arco superior unos 10 cm por adelante de la posición vertical, y apriete las fijaciones.

Sujete provisionalmente los tirantes a los postes con 2 pernos (¼" x 1¼"), arandelas y contratuercas (Figura 3).

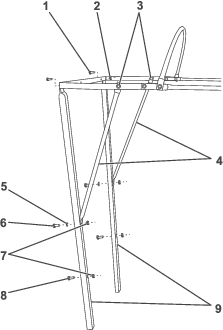

Figura 3

1. Perno (¼" x ⅝")
2. Contratuerca (¼")
3. Perno (¼" x ⅝") y contratuerca (¼")
4. Tirante
5. Arandela (¼")
6. Perno (¼" x 1¼")
7. Contratuerca (¼")
8. Perno (¼" x 1")
9. Clavija

Sujete provisionalmente la parte superior de los tirantes y postes al arco trasero con 4 pernos (¼" x ⅝") y contratuercas (Figura 3).

Instale los 2 pernos restantes (¼" x 1") a través de los orificios inferiores de los tirantes y sujételos con contratuercas (Figura 3).

Introduzca los postes en los soportes receptor.

Note: Aplique cera a los extremos de los postes para facilitar la inserción y la retirada.

Important: Retire el toldo antes de transportar la máquina.

Apriete todas las fijaciones.

Sujete la rejilla trasera al arco trasero y a los postes (Figura 4).

Figura 4

1. Rejilla trasera

Coloque el toldo sobre el arco delantero y tire hacia atrás sobre el arco trasero (Figura 5). Incline el arco superior hacia arriba o hacia abajo para apretar o aflojar el toldo.

Figura 5

1. Toldo

Instale las ruedas que retiró anteriormente; apriete las tuercas de las ruedas a 95 – 122 N·m.
