127 cm 및 137 cm 배거

1. 장비를 평지에 주차합니다.

2. 주차 브레이크를 체결합니다.

3. 엔진을 끄고 키를 뺍니다.

프레임 측면에서 보호대를 고정하는 볼트를 제거합니다.

프레임 양쪽 측면에서 보호대를 제거하십시오. 모든 부품을 보관해 두십시오.

그림 3

이 절차를 수행하는 데 필요한 부품:

1. 그림 4와 같이 2개의 볼트(3/8 x 1 인치)와 2개의 록너트(3/8 인치)를 사용하여 프레임 하부에 웨이트 장착 브래킷을 설치합니다.

2. 그림 5와 같이 볼트(5/8 x 2-3/4 인치) 2개, 와셔 2개 및 록너트(3/8 인치) 2개로 웨이트 장착 브래킷에 슈트케이스 웨이트를 설치합니다.

3. 웨이트 및 브래킷을 장착하면 모든 패스너를 조입니다. 필요에 따라 조입니다.

   Important: 배거 부속 장치를 제거할 때에는 전방 웨이트를 제거하여 장비가 다시 적절하게 안정되도록 하십시오.



   그림 4

   설명을 위해 캐스터 포크와 휠은 표시되지 않음.

   1. 전방 우측 캐스터
   2. 전방 구멍(그림은 오른쪽임)
   3. 록너트(⅜ 인치)
   4. 우측 장착 브래킷
   5. 볼트(⅜ x 1 인치)


   그림 5

   1. 스페이서
   2. 록너트(⅜ 인치)
   3. 슈트케이스 웨이트
   4. 볼트(5/8 x 2-3/4 인치)

데크 아래에 보호대 상단을 삽입하고 보호대를 기울여서 프레임 아래로 밀어 넣은 다음 보호대를 노치에 놓습니다.

그림 6

그림 7

1. 노치

볼트로 보호대를 고정합니다.

그림 8

이 절차를 수행하는 데 필요한 부품:

이 절차를 수행하는 데 필요한 부품:

헤어핀 코터를 래치 로드를 장착합니다(그림 13).

그림 13

1. 헤어핀 코터
2. 래치 로드

이 절차를 수행하는 데 필요한 부품:

1. 배거 상단부를 뒤집습니다.

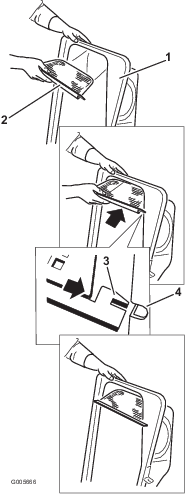

2. 그림 14와 같이 스크린을 설치하고 수거 백을 향해 아래로 기울어지도록 합니다.

   Note: 찰깍 소리날 때까지 스크린을 끼우고 탭이 배거 상단부와 체결되도록 합니다.



   그림 14

   1. 배거 상단부
   2. 스크린
   3. 스크린 탭
   4. 배거 상단부 슬롯

이 절차를 수행하는 데 필요한 부품:

1. 배거 프레임에 배거 상단부를 설치합니다.

2. 피벗 브래킷을 피벗 프레임에 설치합니다(그림 12).

3. 볼트(5/16 x 1 인치) 4개와 너트(5/16 인치) 4개를 사용하여 피벗에 배거 상단부를 고정합니다.

   Note: 2명이 협력하면 배거 상단부를 설치하기 쉽습니다.



   그림 15

   1. 배거 포스트
   2. 볼트(5/16 x 1 인치)
   3. 너트(5/16 인치)

4. 배거 상단부를 들어 올리고 백 프레임 후크를 고정 브래킷에 밀어 넣어서 백을 설치합니다(그림 16).



   그림 16

5. 백 위로 배거 상단부를 내립니다(그림 17).



   그림 17

6. 곡선형 단부를 배거 상단부의 개구로 삽입하여 상단 배거 튜브를 설치합니다.

   Note: 피니싱 키트와 맞출 준비를 하기 위해 고정 포스트의 나팔형 단부는 전방 아래쪽을 가리켜야 합니다.

이 절차를 수행하는 데 필요한 부품:

137 cm 데크의 경우 3단계로 넘어가십시오.

1. 127 cm 데크의 경우, 장비에서 기본 배플을 제거하십시오(그림 18).



   그림 18

2. 기존에 제거한 배플과 같이 모어 데크의 같은 위치에 새로운 소형 배플을 모어 데크에 설치합니다(그림 19).



   그림 19

   127 cm 데크 전용

3. 모어 데크에 접촉할 때까지 배플을 돌립니다.



   그림 20

4. 그림 21과 같이 슈트를 기울이고 핀을 모어 데크 구멍에 삽입합니다.



   그림 21

5. 슈트가 데크를 향하도록 뒤로 돌리고 슈트가 모어 데크와 평행하도록 합니다.

   Note: 슈트의 고정 후크가 나오도록 하여 슈트 구멍 마운트가 데크와 평행하도록 합니다.

6. 슈트 상단에서 디플렉터 어셈블리의 피벗 로드 주변에 후크형 래치를 체결하고 모어 데크 구멍에 로드를 설치합니다(그림 22).



   그림 22

7. 슈트의 신축성 래치를 모어 데크에 용접된 고정 걸쇠에 겁니다(그림 23).



   그림 23

   1. 슈트
   2. 고정 걸쇠
   3. 신축성 래치

이 절차를 수행하는 데 필요한 부품:

1. 배거 상단부 구멍에 배출 튜브의 곡선형 단부를 밀어 넣습니다(그림 24).



   그림 24

   1. 배출 튜브
   2. 배거 상단부 구멍
   3. 배출 튜브, 나팔형 단부
   4. 페그
   5. 고무 스트랩

2. 슈트의 단부 위로 배출 튜브의 나팔형 단부를 밀어 넣습니다. 슈트의 고무 고정 스트랩을 배출 튜브의 페그 위로 찰깍 소리나게 끼우고 고정합니다(그림 24).

3. 배거를 설치한 후 점화 플러그에 와이어를 설치합니다.

내용물이 가득 찬 잔디 백을 들어 올리거나 취급할 때에는 주의하십시오. 잔디 백 비우기:

1. 장비를 평평한 곳에 주차하고 블레이드 제어 스위치를 해제합니다.

2. 모션 제어 레버를 밖으로 향해 중립 고정 위치로 이동하고, 장비를 평지에 주차하고, 엔진을 멈추고, 키를 빼고, 주차 브레이크를 체결한 다음 움직이는 모든 부품이 멈출 때까지 기다려 작업 위치를 떠납니다.

3. 배거 상단부를 엽니다(들어 올림)(그림 25).



   그림 25

4. 잔해물을 백에 압축합니다. 양손으로 백을 들어 올리고 고정 브래킷에서 벗겨 냅니다. 백을 비웁니다. 다른쪽 백에 대해 이 절차를 반복합니다.



   그림 26



   그림 27

5. 백 프레임 후크를 고정 브래킷에 밀어 넣어서 백을 설치합니다.

6. 백 위로 배거 상단부를 내립니다.

1. 장비를 평평한 곳에 주차하고 블레이드 제어 스위치를 해제합니다.

2. 모션 제어 레버를 밖으로 향해 중립 고정 위치로 이동하고, 장비를 평평한 곳에 주차하고, 엔진을 멈추고, 키를 빼고, 주차 브레이크를 채운 다음 움직이는 모든 부품이 멈출 때까지 기다려 작업 위치를 떠납니다.

3. 잔디 백을 확인하고 가득 찼다면 비우십시오.

4. 배거 상단부 및 모어에서 배출 튜브 및 슈트를 제거하고 분리합니다. 막대기와 같은 물건을 사용하여 모어, 배출 튜브, 슈트, 배거 상단부에 있는 장애물을 조심해서 제거하고 청소합니다.

5. 장애물을 제거한 후 완전한 배거 시스템을 설치하고 운전을 재개합니다.

설치된 모든 배거 관련 키트의 설정 섹션을 거꾸로 반복하여 배거를 제거할 수 있습니다. 웨이트가 설치된 경우, 배거 부속 장치를 제거할 때에는 항상 전방 웨이트를 제거하십시오.

Note: 멀칭 키트를 설치할 때 컷오프 배플만 제거하면 됩니다.

배거 지지 브래킷에 있는 드로 바 기능을 사용하여 견인할 수 있습니다.

• 장비의 모든 작동 지침을 읽고 이해하십시오.

• 회전할 때에는 속도를 줄이고 일정 간격을 유지하십시오.

• 넓게 회전하고 견인되는 장비가 견인 차량에 걸리지 않게 하십시오.

• 드로 바를 과도한 힘으로 끌면 유압 전동 장치가 고장날 수 있습니다.



  그림 28

  1. 드로 바가 장착된 배거 지지 브래킷

1. 슈트, 배출 튜브, 배거 상단부를 점검합니다. 균열이 생겼거나 고장난 부품은 교체하십시오.

2. 모든 너트, 볼트, 나사를 조입니다.

3. 모든 패스너와 래치를 점검하고 분실되거나 손상된 부품을 교체하십시오.

4. 잔디 백의 노후화 상태를 점검합니다.

   경고

   찢어지거나, 마모되거나, 훼손된 잔디 백을 통과할 때 잔해물이 날리거나 물체가 튀어나와 운전자나 주변 사람들이 심각한 부상을 당할 수 있습니다.

   • 잔디 백에 구멍, 찢어짐, 마모, 기타 훼손된 곳이 있는지 점검하십시오.

   • 잔디 백을 세탁하지 마십시오.

   • 백이 훼손되었다면 이 배거 부속 장치의 제조사가 제공한 새로운 잔디 백을 설치하십시오.

모어 블레이드를 정기적으로 검사하고 블레이드가 이물질과 부딪혔다면 점검하십시오.

블레이드가 과도하게 마모되거나 손상되었다면 새로운 블레이드를 설치하십시오. 완전한 블레이드 유지보수는 모어 또는 모어 사용 설명서를 참조하십시오.

1. 사용 후 항상 정원용 호스로 물을 뿌리면서 배거 상단부 내부와 외부, 배출 튜브, 슈트, 모어 하부를 세척하고 이물질을 제거하십시오. 때가 단단히 붙어 있다면 순한 세제를 사용하십시오.

2. 모든 부품에서 엉겨 붙은 잔디를 제거하십시오.

3. 정원용 호스의 물로 잔디 백을 세척하고 잔해물을 제거하십시오.

4. 세척 후 부품이 완전히 마를 때까지 두십시오.
