Handvirk tönn

Mynd 3

1. Leggið vinnuvélinni á jafnsléttu.

2. Setjið stöðuhemilinn á.

3. Drepið á vélinni og takið lykilinn úr.

Hlutar sem þarf fyrir þetta verk:

Snúningsfestingin og læsingarfetillinn sett upp á vinnuvél með götum sem flútta við fóðringarplötuna og snúningsfestinguna

Mynd 4

1. Fóðringarplata

1. Festið snúningsfestinguna á fóthvíluna með tveimur boltum (5/16 x ¾ to.) og tveimur lásróm (5/16 to.) eins og sýnt er á Mynd 5.



   Mynd 5

   1. Fóthvíla
   2. Snúningsfesting
   3. Lásró (5/16 tomma)
   4. Burðarbolti (5/16 x ¾ to.)

2. Notið snúningsfestinguna sem borsniðmát og borið þrjú göt (8 mm) í flansinn á fóthvílunni (Mynd 6).



   Mynd 6

3. Fjarlægið snúningsfestinguna, boltana tvo (5/16 x ¾ to.) og lásrærnar tvær (5/16 to.) af vinnuvélinni (Mynd 7).



   Mynd 7

4. Fjarlægið allt gráð af götunum þremur sem voru boruð í skrefi 2.

5. Stillið götin þrjú á snúningsfestingunni af við götin þrjú á innanverðum flansi fóthvílunnar (Mynd 8).



   Mynd 8

6. Festið snúningsfestinguna á fóthvíluna (Mynd 9) með þremur boltum (5/16 x ¾ to.) og þremur lásróm (5/16 to.).



   Mynd 9

   1. Lásró (5/16 tomma)
   2. Bolti (5/16 x ¾ to.)
   3. Festing

7. Festið stöðuhólkinn (⅝ x 1-1/16 to.) á snúningsfestingu læsingarfetilsins (Mynd 10).



   Mynd 10

   1. Stöðuhólkur (⅝ x 1-1/16 to.)
   2. Snúningsás (læsingarfetill)

8. Stillið læsingarfetilinn af við vinstri fóthvíluna og götin á snúningsfestingunni (Mynd 11).



   Mynd 11

9. Festið fóðringarplötuna á snúningsfestinguna og flans fóthvílunnar (Mynd 12) með tveimur boltum (5/16 x ¾ to.) og tveimur lásróm (5/16 to.).



   Mynd 12

   1. Lásró (5/16 tomma)
   2. Fóðringarplata
   3. Snúningsfesting
   4. Burðarbolti (5/16 x ¾ to.)

10. Herðið lásrærnar í 71 til 92 N∙m

11. Rennið snúningsgorminum á fóðringarplötuna um leið og öðrum enda gormsins er krækt í litla pinnann á læsingarfetlinum og þrýstið hinum endanum upp við gólfplötuna (Mynd 13).

    Note: Komið gorminum fyrir á fóðringarplötunni eins og sýnt er.



    Mynd 13

    1. Lásró (¼ tomma)
    2. Spennugormur
    3. Fóðringarplata
    4. Lítill pinni (læsingarfetill)

12. Festið snúningsgorminn við litla pinnann með lásró (¼ to.); sjá Mynd 13.

13. Festið snúningsgorminn við fóðringarplötuna með flatri skinnu (1-⅛ x 2 to.) og splitthring (Mynd 14).



    Mynd 14

    1. Splitthringur
    2. Skinna (1-⅛ x 2 to.)
    3. Gróp (fóðringarplata)

14. Festið læsingarfetilinn við fóthvíluna og fóðringarplötuna með flatri skinnu og (⅝ to.) og lásró (⅝ to.); sjá Mynd 15.

    Note: Ekki herða róna of mikið, læsingarfetillinn verður að geta snúist þegar þrýst er á hann.



    Mynd 15

    1. Ró (⅝ to.)
    2. Skinna (⅝ x 1 to.)
    3. Snúningsás

Uppsetning á nöf og læsingarfetli á vél með götum sem flútta við nöfina

Mynd 16

1. Nöf

1. Festið nöfina við vinstri fóthvíluna með tveimur boltum (5/16 x ¾ to.) og tveimur lásróm (5/16 to.).



   Mynd 17

   1. Lásró (5/16 to.)
   2. Lásró (¼ tomma)
   3. Nöf
   4. Bolti (5/16 x ¾ to.)
   5. Skinna (9/32 to.)
   6. Bolti (¼ x 2-¾ to.)

2. Festið botn nafarinnar við grind vinnuvélarinnar með bolta (¼ x 2-¾ to.), skinnu (¼ to.) og lásró (¼ to.); sjá Mynd 17.

3. Herðið lásrærnar í 71 til 92 N∙m

4. Stillið læsingarfetilinn af við vinstri fóthvíluna og götin á nöfinni (Mynd 18).



   Mynd 18

5. Setjið snúningsás læsingarfetilsins í gatið á vinstri fóthvílunni og í gegnum nöfina (Mynd 18).

6. Rennið snúningsgorminum á nöfina um leið og þið krækið öðrum enda gormsins í litla pinnann á læsingarfetlinum og þrýstið hinum endanum upp við gólfplötuna (Mynd 19).

   Note: Komið gorminum fyrir á nöfinni eins og sýnt er á Mynd 19.



   Mynd 19

   1. Lásró (¼ tomma)
   2. Spennugormur
   3. Nöf
   4. Lítill pinni (læsingarfetill)

7. Festið snúningsgorminn við litla pinnann með lásró (¼ to.); sjá Mynd 19.

8. Festið snúningsgorminn við fóðringarplötuna með flatri skinnu (1-⅛ x 2 to.) og splitthring (Mynd 20).



   Mynd 20

   1. Splitthringur
   2. Skinna (1-⅛ x 2 to.)
   3. Gróp (nöf)

9. Festið læsingarfetilinn við fóthvíluna og nöfina með flatri skinnu (⅝ to.) og lásró (⅝ to.); sjá Mynd 21.

   Note: Ekki herða róna of mikið, læsingarfetillinn verður að geta snúist þegar þrýst er á hann.



   Mynd 21

   1. Ró (⅝ to.)
   2. Skinna (⅝ x 1 to.)
   3. Snúningsás

Fargið hlutunum sem þurfti ekki að nota á vinnuvélina.

Hlutar sem þarf fyrir þetta verk:

Note: Gætið þess að loftþrýstingur í fram- og afturdekkjum sé 28 til 41 kPa (4 til 6 psi).

1. Setjið undirstöðu undir vinnuvélina aftanverða og takið afturdekkin af.

   Note: Komið búkkunum fyrir undir festingum hjólamótorsins að aftan.

2. Festið festingar lauslega við rörin hægra og vinstra megin við fóthvíluna með tveimur boltum (½ x 3-½ to.) og lásróm (½ to.). Komið festingunum og boltunum fyrir eins og sýnt er á Mynd 22.

   Note: Ekki þarf að setja upp hægri festinguna ef vinnuvélin er með verkfærastöng í miðjunni.



   Mynd 22

   1. Festibúnaður
   2. Að framan
   3. Vinstri
   4. Hægri

Hlutar sem þarf fyrir þetta verk:

1. Komið lyftiörmunum fyrir þannig að festingargat hverrar lyftiarmsfestingar flútti við götin á festingunum (Mynd 23).

2. Festið hægri lyftiarminn við festinguna með splittbolta og klofsplitti (Mynd 23).

3. Festið annan enda vindustangarinnar lauslega við hægri lyftiarminn með tveimur boltum (⅜ x 1 to.) og lásróm (⅜ to.); sjá Mynd 23.

   Note: Ekki herða festingarnar strax.

4. Festið vinstri lyftiarminn við festinguna með splittbolta og klofsplitti (Mynd 23).

5. Festið hinn enda vindustangarinnar lauslega við vinstri lyftiarminn með tveimur boltum (⅜ x 1 to.) og lásróm (⅜ to.); sjá Mynd 23.

   Note: Ekki herða festingarnar strax.



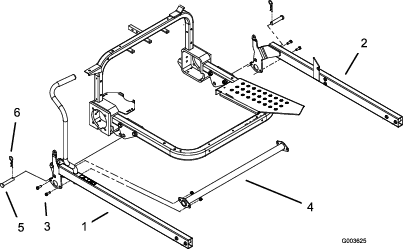

   Mynd 23

   1. Hægri lyftiarmur
   2. Vinstri lyftiarmur
   3. Bolti (⅜ x 1 to.)
   4. Vindustöng
   5. Splittbolti
   6. Klofsplitti

Hlutar sem þarf fyrir þetta verk:

Note: Einnig er hægt að kaupa 60 tommu tönn. Setjið hana upp samkvæmt leiðbeiningum fyrir 40 tommu tönn í þessum hluta.

1. Festið skástífu lauslega við hvorn festiflipann á tönninni.

   Note: Komið skástífunum fyrir eins og sýnt er á Mynd 24.

2. Festið framenda lyftiarmanna lauslega við festingar tannarinnar og skástífurnar með fjórum boltum (⅜ x 3 to.) og 4 lásróm (⅜ to.); sjá Mynd 24.

   Note: Ef efri festigötin á festingum tannarinnar eru notuð vinnur tönnin af meiri krafti (Mynd 24).

3. Látið tönnina liggja á jafnsléttu og herðið festingarnar sem festa lyftiarmana við tönnina (Mynd 24).

   Note: Herðið festingarnar í 19 til 24 N∙m.

4. Herðið boltana og lásrærnar sem festa enda vindustanganna við lyftiarmana (Mynd 23).

   Note: Herðið festingarnar í 19 til 24 N∙m.

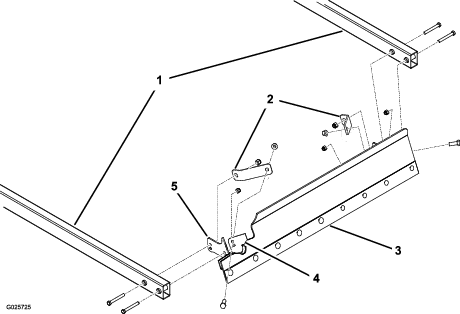

   Mynd 24

   1. Lyftiarmar
   2. Skástífa
   3. Tönn
   4. Innri festiflipi (2)
   5. Festing tannar

Hlutar sem þarf fyrir þetta verk:

1. Festið fótstig lyftiarmsins við utanverðan vinstri lyftiarminn með tveimur boltum (⅜ x 3 to.) og tveimur lásróm (⅜ to.).

   Note: Komið fótstiginu fyrir eins og sýnt er á Mynd 25.



   Mynd 25

   1. Fótstig lyftiarms

2. Fjarlægið neðri róna og boltann sem festa hverja rörfestingu við lóðrétt rör grindarinnar (Mynd 26).

   Note: Fargið rónni og boltanum.

3. Notið opnu götin á rörfestingunni til að festa gormfestingu við hverja rörfestingu / lóðrétt rör grindarinnar með bolta (⅜ x 2-¾ to.) og lásró (⅜ to.).

   Note: Komið gormfestingunum fyrir eins og sýnt er á Mynd 26.



   Mynd 26

   1. Gormfesting
   2. Fjöðrunarstöng
   3. Framlengingargormur
   4. Lyftiarmur

4. Togið í handfangið til að lyfta tönninni og festa hana í flutningsstöðu.

5. Herðið allar festingarnar sem eftir eru.

6. Tengið framlengingargorminn við lyftiarminn og fjöðrunarstöng.

7. Setjið fjöðrunarstöngina inn í gatið í gormfestingunni og festið lauslega með lásró (⅜ to.).

8. Endurtakið skref 6 og 7 hinum megin á vinnuvélinni.

9. Setjið afturdekkin á og takið búkkana undan afturhluta vinnuvélarinnar.

   Note: Herðið felgurærnar í 61 til 75 N m.

Gormstillingin stýrir átakinu sem þarf til að lyfta tönninni í flutningsstöðu. Sé gormurinn of laus er erfitt að lyfta tönninni í flutningsstöðu. Sé of mikil spenna á gorminum lyftist tönnin hins vegar of mikið við notkun.

1. Látið tönnina síga alveg niður.

   Note: Þegar gormarnir eru rétt stilltir ætti allur neðsti hluti tannarinnar ekki að vera meira en 6 mm frá gólfinu.

2. Snúið stilliróm gormsins (Mynd 27) réttsælis til að hækka tönnina og rangsælis til að lækka hana.



   Mynd 27

   1. Stilliró

Togið í handfangið til að lyfta tönninni og festa hana í flutningsstöðu. Þrýstið á læsingarfetilinn til að setja tönnina í vinnustöðu.

Hægt er að nota tönnina til að ýta eða draga sand og óhreinindi. Þegar tönnin er í vinnustöðu er einfaldlega ýtt á handfangið eða togað aðeins í það, eða ýtt á fótstig lyftiarmsins, til að stýra vinnunni.

Note: Ef hjólin spóla við vinnu skal lyfta tönninni örlítið með því að toga í handfangið. Stundum kann að myndast yfirálag á vélina. Þegar það gerist skal stíga smám saman af inngjafarfótstiginu til að auka snúningshraða og afl vélarinnar

1. Fjarlægið stillirærnar sem festa fjöðrunarstangirnar við gormfestingarnar.

   Viðvörun

   Slys kunna að verða á fólki ef gormarnir eru spenntir.

   Losið þrýsting varlega úr íhlutum með uppsafnaða orku.

2. Fjarlægið fjöðrunarstangirnar og gormana.

3. Látið tönnina síga alveg niður.

4. Fjarlægið klofsplittin og splittboltana sem festa lyftiarmana við festingarnar.

5. Lyftið framhluta vinnuvélarinnar og ýtið tannarsamstæðunni fram og af vinnuvélinni.
