Kit di riduzione del rumore

1. Rimuovete i dispositivi di fissaggio e sollevate il copristerzo in modo che non sia d'ostacolo (Figura 1).

   Note: Mentre installate gli inserti e/o i cuscinetti previsti in questa procedura, potete usare una corda per fissare il copristerzo al volante.



   Figura 1

   1. Copristerzo
   2. Bullone

2. Con un coltello multiuso tagliate gli inserti superiore e inferiore del piantone di sterzo come mostrato nella Figura 2.



   Figura 2

   1. Inserto superiore piantone di sterzo
   2. Inserto inferiore piantone di sterzo

3. Rimuovete la pellicola di protezione dal lato autoadesivo dei 2 inserti come mostrato nella Figura 3.



   Figura 3

   1. Pellicola di protezione
   2. Autoadesivo (inserto)

4. Montate l'inserto superiore dello sterzo (Figura 4).



   Figura 4

   1. Inserto superiore sterzo (autoadesivo)

5. Montate l'inserto inferiore dello sterzo come mostrato nella Figura 5. Accertatevi che aderisca all'inserto superiore dello sterzo.



   Figura 5

   1. Inserto inferiore sterzo (autoadesivo)

6. Rimuovete la pellicola di protezione e montate il cuscinetto dello sterzo (Figura 6).



   Figura 6

   1. Inserti delle alette di montaggio (autoadesivi)
   2. Cuscinetto dello sterzo (autoadesivo)

7. Rimuovete la pellicola di protezione e montate i 3 inserti delle alette di montaggio sui fori del pianale (Figura 6).

8. Rimuovete la pellicola di protezione e montate l'inserto dello sterzo sul copristerzo (Figura 7).

   La Figura 8 riproduce la vista superiore dell'inserto dello sterzo montato sul copristerzo.



   Figura 7

   1. Inserto sterzo (autoadesivo)
   2. Copristerzo (spaccato)


   Figura 8

   Vista superiore

   1. Inserto sterzo

9. Montaggio del copristerzo (Figura 9).



   Figura 9

   1. Copristerzo
   2. Bullone

1. Rimuovete il tappetino a pavimento in gomma (Figura 10).



   Figura 10

   1. Tappetino a pavimento in gomma

2. Rimuovete la pellicola di protezione e montate i cuscinetti centrali e angolari del pavimento sul pavimento della pedana (Figura 11).



   Figura 11

   1. Cuscinetto angolare pavimento (autoadesivo)
   2. Cuscinetto centrale pavimento (autoadesivo)

Eseguite i seguenti passaggi per rimuovere il sedile dalla sua base:

1. Rimuovete i dadi che fissano il sedile alla sua base (Figura 12).

   Note: Conservate i dadi.



   Figura 12

   1. Dado

2. Rimuovete tutti i cablaggi dal sedile.

3. Rimuovete il sedile dalla sua base.

   • Annotatevi la posizione del sedile montato sulla sua base, poiché è necessario rimontare il sedile negli stessi fori.

   • Per montare i cuscinetti dei sedili (passaggi da 1 a 3), fatevi aiutare da un assistente per tenere il sedile sopra alla sua base.

1. Rimuovete i fermi a pressione che fissano il coprifreno al pavimento (Figura 13).

   • Lato sinistro del coprifreno: tagliate gli inserti.

   • Lato destro del coprifreno: tirate gli inserti fuori dalla protezione e conservateli.



   Figura 13

   1. Inserti (4 totali, 2 in figura)

2. Rimuovete il coprifreno.

3. Se il kit opzionale di ricarica USB è installato, eseguire le seguenti operazioni:

   1. Scollegate i due terminali a 2 fili dalla porta USB del coprifreno.

   2. Rimuovete la porta USB dal coprifreno.

4. Rimuovete la pellicola di protezione e montate gli inserti del freno (Figura 14).



   Figura 14

   1. Inserto del freno (larghezza 7,6 cm – autoadesivo)
   2. Inserto del freno (larghezza 3,1 cm – autoadesivo)

5. Rimuovete la pellicola di protezione dalla parte superiore della schiuma superiore del coprifreno e montatela sul coprifreno (Figura 15).

   La Figura 16 riproduce la vista dall'alto e lo spaccato della schiuma montata nella protezione.



   Figura 15

   1. Coprifreno
   2. Schiuma superiore freno (autoadesivo)
   3. Schiuma freno inferiore


   Figura 16

   1. Vista superiore
   2. Spaccato (laterale)
   3. Schiuma superiore freno (autoadesiva, entrambi i lati)
   4. Schiuma freno inferiore

6. Rimuovete la pellicola di protezione dalla parte inferiore della schiuma superiore del coprifreno (Figura 15).

7. Montate la schiuma inferiore del coprifreno sulla schiuma superiore del coprifreno (Figura 15 e Figura 16).

8. Se il kit opzionale di ricarica USB è installato, eseguite le seguenti operazioni:

   1. Montate la porta USB sul coprifreno.

   2. Collegate i terminali a 2 fili del cablaggio preassemblato alla porta USB.

9. Con i 2 fermi a pressione rimossi in precedenza montate il coprifreno (Figura 13).

1. Rimuovete la pellicola di protezione e montate il cuscinetto inferiore del parafiamma (Figura 17).



   Figura 17

   1. Cuscinetto inferiore parafiamma (autoadesivo)
   2. Cuscinetto superiore parafiamma (autoadesivo)

2. Rimuovete la pellicola di protezione e montate il cuscinetto superiore del parafiamma (Figura 17).

3. Rimuovete la pellicola di protezione e montate il cuscinetto della parete del parafiamma (Figura 18).



   Figura 18

   1. Cuscinetto finestrino posteriore (autoadesivo)
   2. Cuscinetto parete parafiamma (autoadesivo)

4. Rimuovete la pellicola di protezione e montate il cuscinetto del finestrino posteriore (Figura 18).

1. Montate il cuscinetto della base del sedile (sottile) all'interno della base del sedile (Figura 19).



   Figura 19

   1. Cuscinetto base sedile (spesso)
   2. Cuscinetto base sedile (sottile)
   3. Base del sedile

2. Montate il cuscinetto della base del sedile (spesso) all'interno della base del sedile (Figura 19).

3. Montate il cuscinetto del sedile attorno alla base del sedile (Figura 20).



   Figura 20

   1. Cuscinetto sedile
   2. Base del sedile

Rimuovete la pellicola di protezione e montate i cuscinetti angolari come mostrato nella Figura 21.

Figura 21

1. Cuscinetti angolari (autoadesivi)

Collocate gli inserti del ROPS nei relativi tubi (Figura 22).

Figura 22

1. Inserti ROPS
2. Tubi ROPS
3. Inserti (posizionati nel tubo)

1. Rimuovetele le protezioni laterali posteriori della cabina (Figura 23 e Figura 24).

   Note: Conservate i bulloni.



   Figura 23

   Protezioni laterali posteriori



   Figura 24

   Lato sinistro

   1. Staffa pannello di montaggio
   2. Protezione laterale posteriore
   3. Bullone

2. Montate i cuscinetti dei montanti posteriori sopra i fori e il cablaggio (Figura 25).



   Figura 25

   Lato sinistro

   1. Staffa pannello di montaggio
   2. ROPS
   3. Cuscinetto montante posteriore

3. Rimuovete la pellicola di protezione e montate i pannelli fonoassorbenti e i cuscinetti dei montanti esterni alle protezioni dei montanti posteriori come mostrato nella Figura 26 e Figura 27.

   Figura 27 mostra le dimensioni corrette per l'installazione dei cuscinetti dei montanti esterni e dei pannelli fonoassorbenti alle protezioni dei montanti posteriori.



   Figura 26

   Pannelli/cuscinetti di sinistra

   1. Pannello fonoassorbente (autoadesivo)
   2. Protezione montante posteriore
   3. Cuscinetto montante esterno (autoadesivo)

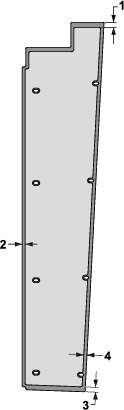

   Figura 27

   Pannello sinistro

   1. 13,5 mm
   2. 7,9 mm
   3. 12,7 mm
   4. 8,4 mm

4. Utilizzate i bulloni rimossi in precedenza per montare il gruppo coprimontante posteriore (cioè i cuscinetti esterni del montante, i coprimontante posteriori e i pannelli fonoassorbenti) sulle staffe dei pannelli di montaggio (Figura 28).

   Montate il gruppo in modo che il cuscinetto del montante esterno sia rivolto verso l'operatore.



   Figura 28

   Lato sinistro

   1. Staffa pannello di montaggio
   2. Cuscinetto montante posteriore
   3. Gruppo coprimontante posteriore
   4. Bullone

1. Rimuovete la pellicola di protezione e montate i cuscinetti del ROPS sui supporti del ROPS (Figura 29).



   Figura 29

   1. Cuscinetto ROPS (autoadesivo)
   2. Supporto ROPS

2. Rimuovete la pellicola autoadesiva e montate il cuscinetto inferiore del soffitto sopra il finestrino posteriore della cabina (Figura 30).



   Figura 30

   1. Finestrino posteriore della cabina (autoadesivo)
   2. Cuscinetto inferiore del soffitto (autoadesivo)

3. Rimuovete la pellicola di protezione e montate il cuscinetto superiore del soffitto sulla staffa del supporto del ROPS (Figura 31).



   Figura 31

   1. Staffa di supporto ROPS
   2. Cuscinetto superiore del soffitto (autoadesivo)

Rimuovete la pellicola di protezione e montate i cuscinetti lato sportelli come mostrato nella Figura 32.

Figura 32

1. Cuscinetto dello sportello sinistro (autoadesivo)
2. Pannello laterale
3. Cuscinetto dello sportello destro (autoadesivo)

Rimuovete la pellicola di protezione e montate i cuscinetti del pannello di montaggio ai lati del quadro di comando della cabina come mostrato nella Figura 33.

Figura 33

1. Quadro di comando della cabina
2. Cuscinetti del pannello di montaggio (autoadesivo)

1. Con i dadi rimossi in precedenza fissate il sedile alla sua base.

   Il sedile deve essere montato negli stessi fori da cui avete rimosso la ferramenta al passaggio Rimozione del sedile.



   Figura 34

   1. Dado

2. Ripristinate i collegamenti del cablaggio rimossi in precedenza del sedile.

Montate il tappetino di gomma sul pavimento della macchina (Figura 35).

Figura 35

1. Tappetino in gomma

Collegate la batteria; fate riferimento alla sezione relativa alla manutenzione del sistema elettrico del vostro Manuale dell’operatore.
