Lydreduktionssæt

1. Fjern fastgørelsesanordningerne, og løft styredækslet op og væk (Figur 1).

   Note: Når du monterer stykkerne/pladerne i denne procedure, kan du bruge snor til at fastgøre styredækslet til rattet.



   Figur 1

   1. Ratdæksel
   2. Bolt

2. Brug en hobbykniv til at skære i det øvre og nedre ratstammestykke som vist i Figur 2.



   Figur 2

   1. Øvre ratstammestykke
   2. Nedre ratstammestykke

3. Fjern bagfilmen fra siden med trykfølsom lim (PSA) på de 2 stykker som vist i Figur 3.



   Figur 3

   1. Bagfilm
   2. Trykfølsom lim (stykke)

4. Monter det øvre ratstykke (Figur 4).



   Figur 4

   1. Øvre ratstykke(PSA)

5. Monter det nedre ratstykke som vist i Figur 5. Kontroller, at den er fastgjort til det øvre ratstykke.



   Figur 5

   1. Nedre ratstykke(PSA)

6. Fjern bagfilmen, og monter styrepladen (Figur 6).



   Figur 6

   1. Monteringstapstykker (PSA)
   2. Styreplade (PSA)

7. Fjern bagfilmen, og monter de 3 monteringstapstykker over hullerne i vognbunden. (Figur 6).

8. Fjern bagfilmen, og monter ratstykket på ratdækslet (Figur 7).

   Figur 8 viser det monterede ratstykke i ratdækslet ovenfra.



   Figur 7

   1. Ratstykke(PSA)
   2. Ratdæksel (snitbillede vist)


   Figur 8

   Set ovenfra

   1. Ratstykke

9. Monter ratdækslet (Figur 9).



   Figur 9

   1. Ratdæksel
   2. Bolt

1. Fjern gummigulvmåtten (Figur 10).



   Figur 10

   1. Gummigulvmåtte

2. Fjern bagfilmen, og monter midter- og hjørnegulvpladerne på platformsgulvet (Figur 11).



   Figur 11

   1. Hjørnegulvplade (PSA)
   2. Midtergulvplade (PSA)

Udfør følgende trin for at fjerne sædet fra sædesoklen:

1. Fjern møtrikkerne, der fastgør sædet til sædesoklen (Figur 12).

   Note: Gem møtrikkerne.



   Figur 12

   1. Møtrik

2. Fjern ledningsnetforbindelser fra sædet.

3. Tag sædet af sædesoklen.

   • Bemærk det monterede sædes placering på sædesoklen, da efterfølgende sædet skal monteres i de samme huller.

   • Hvis du vil montere sædepladerne (trin 1 til og med 3), skal du have en assistent til at holde sædet over sædesoklen.

1. Fjern skubbefastgørelsesanordningerne, der fastgør bremsedækslet til gulvet (Figur 13).

   • Venstre side af bremsedækslet: Skær propperne af.

   • Højre side af bremsedækslet: Træk propperne ud af dækslet, og læg dem til side.



   Figur 13

   1. Propper (4 i alt – 2 vist)

2. Fjern bremsedækslet.

3. Hvis det valgfrie USB-opladningssæt er monteret, skal du udføre følgende trin:

   1. Frakobl de 2 ledningsterminaler fra USB-porten i bremsedækslet.

   2. Fjern USB-porten fra bremsedækslet.

4. Fjern bagfilmen, og monter bremsestykkerne (Figur 14).



   Figur 14

   1. Bremsestykke (7,6 cm bred – PSA)
   2. Bremsestykke (3,1 cm bred – PSA)

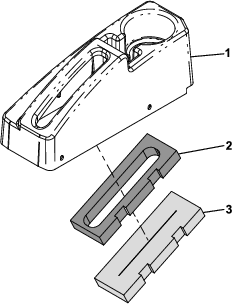

5. Fjern bagfilmen fra toppen af det øvre bremsedækselskum, og monter det på bremsedækslet (Figur 15).

   Figur 16 viser et billede ovenfra og et snitbillede (fra siden) af skummet, der er monteret i dækslet.



   Figur 15

   1. Bremsedæksel
   2. Øvre bremseskum(PSA)
   3. Nedre bremseskum


   Figur 16

   1. Set ovenfra
   2. Snitbillede (fra siden)
   3. Øvre bremseskum(PSA – begge sider)
   4. Nedre bremseskum

6. Fjern bagfilmen fra undersiden af det øvre bremsedækselskum (Figur 15).

7. Monter det nedre bremsedækselskum på det øvre bremsedækselskum (Figur 15 og Figur 16).

8. Hvis det valgfrie USB-opladningssæt er monteret, skal du udføre følgende trin:

   1. Monter USB-porten i bremsedækslet.

   2. Tilslut maskinledningsnettets 2 ledningsterminaler til USB-porten.

9. Monter bremsedækslet med de 2 skubbefastgørelsesanordninger, du fjernede tidligere (Figur 13).

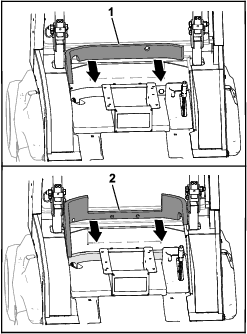

1. Fjern bagfilmen, og monter pladen til den nedre brandskot (Figur 17).



   Figur 17

   1. Plade til nedre brandskot (PSA)
   2. Plade til øvre brandskot (PSA)

2. Fjern bagfilmen, og monter pladen til den øvre brandskot (Figur 17).

3. Fjern bagfilmen, og monter flisepladen til brandskotten (Figur 18).



   Figur 18

   1. Bagrudeplade (PSA)
   2. Fliseplade til brandskot (PSA)

4. Fjern bagfilmen, og monter bagrudepladen (Figur 18).

1. Monter sædesokkelpladen (tynd) inden i sædesoklen (Figur 19).



   Figur 19

   1. Sædesokkelplade (tyk)
   2. Sædesokkelplade (tynd)
   3. Sædesokkel

2. Monter sædesokkelpladen (tyk) inden i sædesoklen (Figur 19).

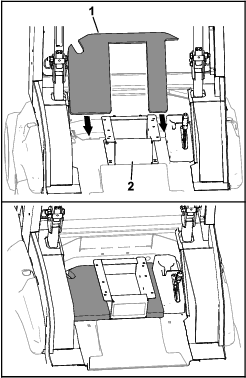

3. Monter sædepladen omkring sædesoklen (Figur 20).



   Figur 20

   1. Sædeplade
   2. Sædesokkel

Fjern bagfilmen, og monter hjørnepladerne som vist i Figur 21.

Figur 21

1. Hjørneplader (PSA)

Anbring stykkerne til styrtbøjlesystemet i styrtbøjlerørene (Figur 22).

Figur 22

1. Stykker til styrtbøjlesystemet
2. Styrtbøjlerør
3. Stykker (placeret i rør)

1. Fjern førerhusets bagsidedæksler (Figur 23 og Figur 24).

   Note: Gem boltene.



   Figur 23

   Bagsidedæksler



   Figur 24

   Venstre side vist

   1. Monteringspanelbeslag
   2. Bagsidedæksel
   3. Bolt

2. Monter bagstolpepladerne over slangerne og ledningsnettet (Figur 25).



   Figur 25

   Venstre side vist

   1. Monteringspanelbeslag
   2. Styrtbøjle
   3. Bagstolpeplade

3. Fjern bagfilmen, og fastgør lyddæmperpanelerne og yderstolpepladerne på bagstolpedækslerne som vist i Figur 26 og Figur 27.

   Figur 27 viser de korrekte mål ved montering af yderstolpepladerne og lyddæmperpanelerne på bagstolpedækslerne.



   Figur 26

   Venstre paneler/plader vist

   1. Lyddæmperpanel(PSA)
   2. Bagstolpedæksel
   3. Yderstolpeplade(PSA)

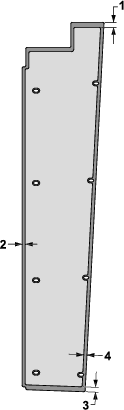

   Figur 27

   Venstre panel vist

   1. 13,5 mm
   2. 7,9 mm
   3. 12,7 mm
   4. 8,4 mm

4. Brug de bolte, du fjernede tidligere, til at montere bagstolpedækslets dele (dvs. yderstolpepladerne, bagstolpedækslerne og lyddæmperpanelerne) på monteringspanelbeslagene (Figur 28).

   Monter delene, så yderstolpepladen vender mod operatøren.



   Figur 28

   Venstre side vist

   1. Monteringspanelbeslag
   2. Bagstolpeplade
   3. Bagstolpedækslets dele
   4. Bolt

1. Fjern bagfilmen, og monter styrtbøjlesystemets plader på styrtbøjlebeslagene (Figur 29).



   Figur 29

   1. Styrtbøjlesystemets plade (PSA)
   2. Styrtbøjlebeslag

2. Fjern bagfilmen, og monter den nedre loftsplade over førerhusets bagrude (Figur 30).



   Figur 30

   1. Førerhusets bagrude (PSA)
   2. Nedre loftsplade (PSA)

3. Fjern bagfilmen, og monter den øvre loftsplade på styrtbøjlemonteringsbeslaget (Figur 31).



   Figur 31

   1. Styrtbøjlemonteringsbeslag
   2. Øvre loftsplade(PSA)

Fjern bagfilmen, og monter dørsidepladerne som vist i Figur 32.

Figur 32

1. Venstre dørsideplade (PSA)
2. Sidepanel
3. Højre dørsideplade(PSA)

Fjern bagfilmen, og monter monteringspanelpladerne på siderne af førerhusets kontrolpanel som vist i Figur 33.

Figur 33

1. Førerhusets kontrolpanel
2. Monteringspanelplader(PSA)

1. Brug møtrikkerne, du fjernede tidligere, til at fastgøre sædet til sædesoklen.

   Sædet skal monteres i de samme huller, som du fjernede fastgørelsesanordningerne fra i Afmontering af sædet.



   Figur 34

   1. Møtrik

2. Tilslut tidligere frakoblede ledningsnetforbindelser til sædet.

Fastgør gummigulvmåtten til maskinens gulv (Figur 35).

Figur 35

1. Gummigulvmåtte

Tilslut batteriet. Se afsnittet om vedligeholdelse af det elektriske system i betjeningsvejledningen til din maskine.
