Äänenvaimennussarja

Groundsmaster® 3200/3300 -sarjan ajoyksiköt, joissa on talviohjaamo

Model No. 140-6721-Serial No. and Up

Asennus

Äänenvaimennussarja voidaan asentaa seuraaviin:

  • Ajoyksiköt (mallit 31903 ja 31909)

  • Talviohjaamo (malli 31990)

Koneen valmistelu

  1. Pysäköi kone tasaiselle alustalle.

  2. Kytke seisontajarru.

  3. Laske lisälaite.

  4. Sammuta moottori ja irrota virta-avain.

  5. Kytke akku irti. Katso lisätietoja käyttöoppaan sähköjärjestelmän huoltoa käsittelevästä osasta.

Lattiaosien asennus

Vaiheeseen tarvittavat osat:

Ohjaustulppa1
Ylempi ohjaustulppa1
Alempi ohjaustulppa1
Ohjauksen tyyny1
Kiinnityskielekkeen tulppa3
Lattian kulmatyyny1
Lattian keskityyny1
Jarrutulppa – 7,6 cm leveä1
Jarrutulppa – 3,1 cm leveä1
Kaatumissuojausjärjestelmän tulppa4
Istuimen jalustan tyyny (ohut)1
Istuimen jalustan tyyny (paksu)1
Istuintyyny1
Takaikkunan tyyny1
Paloseinän alempi tyyny1
Paloseinän ylempi tyyny1
Paloseinän laatan tyyny1
Jarrun ylempi vaahtomuovi1
Jarrun alempi vaahtomuovi1
Oikea kulmatyyny1
Vasen kulmatyyny1

Ohjauksen suojuksen ja ohjauspylvään tulppien asennus

  1. Irrota kiinnittimet ja nosta ohjauksen suojus pois tieltä (Kuva 1).

    Note: Kun asennat tulppia/tyynyjä tämän toimenpiteen aikana, voit kiinnittää ohjauksen suojuksen ohjauspyörään narulla.

    g330592

    Kuva 1

    1. Ohjauksen suojus
    2. Pultti

  2. Leikkaa ylempi ja alempi ohjauspylvään tulppa mattoveitsellä kuvan mukaisesti (Kuva 2).

    g349336

    Kuva 2

    1. Ylempi ohjauspylvään tulppa
    2. Alempi ohjauspylvään tulppa

  3. Irrota taustakalvo kahden tulpan paineherkän liiman (PSA) puolelta kuvan mukaisesti (Kuva 3).

    g332885

    Kuva 3

    1. Taustakalvo
    2. Paineherkkä liima (tulppa)

  4. Asenna ylempi ohjaustulppa (Kuva 4).

    g330593

    Kuva 4

    1. Ylempi ohjaustulppa(PSA)

  5. Asenna alempi ohjaustulppa kuvan mukaisesti (Kuva 5). Varmista, että se on kiinni ylemmässä ohjaustulpassa.

    g330591

    Kuva 5

    1. Alempi ohjaustulppa(PSA)

  6. Irrota taustakalvo ja asenna ohjauksen tyyny (Kuva 6).

    g330645

    Kuva 6

    1. Kiinnityskielekkeen tulpat (PSA)
    2. Ohjauksen tyyny (PSA)

  7. Irrota taustakalvo ja asenna kolme kiinnityskielekkeen tulppaa lattialevyn reikien päälle. (Kuva 6).

  8. Irrota taustakalvo ja asenna ohjaustulppa ohjauksen suojukseen (Kuva 7).

    Kuva 8 näyttää ohjauksen suojukseen asennetun ohjaustulpan yläpuolelta.

    g331281

    Kuva 7

    1. Ohjaustulppa(PSA)
    2. Ohjauksen suojus (leikkauskuva)
    g331294

    Kuva 8

    Näkymä yläpuolelta

    1. Ohjaustulppa

  9. Asenna ohjauksen suojus (Kuva 9).

    g330592

    Kuva 9

    1. Ohjauksen suojus
    2. Pultti

Lattiatyynyjen asennus

  1. Irrota kumimatto (Kuva 10).

    g331308

    Kuva 10

    1. Kumimatto

  2. Irrota taustakalvo ja asenna lattian keski- ja kulmatyynyt tason lattiaan (Kuva 11).

    g330624

    Kuva 11

    1. Lattian kulmatyyny (PSA)
    2. Lattian keskityyny (PSA)

Istuimen irrotus

Irrota istuin istuimen jalustasta suorittamalla seuraavat vaiheet:

  1. Irrota mutterit, joilla istuin on kiinnitetty istuimen jalustaan (Kuva 12).

    Note: Säilytä mutterit.

    g299346

    Kuva 12

    1. Mutteri

  2. Irrota mahdolliset johdinsarjakytkennät istuimesta.

  3. Irrota istuin istuimen jalustasta.

    • Huomioi kiinnitetyn istuimen sijainti istuimen jalustassa, koska istuin on asennettava uudelleen samoihin reikiin.

    • Pyydä avustajaa pitämään istuinta istuimen jalustan yläpuolella ja asenna istuintyynyt (vaiheet 1–3).

Jarrun suojuksen ja tulppien asennus

  1. Irrota painettavat kiinnittimet, joilla jarrun suojus on kiinnitetty lattiaan (Kuva 13).

    • Jarrun suojuksen vasen puoli: leikkaa tulpat.

    • Jarrun suojuksen oikea puoli: vedä tulpat ulos suojuksesta ja säilytä tulpat.

    g301501

    Kuva 13

    1. Tulpat (4 yhteensä – 2 kuvassa)

  2. Irrota jarrun suojus.

  3. Jos lisävarusteena saatava USB-lataussarja on asennettu, suorita seuraavat vaiheet:

    1. Irrota kaksi johdinliitintä jarrun suojuksen USB-portista.

    2. Irrota USB-portti jarrun suojuksesta.

  4. Irrota taustakalvo ja asenna jarrutulpat (Kuva 14).

    g330731

    Kuva 14

    1. Jarrutulppa (7,6 cm leveä – PSA)
    2. Jarrutulppa (3,1 cm leveä – PSA)

  5. Irrota taustakalvo jarrun suojuksen ylemmän vaahtomuovin yläosasta ja asenna se jarrun suojukseen (Kuva 15).

    Kuva 16 näyttää suojukseen asennetun vaahtomuovin yläpuolelta ja leikkauskuvana (sivulta).

    g331282

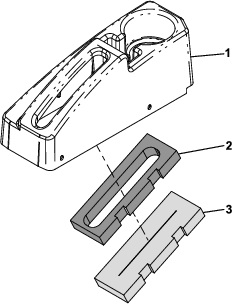

    Kuva 15

    1. Jarrun suojus
    2. Jarrun ylempi vaahtomuovi(PSA)
    3. Jarrun alempi vaahtomuovi
    g331283

    Kuva 16

    1. Näkymä yläpuolelta
    2. Leikkauskuva (sivulta)
    3. Jarrun ylempi vaahtomuovi(PSA – molemmat puolet)
    4. Jarrun alempi vaahtomuovi

  6. Irrota taustakalvo jarrun suojuksen ylemmän vaahtomuovin alaosasta (Kuva 15).

  7. Asenna jarrun suojuksen alempi vaahtomuovi jarrun suojuksen ylempään vaahtomuoviin (Kuva 15 ja Kuva 16).

  8. Jos lisävarusteena saatava USB-lataussarja on asennettu, suorita seuraavat vaiheet:

    1. Asenna USB-portti jarrun suojukseen.

    2. Kytke koneen johdinsarjan kaksi johdinliitintä USB-porttiin.

  9. Asenna jarrun suojus kahteen aiemmin irrotettuun painettavaan kiinnittimeen (Kuva 13).

Paloseinien tyynyjen asennus

  1. Irrota taustakalvo ja asenna paloseinän alempi tyyny (Kuva 17).

    g330760

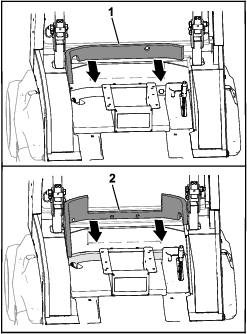

    Kuva 17

    1. Paloseinän alempi tyyny (PSA)
    2. Paloseinän ylempi tyyny (PSA)

  2. Irrota taustakalvo ja asenna paloseinän ylempi tyyny (Kuva 17).

  3. Irrota taustakalvo ja asenna paloseinän laatan tyyny (Kuva 18).

    g330759

    Kuva 18

    1. Takaikkunan tyyny (PSA)
    2. Paloseinän laatan tyyny (PSA)

  4. Irrota taustakalvo ja asenna takaikkunan tyyny (Kuva 18).

Istuintyynyjen asennus

  1. Asenna istuimen jalustan tyyny (ohut) istuimen jalustan sisäpuolelle (Kuva 19).

    g330729

    Kuva 19

    1. Istuimen jalustan tyyny (paksu)
    2. Istuimen jalustan tyyny (ohut)
    3. Istuimen jalusta

  2. Asenna istuimen jalustan tyyny (paksu) istuimen jalustan sisäpuolelle (Kuva 19).

  3. Asenna istuintyyny istuimen jalustan ympärille (Kuva 20).

    g330728

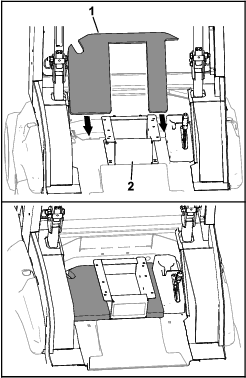

    Kuva 20

    1. Istuintyyny
    2. Istuimen jalusta

Kulmatyynyjen asennus

Irrota taustakalvo ja asenna kulmatyynyt kuvan mukaisesti (Kuva 21).

g330727

Kuva 21

  1. Kulmatyynyt (PSA)

Kaatumissuojausjärjestelmän tulppien asennus

Aseta kaatumissuojausjärjestelmän tulpat kaatumissuojausjärjestelmän putkiin (Kuva 22).

g330696

Kuva 22

  1. Kaatumissuojausjärjestelmän tulpat
  2. Kaatumissuojausjärjestelmän putket
  3. Tulpat (putkeen sijoitettuna)

Ylemmän rungon osien asennus

Vaiheeseen tarvittavat osat:

Takapylvään tyyny2
Ovisivun vasen tyyny1
Ovisivun oikea tyyny1
Katon ylempi tyyny1
Katon alempi tyyny1
Asennuspaneelin tyyny2
Vasen takapylvään suojus1
Oikea takapylvään suojus1
Vasen äänenvaimennuspaneeli1
Oikea äänenvaimennuspaneeli1
Ulkopylvään vasen tyyny1
Ulkopylvään oikea tyyny1

Sivupaneelin tyynyjen asennus

  1. Irrota ohjaamon takasivun suojukset (Kuva 23 ja Kuva 24).

    Note: Säilytä pultit.

    g330651

    Kuva 23

    Takasivun suojukset

    g330652

    Kuva 24

    Kuvassa vasen puoli

    1. Asennuspaneelin kannatin
    2. Takasivun suojus
    3. Pultti

  2. Asenna takapylvään tyynyt letkujen ja johdinsarjan päälle (Kuva 25).

    g330647

    Kuva 25

    Kuvassa vasen puoli

    1. Asennuspaneelin kannatin
    2. Kaatumissuojausjärjestelmä (ROPS)
    3. Takapylvään tyyny

  3. Irrota taustakalvo ja asenna äänivaimennuspaneelit ja ulkopylvään tyynyt takapylvään suojuksiin kuvien mukaisesti (Kuva 26 ja Kuva 27).

    Kuva 27 näyttää oikeat mitat ulkopylvään tyynyjen ja äänenvaimennuspaneelien asennukseen takapylvään suojuksiin.

    g331296

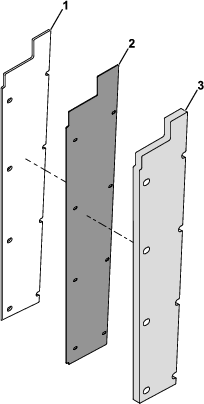

    Kuva 26

    Kuvassa vasemmanpuoleiset paneelit/tyynyt

    1. Äänenvaimennuspaneeli(PSA)
    2. Takapylvään suojus
    3. Ulkopylvään tyyny(PSA)
    g331309

    Kuva 27

    Kuvassa vasemmanpuoleinen paneeli

    1. 13,5 mm
    2. 7,9 mm
    3. 12,7 mm
    4. 8,4 mm

  4. Asenna takapylvään suojuskokoonpano (eli ulkopylvään tyynyt, takapylvään suojukset ja äänenvaimennuspaneelit) asennuspaneelin kannattimiin aikaisemmin irrotetuilla pulteilla (Kuva 28).

    Asenna kokoonpano siten, että ulkopylvään tyyny osoittaa käyttäjää kohti.

    g330646

    Kuva 28

    Kuvassa vasen puoli

    1. Asennuspaneelin kannatin
    2. Takapylvään tyyny
    3. Takapylvään suojuskokoonpano
    4. Pultti

Kattotyynyjen asennus

  1. Irrota taustakalvo ja asenna kaatumissuojausjärjestelmän tyynyt kaatumissuojausjärjestelmän kiinnikkeisiin (Kuva 29).

    g330649

    Kuva 29

    1. Kaatumissuojausjärjestelmän tyyny (PSA)
    2. Kaatumissuojausjärjestelmän kiinnike

  2. Irrota taustakalvo ja asenna katon alempi tyyny ohjaamon takaikkunan yläpuolelle (Kuva 30).

    g330650

    Kuva 30

    1. Ohjaamon takaikkuna (PSA)
    2. Katon alempi tyyny (PSA)

  3. Irrota taustakalvo ja asenna katon ylempi tyyny kaatumissuojausjärjestelmän asennuskannattimeen (Kuva 31).

    g330648

    Kuva 31

    1. Kaatumissuojausjärjestelmän asennuskannatin
    2. Katon ylempi tyyny(PSA)

Ovisivujen tyynyjen asennus

Irrota taustakalvo ja asenna ovisivujen tyynyt kuvan mukaisesti (Kuva 32).

g330683

Kuva 32

  1. Ovisivun vasen tyyny (PSA)
  2. Sivupaneeli
  3. Ovisivun oikea tyyny(PSA)

Asennuspaneelin tyynyjen asennus

Irrota taustakalvo ja asenna asennuspaneelin tyynyt ohjaamon ohjauspaneelin sivuille kuvan mukaisesti (Kuva 33).

g330684

Kuva 33

  1. Ohjaamon ohjauspaneeli
  2. Asennuspaneelin tyynyt(PSA)

Sarjan asennuksen viimeistely

Istuimen asennus

  1. Kiinnitä istuin istuimen jalustaan aikaisemmin irrotetuilla muttereilla.

    Istuin on asennettava samoihin reikiin, joista kiinnitystarvikkeet irrotettiin kohdassa Istuimen irrotus.

    g299346

    Kuva 34

    1. Mutteri

  2. Asenna mahdollisesti aikaisemmin irrotetut johdinsarjakytkennät istuimeen.

Kumimaton asennus

Asenna kumimatto koneen lattiaan (Kuva 35).

g332924

Kuva 35

  1. Kumimatto

Akun kytkentä

Kytke akku. Katso lisätietoja koneen käyttöoppaan sähköjärjestelmän huoltoa käsittelevästä osasta.
