防音キット

1. ステアリングカバーの固定具を外して、カバーを取り外す（図 1）。

   Note: ここでプラグやパッドを取り付ける間、ひもを使ってステアリングカバーをハンドルにつるしておくと良いでしょう。



   図 1

   1. ステアリングカバー
   2. ボルト

2. 図 2のように、上下のステアリングコラム用プラグにカッターナイフで切れ目を入れる。



   図 2

   1. 上側ステアリングコラム用プラグ
   2. 下側ステアリングコラム用プラグ

3. 図 3のように、2個のプラグの接着剤（PSA）側から裏紙を剥がす。



   図 3

   1. 裏紙
   2. 感圧接着剤（プラグ）

4. 上側ステアリングプラグを取り付ける（図 4）。



   図 4

   1. 上側ステアリングプラグ（PSA）

5. 下側ステアリングプラグを図 5に示すように取り付ける。上側ステアリングプラグにきっちり貼り付けること。



   図 5

   1. 下側ステアリングプラグ（PSA）

6. ステアリングパッドの裏紙を剥がしてパッドを貼り付ける（図 6）。



   図 6

   1. 取り付けタブプラグ（PSA）
   2. ステアリングパッド（PSA）

7. 取り付けタブプラグ（3 枚）の裏紙を剥がして、フロアパンに開いている穴の上にプラグを貼り付ける（図 6）。

8. ステアリングプラグの裏紙を剥がして、ステアリングカバーにプラグを貼り付ける（図 7）。

   図 8 は、ステアリングカバーに、ステアリングプラグを取り付けた状態を上から見たもの。



   図 7

   1. ステアリングプラグ（PSA）
   2. ステアリングカバー（図は切断図）


   図 8

   上面図

   1. ステアリングプラグ

9. ステアリングカバーを取り付ける（図 9）。



   図 9

   1. ステアリングカバー
   2. ボルト

1. ゴム製のフロアマットを取りのぞく（図 10）。



   図 10

   1. ゴム製フロアマット

2. フロアパッド（センター用とコーナー用）の裏紙を剥がして、フロアに貼り付ける（図 11）。



   図 11

   1. コーナー用フロアパッド（PSA）
   2. センター用フロアパッド（PSA）

以下の手順で、運転席ベースから運転席を取り外す。

1. 運転席をベースに固定しているナットを取り外す（図 12）。

   Note: ナットは捨てないこと。



   図 12

   1. ナット

2. 運転席に接続されているワイヤハーネスをすべて外す。

3. 運転席ベースから運転席を取り外す。

   • 後に、運転席をベースに元通りに取り付けるので、どの取り付け穴を使用していたかを記録しておくこと。

   • シート用パッドの取り付け時（ステップ1 - 3）には、一人が運転席を持ち上げている間にもう一人がパッドの取り付けを行う。

1. ブレーキカバーをフロアに固定している押し込みファスナーを外す（図 13）。

   • ブレーキカバーの左側：プラグを切断する。

   • ブレーキカバーの右側：カバーからプラグを引き抜き、プラグは捨てずに保存。



   図 13

   1. プラグ（全部で 4 個、図では 2 個を表示）

2. ブレーキカバーを外す。

3. USB充電キット（オプション）を装備しているマシンでは以下の作業を行う：

   1. ブレーキカバーにある USB についているワイヤ端子（2個）を外す。

   2. ブレーキカバーから USBを外す。

4. ブレーキ用プラグの裏紙を剥がしてプラグを貼り付ける（図 14）。



   図 14

   1. ブレーキ用プラグ（幅 7.6 cm；PSA）
   2. ブレーキ用プラグ（幅 3.1 cm；PSA）

5. 上側ブレーキカバー用ウレタン部材の上面の裏紙を剥がしてウレタンをブレーキカバーに貼り付ける（図 15）。

   図 16は、カバーにウレタン部材を取り付けた状態の上面と断面（側面）を示す。



   図 15

   1. ブレーキカバー
   2. 上ブレーキ用ウレタン部材（PSA）
   3. 下ブレーキ用ウレタン部材


   図 16

   1. 上面図
   2. 切断（側面）図
   3. 上ブレーキ用ウレタン部材（PSA — 両面）
   4. 下ブレーキ用ウレタン部材

6. 上側ブレーキカバー用ウレタン部材の下面の裏紙を剥がす（図 15).

7. 上側ブレーキカバー用ウレタン部材に、下側ブレーキカバー用ウレタン部材を貼り付ける（図 15と図 16）。

8. USB充電キット（オプション）を装備しているマシンでは以下の作業を行う：

   1. ブレーキカバーに USBを取り付ける。

   2. マシンのハーネスのワイヤ端子（2個）を USB ポートに接続する。

9. 先ほど外した押し込みファスター（2個）を使用してブレーキカバーを取り付ける（図 13）。

1. 下側ファイアウォールのパッドの裏紙を剥がしてパッドを貼り付ける（図 17）。



   図 17

   1. 下側ファイアウォール（PSA）
   2. 上側ファイアウォール（PSA）

2. 上側ファイアウォールのパッドの裏紙を剥がしてパッドを貼り付ける（図 17）。

3. ファイアウォールタイルパッドの裏紙を剥がしてパッドを貼り付ける（図 18）。



   図 18

   1. 後部ウインドウ用パッド（PSA）
   2. ファイアウォールタイルパッド（PSA）

4. 後ろ窓用パッドの裏紙を剥がしてパッドを貼り付ける（図 18）。

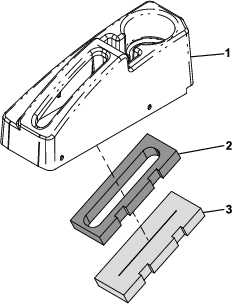

1. シートベース用パッド（薄手）を、座席ベースの内側に取り付ける（図 19）。



   図 19

   1. シートベース用パッド（厚手）
   2. シートベース用パッド（薄手）
   3. シートベース

2. シートベース用パッド（厚手）を、座席ベースの内側に取り付ける（図 19）。

3. シートベースの周囲にシート用パッドを取り付ける（図 20）。



   図 20

   1. シート用パッド
   2. シートベース

コーナーパッドの裏紙を剥がしてパッドを図 21のように貼り付ける。

図 21

1. コーナー用パッド（PSA）

ROPS チューブにROPS 用プラグを取り付ける（図 22）。

図 22

1. ROPS 用プラグ
2. ROPS チューブ
3. プラグ（チューブ内部での状態）

1. キャブの後サイドカバーを取り外す（図 23と図 24）。

   Note: ボルトは再使用する。



   図 23

   サイドカバーは再使用する。



   図 24

   図は左側を示す

   1. マウントパネル用ブラケット
   2. 後サイドカバー
   3. ボルト

2. ホースとワイヤハーネスの上から後部ピラー用パッドを取り付ける（図 25）。



   図 25

   図は左側を示す

   1. マウントパネル用ブラケット
   2. 横転保護バー（ROPS）
   3. 後部ピラー用パッド

3. 吸音パネルと外側ピラー用パッドの裏紙を剥がして、図 26と図 27に示すように取り付ける。

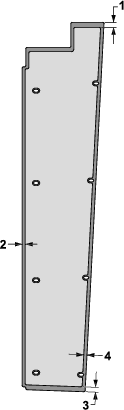

   図 27は、外側ピラー用パッドと吸音パネルを後部ピラーカバーに取り付ける時の正しい寸法を示す。



   図 26

   図は左側パネルとパッド

   1. 吸音パネル（PSA）
   2. 後ピラーカバー
   3. 外側ピラー用パッド（PSA）


   図 27

   図は左側パネル

   1. 13.5 mm
   2. 7.9 mm
   3. 12.7 mm
   4. 8.4 mm

4. 先ほど外したボルトを使用して、後ピラーカバーアセンブリ（= 外側ピラー用パッド + 後ピラーカバー ＋ 吸音パネル）をマウントパネル用ブラケットに取り付ける（図 28）。

   アセンブリは、外側ピラー用パッドがオペレータの方を向くように取り付けること。



   図 28

   図は左側を示す

   1. マウントパネル用ブラケット
   2. 後部ピラー用パッド
   3. 後ピラーカバーアセンブリ
   4. ボルト

1. ROPS用パッドの裏紙を剥がして、ROPSのマウントにパッドを貼り付ける（図 29）。



   図 29

   1. ROPS パッド（PSA）
   2. ROPS マウント

2. 天井用下側パッドの裏紙を剥がして、キャブの後窓の上部に貼り付ける（図 30）。



   図 30

   1. キャブの後窓（PSA）
   2. 天井用下側パッド（PSA）

3. 天井用上側パッドの裏紙を剥がして、ROPSのマウントブラケットにパッドを貼り付ける（図 31）。



   図 31

   1. ROPS 取り付けブラケット
   2. 天井用上側パッド（PSA）

ドアサイド用パッドの裏紙を剥がしてパッドを図 32のように貼り付ける。

図 32

1. 左側ドアサイド用パッド（PSA）
2. サイドパネル
3. 右側ドアサイド用パッド（PSA）

マウントパネル用パッドの裏紙を剥がして、図 33のようにキャブのコントロールパネルの両脇にパッドを取り付ける。

図 33

1. キャブのコントロールパネル
2. マウントパネル用パッド（PSA）

1. 先ほど外したナットを使用して運転席をベースに固定する。

   先ほど運転席を取り外すでナットを外した穴に取り付けること。



   図 34

   1. ナット

2. 運転席に接続されていたワイヤハーネスをすべて元通りに接続する。

マシンのフロアにゴム製フロアマットを取り付ける（図 35）。

図 35

1. ゴム製フロアマット

バッテリーに接続する;マシンのオペレーターズマニュアルの電気系統の整備の項を参照。
