Kit de redução de ruído

Unidade de tração Groundsmaster® 3200 ou 3300 com ambiente de inverno

Model No. 140-6721-Serial No. and Up

Instalação

O kit de redução de ruído pode ser instalado no seguinte:

  • Unidades de tração (modelos 31903 e 31909)

  • Ambiente de inverno (modelo 31990)

Preparação da máquina

  1. Estacione a máquina numa superfície nivelada.

  2. Engate o travão de estacionamento.

  3. Desça o acessório.

  4. Desligue o motor e retire a chave.

  5. Desligue a bateria; consulte a secção de manutenção do sistema elétrico do Manual do utilizador.

Instalação dos componentes do piso

Peças necessárias para este passo:

Tampão da direção1
Tampão superior da direção1
Tampão inferior da direção1
Almofada da direção1
Tampão da patilha de montagem3
Tapete do canto do piso1
Tapete do centro do piso1
Tampão dos travões – 7,6 cm de largura1
Tampão dos travões – 3,1 cm de largura1
Tampão do ROPS4
Tapete da base do banco (fino)1
Tapete da base do banco (grosso)1
Tapete do banco1
Tapete da janela traseira1
Almofada do corta-vento inferior 1
Almofada do corta-vento superior1
Almofada retangular do corta-vento1
Esponja superior dos travões1
Esponja inferior dos travões1
Almofada do canto direito1
Almofada do canto esquerdo1

Instalação da cobertura da direção e tampões da coluna da direção

  1. Remova as fixações e eleve a cobertura da direção para fora do caminho (Figura 1).

    Note: Enquanto instala os tampões/almofadas neste procedimento, pode utilizar fio para prender a cobertura da direção ao volante.

    g330592

    Figura 1

    1. Cobertura da direção
    2. Parafuso

  2. Utilize uma faca para cortar os tampões superior e inferior da coluna da direção como se mostra na Figura 2.

    g349336

    Figura 2

    1. Tampão superior da coluna da direção
    2. Tampão inferior da coluna da direção

  3. Remova a película posterior do lado do autocolante com sensor de pressão (PSA) dos dois tampões como se mostra na Figura 3.

    g332885

    Figura 3

    1. Película posterior
    2. Autocolante com sensor de pressão (tampão)

  4. Instale o tampão superior da direção (Figura 4).

    g330593

    Figura 4

    1. Tampão superior da direção (PSA)

  5. Instale o tampão inferior da direção como se mostra na Figura 5. Certifique-se de que aderiu ao tampão superior da direção.

    g330591

    Figura 5

    1. Tampão inferior da direção (PSA)

  6. Remova a película posterior e instale a almofada da direção (Figura 6).

    g330645

    Figura 6

    1. Tampões da patilha de montagem (PSA)
    2. Almofada da direção (PSA)

  7. Remova a película posterior e instale os três tampões da patilha de montagem sobre os furos no painel do piso (Figura 6).

  8. Remova a película posterior e instale o tampão da direção na cobertura da direção (Figura 7).

    Figura 8 Mostra uma vista superior do tampão da direção instalado na cobertura da direção.

    g331281

    Figura 7

    1. Tampão da direção (PSA)
    2. Cobertura da direção (mostrada vista cortada)
    g331294

    Figura 8

    Vista superior

    1. Tampão da direção

  9. Instale a cobertura da direção (Figura 9).

    g330592

    Figura 9

    1. Cobertura da direção
    2. Parafuso

Instalação dos tapetes do piso

  1. Retire o tapete do piso de borracha (Figura 10).

    g331308

    Figura 10

    1. Tapete do piso de borracha

  2. Retire a película posterior e instale os tapetes do piso central e de canto no piso da plataforma (Figura 11).

    g330624

    Figura 11

    1. Tapete do canto do piso (PSA)
    2. Tapete do centro do piso (PSA)

Remoção do banco

Realize os passos seguintes para remover o banco da base do banco:

  1. Remova as porcas que prendem o banco à base do banco (Figura 12).

    Note: Guarde as porcas.

    g299346

    Figura 12

    1. Porca

  2. Remova quaisquer ligações da cablagem do banco.

  3. Remova o banco da base do banco.

    • Anote a posição do banco montado na base do banco, uma vez que o banco tem de ser reinstalado nos mesmos furos.

    • Para instalar as almofadas do banco (passos 1 a 3), peça a um ajudante que segure o banco acima da base do banco.

Instalação da cobertura dos travões e tampões

  1. Remova as fixações de pressão que prendem a cobertura dos travões ao piso (Figura 13).

    • Lado esquerdo da cobertura dos travões: corte os tampões.

    • Lado direito da cobertura dos travões: puxe os tampões para fora da cobertura e guarde os tampões.

    g301501

    Figura 13

    1. Tampões (4 total - 2 mostrados)

  2. Remova a cobertura dos travões.

  3. Se estiver instalado o kit opcional de carregamento por USB, realize os seguintes passos:

    1. Desligue os dois terminais da porta USB na cobertura dos travões.

    2. Remova a porta USB da cobertura dos travões.

  4. Remova a película posterior e instale os tampões dos travões (Figura 14).

    g330731

    Figura 14

    1. Tampão dos travões (7,6 cm de largura – PSA)
    2. Tampão dos travões (3,1 cm de largura – PSA)

  5. Remova a película posterior da parte superior da esponja da cobertura superior dos travões e instale-a na cobertura dos travões (Figura 15).

    Figura 16 Mostra uma vista superior e uma cortada (lateral) da esponja instalada na cobertura.

    g331282

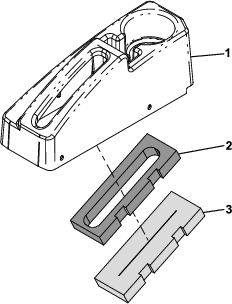

    Figura 15

    1. Cobertura dos travões
    2. Esponja superior dos travões (PSA)
    3. Esponja inferior dos travões
    g331283

    Figura 16

    1. Vista superior
    2. Vista cortada (lateral)
    3. Esponja superior dos travões (PSA – ambos os lados)
    4. Esponja inferior dos travões

  6. Remova a película posterior da parte inferior da esponja superior da cobertura dos travões (Figura 15).

  7. Instale a esponja inferior da cobertura dos travões na esponja superior da cobertura dos travões (Figura 15 e Figura 16).

  8. Se estiver instalado o kit opcional de carregamento por USB, realize os seguintes passos:

    1. Instale a porta USB na cobertura dos travões.

    2. Ligue os dois terminais da cablagem da máquina na porta USB.

  9. Instale a cobertura dos travões com as duas fixações de pressão removidas (Figura 13).

Instalação das almofadas do corta-vento

  1. Remova a película posterior e instale a almofada do corta-vento inferior (Figura 17).

    g330760

    Figura 17

    1. Almofada do corta-vento inferior (PSA)
    2. Almofada do corta-vento superior (PSA)

  2. Remova a película posterior e instale a almofada do corta-vento superior (Figura 17).

  3. Remova a película posterior e instale a almofada retangular do corta-vento (Figura 18).

    g330759

    Figura 18

    1. Tapete da janela traseira (PSA)
    2. Almofada retangular do corta-vento (PSA)

  4. Remova a película posterior e instale o tapete da janela traseira (Figura 18).

Instalação das almofadas do banco

  1. Instale a almofada da base do banco (fina) no interior da base do banco (Figura 19).

    g330729

    Figura 19

    1. Almofada da base do banco (grossa)
    2. Almofada da base do banco (fina)
    3. Base do banco

  2. Instale a almofada da base do banco (grossa) no interior da base do banco (Figura 19).

  3. Instale a almofada do banco em redor da base do banco (Figura 20).

    g330728

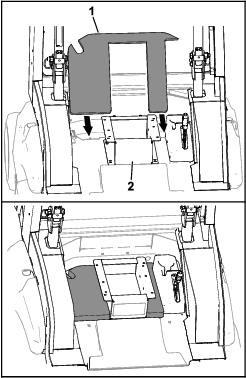

    Figura 20

    1. Tapete do banco
    2. Base do banco

Instalação dos tapetes do canto

Remova a película posterior e instale tapetes do canto como se mostra na Figura 21.

g330727

Figura 21

  1. Tapetes do canto (PSA)

Instalação dos tampões do ROPS

Coloque os tampões do ROPS nos tubos do ROPS (Figura 22).

g330696

Figura 22

  1. Tampões do ROPS
  2. Tubos do ROPS
  3. Tampões (posicionados no tubo)

Instalação dos componentes superiores da estrutura

Peças necessárias para este passo:

Tapete do pilar traseiro2
Almofada da porta do lado esquerdo1
Almofada da porta do lado direito1
Almofada superior do teto1
Almofada inferior do teto1
Almofada de montagem do painel2
Cobertura traseira esquerda do pilar1
Cobertura traseira direita do pilar1
Painel esquerdo abafador do som 1
Painel direito abafador do som1
Almofada exterior esquerda do pilar1
Almofada exterior direita do pilar1

Instalação das almofadas do painel lateral

  1. Remova as coberturas laterais traseiras da cabina (Figura 23 e Figura 24).

    Note: Guarde os parafusos.

    g330651

    Figura 23

    Coberturas laterais traseiras

    g330652

    Figura 24

    Lado esquerdo mostrado

    1. Suporte de montagem do painel
    2. Cobertura do lado direito
    3. Parafuso

  2. Instale as almofadas traseiras do pilar sobre os tubos e cablagens (Figura 25).

    g330647

    Figura 25

    Lado esquerdo mostrado

    1. Suporte de montagem do painel
    2. ROPS
    3. Tapete do pilar traseiro

  3. Remova a película posterior e monte os painéis abafadores do som e as almofadas exteriores do pilar nas coberturas traseiras do pilar como se mostra na Figura 26 e na Figura 27.

    Figura 27 Mostra as dimensões adequadas para a instalação das almofadas exteriores do pilar e painéis abafadores do som nas coberturas traseiras do pilar.

    g331296

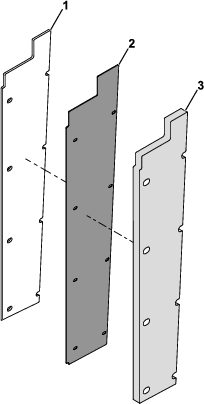

    Figura 26

    Mostrados os painéis/almofadas do lado esquerdo

    1. Painel abafador do som (PSA)
    2. Cobertura do pilar traseiro
    3. Almofada do pilar exterior (PSA)
    g331309

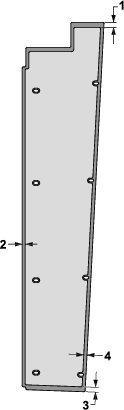

    Figura 27

    Mostrado o painel do lado esquerdo

    1. 13,5 mm
    2. 7,9 mm
    3. 12,7 mm
    4. 8,4 mm

  4. Utilize os parafusos previamente removidos para instalar o conjunto da cobertura traseira do pilar (ou seja, almofadas exteriores do pilar, coberturas exteriores do pilar e painéis abafadores do som) aos suportes de montagem do painel (Figura 28).

    Instale o conjunto de forma a que a almofada exterior do pilar fique virada para o operador.

    g330646

    Figura 28

    Lado esquerdo mostrado

    1. Suporte de montagem do painel
    2. Tapete do pilar traseiro
    3. Conjunto da cobertura traseira do pilar
    4. Parafuso

Instalação das almofadas do teto

  1. Remova a película posterior e instale as almofadas do ROPS na montagem do ROPS (Figura 29).

    g330649

    Figura 29

    1. Tapete do ROPS (PSA)
    2. Montagem do ROPS

  2. Remova a película posterior e instale a almofada inferior do teto acima da janela traseira da cabina (Figura 30).

    g330650

    Figura 30

    1. Janela traseira da cabina (PSA)
    2. Almofada inferior do teto (PSA)

  3. Remova a película posterior e instale a almofada superior do teto no suporte de montagem do ROPS (Figura 31).

    g330648

    Figura 31

    1. Suporte de montagem do ROPS
    2. Almofada superior do teto (PSA)

Instalação das almofadas laterais da porta

Remova a película posterior e instale as almofadas laterais da porta como se mostra na Figura 32.

g330683

Figura 32

  1. Almofada da porta do lado esquerdo (PSA)
  2. Painel lateral
  3. Almofada da porta do lado direito (PSA)

Instalação das almofadas do painel de montagem

Remova a película posterior e instale as almofadas do painel de montagem nas laterais do painel de controlo da cabina como se mostra na Figura 33.

g330684

Figura 33

  1. Painel de controlo da cabina
  2. Almofadas do painel de montagem (PSA)

Conclusão da instalação do kit

Instalação do banco

  1. Utilize as porcas previamente removidas para prender o banco à base do banco.

    O banco deve ser instalado nos mesmos furos dos quais removeu as ferragens em Remoção do banco.

    g299346

    Figura 34

    1. Porca

  2. Instale quaisquer ligações de cablagem previamente desligadas ao banco.

Instalação do tapete do piso de borracha

Instale o tapete do piso de borracha no piso da máquina (Figura 35).

g332924

Figura 35

  1. Tapete do piso de borracha

Ligação da bateria

Ligue a bateria; consulte a secção de manutenção do sistema elétrico do Manual do utilizador da máquina.
