Комплект для снижения уровня шума

Тяговый блок Groundsmaster® серии 3200 или 3300 с зимним корпусом

Model No. 140-6721-Serial No. and Up

Монтаж

Комплект для снижения уровня шума можно установить на следующие машины и узлы:

  • Тяговые блоки (модели 31903 и 31909)

  • Зимний корпус (модель 31990).

Подготовка машины

  1. Установите машину на ровной поверхности.

  2. Включите стояночный тормоз.

  3. Опустите навесное оборудование.

  4. Выключите двигатель и извлеките ключ из замка зажигания.

  5. Отсоедините аккумулятор; см. раздел «Техническое обслуживание электрической системы» в Руководстве оператора.

Установка компонентов пола

Детали, требуемые для этой процедуры:

Заглушка рулевого управления1
Верхняя заглушка рулевого управления1
Нижняя заглушка рулевого управления1
Накладка рулевого управления1
Заглушка монтажного выступа3
Угловая накладка пола1
Средняя накладка пола1
Заглушка тормоза – ширина 7,6 см1
Заглушка тормоза – ширина 3,1 см1
Заглушка конструкции защиты оператора при опрокидывании машины (ROPS)4
Накладка основания сиденья (тонкая)1
Накладка основания сиденья (толстая)1
Накладка сиденья1
Накладка заднего окна1
Нижняя накладка противопожарной перегородки1
Верхняя накладка противопожарной перегородки1
Накладка противопожарной плитки1
Верхний элемент из пеноматериала для тормоза1
Нижний элемент из пеноматериала для тормоза1
Правая угловая накладка1
Левая угловая накладка1

Установка крышки рулевого управления и заглушек рулевой колонки

  1. Снимите крепежные детали и поднимите крышку рулевого управления вверх, чтобы она не мешала выполнению действий (Рисунок 1).

    Note: При установке заглушек/накладок в ходе данной процедуры можно использовать веревку, чтобы прикрепить крышку рулевого управления к рулевому колесу.

    g330592

    Рисунок 1

    1. Крышка рулевого управления
    2. Болт

  2. Отрежьте универсальным ножом верхнюю и нижнюю заглушки рулевой колонки, как показано на Рисунок 2.

    g349336

    Рисунок 2

    1. Верхняя заглушка рулевой колонки
    2. Нижняя заглушка рулевой колонки

  3. На 2 заглушках снимите защитную пленку со стороны, на которую нанесен чувствительный к давлению клей (PSA), как показано на Рисунок 3.

    g332885

    Рисунок 3

    1. Защитная пленка
    2. Чувствительный к давлению клей (заглушка)

  4. Установите верхнюю заглушку рулевого управления (Рисунок 4).

    g330593

    Рисунок 4

    1. Верхняя заглушка рулевого управления(PSA)

  5. Установите нижнюю заглушку рулевого управления, как показано на Рисунок 5. Убедитесь в том, что она приклеилась к верхней заглушке рулевого управления.

    g330591

    Рисунок 5

    1. Нижняя заглушка рулевого управления(PSA)

  6. Снимите защитную пленку и установите накладку рулевого управления (Рисунок 6).

    g330645

    Рисунок 6

    1. Заглушки монтажных проушин (PSA)
    2. Накладка рулевого управления (PSA)

  7. Удалите защитную пленку и установите 3 заглушки монтажных проушин в отверстия днища кузова. (Рисунок 6).

  8. Удалите защитную пленку и установите заглушку рулевого управления в крышку рулевого управления (Рисунок 7).

    На Рисунок 8 показан вид сверху заглушки рулевого управления, установленной в крышке рулевого управления.

    g331281

    Рисунок 7

    1. Заглушка рулевого управления(PSA)
    2. Крышка рулевого управления (показан вид в разрезе)
    g331294

    Рисунок 8

    Вид сверху

    1. Заглушка рулевого управления

  9. Установите крышку рулевого управления (Рисунок 9).

    g330592

    Рисунок 9

    1. Крышка рулевого управления
    2. Болт

Установка накладок пола

  1. Снимите резиновый напольный коврик (Рисунок 10).

    g331308

    Рисунок 10

    1. Резиновый напольный коврик

  2. Удалите защитную пленку и установите среднюю и угловую накладки пола на пол платформы (Рисунок 11).

    g330624

    Рисунок 11

    1. Угловая накладка пола (PSA)
    2. Средняя накладка пола (PSA)

Снятие сиденья

Выполните следующие действия для снятия сиденья с его основания:

  1. Отверните гайки крепления сиденья к его основанию (Рисунок 12).

    Note: Сохраните гайки.

    g299346

    Рисунок 12

    1. Гайка

  2. Снимите все соединения жгутов проводов с сиденья.

  3. Снимите сиденье с его основания.

    • Отметьте положение установленного сиденья относительно его основания, так как сиденье необходимо установить в те же отверстия.

    • Чтобы установить накладки сиденья (пункты с 1 по 3), вместе с помощником удерживайте сиденье над его основанием.

Установка крышки тормоза и заглушек

  1. Снимите вставные защелки, которые крепят крышку тормоза к полу (Рисунок 13).

    • Левая сторона крышки тормоза: отрежьте заглушки.

    • Правая сторона крышки тормоза: вытяните заглушки из крышки и сохраните их.

    g301501

    Рисунок 13

    1. Заглушки (всего 4 шт. – показаны 2 шт.)

  2. Снимите крышку тормоза.

  3. Если установлен дополнительный комплект для зарядки с USB разъемом, выполните следующие действия:

    1. Отсоедините 2 клеммы от USB порта в крышке тормоза.

    2. Снимите USB порт с крышки тормоза.

  4. Снимите защитную пленку и установите заглушки тормоза (Рисунок 14).

    g330731

    Рисунок 14

    1. Заглушка тормоза (ширина 7,6 см – PSA)
    2. Заглушка тормоза (ширина 3,1 см – PSA)

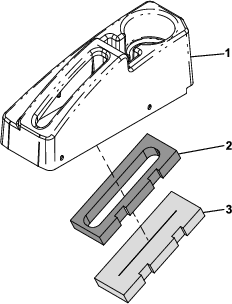

  5. Снимите защитную пленку с верхней стороны верхнего элемента из пеноматериала для крышки тормоза и установите его на крышку тормоза Рисунок 15.

    На Рисунок 16 показан вид сверху и вид в разрезе (сбоку) элемента из пеноматериала, установленного в крышку.

    g331282

    Рисунок 15

    1. Крышка тормоза
    2. Верхний элемент из пеноматериала для тормоза(PSA)
    3. Нижний элемент из пеноматериала для тормоза
    g331283

    Рисунок 16

    1. Вид сверху
    2. Вид в разрезе (сбоку)
    3. Верхний элемент из пеноматериала для тормоза(PSA – с обеих сторон)
    4. Нижний элемент из пеноматериала для тормоза

  6. Снимите защитную пленку с нижней стороны верхнего элемента из пеноматериала для крышки тормоза (Рисунок 15).

  7. Установите нижний элемент из пеноматериала для крышки тормоза на верхний элемент из пеноматериала для крышки тормоза (Рисунок 15 и Рисунок 16).

  8. Если установлен опциональный комплект зарядного устройства с разъемом USB, произведите следующие действия:

    1. Установите USB порт в крышку тормоза.

    2. Подсоедините 2 клеммы жгута электропроводки машины к USB порту.

  9. Установите крышку тормоза с помощью 2 снятых ранее вставных защелок (Рисунок 13).

Установка накладок противопожарной перегородки

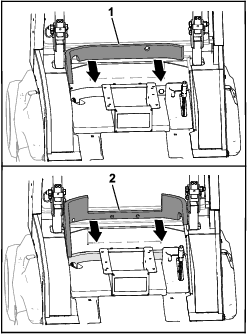

  1. Снимите защитную пленку и установите нижнюю часть накладки противопожарной перегородки (Рисунок 17).

    g330760

    Рисунок 17

    1. Нижняя часть накладки противопожарной перегородки (PSA)
    2. Верхняя часть накладки противопожарной перегородки (PSA)

  2. Снимите защитную пленку и установите верхнюю часть накладки противопожарной перегородки (Рисунок 17).

  3. Снимите защитную пленку и установите накладку противопожарной плитки (Рисунок 18).

    g330759

    Рисунок 18

    1. Накладка заднего окна (PSA)
    2. Накладка противопожарной плитки (PSA)

  4. Снимите защитную пленку и установите накладку заднего окна (Рисунок 18).

Установка накладок сиденья

  1. Установите накладку основания сиденья (тонкую) внутрь основания сиденья (Рисунок 19).

    g330729

    Рисунок 19

    1. Накладка основания сиденья (толстая)
    2. Накладка основания сиденья (тонкая)
    3. Основание сиденья

  2. Установите накладку основания сиденья (толстую) внутрь основания сиденья (Рисунок 19).

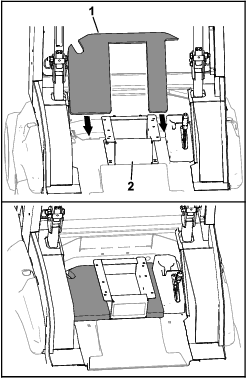

  3. Установите накладку сиденья вокруг основания сиденья (Рисунок 20).

    g330728

    Рисунок 20

    1. Накладка сиденья
    2. Основание сиденья

Установка угловых накладок

Снимите защитную пленку и установите угловые накладки, как показано на Рисунок 21.

g330727

Рисунок 21

  1. Угловые накладки (PSA)

Установка заглушек конструкции ROPS

Вставьте заглушки конструкции ROPS в трубы конструкции ROPS (Рисунок 22).

g330696

Рисунок 22

  1. Заглушки конструкции ROPS
  2. Трубы конструкции ROPS
  3. Заглушки (установленные в трубе)

Установка верхних компонентов рамы

Детали, требуемые для этой процедуры:

Задняя накладка стойки2
Боковая накладка левой двери1
Боковая накладка правой двери1
Верхняя накладка потолка1
Нижняя накладка потолка1
Накладка монтажной панели2
Левая задняя крышка стойки1
Правая задняя крышка стойки1
Левая панель демпфирования звука1
Правая панель демпфирования звука1
Левая наружная накладка стойки1
Правая наружная накладка стойки1

Установка накладок боковых панелей

  1. Снимите задние боковые крышки кабины (Рисунок 23 и Рисунок 24).

    Note: Сохраните болты.

    g330651

    Рисунок 23

    Задние боковые крышки

    g330652

    Рисунок 24

    Показана левая сторона

    1. Кронштейн монтажной панели
    2. Правая задняя боковая крышка
    3. Болт

  2. Установите задние накладки стойки поверх шлангов и жгутов проводов (Рисунок 25).

    g330647

    Рисунок 25

    Показана левая сторона

    1. Кронштейн монтажной панели
    2. Конструкция ROPS (защиты оператора при опрокидывании машины)
    3. Задняя накладка стойки

  3. Удалите защитную пленку и установите шумоизолирующие панели и наружные накладки стоек на крышки задних стоек, как показано на Рисунок 26 и Рисунок 27.

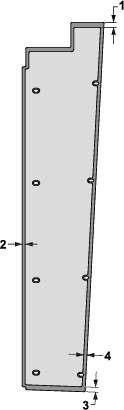

    На Рисунок 27 показаны правильные размеры для установки наружных накладок стойки и панелей демпфирования звука на задние крышки стойки.

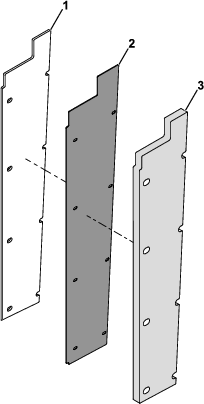

    g331296

    Рисунок 26

    Показаны левые боковые панели/накладки

    1. Панель демпфирования звука(PSA)
    2. Задняя крышка стойки
    3. Наружная накладка стойки(PSA)
    g331309

    Рисунок 27

    Показана левая боковая панель

    1. 13,5 мм
    2. 7,9 мм
    3. 12,7 мм
    4. 8,4 мм

  4. Используйте ранее снятые болты для установки задней крышки стойки в сборе (т.е. наружные накладки стойки, задние крышки стойки и панели демпфирования звука) на кронштейны монтажной панели (Рисунок 28).

    Установите узел таким образом, чтобы наружная накладка стойки была обращена в сторону оператора.

    g330646

    Рисунок 28

    Показана левая сторона

    1. Кронштейн монтажной панели
    2. Задняя накладка стойки
    3. Задняя крышка стойки в сборе
    4. Болт

Установка накладок потолка

  1. Удалите защитную пленку и установите накладки конструкции ROPS на монтажные кронштейны конструкции ROPS (Рисунок 29).

    g330649

    Рисунок 29

    1. Накладка конструкции ROPS (PSA)
    2. Монтажный кронштейн конструкции ROPS

  2. Удалите защитную пленку и установите накладку нижней части потолка над задним окном кабины (Рисунок 30).

    g330650

    Рисунок 30

    1. Заднее окно кабины (PSA)
    2. Накладка нижней части потолка (PSA)

  3. Удалите защитную пленку и установите накладку верхней части потолка на монтажный кронштейн конструкции ROPS (Рисунок 31).

    g330648

    Рисунок 31

    1. Монтажный кронштейн конструкции ROPS
    2. Верхняя накладка потолка(PSA)

Установка боковых накладок дверей

Снимите защитную пленку и установите боковые накладки дверей, как показано на Рисунок 32.

g330683

Рисунок 32

  1. Боковая накладка левой двери (PSA)
  2. Боковая панель
  3. Боковая накладка правой двери(PSA)

Установка накладок монтажной панели

Удалите защитную пленку и установите накладки монтажной панели на боковые части панели управления кабины, как показано на Рисунок 33.

g330684

Рисунок 33

  1. Панель управления кабиной
  2. Накладки монтажной панели(PSA)

Завершение установки комплекта

Установка сиденья

  1. Используйте ранее снятые гайки для крепления сиденья к его основанию.

    Сиденье должно быть установлено в те же отверстия, из которых были сняты крепежные детали при выполнении действий, описанных в разделе Снятие сиденья.

    g299346

    Рисунок 34

    1. Гайка

  2. Подсоедините все ранее отсоединенные разъемы жгутов проводов к сиденью.

Установка резинового напольного коврика

Уложите резиновый напольный коврик на пол машины (Рисунок 35).

g332924

Рисунок 35

  1. Резиновый напольный коврик

Подсоединение аккумулятора

Подсоедините аккумулятор; см. раздел «Техническое обслуживание электрической системы» в Руководстве оператора для вашей машины.
