Ljudreduceringssats

1. Ta bort fästelementen och lyft styrkåpan ur vägen (Figur 1).

   Note: När du monterar pluggarna/plattorna i denna procedur kan du använda snöre för att fästa styrkåpan på ratten.



   Figur 1

   1. Styrkåpa
   2. Skruv

2. Kapa de övre och nedre styrkolonnspluggarna med en brytbladskniv enligt Figur 2.



   Figur 2

   1. Övre styrkolonnplugg
   2. Nedre styrkolonnplugg

3. Ta bort stödfilmen från den tryckkänsliga häftsidan (TH) på de två pluggarna enligt Figur 3.



   Figur 3

   1. Stödfilm
   2. Tryckkänslig häftsida (plugg)

4. Montera den övre styrpluggen (Figur 4).



   Figur 4

   1. Övre styrplugg(TH)

5. Montera den nedre styrpluggen enligt Figur 5. Säkerställ att den sitter fast i den övre styrpluggen.



   Figur 5

   1. Nedre styrplugg(TH)

6. Ta bort stödfilmen och montera styrplattan (Figur 6).



   Figur 6

   1. Monteringflikpluggar (TH)
   2. Styrplatta (TH)

7. Ta bort stödfilmen och montera de tre monteringsflikpluggarna över hålen i fotplattan. (Figur 6).

8. Ta bort stödfilmen och montera styrpluggen på styrkåpan (Figur 7).

   Figur 8 visar den monterade styrpluggen i styrkåpan sett uppifrån.



   Figur 7

   1. Styrplugg(TH)
   2. Styrkåpa (genomskärningsvy visas)


   Figur 8

   Sett uppifrån

   1. Styrplugg

9. Montera styrkåpan (Figur 9).



   Figur 9

   1. Styrkåpa
   2. Skruv

1. Ta bort gummigolvmattan (Figur 10).



   Figur 10

   1. Gummigolvmatta

2. Ta bort stödfilmen och montera golvplattorna i mitten och på sidorna av plattformsgolvet (Figur 11).



   Figur 11

   1. Hörngolvplatta (TH)
   2. Mittgolvplatta (TH)

Utför följande steg för att ta bort sätet från sätessockeln:

1. Ta bort muttrarna som fäster sätet på sätessockeln (Figur 12).

   Note: Spara muttrarna.



   Figur 12

   1. Mutter

2. Ta bort eventuella kablageanslutningar från sätet.

3. Ta bort sätet från sätessockeln.

   • Notera hur sätet är monterat på sätessockeln, eftersom sätet måste sättas tillbaka i samma hål.

   • Be en medhjälpare att hålla sätet ovanför sätessockeln när du monterar sätesplattorna (steg 1 till 3).

1. Ta bort tryckfästelementen som fäster bromskåpan i golvet (Figur 13).

   • På bromskåpans vänstra sida: kapa pluggarna.

   • På bromskåpans högra sida: dra ut pluggarna från kåpan och spara dem.



   Figur 13

   1. Pluggar (4 totalt – 2 visas)

2. Ta bort bromskåpan.

3. Utför följande steg om den valbara USB-laddningssatsen är monterad:

   1. Koppla loss de två kabelanslutningarna från USB-porten i bromskåpan.

   2. Ta bort USB-porten från bromskåpan.

4. Ta bort stödfilmen och montera bromspluggarna (Figur 14).



   Figur 14

   1. Bromsplugg (7,6 cm bred – TH)
   2. Bromsplugg (3,1 cm bred – TH)

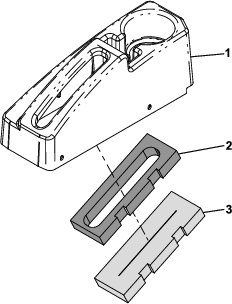

5. Ta bort stödfilmen från ovansidan av det övre skumgummit till bromskåpan och montera det på bromskåpan (Figur 15).

   Figur 16 visar skummet monterat på kåpan i en vy sedd uppifrån och en genomskärningsvy från sidan.



   Figur 15

   1. Bromskåpa
   2. Övre bromsskum(TH)
   3. Nedre bromsskum


   Figur 16

   1. Sett uppifrån
   2. Genomskärningsvy (från sidan)
   3. Övre bromsskum(TH – båda sidor)
   4. Undre bromsskumgummi

6. Ta bort stödfilmen från undersidan av det övre skumgummit till bromskåpan (Figur 15).

7. Fäst bromskåpans undre skumgummi på bromskåpans övre skumgummi (Figur 15 och Figur 16).

8. Utför följande steg om den valbara USB-laddningssatsen är monterad:

   1. Montera USB-porten i bromskåpan.

   2. Anslut de två kabelanslutningarna från maskinens kablage till USB-porten.

9. Montera bromskåpan med de två tidigare borttagna tryckfästelementen (Figur 13).

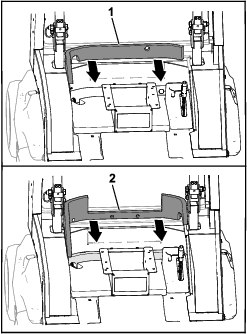

1. Ta bort stödfilmen och montera den nedre brandväggsplattan (Figur 17).



   Figur 17

   1. Nedre brandväggsplatta (TH)
   2. Övre brandväggsplatta (TH)

2. Ta bort stödfilmen och montera den övre brandväggsplattan (Figur 17).

3. Ta bort stödfilmen och montera brandväggens mittplatta (Figur 18).



   Figur 18

   1. Bakfönsterplatta (TH)
   2. Brandväggens mittplatta (TH)

4. Ta bort stödfilmen och montera bakfönsterplattan (Figur 18).

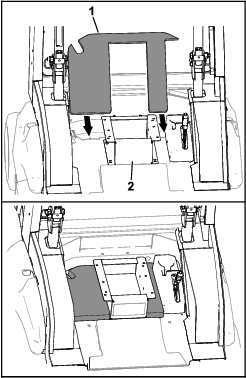

1. Montera sätessockelsplattan (tunn) inuti sätessockeln (Figur 19).



   Figur 19

   1. Sätessockelsplatta (tjock)
   2. Sätessockelsplatta (tunn)
   3. Sätessockel

2. Montera sätessockelsplattan (tjock) inuti sätessockeln (Figur 19).

3. Montera sätesplattan runt sätessockeln (Figur 20).



   Figur 20

   1. Sätesplatta
   2. Sätessockel

Ta bort stödfilmen och montera hörnplattorna enligt Figur 21.

Figur 21

1. Hörnplattor (TH)

Placera vältskyddspluggarna i vältskyddsrören (Figur 22).

Figur 22

1. Vältskyddspluggar
2. Vältskyddsrör
3. Pluggarna (placerade i röret)

1. Ta bort hyttens bakre sidoskydd (Figur 23 och Figur 24).

   Note: Spara skruvarna.



   Figur 23

   Bakre sidoskydd



   Figur 24

   Vänster sida visas

   1. Monteringspanelens fäste
   2. Bakre sidoskydd
   3. Skruv

2. Montera de bakre stolpplattorna över slangarna och kablaget (Figur 25).



   Figur 25

   Vänster sida visas

   1. Monteringspanelens fäste
   2. Vältskydd
   3. Bakre pelarplatta

3. Ta bort stödfilmen och montera ljuddämpningspanelerna och de yttre pelarplattorna på de bakre pelarskydden enligt Figur 26 och Figur 27.

   Figur 27 visar de korrekta måtten för montering av de yttre stolpplattorna och ljuddämpaningspanelerna på de bakre stolpkåporna.



   Figur 26

   Paneler/plattor på vänster sida visas

   1. Ljuddämpningspanel(TH)
   2. Bakre stolpkåpa
   3. Yttre stolpkåpa(TH)


   Figur 27

   Panel på vänster sida visas

   1. 13,5 mm
   2. 7,9 mm
   3. 12,7 mm
   4. 8,4 mm

4. Använd skruvarna du tog bort tidigare och montera den bakre stolpkåpsenheten (dvs. de yttre stolpplattorna, de bakre stolpkåporna och ljuddämpaningspanelerna) på monteringspanelens fästen (Figur 28).

   Montera enheten så att den yttre stolpplattan är vänd mot föraren.



   Figur 28

   Vänster sida visas

   1. Monteringspanelens fäste
   2. Bakre stolpplatta
   3. Bakre stolpkåpsenhet
   4. Skruv

1. Ta bort stödfilmen och montera vältskyddsplattorna på vältskyddsfästena (Figur 29).



   Figur 29

   1. Vältskyddsplatta (TH)
   2. Vältskyddsfäste

2. Ta bort stödfilmen och montera den nedre takplattan ovanför det bakre hyttfönstret (Figur 30).



   Figur 30

   1. Hyttens bakruta (TH)
   2. Nedre takplatta (TH)

3. Ta bort stödfilmen och montera den övre takplattan på vältskyddets monteringsfäste (Figur 31).



   Figur 31

   1. Vältskyddsmonteringsfäste
   2. Övre takplatta(TH)

Ta bort stödfilmen och montera dörrsidoplattorna enligt Figur 32.

Figur 32

1. Vänster dörrsidoplatta (TH)
2. Sidopanel
3. Höger dörrplatta(TH)

Ta bort stödfilmen och montera monteringspanelsplattorna på sidorna av hyttens kontrollpanel enligt Figur 33.

Figur 33

1. Hyttens kontrollpanel
2. Monteringspanelens plattor(TH)

1. Använd muttrarna du tog bort tidigare och fäst sätet på sätessockeln.

   Sätet ska monteras i samma hål som du tog bort fästelementen från i Ta bort sätet.



   Figur 34

   1. Mutter

2. Montera eventuella kablageanslutningar till sätet du kopplade från tidigare.

Montera gummigolvmattan på maskinens golv (Figur 35).

Figur 35

1. Gummigolvmatta

Anslut batteriet. Se avsnittet om underhåll av elsystemet i maskinens bruksanvisningen.
