Geluiddempingsset

1. Verwijder de bevestigingen en til de stuurkap uit de weg (Figuur 1).

   Note: Bij het monteren van de plugs/kussens in deze procedure kunt u een touw gebruiken om de stuurkap aan het stuurwiel te bevestigen.



   Figuur 1

   1. Stuurkap
   2. Bout

2. Snij de bovenste en onderste plug van de stuurkolom door met een breekmes; zie Figuur 2.



   Figuur 2

   1. Bovenste plug van stuurkolom
   2. Onderste plug van stuurkolom

3. Verwijder de rug van de zelfklevende zijde van de 2 plugs; zie Figuur 3.



   Figuur 3

   1. Rug
   2. Zelfklevende zijde (plug)

4. Monteer de bovenste stuurplug (Figuur 4).



   Figuur 4

   1. Bovenste stuurplug(zelfklevende zijde)

5. Monteer de onderste stuurplug zoals weergegeven in Figuur 5. Zorg dat deze vastzit aan de bovenste stuurplug.



   Figuur 5

   1. Onderste stuurplug(zelfklevende zijde)

6. Verwijder de rug en breng het stuurkussen aan (Figuur 6).



   Figuur 6

   1. Plugs van bevestigingslip (zelfklevende zijde)
   2. Stuurkussen (zelfklevende zijde)

7. Verwijder de rug en breng de 3 plugs van de bevestigingslip aan over de openingen in het vloerdeel (Figuur 6).

8. Verwijder de rug en breng de stuurplug aan op de stuurkap (Figuur 7).

   Figuur 8 is een bovenaanzicht van de stuurplug die in de stuurkap gemonteerd is.



   Figuur 7

   1. Stuurplug(zelfklevende zijde)
   2. Stuurkap (doorsnede)


   Figuur 8

   Bovenaanzicht

   1. Stuurplug

9. Monteer de stuurkap (Figuur 9).



   Figuur 9

   1. Stuurkap
   2. Bout

1. Verwijder de rubberen vloermat (Figuur 10).



   Figuur 10

   1. Rubberen vloermat

2. Verwijder de rug en breng het middelste vloerkussen en dat van de hoek aan op de vloer van het platform (Figuur 11).



   Figuur 11

   1. Vloerkussen voor hoek (zelfklevende zijde)
   2. Middelste vloerkussen (zelfklevende zijde)

Ga als volgt te werk om de stoel van de stoelbasis te nemen:

1. Verwijder de moeren waarmee de stoel aan de stoelbasis is bevestigd (Figuur 12).

   Note: Bewaar de moeren.



   Figuur 12

   1. Moer

2. Koppel eventuele kabelbomen van de stoel af.

3. Verwijder de stoel van de stoelbasis.

   • Let op de plaats waar de stoel op de stoelbasis stond: u moet de stoel later in dezelfde openingen monteren.

   • Om de stoelkussens te monteren (stap 1 tot 3), moet u iemand vragen om de stoel boven de stoelbasis te houden.

1. Verwijder de druknagels waarmee de remkap aan de vloer is bevestigd (Figuur 13).

   • Linkerkant van de remkap: snij de plugs.

   • Rechterkant van de remkap: trek de plugs uit de kap en bewaar de plugs.



   Figuur 13

   1. Plugs (4 in totaal – 2 afgebeeld)

2. Verwijder de remkap.

3. Als de optionele USB-oplaadpoort gemonteerd is, voert u de volgende stappen uit:

   1. Koppel de 2 kabelboomaansluitingen af van het USB-aansluitpunt in de remkap.

   2. Verwijder het USB-aansluitpunt van de remkap.

4. Verwijder de rug en breng de remplugs aan (Figuur 14).



   Figuur 14

   1. Remplug (7,6 cm breed – zelfklevende zijde)
   2. Remplug (3,1 cm breed – zelfklevende zijde)

5. Verwijder de rug van het schuim van de bovenste remkap, en breng het aan op de remkap (Figuur 15).

   Figuur 16 toont een bovenaanzicht en een zijdelingse doorsnede van het schuim dat in de kap gemonteerd is.



   Figuur 15

   1. Remkap
   2. Bovenste remschuim(zelfklevende zijde)
   3. Onderste remschuim


   Figuur 16

   1. Bovenaanzicht
   2. Zijdelingse doorsnede
   3. Bovenste remschuim(zelfklevend – beide zijden)
   4. Onderste remschuim

6. Verwijder de rug van de onderzijde van het schuim van de bovenste remkap (Figuur 15).

7. Breng het schuim van de onderste remkap aan op het schuim van de bovenste remkap (Figuur 15 en Figuur 16).

8. Als de optionele USB-oplaadpoort gemonteerd is, voert u de volgende stappen uit:

   1. Breng het USB-aansluitpunt aan in de remkap.

   2. Koppel de 2 aansluitingen van de machinekabelboom aan op de USB-poort.

9. Monteer de remkap met de 2 druknagels die u eerder verwijderd hebt (Figuur 13).

1. Verwijder de rug en breng het onderste brandschotkussen aan (Figuur 17).



   Figuur 17

   1. Onderste brandschotkussen (zelfklevende zijde)
   2. Bovenste brandschotkussen (zelfklevende zijde)

2. Verwijder de rug en breng het bovenste brandschotkussen aan (Figuur 17).

3. Verwijder de rug en breng het kussen van de brandschottegel aan (Figuur 18).



   Figuur 18

   1. Achterruitkussen (zelfklevende zijde)
   2. Kussen van brandschottegel (zelfklevende zijde)

4. Verwijder de rug en breng het achterruitkussen aan (Figuur 18).

1. Breng het kussen van de stoelbasis (dun) aan in de stoelbasis (Figuur 19).



   Figuur 19

   1. Kussen stoelbasis (dik)
   2. Kussen stoelbasis (dun)
   3. Stoelbasis

2. Breng het kussen van de stoelbasis (dik) aan in de stoelbasis (Figuur 19).

3. Monteer het stoelkussen rond de stoelbasis (Figuur 20).



   Figuur 20

   1. Stoelkussen
   2. Stoelbasis

Verwijder de rug en breng de hoekkussens aan zoals getoond in Figuur 21.

Figuur 21

1. Hoekkussens (zelfklevende zijde)

Plaats de pluggen van de rolbeugel in de rolbeugelbuizen (Figuur 22).

Figuur 22

1. Rolbeugelpluggen
2. Rolbeugelbuizen
3. Pluggen (aangebracht in buis)

1. Verwijder de achterkappen van de cabine (Figuur 23 en Figuur 24).

   Note: Bewaar de bouten.



   Figuur 23

   Achterkappen



   Figuur 24

   Linkerkant getoond

   1. Beugel van bevestigingspaneel
   2. Achterkap
   3. Bout

2. Monteer de kussens van de achterste stang over de slangen en kabelboom (Figuur 25).



   Figuur 25

   Linkerkant getoond

   1. Beugel van bevestigingspaneel
   2. Rolbeugel
   3. Kussen van achterste stang

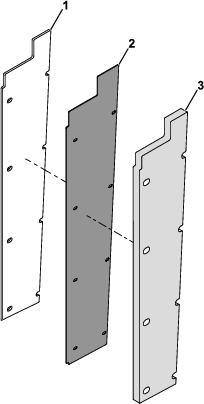

3. Verwijder de rug en monteer de geluiddempende panelen en de kussens van de buitenste stang op de kappen van de achterste stang; zie Figuur 26 en Figuur 27.

   Figuur 27 toont de juiste manier om de kussens van de buitenste stang en de geluiddempende panelen aan te brengen op de kappen van de achterste stang.



   Figuur 26

   Linkerpanelen en -kussens getoond

   1. Geluiddempend paneel(zelfklevende zijde)
   2. Kap van achterste stang
   3. Kussen van buitenste stang(zelfklevende zijde)

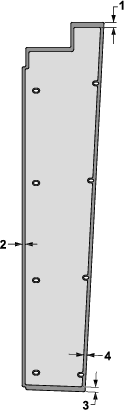

   Figuur 27

   Linkerpaneel getoond

   1. 13,5 mm
   2. 7,9 mm
   3. 12,7 mm
   4. 8,4 mm

4. Monteer de kap van de achterste stang (d.w.z. het kussen van de buitenste stang, de kap van de achterste stang, en de geluiddempende panelen) op de beugel van het bevestigingspaneel; gebruik hierbij de bouten die u eerder verwijderd hebt (Figuur 28).

   Monteer de kap met het kussen van de buitenste stang naar de bestuurder toe.



   Figuur 28

   Linkerkant getoond

   1. Beugel van bevestigingspaneel
   2. Kussen van achterste stang
   3. Kap van achterste stang
   4. Bout

1. Verwijder de rug en breng de rolbeugelkussens aan op de rolbeugelbevestigingen (Figuur 29).



   Figuur 29

   1. Rolbeugelkussen (zelfklevende zijde)
   2. Rolbeugelbevestiging

2. Verwijder de rug en breng het onderste plafondkussen aan boven de achterruit van de cabine (Figuur 30).



   Figuur 30

   1. Achterruit van cabine (zelfklevende zijde)
   2. Onderste plafondkussen (zelfklevende zijde)

3. Verwijder de rug en breng het bovenste plafondkussen aan op de montagebeugel van de rolbeugel (Figuur 31).



   Figuur 31

   1. Montagebeugel rolbeugel
   2. Bovenste plafondkussen(zelfklevende zijde)

Verwijder de rug en breng de zijkussens van de deuren aan zoals getoond in Figuur 32.

Figuur 32

1. Zijkussen van linkerdeur (zelfklevende zijde)
2. Zijpaneel
3. Zijkussen van rechterdeur(zelfklevende zijde)

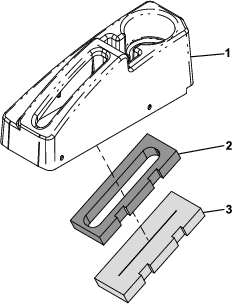

Verwijder de rug en monteer de kussens van het bevestigingspaneel aan de zijkanten van het bedieningspaneel van de cabine; zie Figuur 33.

Figuur 33

1. Bedieningspaneel van cabine
2. Kussens van bevestigingspaneel(zelfklevende zijde)

1. Bevestig de stoel aan de stoelbasis; gebruik hierbij de moeren die u eerder verwijderd hebt.

   U dient de stoel in de openingen te monteren waaruit u het bevestigingsmateriaal hebt verwijderd in De bestuurdersstoel verwijderen.



   Figuur 34

   1. Moer

2. Sluit eventuele afgekoppelde kabelbomen terug aan op de stoel.

Breng de rubberen vloermat aan op de vloer van de machine (Figuur 35).

Figuur 35

1. Rubberen vloermat

Sluit de accu aan; raadpleeg het onderdeel onderhoud elektrisch systeem in de Gebruikershandleiding van uw machine.
