Lydreduksjonssett

1. Fjern festeanordningene og løft rattdekselet opp og unna (Figur 1).

   Note: Du kan bruke en snor til å feste rattdekselet til rattet mens du monterer pluggene/platene i denne prosedyren.



   Figur 1

   1. Rattdeksel
   2. Bolt

2. Bruk en universalkniv til å kutte de øvre og nedre rattstammepluggene som vist i Figur 2.



   Figur 2

   1. Øvre rattstammeplugg
   2. Nedre rattstammeplugg

3. Fjern dekkpapiret fra den trykkfølsomme og selvklebende (PSA) siden av de to pluggene som vist i Figur 3.



   Figur 3

   1. Dekkpapir
   2. Trykkfølsom og selvklebende (plugg)

4. Monter den øvre rattpluggen (Figur 4).



   Figur 4

   1. Øvre styreplugg(PSA)

5. Monter den nedre rattpluggen som vist i Figur 5. Påse at den er festet til den øvre rattpluggen.



   Figur 5

   1. Nedre rattplugg(PSA)

6. Fjern dekkpapiret, og monter styreplaten (Figur 6).



   Figur 6

   1. Monteringstapplugger (PSA)
   2. Styreplate (PSA)

7. Fjern dekkpapiret, og monter de tre monteringstappluggene over hullene på gulvplaten. (Figur 6).

8. Fjern dekkpapiret, og monter rattpluggen på styredekselet (Figur 7).

   Figur 8 viser den rattpluggen montert i rattdekslet sett ovenfra.



   Figur 7

   1. Rattplugg(PSA)
   2. Rattdeksel (tverrsnittvisning)


   Figur 8

   Vist ovenfra

   1. Rattplugg

9. Monter rattdekselet (Figur 9).



   Figur 9

   1. Rattdeksel
   2. Bolt

1. Fjern gulvmatten (Figur 10).



   Figur 10

   1. Gulvmatte

2. Fjern dekkpapiret, og monter gulvplatene (midtre og hjørner) på plattformgulvet (Figur 11).



   Figur 11

   1. Gulvplate, hjørne (PSA)
   2. Gulvplate, midtre (PSA)

Utfør følgende trinn for å fjerne setet fra setebasen:

1. Fjern mutterne som fester setet til setebasen (Figur 12).

   Note: Behold mutrene.



   Figur 12

   1. Mutter

2. Fjern eventuelle ledningssatstilkoblinger fra setet.

3. Fjern setet fra setebasen.

   • Merk deg plasseringen av monterte setet på setebasen, ettersom setet skal monteres på nytt i de samme hullene.

   • Når du skal montere seteplatene (trinn 1 t.o.m. 3), må du ha en hjelper som holder setet over setebasen.

1. Fjern skyvefestene som fester bremsedekselet til gulvet (Figur 13).

   • Venstre side av bremsedekselet: Kutt pluggene.

   • Høyre side av bremsedekselet: Trekk pluggene ut av dekselet og behold pluggene.



   Figur 13

   1. Plugger (4 totalt – 2 vist)

2. Fjern bremsedekselet.

3. Hvis det valgfrie USB-ladesettet er installert, utfører du følgende trinn:

   1. Koble fra de to ledningsterminalene fra USB-porten i bremsedekselet.

   2. Fjern USB-porten fra bremsedekselet.

4. Fjern dekkpapiret, og monter bremsepluggene (Figur 14).



   Figur 14

   1. Bremseplugg (7,6 cm bred – PSA)
   2. Bremseplugg (3,1 cm bred – PSA)

5. Fjern dekkpapiret fra toppen av det øvre bremsedekselskummet, og monter det på bremsedekselet (Figur 15).

   Figur 16 viser skummet montert på dekselet sett ovenfra og som tverrsnitt.



   Figur 15

   1. Bremsedeksel
   2. Øvre bremseskum(PSA)
   3. Nedre bremseskum


   Figur 16

   1. Vist ovenfra
   2. Tverrsnittvisning (side)
   3. Øvre bremseskum(PSA – på begge sider)
   4. Nedre bremseskum

6. Fjern dekkpapiret fra bunnen av det øvre bremsedekselskummet (Figur 15).

7. Monter det nedre bremsedekselskummet på det øvre bremsedekselskummet (Figur 15 og Figur 16).

8. Hvis det valgfrie USB-ladesettet er installert, utfører du følgende trinn:

   1. Monter USB-porten i bremsedekselet.

   2. Koble de to ledningsterminalene til maskinledningssatsen på USB-porten.

9. Monter bremsedekselet med de to skyvefestene du fjernet tidligere (Figur 13).

1. Fjern dekkpapiret, og monter den nedre brannmurplaten (Figur 17).



   Figur 17

   1. Nedre brannmurplate (PSA)
   2. Nedre brannmurplate (PSA)

2. Fjern dekkpapiret, og monter den øvre brannmurplaten (Figur 17).

3. Fjern dekkpapiret, og monter brannmurflisplaten (Figur 18).



   Figur 18

   1. Bakruteplate (PSA)
   2. Brannmurflisplate (PSA)

4. Fjern dekkpapiret, og monter bakruteplaten (Figur 18).

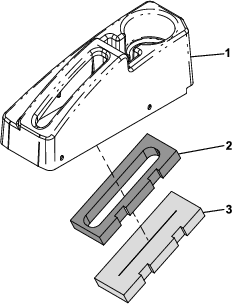

1. Monter setebaseplaten (tyn) inne i setebasen (Figur 19).



   Figur 19

   1. Setebaseplate (tykk)
   2. Setebaseplate (tynn)
   3. Setebase

2. Monter setebaseplaten (tykk) inne i setebasen (Figur 19).

3. Monter seteplaten rundt setebasen (Figur 20).



   Figur 20

   1. Seteplate
   2. Setebase

Fjern dekkpapiret, og monter hjørneplatene som vist i Figur 21.

Figur 21

1. Hjørneplater (PSA)

Plasser veltebeskyttelsespluggene inn i veltebeskyttelsesrørene (Figur 22).

Figur 22

1. Veltebeskyttelsesplugger
2. Veltebeskyttelsesrør
3. Plugger (plassert i rør)

1. Fjern dekslene på baksiden av førerhuset (Figur 23 og Figur 24).

   Note: Behold boltene.



   Figur 23

   Deksler på bakside



   Figur 24

   Venstre side

   1. Monteringspanelbrakett
   2. Deksel på bakside
   3. Bolt

2. Monter baksøyleplatene over slangene og ledningssatsen (Figur 25).



   Figur 25

   Venstre side

   1. Monteringspanelbrakett
   2. Veltebeskyttelse
   3. Baksøyleplate

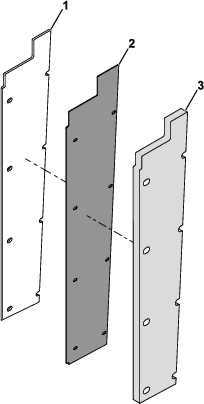

3. Fjern dekkpapiret, og monter de lyddempende panelene og yttersøyleplatene til baksøyledekslene som vist i Figur 26 og Figur 27.

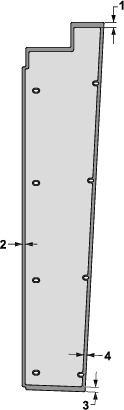

   Figur 27 viser de riktige dimensjonene for montering av yttersøyleplatene og de lyddempende panelene på baksøyledekslene.



   Figur 26

   Paneler/plater for venstre side vist

   1. Lyddempende panel(PSA)
   2. Baksøyledeksel
   3. Yttersøyleplate(PSA)


   Figur 27

   Panel for venstre side vist

   1. 13,5 mm
   2. 7,9 mm
   3. 12,7 mm
   4. 8,4 mm

4. Bruk boltene du fjernet tidligere, til å montere monteringsbraketten baksøyledekselenheten (dvs. yttersøyleplatene, baksøyledekslene og de lyddempende panelene) til monteringspanelbrakettene (Figur 28).

   Monter enheten slik at yttersøyleplaten vender mot operatøren.



   Figur 28

   Venstre side

   1. Monteringspanelbrakett
   2. Baksøyleplate
   3. Baksøyledekselenhet
   4. Bolt

1. Fjern dekkpapiret, og monter veltebeskyttelsesplatene på veltebeskyttelsesmonteringene (Figur 29).



   Figur 29

   1. Veltebeskyttelsesplate (PSA)
   2. Veltebeskyttelsesfeste

2. Fjern dekkpapiret, og monter den nedre takplaten over førerhusets bakrute (Figur 30).



   Figur 30

   1. Førerhusets bakrute (PSA)
   2. Nedre takplate (PSA)

3. Fjern dekkpapiret, og monter den øvre takplaten til veltebeskyttelsesmonteringsbraketten (Figur 31).



   Figur 31

   1. Veltebeskyttelsesmonteringsbrakett
   2. Øvre takplate(PSA)

Fjern dekkpapiret, og monter dørplatene som vist i Figur 32.

Figur 32

1. Venstre dørplate (PSA)
2. Sidepanel
3. Høyre dørplate(PSA)

Fjern dekkpapiret, og monter monteringspanelplatene på sidene av førerhusets kontrollpanel som vist i Figur 33.

Figur 33

1. Førerhusets kontrollpanel
2. Monteringspanelplater(PSA)

1. Bruk mutterne du fjernet tidligere, til å feste setet til setebasen.

   Setet skal monteres i samme hull som du fjernet monteringsdelene fra i Ta av setet.



   Figur 34

   1. Mutter

2. Monter eventuelle ledningssatstilkoblinger du koblet fra tidligere, til setet.

Legg gulvmatten på gulvet til maskinen (Figur 35).

Figur 35

1. Gulvmatte

Koble til batteriet. Se delen om vedlikehold av det elektriske systemet i brukerhåndboken for din maskin.
