Pystyleikkuuyksikkö

Tämä tuote voi katkaista jalan tai käden. Noudata aina kaikkia turvallisuusohjeita, jotta vakavilta loukkaantumisilta vältytään.

• Ennen kuin käynnistät koneen, varmista, että olet lukenut tämän käyttöoppaan ja ymmärtänyt sen sisällön.

• Koneen käyttö vaatii käyttäjän täyden huomion. Jos käyttäjän huomio keskittyy muualle, saattaa seurata henkilö- tai omaisuusvahinko.

• Poista kaikki roskat ja muut esineet, jotka voisivat tarttua leikkuuyksikön teriin ja sinkoutua niistä. Älä päästä sivullisia työskentelyalueelle.

• Älä laita käsiä tai jalkoja koneen liikkuvien osien lähelle.

• Älä käytä konetta ilman paikallaan olevia ja asianmukaisesti toimivia suojuksia ja muita suojalaitteita.

• Älä mene heittoaukkojen eteen.

• Älä päästä sivullisia ja lapsia käyttöalueelle. Älä anna lasten käyttää konetta.

• Ennen käyttäjän paikalta poistumista:

  • Pysäköi kone tasaiselle alustalle.

  • Laske leikkuuyksikkö/-yksiköt.

  • Vapauta käytöt.

  • Kytke seisontajarru (jos on).

  • Sammuta moottori ja irrota virta-avain.

  • Odota, että kaikki liikkuvat osat ovat pysähtyneet.

  • Jos pystyleikkuuterät osuvat johonkin tai yksikkö tärisee epänormaalisti, pysähdy ja sammuta moottori. Tarkista, ettei pystyleikkuuyksiköissä ole vaurioituneita osia. Korjaa kaikki vaurioituneet osat, ennen kuin käynnistät pystyleikkuuyksiköt ja käytät niitä.

  • Varmistu pystyleikkuuyksiköiden käyttöturvallisuudesta tarkistamalla, että kaikki kiinnittimet on kunnolla kiristetty.

Laitteen asiaton käyttö tai huolto voi aiheuttaa tapaturman. Vähennä loukkaantumisriskiä noudattamalla näitä turvallisuusohjeita ja huomioimalla aina varoitusmerkki , joka tarkoittaa varoitusta, vaaraa tai hengenvaaraa – henkilöturvallisuusohjeet. Ohjeiden laiminlyönti saattaa johtaa henkilövahinkoon tai kuolemaan.

• Leikkuuyksikkö on kokonainen kone vasta sitten, kun se on asennettu ajoyksikköön. Lue ajoyksikön käyttöoppaasta huolellisesti kaikki koneen turvallista käyttöä koskevat ohjeet.

• Jos kone osuu esteeseen tai tärisee epätavallisesti, pysäytä kone, irrota virta-avain (jos on) ja odota, että kaikki liike on pysähtynyt, ennen kuin tarkastat lisälaitteen. Suorita tarvittavat korjaukset ennen koneen käytön jatkamista.

• Pidä kaikki osat hyvässä kunnossa ja kaikkien laitteiden kiinnitykset tiukalla. Vaihda kaikki kuluneet tai vaurioituneet tarrat.

• Käytä vain Toron hyväksymiä lisävarusteita, lisälaitteita ja varaosia.

Kulunut tai vaurioitunut terä voi rikkoutua ja terän pala voi sinkoutua käyttäjään tai ohikulkijaan päin, mikä voi aiheuttaa vakavan henkilövahingon tai kuoleman.

• Terä on tarkistettava säännöllisesti kulumisen ja vaurioiden varalta.

• Ole varovainen, kun tarkastat teriä. Kiedo terien ympärille esimerkiksi kangas tai käytä käsineitä ja noudata varovaisuutta teriä huoltaessasi. Terät saa ainoastaan vaihtaa tai teroittaa. Niitä ei saa suoristaa eikä hitsata.

• Ole varovainen käsitellessäsi moniteräisiä koneita, sillä yhden terän kääntäminen saattaa kääntää myös muita teriä.

Vaiheeseen tarvittavat osat:

Kun pystyleikkuuyksikkö on purettu laatikosta, tarkasta seuraavat:

1. Tarkista, että kelan molemmat päät on rasvattu. Kelan akselin sisäisissä urissa pitäisi olla näkyvästi rasvaa.

2. Varmista, että kaikki pultit ja mutterit ovat tiukasti kiinni.

3. Varmista, että kannatinrungon jousitus toimii vapaasti ja että se ei jumiudu liikutettaessa edestakaisin.

Vaiheeseen tarvittavat osat:

Kiinnitä kuljetusrullan kannatin kuhunkin sivulevyn tappiin sokalla (Kuva 3).

Kuva 3

1. Sokka
2. Kuljetusrullakokoonpano

Note: Rulla on sijoitettava pystyleikkuuyksikön taakse.

Vaiheeseen tarvittavat osat:

Asenna rasvanippa pystyleikkuuyksikön kelamoottoripuolelle. Määritä kunkin kelamoottorin sijainti kunkin pystyleikkuuyksikön sijainnin perusteella kuvan avulla (Kuva 4).

Kuva 4

1. Pystyleikkuuyksikkö 1
2. Pystyleikkuuyksikkö 2
3. Pystyleikkuuyksikkö 3
4. Pystyleikkuuyksikkö 4
5. Pystyleikkuuyksikkö 5
6. Kelamoottori
7. Paino tai muu lisävaruste (myydään erikseen)

1. Irrota ja poista käytöstä kelamoottorin sivulevyn kiristysruuvi (Kuva 5).



   Kuva 5

   1. Kantaruuvit
   2. Suora rasvanippa (asenna)
   3. Kiristysruuvi (irrota ja hävitä)

2. Asenna suora rasvanippa (Kuva 5).

3. Jos kelamoottorin sivulevyssä ei ole pultteja, asenna ne (Kuva 5).

4. Asenna O-rengas kelamoottoriin (Kuva 6).

   Note: Kuvassa näkyy sähkömoottori. Tämä vaihe koskee myös hydraulimoottoria.



   Kuva 6

   1. O-rengas

Vaiheeseen tarvittavat osat:

Reelmaster 5010-H -malliin asennettavia pystyleikkuuyksiköitä varten on vaihdettava uusi olkatappi kelamoottorin sivulevyyn (Kuva 7), koska muuten sähkökäyttöinen kela osuu nykyiseen tappiin.

Kuva 7

1. Vanha tappi
2. Uusi olkatappi

Vaiheeseen tarvittavat osat:

Osta ja asenna koneen kokoonpanoon sopiva takapainosarja (Kuva 8).

• Mallin 03411 painosarja sähköisille kelamoottoreille

• Mallin 03412 painosarja hydraulisille kelamoottoreille

Kuva 8

1. Takapaino (kuvassa suuri paino)

Pystyleikkuuyksiköt voidaan asentaa mihin tahansa ajoyksikön viidestä sijoituskohdasta. Kuva 5 näyttää käyttömoottorin suunnan jokaisessa kohdassa. Kohdissa, joissa moottori on asennettava pystyleikkuuyksikön oikeanpuoleiseen päähän, pystyleikkuuyksikön vasempaan päähän on asennettava vastapaino. Kohdissa, joissa moottori on asennettava vasempaan päähän, pystyleikkuuyksikön oikeanpuoleiseen päähän on asennettava vastapaino.

Note: Vastapainot toimitetaan asennettuina pystyleikkuuyksiköiden oikeanpuoleiseen päähän mallissa 03619. Vasemmassa päässä olevat pultit on tarkoitettu moottorin kiinnittämiseen.

Katso kohta Pystyleikkuuyksikön säätö.

Pystyleikkuuyksiköiden kelat kiinnitetään ajoyksikköön samaan tapaan kuin kelaleikkuuyksiköt. Asennusohjeet ovat ajoyksikön käyttöoppaassa.

Asenna kelamoottori ja rasvaa sivulevyä, kunnes liika rasva valuu ulos rajoitusventtiilistä. Katso kohta Pystyleikkuuyksikön voitelu.

Ennen pystyleikkuuyksikön kelojen käyttöä on arvioitava kelojen toiminta halutulla asetuksella. Määritä säätöjen sopivuus käyttötarkoitukseen käyttämällä laitetta esteettömällä ja käyttämättömällä alueella. Säädä tarvittaessa.

• Käytä ajoyksikköä täydellä kaasulla, täydellä kelanopeuden asetuksella (asetus 9) ja halutulla ajonopeudella.

• Terien suositeltu enimmäisläpäisysyvyys on seuraava:

  • Malli 03618: 3 mm.

  • Malli 03619: 6 mm.

• Pystyleikkuuyksikön käyttöön tarvittavan energian tarve vaihtelee nurmikon ja maaperän ominaisuuksien mukaan. Joissakin tapauksissa ajonopeutta on vähennettävä.

• Jos laitetta käytetään nurmiolosuhteissa, joissa on paljon roskia tai olkia, eteen ja taakse poiston suojukset on avattava. Näin roskat pääsevät poistumaan kelasta.

  Varoitus

  Sinkoutuvat roskat voivat aiheuttaa henkilövahinkoja.

  Älä avaa takasuojusta vaakatasoa avonaisemmaksi.

Note: Jos pystyleikkuuyksikköä on kallistettava terien saamiseksi näkyviin, käytä tukitelinettä (toimitetaan ajoyksikön mukana) (Kuva 12).

Kuva 12

1. Tukiteline

Jokaisessa pystyleikkuuyksikössä on viisi rasvanippaa (Kuva 13), jotka pitää voidella viikoittain litiumrasvalla nro 2.

Voitelukohdat ovat eturulla (2), takarulla (2) ja kelamoottorin urat (1).

Important: Kun leikkuuyksiköt rasvataan heti pesun jälkeen, vesi saadaan poistettua paremmin laakereista, mikä pidentää laakereiden käyttöikää.

1. Pyyhi kukin rasvanippa puhtaalla kankaalla.

2. Levitä rasvaa, kunnes puhdasta rasvaa alkaa tulla rullan tiivisteistä ja laakerin rajoitusventtiilistä (Kuva 13).



   Kuva 13

   1. Rajoitusventtiili

3. Pyyhi pois ylimääräinen rasva.

1. Kiinnitä ruuvipenkkiin pystyleikkuuyksikön akselin pää, jossa on vain yksi aluslaatta ja mutteri.

2. Kierrä akselin toisen pään mutteria vastapäivään ja irrota mutteri.

   Varoitus

   Terät ovat erittäin teräviä, ja niissä oleva jäyste voi viiltää käsiä.

   Käytä käsineitä ja irrota terät akselilta varovasti.

3. Irrota pieni välikappale, aluslaatta, terät ja suuret välikappaleet. Puhdista ja voitele nelikulmainen akseli kevyesti rasvalla, jolloin kokoonpano on helpompaa (Kuva 14).



   Kuva 14

   1. Akseli
   2. Mutteri
   3. Aluslaatta
   4. Pieni välikappale

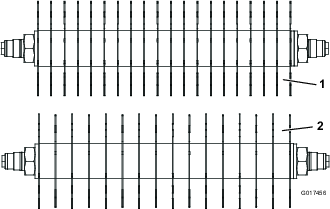

   5. Terä (25 kpl mallissa 03618 ja 16 kpl mallissa 03619)
   6. Suuri välikappale (24 kpl mallissa 03618 ja 15 kpl mallissa 03619)

   Important: On erittäin tärkeää varmistaa oikea asennusjärjestys. Varmista, että pystyleikkuuyksikön kelaterien paikat eivät vaihdu purkamisen yhteydessä tai asennusjärjestys vaihdu kokoamisen yhteydessä. Kiinnitä huomiota merkkireikään kussakin pystyleikkuuyksikön terässä. Merkkireikien tarkoitus on varmistaa pystyleikkuuyksikön kelan oikea kierremuoto asennuksen yhteydessä.

1. Asenna terä (Kuva 15).

2. Asenna suuri välikappale.

3. Varo, ettet vaihda kelaterien järjestystä kelan akselissa asennusprosessin aikana.

   Note: Jos terien järjestys vaihdetaan, käytössä olevat (pyöristyneet) terät menevät sekaisin aiemmin käyttämättömien, terävien terien kanssa, mikä heikentää leikkuutulosta.

4. Asenna seuraava terä myötäpäivään varmistaen, että merkkireikä osuu akselissa eri tasasivulle kuin ensimmäisen terän merkkireikä (Kuva 15).



   Kuva 15

   1. Merkkireikä

5. Asenna loput välikappaleet ja terät samalla tavalla.

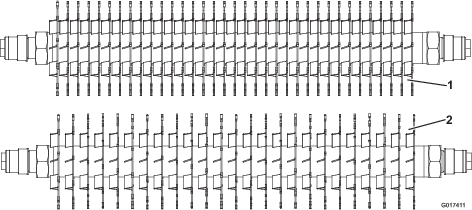

   Note: Jos terät on asennettu oikein, se asettuvat porrastetusti spiraalin muotoon.

6. Asenna pieni välikappale akseliin.

7. Levitä mutteriin sinistä Loctitea (nro 242). Asenna mutteri akseliin (mutterin työstetty puoli välikappaleen puolelle) ja kiristä se momenttiin 109–135 N·m.

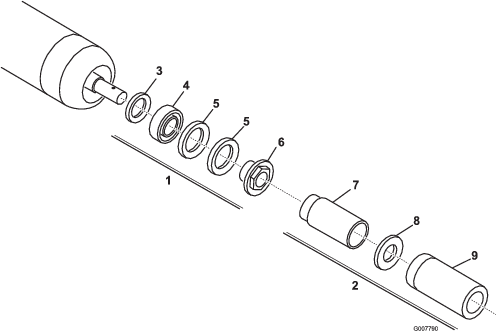

Rullan huoltoa varten on saatavana rullan korjaussarja (osanro 114-5430) ja rullan korjaussarjan työkalusarja (osanro 115-0803) (Kuva 18). Rullan korjaussarja sisältää kaikki rullan korjauksessa tarvittavat laakerit, laakerimutterit sekä sisä- ja ulkotiivisteet. Rullan korjaussarjan työkalusarja sisältää kaikki rullan korjaussarjan käytössä tarvittavat työkalut ja asennusohjeet. Lisätietoja saa osaluettelosta tai valtuutetulta Toro-jälleenmyyjältä.

Kuva 18

1. Rullan korjaussarja (osanro 114-5430)
2. Rullan korjaussarjan työkalusarja (osanro 115-0803)
3. Sisätiiviste
4. Laakeri
5. Ulkotiiviste
6. Laakerimutteri
7. Sisätiivisteen työkalu
8. Aluslaatta
9. Laakerin/ulkotiivisteen työkalu
