Kit de control de accesorios

1. Aparque la máquina en una superficie nivelada.

2. Cambie a PUNTO MUERTO.

3. Baje todos los accesorios (en su caso).

4. Ponga el freno de estacionamiento.

5. Apague el motor y retire la llave.

6. Desconecte la batería; consulte el Manual del operador de la máquina.

Piezas necesarias en este paso:

1. Instale los 6 clips y las 2 tuercas rápidas en el soporte de los interruptores (Figura 1).



   Figura 1

   1. Clip
   2. Soporte de los interruptores
   3. Tuerca rápida

2. Instale las tuercas rápidas en U en la placa de montaje de los fusibles (Figura 2).



   Figura 2

   1. Tuercas rápidas en U
   2. Placa de montaje de los fusibles

3. Instale el bloque de fusibles del arnés de cables en la placa de montaje de los fusibles usando 2 tornillos (Nº 10 x ¾"), como se muestra en la Figura 3.



   Figura 3

   1. Placa de montaje de los fusibles
   2. Bloque de fusibles en el arnés de cables
   3. Tornillo (N° 10 x ¾")

Piezas necesarias en este paso:

1. Instale provisionalmente el soporte de los interruptores alrededor de la columna de dirección usando 4 pernos de cuello cuadrado (¼" x 2"), 2 soportes de montaje, la placa de montaje de los fusibles y 4 contratuercas (¼"), como se muestra en la Figura 4.



   Figura 4

   1. Contratuercas (¼")
   2. Placa de montaje de los fusibles
   3. Soportes de montaje
   4. Columna de dirección
   5. Soporte de los interruptores
   6. Perno de cuello cuadrado (¼" x 2")

2. Instale el interruptor multifunción en el soporte de los interruptores y sujételo usando las grapas circulares debajo del orificio del interruptor (Figura 5).



   Figura 5

   1. Grapas circulares
   2. Interruptor multifunción

3. Instale el interruptor basculante y los tapones en el soporte de los interruptores (Figura 6).



   Figura 6

   1. Interruptor basculante
   2. Tapón

4. Instale el módulo de intermitencia y el relé en la placa de montaje de los fusibles usando 2 tornillos (Nº 10 x ⅜"), como se muestra en la Figura 7.

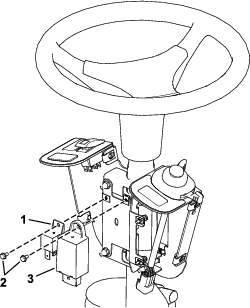

   Figura 7

   1. Relé
   2. Tornillo (N° 10 x ⅜")
   3. Módulo de intermitencia

5. Sujete el módulo de intermitencia con una brida (Figura 8).

6. Enchufe el arnés en el interruptor basculante y en el interruptor multifunción (Figura 8).

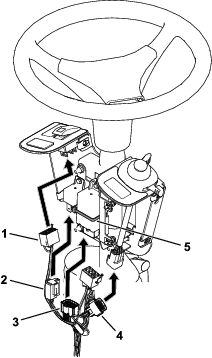

   Figura 8

   1. Conector del interruptor basculante
   2. Conector del relé
   3. Conector del módulo de intermitencia
   4. Conector del interruptor
   5. Brida

7. Enchufe el arnés de cables en el relé y en el módulo de intermitencia (Figura 8).

8. Si la máquina se utiliza en Norteamérica, conecte los conectores bala como se muestra en la Figura 9.

   Note: No conecte los conectores bala si la máquina se utiliza fuera de Norteamérica.Esta conexión establece la velocidad de intermitencia necesaria para las normas de circulación de Norteamérica y de fuera de Norteamérica.



   Figura 9

   1. No conectado – máquinas utilizadas fuera de Norteamérica
   2. Conectado – máquinas utilizadas en Norteamérica

9. Aplique la pegatina a la tapa del fusible, como se muestra en la Figura 10.



   Figura 10

   1. 25 mm (1")
   2. 6 mm (¼")
   3. Pegatina – interior de la tapa del fusible

10. Instale la tapa del fusible en el soporte de los interruptores usando 2 tornillos moleteados y 2 tuercas rápidas (Figura 11).

    Note: Asegúrese de que las tuercas rápidas se instalan en el interior de la tapa del fusible (Figura 11).



    Figura 11

    1. Tuerca rápida
    2. Tapa de los fusibles
    3. Tornillo moleteado

11. Ajuste el conjunto de control de manera que los interruptores estén accesibles.

12. Apriete todas las fijaciones.

13. Instale la cubierta de los mandos en el soporte de los interruptores usando 2 grapas y 6 tornillos de cabeza hexagonal (¼" x ¾"), como se muestra en la Figura 12.



    Figura 12

    1. Grapa
    2. Tornillo de cabeza hexagonal
    3. Cubierta de los mandos

1. Afloje los pernos alrededor de la base de la columna de dirección (Figura 13)

2. Levante la base y perfore un orificio de 22 mm (⅞"), como se muestra en la Figura 13.



   Figura 13

   1. Base de la columna de dirección
   2. Perfore un orificio de 22 mm (⅞").
   3. Pernos

3. Enrute el arnés por el orificio que perforó en la base.

4. Enrute el conector del arnés de cables de control (P05) hasta el lado derecho de la máquina (Figura 14).

5. Conecte el arnés.

   1. Unidades con cabina:

      Conecte el conector del arnés de cables de control marcado TO POWER HARNESS (P05) al conector del arnés de cables de la cabina marcado POD CONTROL HARNESS (P04); consulte la Figura 15.

   2. Unidades con ROPS:

      Note: Asegúrese de que el kit de arnés de alimentación adicional (Pieza Nº 140-1559) está instalado.

      Conecte el conector del arnés de cables de control marcado TO POWER HARNESS (P05) al conector del arnés de cables de alimentación marcado POD CONTROL HARNESS (P04); consulte la Figura 15.

6. Si están instalados los kits opcionales de claxon o de luces, conecte el arnés de cables a los kits opcionales (Figura 14).

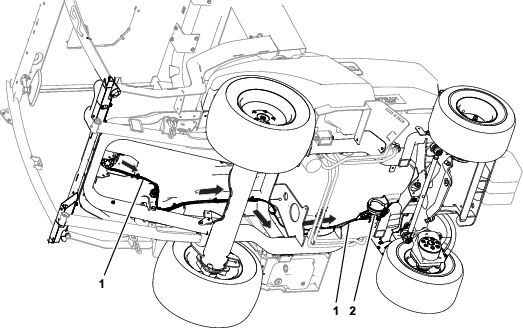

   Figura 14

   1. Arnés de cables
   2. Conexión del claxon


   Figura 15

   1. P05 (conector del arnés de cables de control)
   2. P04 (conector del arnés de la cabina)

7. Conecte la batería; consulte el Manual del operador de la máquina.
