制动器和信号灯套件

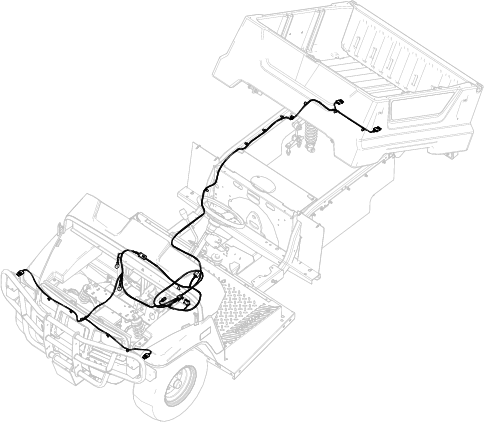

1. 如图 1所示，从机器前面向后面布置线束，并用扎带将线束固定到机器机架的右侧。

   Note: 沿着右后机架安装槽，用扎带将套件线束固定到机器线束上。



   图 1

   图中所示为已安装钢丝刷保护器套件的机器

2. 当将线束布置到机器前面时，拧松仪表上的 10 个螺丝（¼ x 1-¼ 英寸），然后将仪表滑向方向盘（图 2）。



   图 2

   1. 螺丝（¼ x 1-¼ 英寸）

3. 使线束穿过靠近转向塔的开口（图 3）。



   图 3

   1. 线束
   2. 靠近转向塔的开口

4. 将线束上用于信号控制器的地线穿过靠近转向塔的相同开口。

5. 用 2 条扎带将线束固定到转向塔的左侧。

1. 从孔心到机架十字管的边缘测量出 21.3cm（图 4）。

2. 从孔心到防倾杆安装架的边缘测量出 3.5cm（图 4）。

3. 塑料货斗上两个孔之间的距离为 42.5cm（图 4）。

4. 在塑料货斗上钻两个直径为 6.35mm 的孔（图 4）。

5. 将 2 个压入式紧固件装入两个孔中。

图 4

1. 6.35mm 的孔
2. 42.5cm 测量值
3. 3.5cm 测量值
4. 21.3cm 测量值

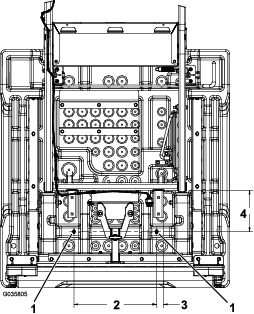

1. 从孔心到肋板的边缘测量出 3.8cm（图 5）。

2. 从孔心到底板梁的边缘测量出 10.8cm（图 5）。

3. 支撑槽上两个孔之间的距离测量出 43.2cm（图 5）。

4. 在 1.2m 钢制货斗上钻两个直径为 6.35mm 的孔（图 5）。

5. 将 2 个压入式紧固件装入两个孔中。

图 5

1. 6.35mm 的孔
2. 43.2cm 测量值
3. 10.8cm 测量值
4. 3.8cm 测量值

1. 从孔心到肋板的边缘测量出 3.8cm（图 6）。

2. 从孔心到底板梁的边缘测量出 7cm（图 6）。

3. 支撑槽上两个孔之间的距离测量出 50.8cm（图 6）。

4. 在 1.8m 钢制货斗上钻两个直径为 6.35mm 的孔（图 6）。

5. 将 2 个压入式紧固件装入两个孔中。

图 6

1. 6.35mm 的孔
2. 50.8cm 测量值
3. 7cm 测量值
4. 3.8cm 测量值

1. 从头灯支架卸下 2 个现有螺丝（图 17）。



   图 17

   图中所示为左侧

   1. 头灯支架
   2. 螺丝

2. 如图 18所示，用 2 个前位置/信号灯支架（用于未安装钢丝刷保护器套件的机器）和 2 个螺丝（之前卸下的）安装 2 个前位置/信号灯。

   Note: 确保将透明玻璃（位置灯）置于内侧，琥珀色玻璃（信号灯）置于外侧（图 18）。



   图 18

   图中所示为左侧

   1. 琥珀色玻璃（信号灯）
   2. 透明玻璃（位置灯）
   3. 前位置/信号灯
   4. 前灯具支架
   5. 螺丝

3. 将 2 个线束引线连接至 2 个前位置/信号灯。

1. 如图 19所示，用 2 个前位置/信号灯支架（用于已安装钢丝刷保护器套件的机器）和 4 个自攻螺丝（¼ x ½ 英寸）将 2 个前位置/信号灯安装到钢丝刷保护器上。

   Important: 上紧 4 个自攻螺丝（¼ x ½ 英寸）扭矩至 45.2～50.8 N·m。

   Note: 确保将琥珀色玻璃（信号灯）置于透明玻璃（位置灯）的顶部（图 19）。



   图 19

   图中所示为左侧

   1. 琥珀色玻璃（信号灯）
   2. 前位置/信号灯
   3. 钢丝刷保护器
   4. 前灯具支架
   5. 自攻螺丝（¼ x ½ 英寸）
   6. 透明玻璃（位置灯）

2. 将 2 个线束引线连接至 2 个前位置/信号灯。

1. 如图 20所示，用 2 个小后制动/信号灯支架、4 个六角头螺丝（5/16 x 3/4 英寸）和 2 个隔片（5/16 英寸），将 2 个后制动/信号灯安装到塑料货斗和货斗支架的底部。

   Note: 确保将红色玻璃（制动灯）置于内侧，琥珀色玻璃（信号灯）置于外侧（图 20）。



   图 20

   图中所示为右侧

   1. 小后制动/信号灯支架
   2. 塑料货斗
   3. 隔片（5/16 英寸）
   4. 后制动/信号灯
   5. 琥珀色玻璃（信号灯）
   6. 红色玻璃（制动灯）
   7. 六角头螺丝（5/16 x ¾ 英寸）

2. 将 2 个线束引线连接至 2 个后制动/信号灯。

1. 如图 21所示，用 2 个大后制动/信号灯支架和 4 个自攻螺丝（5/16 x ¾ 英寸），将 2 个后制动/信号灯安装到 1.2m 钢制货斗的底部。

   Note: 确保将红色玻璃（制动灯）置于内侧，琥珀色玻璃（信号灯）置于外侧（图 21）。



   图 21

   1. 自攻螺丝（5/16 x ¾ 英寸）
   2. 琥珀色玻璃（信号灯）
   3. 红色玻璃（制动灯）
   4. 后制动/信号灯
   5. 大后制动/信号灯支架
   6. 1.2m 钢制货斗

2. 将 2 个线束引线连接至 2 个后制动/信号灯。

1. 如图 22所示，用 2 个大后制动/信号灯支架和 4 个自攻螺丝（5/16 x ¾ 英寸），将 2 个后制动/信号灯安装到 1.8m 钢制货斗的底部。

   Note: 确保将红色玻璃（制动灯）置于内侧，琥珀色玻璃（信号灯）置于外侧（图 22）。



   图 22

   1. 自攻螺丝（5/16 x ¾ 英寸）
   2. 琥珀色玻璃（信号灯）
   3. 红色玻璃（制动灯）
   4. 后制动/信号灯
   5. 大后制动/信号灯支架
   6. 1.8m 钢制货斗

2. 将 2 个线束引线连接至 2 个后制动/信号灯。

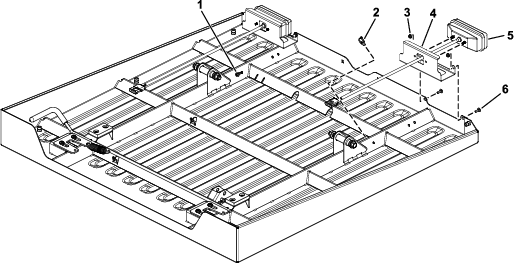

1. 如图 23所示，使用 2 个尾灯支架、4 个托架螺栓（¼ x ¾ 英寸）和 4 个锁紧螺母（¼ 英寸），将 2 个后刹车/信号灯固定到波纹钢货斗的底部。

   Note: 确保将红色玻璃（制动灯）置于内侧，琥珀色玻璃（信号灯）置于外侧。

2. 使用 2 个压装式紧固件将灯线束固定到货斗上（图 23）。

3. 将灯上的线束连接器连接至主线束。



   图 23

   1. 已安装压装式紧固件
   2. 压装式紧固件
   3. 锁紧螺母（¼ 英寸）
   4. 尾灯支架
   5. 后制动/信号灯
   6. 托架螺栓（¼ x ¾ 英寸）

踩下制动踏板，制动灯应亮起。

向下推信号控制器杆，接合左信号灯。

向上推信号控制器杆，接合右信号灯。
