Kit luci di stop e di direzione

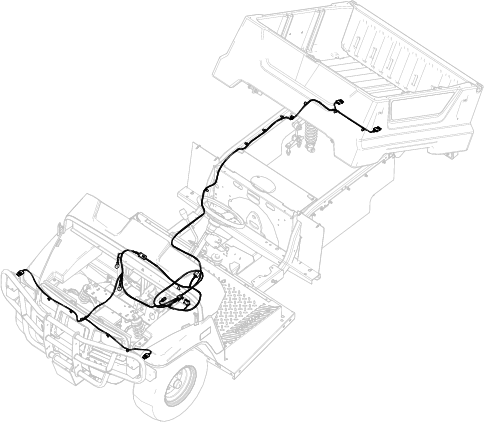

1. Disponete il cablaggio preassemblato dalla parte anteriore a quella posteriore della macchina, come illustrato nella Figura 1 e fissate il cablaggio preassemblato sul lato destro del telaio della macchina con fascette per cavi.

   Note: Lungo il canale del telaio posteriore, fissate il kit del cablaggio preassemblato al cablaggio preassemblato della macchina con fascette per cavi.



   Figura 1

   Illustrazione di una macchina con kit protezione spazzole montato

2. Durante la disposizione del cablaggio preassemblato nella parte anteriore della macchina, allentate le 10 viti (¼" x 1¼") sul cruscotto e fate scorrere il cruscotto in avanti, verso lo sterzo (Figura 2).



   Figura 2

   1. Vite (¼" x 1¼")

3. Disponete il cablaggio attraverso l'apertura, accanto al piantone dello sterzo (Figura 3).



   Figura 3

   1. Cablaggio preassemblato
   2. Apertura accanto al piantone dello sterzo

4. Disponete la messa a terra sul cablaggio preassemblato per il controller di segnale attraverso la stessa apertura, accanto al piantone dello sterzo.

5. Fissate il cablaggio a sinistra del piantone dello sterzo con 2 fascette per cavi.

1. Misurate 21,3 cm dal centro del foro al bordo del tubo trasversale del telaio (Figura 4).

2. Misurate 3,5 cm dal centro del foro al bordo del supporto della barra di oscillazione (Figura 4).

3. Misurate 42,5 cm di distanza per i fori sul pianale di carico in plastica (Figura 4).

4. Praticate due fori da 6,35 mm sul pianale di carico in plastica (Figura 4).

5. Montate i 2 dispositivi di fissaggio a spinta attraverso i fori.

Figura 4

1. Foro di 6,35 mm
2. Misura di 42,5 cm
3. Misura di 3,5 cm
4. Misura di 21,3 cm

1. Misurate 3,8 cm dal centro del foro al bordo dell'ancoraggio trasversale (Figura 5).

2. Misurate 10,8 cm dal centro del foro al bordo dell'ancoraggio del pianale (Figura 5).

3. Misurate 43,2 cm di distanza per i fori sul canale di supporto (Figura 5).

4. Praticate due fori da 6,35 mm sul pianale di carico in acciaio da 1,2 m (Figura 5).

5. Montate i 2 dispositivi di fissaggio a spinta attraverso i fori.

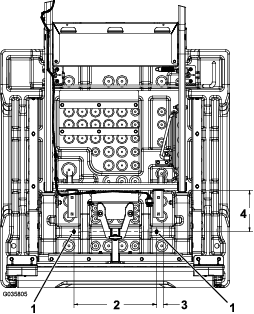

Figura 5

1. Foro di 6,35 mm
2. Misura di 43,2 cm
3. Misura di 10,8 cm
4. Misura di 3,8 cm

1. Misurate 3,8 cm dal centro del foro al bordo dell'ancoraggio trasversale (Figura 6).

2. Misurate 7 cm dal centro del foro al bordo dell'ancoraggio del pianale (Figura 6).

3. Misurate 50,8 cm di distanza per i fori sul canale di supporto (Figura 6).

4. Praticate due fori da 6,35 mm sul pianale di carico in acciaio da 1,8 m (Figura 6).

5. Montate i 2 dispositivi di fissaggio a spinta attraverso i fori.

Figura 6

1. Foro di 6,35 mm
2. Misura di 50,8 cm
3. Misura di 7 cm
4. Misura di 3,8 cm

1. Rimuovete le 2 viti esistenti dalle staffe dei fari (Figura 12).



   Figura 12

   Illustrazione del lato sinistro

   1. Staffa del faro
   2. Viti

2. Montate le 2 luci di posizione/direzione anteriori con le 2 relative staffe (per macchine senza kit protezione per spazzola montato) e 2 viti (rimosse in precedenza), come illustrato nella Figura 13.

   Note: Assicuratevi che le lenti trasparenti (luci di posizione) siano posizionate all'interno e quelle gialle (luci di direzione) all'esterno (Figura 13).



   Figura 13

   Illustrazione del lato sinistro

   1. Lente gialla (luce di direzione)
   2. Lente trasparente (luce di posizione)
   3. Luce di posizione/direzione anteriore
   4. Staffa della luce anteriore
   5. Viti

3. Collegate i 2 cavi del cablaggio preassemblato alle 2 luci di posizione/direzione anteriori.

1. Montate le 2 luci di posizione/direzione anteriori sulla protezione per spazzola con le 2 relative staffe (per macchine con kit protezione per spazzola montato) e 4 viti autofilettanti (¼" x ½"), come illustrato nella Figura 14.

   Important: Serrate le 4 viti autofilettanti (¼" x ½") a una coppia di 4,52–5,08 N∙m.

   Note: Assicuratevi che le lenti gialle (luci di direzione) siano posizionate sopra le luci trasparenti gialle (luci di posizione), come illustrato nella Figura 14.



   Figura 14

   Illustrazione del lato sinistro

   1. Lente gialla (luce di direzione)
   2. Luce di posizione/direzione anteriore
   3. Protezione per spazzola
   4. Staffa della luce anteriore
   5. Viti autofilettanti (¼" x ½")
   6. Lente trasparente (luce di posizione)

2. Collegate i 2 cavi del cablaggio preassemblato alle 2 luci di posizione/direzione anteriori.

1. Montate le 2 luci di stop/direzione posteriori sulla parte inferiore del pianale di carico in plastica e sul supporto del pianale di carico con le 2 staffe delle luci di stop/direzione posteriori piccole, 4 viti a testa esagonale (5/16" x ¾") e 2 distanziali (5/16"), come illustrato nella Figura 15.

   Note: Assicuratevi che le lenti rosse (luci di stop) siano posizionate all'interno e quelle gialle (luci di direzione) all'esterno (Figura 15).



   Figura 15

   Illustrazione del lato destro

   1. Staffa delle luci di stop/direzione posteriore piccola
   2. Pianale di carico in plastica
   3. Distanziale (5/16")
   4. Luce di stop/direzione posteriore
   5. Lente gialla (luce di direzione)
   6. Lente rossa (luce di stop)
   7. Viti a testa esagonale (5/16" x ¾")

2. Collegate i 2 cavi del cablaggio preassemblato alle 2 luci di stop/direzione posteriori.

1. Montate le 2 luci di stop/direzione posteriori sulla parte inferiore del pianale di carico in acciaio da 1,2 m con le 2 staffe delle luci di stop/direzione posteriori grandi e 4 viti autofilettanti (5/16" x ¾"), come illustrato nella Figura 16.

   Note: Assicuratevi che le lenti rosse (luci di stop) siano posizionate all'interno e quelle gialle (luci di direzione) all'esterno (Figura 16).



   Figura 16

   1. Vite autofilettante (5/16" x ¾")
   2. Lente gialla (luce di direzione)
   3. Lente rossa (luce di stop)
   4. Luce di stop/direzione posteriore
   5. Staffa delle luci di stop/direzione posteriore grande
   6. Pianale di carico in acciaio da 1,2 m

2. Collegate i 2 cavi del cablaggio preassemblato alle 2 luci di stop/direzione posteriori.

1. Montate le 2 luci di stop/direzione posteriori sulla parte inferiore del pianale di carico in acciaio da 1,8 m con le 2 staffe delle luci di stop/direzione posteriori grandi e 4 viti autofilettanti (5/16" x ¾"), come illustrato nella Figura 17.

   Note: Assicuratevi che le lenti rosse (luci di stop) siano posizionate all'interno e quelle gialle (luci di direzione) all'esterno (Figura 17).



   Figura 17

   1. Vite autofilettante (5/16" x ¾")
   2. Lente gialla (luce di direzione)
   3. Lente rossa (luce di stop)
   4. Luce di stop/direzione posteriore
   5. Staffa delle luci di stop/direzione posteriore grande
   6. Pianale di carico in acciaio da 1,8 m

2. Collegate i 2 cavi del cablaggio preassemblato alle 2 luci di stop/direzione posteriori.

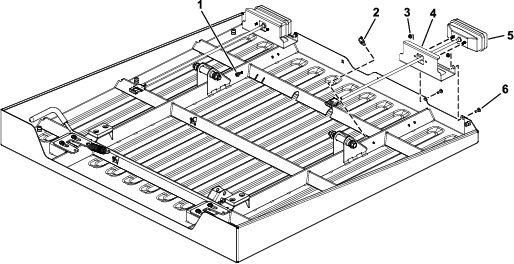

1. Fissate le 2 luci di stop/direzione posteriori sul fondo del pianale di carico in acciaio corrugato con le 2 staffe delle luci posteriori, 4 viti a testa tonda (¼") e 4 dadi di bloccaggio (¼"), come illustrato nella Figura 18.

   Note: Assicuratevi che i coprifari rossi (luci di stop) siano posizionati all'interno e quelli gialli (luci di direzione) all'esterno.

2. Fissate i cablaggi delle luci al pianale con i 2 dispositivi di fissaggio a pressione (Figura 18).

3. Collegate i connettori del cablaggio delle luci al cablaggio preassemblato principale.



   Figura 18

   1. Dispositivo di fissaggio a pressione montato
   2. Dispositivo di fissaggio a pressione
   3. Dado di bloccaggio (¼")
   4. Staffa del fanale posteriore
   5. Luce di stop/direzione posteriore
   6. Bullone a testa tonda (¼" x ¾")

Premete il pedale del freno: le luci di stop dovrebbero illuminarsi.

Spingete la leva del controller di segnale verso il basso per attivare le luci di direzione di sinistra.

Spingete la leva del controller di segnale verso l'alto per attivare le luci di direzione di destra.
