Instalación

Preparación de la máquina

  1. Aparque la unidad de tracción y el apero en una superficie nivelada.

  2. Ponga el freno de estacionamiento de la unidad de tracción.

  3. Baje el apero.

  4. Apague el motor de la unidad de tracción y retire la llave.

  5. Si el apero está conectado a una unidad de tracción, desconéctelo; consulte el Manual del operador del apero.

Instalación del Kit de elevador manual remolcable

Piezas necesarias en este paso:

Barra de tiro1
Brazo superior1
Pasador de horquilla5
Chaveta6
Pasador del brazo superior1
Pasador de seguridad1
Rueda de remolque1
Perno (10 x 70 mm)2
Vigueta de apoyo de las ruedas2
Perno (10 x 25 mm)8
Arandela (10 mm)8
Contratuerca (10 mm)10
Conjunto de rueda2

Vista general del elevador manual remolcable

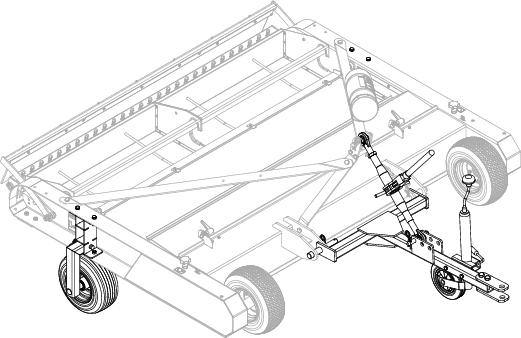

Conjunto montado:

g349379

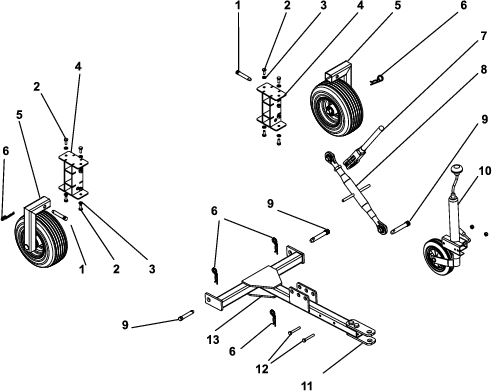

Despiece:

g349401

Instalación del elevador manual remolcable

  1. Sujete la barra de tiro al apero con 2 pasadores y 2 chavetas (Figura 3).

    g349474
  2. Sujete la palanca del brazo superior al brazo superior (Figura 2).

  3. Sujete el brazo superior a las barras de sujeción con 1 pasador y 1 chaveta (Figura 4).

    g349635
  4. Sujete el brazo superior al juego de orificios delantero de la barra de tiro con un pasador del brazo superior y una chaveta (Figura 5).

    g349638
  5. Sujete la rueda de rueda de remolque a la barra de tiro con 2 pernos (10 mm x 70 mm) y 2 contratuercas (10 mm), como se muestra en la Figura 6.

    g349670

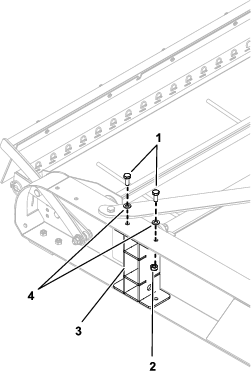

  6. Sujete la parte superior de las 2 viguetas de apoyo de las ruedas a la parte superior del apero con 2 pernos (10 mm x 25 mm), 2 arandelas (10 mm) y 2 contratuercas (10 mm) en cada lado (Figura 7).

    g349696
  7. Para crear espacio para bajar la rueda de remolque, gire la palanca del brazo superior para elevar la barra de tiro (Figura 8, A).

  8. Baje la rueda de remolque (Figura 8, B).

  9. Sujete la barra de tiro al enganche del vehículo de remolque y eleve la rueda de remolque (Figura 8, C).

  10. Eleve la rueda de remolque (Figura 8, D).

    g349669
  11. Gire la palanca del brazo superior para elevar la parte trasera del apero (Figura 9).

    Advertencia

    La elevación de la parte trasera del apero crea un peso negativo sobre el enganche del vehículo de remolque.

    Asegúrese de que el vehículo de remolque tiene el tamaño y la masa suficientes para controlar el peso del apero elevado.

    Advertencia

    No se meta debajo del apero.

    Ponga el apero boca abajo, si es necesario.

    g349737
  12. Apoye la parte trasera del apero sobre soportes fijos.

    Advertencia

    La máquina podría caer encima de alguien y causar graves lesiones o la muerte.

    • No deje la máquina elevada sobre el gato durante periodos extendidos de tiempo.

    • Utilice el gato siempre sobre una superficie nivelada.

    • No confíe únicamente en el gato para sujetar la máquina. Utilice soportes fijos con capacidad suficiente u otro medio de sustentación equivalente.

    • Antes de cada uso, asegúrese de que el gato y los soportes fijos funcionan correctamente y que no hay señales de daños.

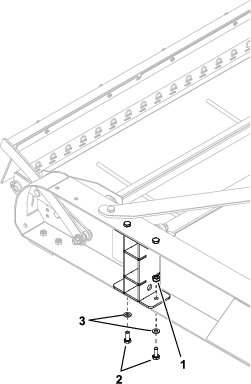

  13. Sujete la parte inferior de las 2 viguetas de apoyo de las ruedas a la parte inferior del apero con 2 pernos (10 mm x 25 mm), 2 arandelas (10 mm) y 2 contratuercas (10 mm) en cada lado (Figura 10).

    g349734

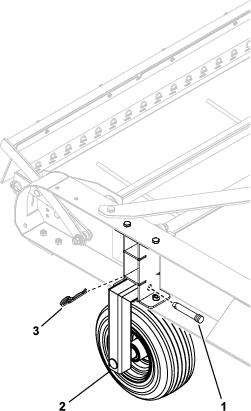

  14. Sujete las 2 ruedas a los orificios inferiores de las 2 viguetas de soporte de las ruedas usando 2 pasadores y 2 chavetas (Figura 11).

    g349738
  15. Gire la palanca del brazo superior para elevar la parte delantera del apero del suelo, hasta que el apero descanse únicamente sobre las ruedas traseras (Figura 12).

    g349740

Operación

Conversión del apero a la posición de trabajo

  1. Gire la palanca del brazo superior para bajar la parte delantera del apero hasta que el peso del apero no descanse sobre las ruedas.

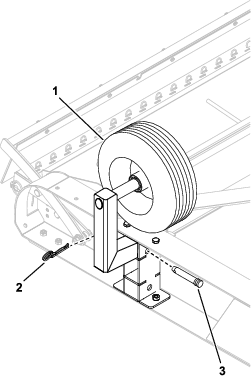

  2. Retire las dos ruedas, cambie su orientación, instálelas en el orificio superior y sujételas usando los 2 pasadores y las 2 chavetas (Figura 13).

    g351078
  3. Baje el accesorio hasta que esté completamente en el suelo.
