Adaptersats

1. Välj rätt klipphöjdsdekal för din maskin.

2. Ta bort den befintliga klipphöjdsdekalen från maskinens klipphöjdsfäste (Figur 4).



   Figur 4

   Maskin med vältskydd visas

   1. Klipphöjdsdekal
   2. Klipphöjdsfäste

3. Kontrollera att ytan där dekalen ska fästas på klipphöjdsfästet är fri från fett och smuts.

4. Fäst den nya klipphöjdsdekalen på fästet (Figur 5).



   Figur 5

   1. Låsmutter
   2. Ny klipphöjdsdekal
   3. Bult
   4. Bricka

5. Montera skruven (½ x 2 ¾ tum), planbrickan och flänsmuttern (½ tum) i det nedre, bakre hålet på den nya dekalen enligt Figur 5.

   Note: Detta förhindrar att däcket sänks och kommer i kontakt med marken om klipphöjdssprinten tas bort.

6. Vrid upp golvplattan (Figur 6).



   Figur 6

   1. Remdragningsdekal
   2. Golvplatta

7. Fäst den nya remdragningsdekalen över den befintliga dekalen (Figur 6).

   Note: Se till att fästytan för dekalen är ren innan du sätter dit den nya dekalen.

Ta bort de tre självgängande skruvarna som fäster den vänstra främre stänkskärmen vid maskinens ram (Figur 7) och ta bort stänkskärmen.

Note: Du monterar ett fotsteg i stället för stänkskärmen när du har monterat däcket.

Figur 7

1. Självgängande skruvar
2. Vänster främre stänkskärm

Det här momentet behöver inte utföras på modell 31200 och 31200A.

1. Höj upp sätesplattan.

2. Montera öppningen på däcklyftventilens grenrör på följande sätt:

   Var försiktig

   Om du utför underhåll på däcklyftens grenrör när däcket är upphöjt kan trycket i hydraulsystemet orsaka allvarliga personskador.

   Sänk ned däcket så att trycket i hydraulsystemet minskar.

   Varning

   Hydraulolja som läcker ut under tryck kan tränga in i huden och orsaka skada. Vätska som har trängt in i huden vid en olycka måste opereras bort inom några få timmar av en läkare som är förtrolig med denna sortens skada, annars kan kallbrand uppstå.

   • Håll kropp och händer borta från småläckor eller munstycken som sprutar ut hydraulvätska under högtryck.

   • Använd kartong eller papper för att hitta hydraulläckor. Använd aldrig händerna.

   Note: Ha ett avtappningskärl eller en trasa till hands för att fånga upp hydraulvätskan.

   1. Ta bort den mutter som fäster distansbrick-/spolenheten vid den elektromagnetiska ventilen i port ”A” på lyftventilens grenrörsblock (Figur 8) och ta bort distanbrick-/spolenheten.

   2. Ta bort den elektromagnetiska ventilen från lyftventilens grenrörsblock (Figur 8).



      Figur 8

      1. Lyftventilens grenrörsblock
      2. Öppning
      3. Spole
      4. Elektromagnetisk ventil
      5. Distansbricka
      6. Mutter

   3. Sätt i öppningen i grenrörblockets öppning och placera den så att den fasade änden är inåt (Figur 8).

   4. Gänga i den elektromagnetiska ventilen i lyftventilens grenrörsblock och dra åt ventilen till 27 N·m.

      Note: Dra inte åt muttern för hårt.

   5. Sätt på spol-/distansbrickenheten på den elektromagnetiska ventilen (Figur 8).

   6. Fäst spol-/distansbrickenheten på ventilen med muttern (Figur 8) och dra åt muttern till 7 N·m.

      Note: Dra inte åt muttern för hårt.

3. Koppla bort hydraulslangen från 90-graderskopplingen på framsidan av lyftventilens grenrörsblock (Figur 9).

   Note: Ha ett avtappningskärl eller en trasa till hands för att fånga upp hydraulvätskan.



   Figur 9

   1. 90-graderskoppling
   2. Lyftventilens grenrörsblock
   3. Hydraulslang

4. Ta bort 90-graderskopplingen från grenrörsblockets framsida (Figur 9) och kassera kopplingen.

   Note: Koppla bort hydraulrörledningen från ventilen och/eller ta bort ventilfästmuttrarna (Figur 9) för att lättare komma åt kopplingarna på framsidan av ventilen.

5. Montera T-stycket i den tomma porten på framsidan av grenrörsblocket.

   Note: Placera T-stycket enligt Figur 10.



   Figur 10

   1. T-stycke
   2. Grenrörsblockets framsida
   3. Hydraulslang
   4. Adapterkoppling

6. Montera adapterkopplingen på T-stycket som du nyss monterade (Figur 10).

7. Anslut hydraulslangens ände, som kopplades bort i steg 3, till adapterkopplingen (Figur 10).

1. Ta bort muttrarna som fäster lyftkedjans U-skruvar vid däckets undersida (Figur 11).



   Figur 11

   1. U-skruv
   2. Mutter (2)

2. Ta bort en av de övre muttrarna från U-skruvarna, sätt på lyftkedjorna på U-skruvarna och sätt tillbaka den övre muttern.

3. Montera U-skruvarna på däcket med de muttrar som du tog bort tidigare (Figur 11).

4. Skjut in det nya däcket under maskinens bärram.

   Note: Höj upp maskinens främre del och skjut in det nya däcket under maskinens bärram.

5. Anslut gaffeländen på kraftuttagets drivaxel till däckets växellåda på följande vis:

   1. Rikta in räfflan och rulltappens hål på gaffeländen mot växellådsaxeln.

   2. Skjut på gaffeländen på växellådsaxeln.

   3. Fäst gaffeländen på växellådsaxeln med rulltappen (Figur 3).

   4. Dra åt låsmuttrarna för att fästa gaffeländen vid växellådsaxeln (Figur 3) och dra åt låsmuttrarna till 20–25 N·m.

6. Ta bort och sätt tillbaka däcklyftkedjorna på lyftfästena på följande vis:

   Note: Använd den andra länken uppifrån när du monterar de bakre lyftkedjorna på lyftfästena. Då får däcket det rekommenderade fallet.

   1. Fäst den högra, bakre lyftkedjan på den inre sidan av lyftfästet med en skruv och 2 muttrar (Figur 12).

   2. Fäst den vänstra, bakre lyftkedjan på den yttre sidan av lyftfästet med en skruv och två muttrar.

   3. Använd de översta kedjelänkarna för att fästa de främre lyftkedjorna vid den yttre sidan av lyftfästena.



      Figur 12

      1. Bakre lyftkedja, vänster
      2. Bakre lyftkedja, höger

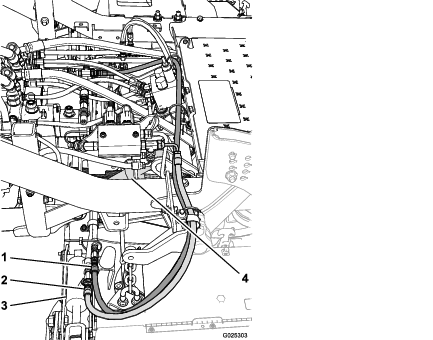

1. Montera den mellanlånga hydraulslangen löst på den yttre porten på den högra vingcylindern (Figur 13). Dra inte åt kopplingen.



   Figur 13

   1. Lång slang
   2. Mellanlång slang
   3. Höger vingcylinder
   4. Däcklyftcylinder

2. Dra slangen under hyrdraultankens fäste till T-stycket på grenrörsblockets framsida (Figur 14).



   Figur 14

   1. Lång slang
   2. Däcklyftventilens T-stycke
   3. Kort slang
   4. Däcklyftcylinder

3. På modell 31200 och 31200A: Ta bort och kasta locket som sitter i änden av däcklyftcylinderns T-stycke (Figur 15).



   Figur 15

   1. Lock
   2. T-stycke
   3. Grenrörsblock

4. Anslut slangen till änden på T-stycket och dra åt båda slangkopplingarna.

   Note: Kontrollera att slangen inte är vriden och inte kommer i kontakt med heta, vassa eller rörliga delar.

Det här momentet behöver inte utföras på modell 31200 och 31200A.

1. Koppla bort slangen från hydraulledningen på maskinens vänstra sida och från T-stycket ovanpå pumpen (Figur 16) och kassera slangen.

   Note: Ha ett avtappningskärl eller en trasa till hands för att fånga upp hydraulvätskan.



   Figur 16

   Sett från maskinens undersida

   1. Hydraulledning
   2. Befintlig slang

2. Montera ett T-stycke på hydraulledningen (Figur 17).

3. Anslut den nya korta slangens ände med 90-graderskopplingen till hydraulledningens T-stycke och änden med den raka kopplingen till T-stycket på pumpen (Figur 17).



   Figur 17

   Sett från maskinens undersida

   1. Hydraulledning
   2. T-stycke
   3. Kort slang
   4. Lång slang

4. Montera den långa hydraulslangens ände med den raka kopplingen i den inre porten på den högra vingcylindern och dra åt kopplingen.

5. Dra slangen från den högra vingcylindern till det nya T-stycket längs den mellanlånga slangen och under hydraultankens fäste (Figur 17) och dra åt båda slangkopplingarna.

   Note: Kontrollera att slangen inte är vriden och inte kommer i kontakt med heta, vassa eller rörliga delar.

Det här momentet behöver endast utföras på modell 31200 och 31200A.

1. Montera den långa hydraulslangens ände med den raka kopplingen i den inre porten på den högra vingcylindern och dra åt kopplingen.

2. Dra slangen från den högra vingcylindern längs den mellanlånga slangen, under hydraultankens fäste och under transmissionsfiltret till kopplingen med lock på hydraulrörledningen (Figur 18).



   Figur 18

   1. Koppling med lock

3. Ta bort locket från kopplingen och kasta det (Figur 18).

4. Anslut höger vingcylinderslang till kopplingen på hydraulledningen (Figur 19) och dra åt kopplingen.



   Figur 19

   Vissa delar visas inte

   1. Höger vingcylinderslang
   2. Hydraulledningens koppling

   Note: Kontrollera att slangen inte är vriden och inte kommer i kontakt med heta, vassa eller rörliga delar.

1. Fäst de två lyftcylinderslangarna vid undersidan av hydraultanken med ett kabelband eller R-klämman, skruven (⅜ x 1 tum) och plåtmuttern (Figur 20).

   Note: Kontrollera att slangarna inte är vridna och inte kommer i kontakt med heta, vassa eller rörliga delar.



   Figur 20

   1. Plåtmutter
   2. R-klämma
   3. Skruv (⅜ x 1 tum)

2. Starta motorn och höj upp däcket helt. Stäng av motorn och ta ut nyckeln ur tändningslåset.

   Note: Placera en träkloss eller ett liknande mellanlägg under varje länk för att hålla kvar den i det upphöjda läget (Figur 21).

3. Rikta in draglänkarna med bärramen och fäst länken med fästpinnen (Figur 21).



   Figur 21

   1. Draglänk (upphöjt däck)
   2. Torsionsfjäder
   3. U-skruvar
   4. Däcklyftskedja
   5. Låspinne
   6. Ansatsskruv

4. Fäst fästpinnen vid ramen med ansatsskruven (Figur 21).

5. Maskinens främre del måste höjas upp något för att träklossen eller det liknande mellanlägget ska kunna tas bort.

1. Koppla bort batterikablarna från batteripolerna.

   Important: Koppla loss minuskabeln från batteriet innan du kopplar bort pluskabeln.

2. Leta reda på de två hålen på undersidan av säkringsblockets fästplatta (Figur 22Figur 23).

3. Montera säkringsblocket på säkringsblockets fästplatta med två skruvar med brickskalle (nr 10 x ¾ tum) och två muttrar (nr 10). Se Figur 22 och Figur 23.



   Figur 22

   Internationell Kubota-modell visas

   1. Säkringsblock
   2. Jordblock
   3. Säkringsblockets fästplatta


   Figur 23

   Tier 4 Yanmar-modell visas

   1. Säkringsblock
   2. Jordblock
   3. Säkringsblockets fästplatta

4. Anslut säkringsblockets röda kabel till den röda försörjningsledningen från huvudkablaget.

   Note: Den röda försörjningsledningen sitter under säkringsblockets monteringsfäste.

5. Montera säkringen i säkringsblocket.

6. Anslut det nya kablaget på följande sätt:

   1. Fäst den röda kabeln i den öppna platsen på säkringsblocket med säkringen (Figur 24).

   2. Anslut den svarta kabeln till jordblocket som finns i närheten (Figur 24).

   3. Sätt i de två kablagekontakterna i de kontakter i maskinens kablage som är märkta med ”AUX 15” och “AUX 16” (Figur 24).

      Note: Ta bort skydden som är märkta med ”Tether” på anslutningarna och se till att de är ur vägen innan du ansluter.

   4. Dra den återstående längden av kablaget till maskinens vänstra sida, under golvet och mot maskinens främre del.

   5. Anslut kablagekontakten till kablaget på framsidan av mittdäcket (Figur 24).



   Figur 24

   1. Till huvudkablagets AUX-kontakter
   2. Till säkringsblocket (röd kabel)
   3. Till jordblocket (svart kabel)
   4. Till mittersta däckets främre del

7. Fäst kablaget vid det befintliga kablaget med kabelband, och fäst eventuella överskjutande kablagekablar på avstånd från alla heta, vassa och rörliga delar.

8. När du tar bort klippdäcket ansluter du shuntkablaget i däckets kablage enligt Figur 25.



   Figur 25

   1. Shuntkablage

9. Koppla på batterikablarna.

   Important: Koppla på pluskabeln på batteriet innan du kopplar på minuskabeln.

1. Använd de tre befintliga stänkskärmsmonteringshålen och montera framsidan av fotsteget löst på maskinen med de tre självgängande skruvar som du tog bort tidigare (Figur 26).



   Figur 26

   1. Fotsteg

2. Montera baksidan av fotsteget på maskinen med två skruvar (5/16 x ⅞ tum) och två flänsmuttrar (5/16 tum). Dra åt de främre och bakre fästelementen (Figur 26).

1. Montera klipphöjdssprinten i klipphöjdsfästet vid önskad klipphöjd (Figur 27).



   Figur 27

   1. Klipphöjdssprint
   2. Klipphöjdsfäste

2. Kontrollera hydrauloljenivån och fyll på olja efter behov. Se bruksanvisningen till maskinen.

3. Balansera klippenheten. Se bruksanvisningen till klippenheten.

4. Smörj klippenheten och smörjnipplarna på kraftuttagets drivaxel. Läs om smörjmedelsspecifikationer i bruksanvisningen till klippenheten.
