Kit jupe arrière

1. Garez la machine sur une surface plane et horizontale.

2. Abaissez les unités de coupe.

3. Serrez le frein de stationnement.

4. Coupez le moteur et enlevez la clé.

5. Attendez l'arrêt complet de toutes les pièces mobiles.

6. Attendez que le moteur et le système d'échappement soient complètement froids.

   Prudence

   Si le moteur vient de tourner, le système d'échappement est très chaud et peut vous brûler.

   • Ne vous approchez pas du silencieux encore chaud.

   • Attendez que le moteur et le système d'échappement soient complètement froids.

1. Déplacez la poignée de verrouillage de la plate-forme (Figure 1) vers l'avant de la machine jusqu'à ce que les crochets du verrou se désengagent de la barre de verrouillage.



   Figure 1

   1. Poignée de verrouillage de plate-forme

2. Relevez la plateforme (Figure 2).

   Note: Le vérin à gaz facilite le levage de la plate-forme.



   Figure 2

1. Sur le côté gauche de la plate-forme de l'utilisateur, ouvrez la porte du compartiment de rangement (Figure 3).



   Figure 3

   1. Rondelle
   2. Bouton
   3. Compartiment de rangement

2. Retirez les 3 boutons et les 3 rondelles qui fixent le compartiment de rangement sur la machine et déposez le compartiment (Figure 3).

Déverrouillez et soulevez le capot.

Retirez les 4 boulons, les 4 rondelles frein et les 4 rondelles qui fixent la cloison (Figure 4) au panneau électrique, et déposez la cloison.

Note: Conservez la cloison, les boulons, les rondelles frein et les rondelles.

Figure 4

1. Boulons
2. Rondelle-frein
3. Rondelle
4. Cloison

Identifiez les supports de bavette gauche et droit.

Figure 5

1. Support de bavette droit
2. Support de bavette gauche

1. Retirez les 2 boulons à tête hexagonale (16 x 50 mm), 4 rondelles et 2 contre-écrous (16 mm) du support gauche du ROPS (Figure 6).

   Mettez au rebut les 2 contre-écrous (16 mm) ; conservez les 2 boulons à tête hexagonale (16 x 50 mm) et 4 rondelles.



   Figure 6

   1. Boulon à tête hexagonale (16 x 50 mm)
   2. Rondelles
   3. Support de ROPS gauche
   4. Contre-écrou (16 mm)

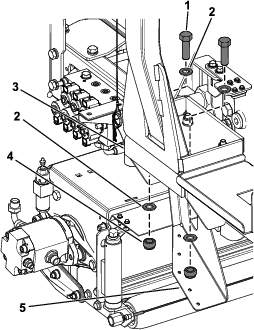

2. Fixez légèrement le support de bavette gauche au support de ROPS gauche à l'aide des 2 boulons à tête hexagonale (16 x 50 mm), 4 rondelles et 2 contre-écrous neufs (16 mm), comme montré à la Figure 7.



   Figure 7

   1. Boulon à tête hexagonale (16 x 50 mm) retiré précédemment
   2. Rondelles retirées précédemment
   3. Support de ROPS gauche
   4. Contre-écrou neuf (16 mm)
   5. Support de bavette gauche

3. Répétez les opérations 1 et 3 pour le support de bavette droit.

Fixez la cloison sur le panneau électrique (Figure 10) à l'aide des 4 boulons, 4 rondelles frein et 4 rondelles retirés précédemment.

Figure 10

1. Boulons
2. Rondelle-frein
3. Rondelle
4. Cloison

Fermez et verrouillez le capot.

1. Alignez les trous au bas du compartiment de rangement et les trous dans les supports du châssis.

2. Montez le compartiment de rangement sur la machine avec les 3 boutons et les 3 rondelles (Figure 11).



   Figure 11

   1. Rondelle
   2. Bouton
   3. Compartiment de rangement

3. Fermez la porte du compartiment de rangement.

1. Abaissez doucement la plateforme (Figure 12).

   Note: Le vérin à gaz contribue à soutenir la plate-forme.



   Figure 12

2. Lorsque la plate-forme approche de la position complètement baissée, déplacez la poignée de verrouillage (Figure 13) vers l'avant de la machine.

   Note: Cela permet aux crochets du verrou de passer la barre de verrouillage.



   Figure 13

   1. Poignée de verrouillage de plate-forme
   2. Barre de verrouillage

3. Abaissez complètement la plate-forme et déplacez la poignée de verrouillage vers l'arrière de la machine jusqu'à ce que les crochets du verrou s'engagent complètement sur la barre de verrouillage (Figure 14).



   Figure 14

   1. Poignée de verrouillage de plate-forme
