Installation
Vorbereiten des Einbaus des Heckschürzen-Kits
Vorbereiten der Maschine
-
Stellen Sie die Maschine auf einer ebenen Fläche ab.
-
Senken Sie die Mähwerke ab.
-
Aktivieren Sie die Feststellbremse.
-
Stellen Sie den Motor ab und ziehen Sie den Schlüssel ab.
-
Warten Sie den Stillstand aller Teile ab.
-
Lassen Sie den Motor und die Abgasanlage vollständig abkühlen.
Achtung
Wenn der Motor gelaufen ist, ist der Auspuffanlage sehr heiß und Sie könnten sich daran verbrennen.
-
Berühren Sie nie den heißen Auspuff.
-
Lassen Sie den Motor und die Abgasanlage vollständig abkühlen.
-
Anheben der Bedienerplattform
Entfernen des Ablagefachs
Öffnen der Motorhaube
Entriegeln und öffnen Sie die Motorhaube.
Ausbau der Spritzwand

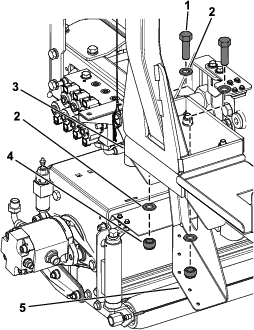

Entfernen Sie die vier Schrauben, vier Sicherungsscheiben und vier Unterlegscheiben, mit denen die Spritzwand (Bild 4) am Schaltkasten befestigt ist, und nehmen Sie die Spritzwand ab.
Note: Bewahren Sie die Spritzwand, die Schrauben, Sicherungsscheiben und Unterlegscheiben auf.
Montieren der Schmutzfängerhalterungen
Für diesen Arbeitsschritt erforderliche Teile:
| Linke Schmutzfängerhalterung | 1 |
| Rechte Schmutzfängerhalterung | 1 |
| Sicherungsmutter (16 mm) | 4 |
Identifizieren der Schmutzfängerhalterungen
Identifizieren Sie die linken und rechten Schmutzfängerhalterungen.
Montieren der Schmutzfängerhalterungen
-
Entfernen Sie die beiden Sechskantschrauben (16 x 50 mm), vier Unterlegscheiben und zwei Sicherungsmuttern (16 mm) von der linken Überrollschutzhalterung (Bild 6).
Entsorgen Sie die beiden Sicherungsmuttern (16 mm) und bewahren Sie die beiden Sechskantschrauben (16 x 50 mm) und die vier Unterlegscheiben auf.
-
Befestigen Sie die linke Schmutzfängerhalterung mit den zuvor entfernten beiden Sechskantschrauben (16 x 50 mm), vier Unterlegscheiben und zwei neuen Sicherungsmuttern (16 mm) lose an der linken Überrollschutzhalterung, wie in Bild 7 dargestellt.
-
Wiederholen Sie die Schritte 1 und 3 für die rechte Schmutzfängerhalterung.
Montieren des breiten Ablenkblechs
Für diesen Arbeitsschritt erforderliche Teile:
| Breites Ablenkblech | 1 |
| Ablenkblechgurt | 1 |
| Bundkopfschraube (6 x 25 mm) | 10 |
| Sicherungsmutter (6 mm) | 10 |
| Scheibe | 8 |
-
Befestigen Sie das breite Ablenkblech mit acht Bundkopfschrauben (6 x 25 mm), acht Unterlegscheiben und acht Sicherungsmuttern (6 mm) an den linken und rechten Schmutzfängerhalterung, wie in Bild 8 dargestellt.
-
Befestigen Sie den Ablenkblechgurt mit den beiden Bundkopfschrauben (6 x 25 mm) und den beiden Sicherungsmuttern (6 mm) am breiten Ablenkblech, wie in Bild 9 dargestellt.
-
Ziehen Sie die vier Sicherungsmuttern (16 mm), mit denen die Schmutzfängerhalterungen am Überrollschutzrahmen befestigt sind, auf ein Drehmoment von 200 N∙m an.
Fertigstellung der Installation des Heckschürzen-Kits
Einbauen der Spritzwand
Montieren Sie die Spritzwand am Schaltkasten (Bild 10) mit den zuvor entfernten vier Schrauben, vier Sicherungsscheiben und vier Unterlegscheiben.
Schließen der Motorhaube
Schließen und verriegeln Sie die Haube.
Einbauen des Ablagefachs
-
Richten Sie die Löcher im Boden des Ablagefachs auf die Löcher in den Fahrgestellhaltern aus.
-
Bauen Sie das Ablagefach mit den drei Handrädern und den drei Unterlegscheiben in die Maschine ein (Bild 11).
-
Schließen Sie die Ablagefachklappe.
Absenken der Bedienerplattform
Warnung:
Betrieb der Maschine bei unverriegelter Plattform kann zu einem Kontrollverlust über die Maschine führen und Sie und Unbeteiligte schwer verletzen.
Verwenden Sie die Maschine nie, ohne sich zu vergewissern, dass der Verriegelungsmechanismus der Bedienerplattform vollständig eingerastet und betriebsfähig ist.
-
Senken Sie die Plattform vorsichtig ab (Bild 12).
Note: Der pneumatische Hubzylinder stützt die Plattform.
-
Wenn die Plattform beinah in der vollständig abgesenkten Position ist, bewegen Sie den Sperrriegelgriff der Plattform (Bild 13) zur Vorderseite der Maschine.
Note: Dies stellt sicher, dass der Riegel die Sperrstange aushakt.
-
Senken Sie die Plattform vollständig ab und schieben Sie den Sperrriegelgriff der Plattform zum Heck der Maschine, bis der Riegel ganz in der Sperrstange einrastet (Bild 14).
