Kit falda posteriore

1. Parcheggiate la macchina su terreno pianeggiante.

2. Abbassate gli apparati di taglio.

3. Inserite il freno di stazionamento.

4. Spegnete il motore e togliete la chiave.

5. Attendete finché tutte le parti mobili si siano fermate.

6. Fate raffreddare completamente il motore e il sistema di scarico.

   Attenzione

   Se il motore è stato acceso, il sistema di scarico sarà caldo e potrebbe ustionarvi.

   • Non avvicinatevi alla marmitta calda.

   • Fate raffreddare completamente il motore e il sistema di scarico.

1. Spostate la maniglia di fermo della piattaforma (Figura 1) verso la parte anteriore della macchina fino a quando il dispositivo non si sgancia dalla barra di bloccaggio.



   Figura 1

   1. Maniglia di fermo della piattaforma

2. Sollevate la piattaforma (Figura 2).

   Note: Il cilindro a gas contribuisce al sollevamento della piattaforma.



   Figura 2

1. A sinistra della piattaforma dell'operatore, aprite lo sportello del vano portaoggetti (Figura 3).



   Figura 3

   1. Rondella
   2. Manopola
   3. Vano portaoggetti

2. Rimuovete le 3 manopole e le 3 rondelle che fissano il vano portaoggetti alla macchina, e rimuovetelo (Figura 3).

Sbloccate e aprite il cofano.

Rimuovete 4 bulloni, 4 rondelle di bloccaggio e 4 rondelle che fissano la paratia (Figura 4) al quadro elettrico e rimuovete la paratia.

Note: Conservate la paratia, i bulloni, le rondelle di bloccaggio e le rondelle.

Figura 4

1. Bulloni
2. Rondella di bloccaggio
3. Rondella
4. Paratia

Individuate le alette sinistra e destra.

Figura 5

1. Supporto aletta destra
2. Supporto aletta sinistra

1. Rimuovete i 2 bulloni a testa esagonale (16 x 50 mm) le 4 rondelle e i 2 dadi di bloccaggio (16 mm) dalla staffa sinistra del ROPS (Figura 6).

   Eliminate i 2 dadi di bloccaggio (16 mm) e conservate i 2 bulloni a testa esagonale (16 x 50 mm) le 4 rondelle.



   Figura 6

   1. Bullone a testa esagonale (16 x 50 mm)
   2. Rondelle
   3. Staffa sinistra del ROPS
   4. Dado di bloccaggio (16 mm)

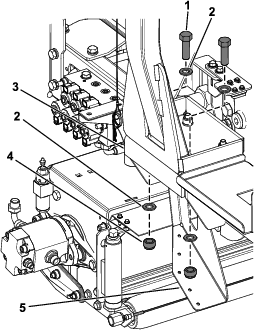

2. Fissate senza serrare il supporto dell'aletta sinistra alla staffa sinistra del ROPS con i 2 bulloni a testa esagonale (16 x 50 mm) e 4 rondelle che avete rimosso in precedenza e 2 nuovi dadi di bloccaggio (16 mm) come mostrato nella Figura 7.



   Figura 7

   1. Bullone a testa esagonale (16 x 50 mm) rimosso in precedenza
   2. Rondelle rimosse in precedenza
   3. Staffa sinistra del ROPS
   4. Nuovo dadi di bloccaggio (16 mm)
   5. Supporto aletta sinistra

3. Ripetete i passaggi 1 e 3 per il supporto dell'aletta destra.

Montate la paratia sul quadro elettrico (Figura 10) con i 4 bulloni, le 4 rondelle di bloccaggio e le 4 rondelle che avete rimosso in precedenza.

Figura 10

1. Bulloni
2. Rondella di bloccaggio
3. Rondella
4. Paratia

Chiudete e bloccate il cofano.

1. Allineate i fori sul fondo del vano portaoggetti con i fori nelle staffe del telaio.

2. Montate il vano portaoggetti alla macchina con le 3 manopole e le 3 rondelle (Figura 11).



   Figura 11

   1. Rondella
   2. Manopola
   3. Vano portaoggetti

3. Chiudete lo sportello del vano portaoggetti.

1. Abbassate la piattaforma con cautela (Figura 12).

   Note: Il cilindro a gas contribuisce a sostenere la piattaforma.



   Figura 12

2. Quando la piattaforma si è abbassata quasi completamente, spostate la maniglia di fermo della piattaforma (Figura 13) verso la parte anteriore della macchina.

   Note: In questo modo il dispositivo di bloccaggio si sgancia dalla barra di bloccaggio.



   Figura 13

   1. Maniglia di fermo della piattaforma
   2. Barra di bloccaggio

3. Abbassate completamente la piattaforma e spostate la maniglia di fermo verso la parte posteriore della macchina fino a quando il fermo non si innesta completamente sulla barra di bloccaggio (Figura 14).



   Figura 14

   1. Maniglia di fermo della piattaforma
