Kit de faldón trasero

1. Aparque la máquina en una superficie nivelada.

2. Baje las unidades de corte.

3. Accione el freno de estacionamiento.

4. Apague el motor y retire la llave.

5. Espere a que se detengan todas las piezas en movimiento.

6. Deje que el motor y el sistema de escape se enfríen por completo.

   Cuidado

   Si el motor ha estado en marcha, el sistema de escape estará muy caliente y puede causarle quemaduras.

   • Manténgase alejado del silenciador si éste está caliente.

   • Deje que el motor y el sistema de escape se enfríen por completo.

1. Mueva la palanca de cierre de la plataforma (Figura 1) hacia la parte delantera de la máquina hasta que los ganchos del cierre se liberen de la barra de bloqueo.



   Figura 1

   1. Palanca de cierre de la plataforma

2. Eleve la plataforma (Figura 2).

   Note: El cilindro de gas ayuda a la hora de elevar la plataforma.



   Figura 2

1. A la izquierda de la plataforma del operador, abra la puerta del compartimento de almacenamiento (Figura 3).



   Figura 3

   1. Arandela
   2. Pomo
   3. Compartimento de almacenamiento

2. Retire los 3 pomos y las 3 arandelas que sujetan el compartimento de almacenamiento a la máquina, y retire el compartimento (Figura 3).

Desenganche y abra el capó.

Retire los 4 pernos, las 4 arandelas de freno y las 4 arandelas que fijan la división (Figura 4) al panel eléctrico y retire la división.

Note: Conserve la división, los pernos, las arandelas de freno y las arandelas.

Figura 4

1. Pernos
2. Arandela de freno
3. Arandela
4. División

Identifique los bastidores de las aletas izquierda y derecha.

Figura 5

1. Bastidor de aleta derecha
2. Bastidor de aleta izquierda

1. Retire los 2 pernos de cabeza hexagonal (16 x 50 mm), 4 arandelas y 2 contratuercas (16 mm) del soporte de ROPS izquierdo (Figura 6).

   Deseche las 2 contratuercas (16 mm); conserve los 2 pernos de cabeza hexagonal (16 x 50 mm) y las 4 arandelas.



   Figura 6

   1. Perno de cabeza hexagonal (16 x 50 mm)
   2. Arandelas
   3. Soporte de ROPS izquierdo
   4. Contratuerca (16 mm)

2. Fije provisionalmente el bastidor de aleta izquierda al soporte del ROPS izquierdo con los 2 pernos de cabeza hexagonal (16 x 50 mm) y 4 arandelas que retiró anteriormente y 2 contratuercas nuevas (16 mm), tal y como se muestra en la Figura 7.

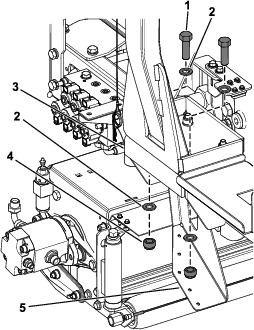

   Figura 7

   1. Perno de cabeza hexagonal (16 x 50 mm) retirado anteriormente
   2. Arandelas retiradas anteriormente
   3. Soporte ROPS izquierdo
   4. Nueva contratuerca (16 mm)
   5. Bastidor de aleta izquierda

3. Repita los pasos 1 y 3 con el bastidor de aleta derecha.

Monte la división en el panel eléctrico (Figura 10) con los 4 pernos, las 4 arandelas de freno y las 4 arandelas que retiró anteriormente.

Figura 10

1. Pernos
2. Arandela de freno
3. Arandela
4. División

Cierre y enganche el capó.

1. Alinee los taladros en la parte inferior del compartimiento de almacenamiento con los taladros en los soportes del chasis.

2. Monte el compartimento de almacenamiento en la máquina con los 3 pomos y las 3 arandelas (Figura 11).



   Figura 11

   1. Arandela
   2. Pomo
   3. Compartimento de almacenamiento

3. Cierre la puerta del compartimento de almacenamiento.

1. Baje la plataforma con cuidado (Figura 12).

   Note: El cilindro de gas ayuda a sostener la plataforma.



   Figura 12

2. Cuando la plataforma se acerque a la posición de totalmente bajada, mueva la palanca de cierre de la plataforma (Figura 13) hacia la parte delantera de la máquina.

   Note: De esta forma, los cierres no chocarán contra la barra de bloqueo.



   Figura 13

   1. Palanca de cierre de la plataforma
   2. Barra de bloqueo

3. Baje la plataforma del todo y mueva la palanca de cierre de la plataforma hacia la parte trasera de la máquina hasta que el cierre se enganche del todo en la barra de bloqueo (Figura 14).



   Figura 14

   1. Palanca de cierre de la plataforma
