变速箱更换套件

1. 将机器停在水平地面上。

2. 关闭机器。

3. 将火花塞电线从火花塞中拉出；请参阅机器《操作员手册》。

1. 从小时表上断开线束接头（图 1）。



   图 1

   1. 线束接头
   2. 小时表

2. 卸下将控制面板护罩固定到后面板上的螺丝，取下控制面板护罩（图 2）。



   图 2

   1. 螺丝
   2. 控制面板护罩

1. 如下所示，从变速箱总成的手刹操纵杆轴上拆下刹车拉线（图 3）：

   1. 松开将刹车拉线固定到变速箱总成铸造槽的前拉线锁紧螺母（图 3）。将刹车拉线从槽上卸下。

   2. 卸下将拉线孔眼固定到变速箱总成手刹操纵杆的卡环（图 3）。

   3. 从手刹操纵杆上卸下刹车拉线孔眼（图 3）。

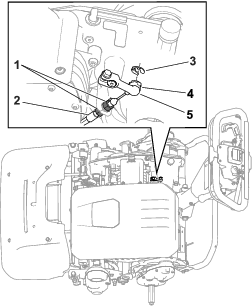

   图 3

   图中所示为型号 04861

   1. 锁紧螺母
   2. 刹车拉线
   3. 卡环
   4. 拉线孔眼
   5. 手刹操纵杆

2. 如下所示，从手刹操纵杆上卸下刹车拉线：

   1. 松开将刹车拉线固定到上接收器焊接件的刹车拉线锁紧螺母（图 4）。将刹车拉线从上接收器焊接件上滑出。

   2. 从手刹操纵杆上的弹簧锚上拆下刹车拉线弹簧。留意手刹操纵杆上刹车拉线弹簧钩的方向，以便安装。



   图 4

   1. 螺母
   2. 刹车手柄
   3. 轴肩螺栓
   4. 锁紧螺母
   5. 刹车拉线

3. 将刹车拉线从机器上卸下。

   Note: 您可以丢弃刹车拉线。

4. 卸下将手刹操纵杆固定到上接收器焊接件的轴肩螺栓和螺母（图 4）。

   保留轴肩螺栓和螺母，以便安装新的操纵杆。

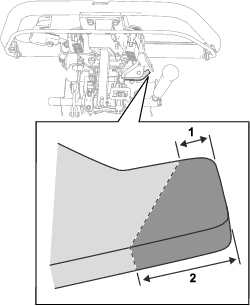

对于序列号为 4080000 或之前的主机，拆下上接收器焊接件区域，如 图 5所示。

图 5

1. 3.2mm
2. 9.5mm

此程序中需要的物件：

此程序中需要的物件：

请参阅卸下控制面板护罩中的力求，了解此程序。

1. 使用先前卸下的螺丝安装控制面板护罩。

2. 将线束接头连接至小时表。
