127 cm:n ja 137 cm:n kerääjä

Paikallaan kääntyvät ajoleikkurit

Model No. 79392-Serial No. 316000001 and Up

Model No. 79392-Serial No. 400000000 and Up

Model No. 79416-Serial No. 400000000 and Up

Johdanto

Lue nämä tiedot huolellisesti, jotta oppisit käyttämään ja huoltamaan laitetta asianmukaisesti sekä välttämään tapaturmia ja tuotevaurioita. Olet itse vastuussa tuotteen asianmukaisesta ja turvallisesta käytöstä.

Aina kun tarvitset huoltoa, alkuperäisiä varaosia tai lisätietoja, ota yhteys valtuutettuun huoltoliikkeeseen tai asiakaspalveluun. Ota tällöin tuotteesi malli- ja sarjanumerot valmiiksi esiin. Kuva 1 näyttää laitteen malli ja sarjanumeron sijainnin. Kirjoita numerot annettuun tilaan.

g005673

Kuva 1

  1. Malli- ja sarjanumeron sijainti

Tässä käyttöoppaassa esiintyvä varoitusmerkintä (Kuva 2) ilmaisee vaaratilannetta, josta saattaa olla seurauksena vakava tapaturma tai jopa kuolema, jos suositellut varotoimenpiteet laiminlyödään.

g000502

Kuva 2

Varoitusmerkintä

Tässä käyttöoppaassa käytetään kahta termiä tietojen korostamiseksi. Tärkeää kiinnittää huomiota mekaanisiin erikoistietoihin ja Huomautus korostaa erityishuomion ansaitsevia yleistietoja.

Turvaohjeet

  • Tutustu laitteen turvallisen käytön ohjeisiin, ohjauslaitteisiin ja turvamerkintöihin.

  • Ole erityisen varovainen käyttäessäsi ruohonkerääjiä tai muita lisälaitteita. Ne voivat vaikuttaa koneen käyttöominaisuuksiin ja vakauteen.

  • Konetta voidaan vakauttaa lisäämällä tai irrottamalla pyöräpainoja tai vastapainoja valmistajan suositusten mukaisesti.

  • Älä käytä ruohonkerääjää jyrkillä rinteillä. Painava ruohonkerääjä saattaa aiheuttaa hallinnan menettämisen tai koneen kaatumisen.

  • Hidasta ja ole erityisen varovainen rinteillä. Aja rinteillä suositeltuun suuntaan. Nurmiolosuhteet voivat heikentää koneen vakautta. Ole erittäin varovainen käyttäessäsi konetta pudotusten lähellä.

  • Liiku rinteillä hitaasti ja vähän kerrallaan. Älä muuta nopeutta, suuntaa tai käännön jyrkkyyttä äkillisesti.

  • Ruohonkerääjä voi estää näkymän taakse. Ole erityisen varovainen peruuttaessasi.

  • Ole varovainen lastatessasi konetta perävaunuun tai kuorma-autoon.

  • Älä käytä konetta, jos heittokanavan suuntain on ylhäällä tai irrotettu tai jos sitä on muunnettu, ellei ruohonkerääjä ole käytössä.

  • Pidä kädet ja jalat poissa liikkuvista osista. Älä tee säätöjä moottorin ollessa käynnissä.

  • Pysäytä kone tasaiselle maalle, vapauta käytöt, kiilaa pyörät ja sammuta moottori aina ennen kuin poistut käyttäjän paikalta, myös ruohonkerääjän tyhjennystä tai suppilon tukoksen poistamista varten.

  • Jos irrotat ruohonkerääjän, muista asentaa heittokanavan suuntain tai suojus, jos se irrotettiin ruohonkerääjän asentamista varten. Älä käytä leikkuria ilman, että koko ruohonkerääjä tai suuntain on paikoillaan.

  • Sammuta moottori ennen ruohonkerääjän irrottamista tai tukoksen poistamista suppilosta.

  • Älä jätä ruohonkerääjään ruohoa pitkäksi aikaa.

  • Ruohonkerääjän osat ovat kuluvia, vaurioituvia ja heikentyviä osia, mistä syystä esineet voivat sinkoilla tai käyttäjä voi altistua liikkuville osille. Tarkista osat säännöllisesti ja vaihda tarvittaessa valmistajan suosittelemiin osiin.

Hinausturvallisuus

  • Älä kiinnitä hinattavaa laitetta muualle koneeseen kuin vetokoukkuun.

  • Noudata valmistajan suosituksia, jotka koskevat hinattavien laitteiden painoa ja rinteillä vetämistä.

  • Älä koskaan anna lasten tai muiden henkilöiden olla hinattavan laitteen sisällä tai päällä.

  • Rinteissä hinattavan laitteen paino voi johtaa pidon menetykseen ja ajoneuvon hallinnan menetykseen. Vähennä hinattavan laitteen painoa ja hidasta vauhtia.

  • Pysäytysmatka kasvaa hinatun kuorman painon kasvaessa. Aja hitaasti ja varaa pysähtymiseen lisää etäisyyttä.

  • Tee leveitä käännöksiä, jotta lisälaite ei koskettaisi konetta.

  • Älä hinaa kuormaa, joka painaa enemmän kuin hinaava kone.

Turva- ja ohjetarrat

Graphic

Turva- ja ohjetarrat on sijoitettu hyvin näkyville paikoille mahdollisten vaara-alueiden lähettyville. Korvaa vioittuneet tai kadonneet tarrat uusilla.
decal109-6809

109-6809

  1. Käsien ruhjoutumisvaara: Älä irrota koko kerääjää koneesta. Avaa kerääjän yläosa ja irrota sitten keräimet kerääjästä. Älä irrota kerääjän yläosaa, kun se on suljettu. Avaa kerääjän yläosa ensin ja irrota se sitten.
decal110-6691

110-6691

  1. Esineiden sinkoutumisvaara: pidä sivulliset loitolla.
  2. Esineiden sinkoutumisvaara ruohonleikkurista: älä käytä konetta ilman suuntainta, poistolevyä tai ruohonkeräysjärjestelmää.
  3. Jalkojen ja käsien loukkaantumisvaara: pysy etäällä liikkuvista osista.

Käyttöönotto

Painon asennus

Vaiheeseen tarvittavat osat:

Pultti (⅜ × 1¼ tuumaa)4
Lukkomutteri (⅜ tuumaa)4
Painon vasen asennuskannatin1
Painon oikea asennuskannatin1
Aluslaatat4
Painon kannatin1
Pultti (⅜ × 1 tuumaa)2
Litteä paino1
Kahvallinen paino1
Urakiinnitettävä poikkitanko1

Note: Tämä toimenpide on tarkoitettu vain malleihin, joissa on ohjausvivut. Ohjauspyörämalleihin ei tarvitse asentaa painoja.

Varoitus

Kerääjä muuttaa koneen painojakaumaa. Jos laitetta käytetään ilman etupainoja, siitä voi tulla epävakaa, ja seurauksena voi olla ohjattavuuden menetys.

Varmista ennen kerääjällä varustetun koneen käyttöä, että etupainot on asennettu siihen oikein.

  1. Etsi etupultit rungon alta (Kuva 3 ja Kuva 4).

  2. Irrota kaksi pulttia (⅜ × 1 tuumaa) ja kaksi lukkomutteria (⅜ tuumaa). Säilytä lukkomutterit.

    g014875

    Kuva 3

    1. Oikea etukääntöpyörä (kääntöpyörän haarukkaa ja pyörää ei näytetä selkeyden vuoksi)
    2. Etureikä, oikea puoli
    3. Lukkomutteri (⅜ tuumaa)
    4. Pultti (⅜ × 1 tuumaa)
    g014877

    Kuva 4

    1. Lukkomutteri (⅜ tuumaa)
    2. Etureikä, vasen puoli
    3. Vasen etukääntöpyörä (kääntöpyörän haarukkaa ja pyörää ei näytetä selkeyden vuoksi)
    4. Pultti (⅜ × 1 tuumaa)

  3. Etsi vasen ja oikea painon asennuskannatin irto-osien joukosta.

  4. Asenna vasen kannatin rungon alle kahdella pultilla (⅜ × 1-¼ tuumaa), kahdella aluslaatalla ja kahdella lukkomutterilla (⅜ tuumaa) (Kuva 5).

    Note: Käytä yhtä lukkomutteria irto-osista ja yhtä aiemmin irrotettua lukkomutteria.

    g014878

    Kuva 5

    1. Lukkomutteri (⅜ tuumaa), entinen
    2. Etummainen reikä, vasen puoli
    3. Vasen etukääntöpyörä (kääntöpyörän haarukkaa ja pyörää ei näytetä selkeyden vuoksi)
    4. Lukkomutteri (⅜ tuumaa), irto-osista
    5. Rungon valmis reikä
    6. Aluslaatta
    7. Pultti (⅜ × 1¼ tuumaa)
    8. Vasen asennuskannatin

  5. Asenna oikea painon asennuskannatin koneen oikealla puolella seuraavasti:

    • Koneet, joissa ei ole jalkanostopoljinta: kiinnitä kannatin runkoon kahdella pultilla (⅜ × 1-¼ tuumaa), kahdella aluslaatalla ja kahdella lukkomutterilla (⅜ tuumaa) (Kuva 6).

      Note: Yksi lukkomutteri saadaan irto-osista ja toinen irrotettiin koneesta aikaisemmin.

      g014876

      Kuva 6

      1. Oikea etukääntöpyörä (kääntöpyörän haarukkaa ja pyörää ei näytetä selkeyden vuoksi)
      2. Etummainen reikä, oikea puoli
      3. Entinen lukkomutteri (⅜ tuumaa)
      4. Oikea asennuskannatin
      5. Pultti (⅜ × 1¼ tuumaa)
      6. Aluslaatta
      7. Valmis reikä rungossa
      8. Lukkomutteri (⅜ tuumaa), irto-osista

      Note: Aluslaattoja ei käytetä koneissa, joissa on jalkanostopoljin.

    • Jos koneessa on jalkanostopoljin, irrota jalkanostopolkimen kannattimen etukiinnikkeet ja kiinnitä kannatin kahdella pultilla ja kahdella lukkomutterilla (Kuva 7).

      Note: Käytä yhtä lukkomutteria irto-osista ja yhtä aiemmin irrotettua lukkomutteria.

      g014883

      Kuva 7

      1. Oikea etukääntöpyörä (kääntöpyörän haarukkaa ja pyörää ei näytetä selkeyden vuoksi)
      2. Etureikä, oikea puoli
      3. Entinen lukkomutteri (⅜ tuumaa)
      4. Oikea asennuskannatin
      5. Pultti (⅜ × 1¼ tuumaa)
      6. Jalkanostopolkimen kannatin
      7. Valmis reikä kannattimessa
      8. Lukkomutteri (⅜ tuumaa), irto-osista

  6. Asenna painon kannatin asennuskannattimiin kohdistamalla kannattimen ulommat reiät aiemmin asennettuihin asennuskannattimiin (Kuva 8).

    Note: Varmista, että kannatin on rungon keskellä.

  7. Kiinnitä painon kannatin kahdella pultilla (⅜ × 1 tuumaa) ja kahdella lukkomutterilla (⅜ tuumaa) (Kuva 8).

    g014879

    Kuva 8

    1. Lukkomutteri (⅜ tuumaa)
    2. Painon kannatin
    3. Vasen asennuskannatin
    4. Pultti (⅜ × 1 tuumaa)
    5. Oikea asennuskannatin

  8. Asenna litteä paino painon kannattimeen ja siirrä sitä taaksepäin kannatinta pitkin (Kuva 9).

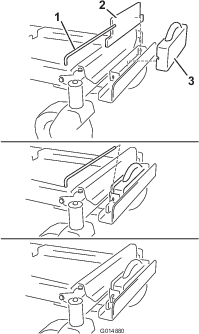

    g014880

    Kuva 9

    1. Urakiinnitettävä poikkitanko
    2. Litteä paino
    3. Kahvallinen paino

  9. Asenna kahvallinen paino litteän painon eteen (Kuva 9).

  10. Kiinnitä painot painon kannattimeen urakiinnitettävällä poikkitangolla (Kuva 9). Asenna tanko ja lukitse se paikalleen kääntämällä sitä 90 astetta alaspäin.

  11. Tarkista kaikkien painojen ja kannattimien asennuksen jälkeen, että kaikki kiinnikkeet ovat tiukalla. Kiristä tarvittaessa.

Important: Muista aina irrottaa etupainot samalla kun irrotat koneesta kerääjän lisälaitteen, jotta koneessa säilyy oikea tasapaino.

Lisälaitteen kiinnitysrungon asennus

Vaiheeseen tarvittavat osat:

Vakautuskannatin1
Lukkopultti (5/16 × ¾ tuumaa)2
Lukkomutteri (5/16 tuumaa)4
Itsekierteittävä ruuvi (5/16 × ¾ tuumaa)2
Pultti (5/16 × 1 tuumaa)2
Kääntörunko 1
Sokka 2
Tanko 2
Aluslaatta 2
Vetoaisan tarra1

  1. Asenna vakautuskannatin moottorinsuojukseen kahdella lukkopultilla (5/16 × ¾ tuumaa) ja kahdella lukkomutterilla (5/16 tuumaa) (Kuva 10).

    g030494

    Kuva 10

    1. Vakautuskannatin
    2. Lukkopultti (5/16 × ¾ tuumaa)
    3. Lukkomutteri (5/16 tuumaa)

  2. Asenna kääntörunko koneen runkoon kuvan mukaisesti (Kuva 11). Kiinnitä kääntörunko koneen runkoon kahdella pultilla (5/16 × 1 tuumaa) ja kahdella lukkomutterilla (5/16 tuumaa).

    g344972

    Kuva 11

    1. Koneen runko
    2. Lukkomutteri (5/16 tuumaa)
    3. Pultti (5/16 × 1 tuumaa)
    4. Kääntörunko

  3. Kiinnitä kääntörunko koneen runkoon alapuolelta kahdella itsekierteittävällä ruuvilla (5/16 × ¾ tuumaa) kuvan mukaisesti (Kuva 12).

    g028174

    Kuva 12

    1. Itsekierteittävät ruuvit (5/16 × ¾ tuumaa)
    2. Kääntörunko

  4. Asenna tukitangon taivutettu, levennetty pää koneen rungon vasemmalla puolella olevaan lovettuun reikään ja siirrä tankoa taaksepäin, jotta se asettuu runkoon (Kuva 13).

    Note: Toista tämä vaihe koneen oikealla puolella.

    g028306

    Kuva 13

    Kuvassa vasen puoli

    1. Lisälaitteen kiinnitysrunko
    2. Aluslaatta
    3. Sokka
    4. Tanko
    5. Koneen runko
    6. Tangon taivutettu, levennetty pää

  5. Aseta tankojen taivutetut päät lisälaitteen kiinnitysrunkoon kuvan mukaisesti (Kuva 13) ja kiinnitä kumpikin tangon pää aluslaatalla ja sokalla.

Kerääjän yläosan asennus

Vaiheeseen tarvittavat osat:

Kerääjän yläosa1
Kerääjän säleikkö1

  1. Käännä kerääjän yläosa ympäri.

  2. Asenna säleikkö kuvan mukaisesti (Kuva 14) ja varmista, että se viettää alaspäin keräimiä kohti.

    Note: Varmista, että säleiköt napsahtavat paikoilleen ja että kielekkeet asettuvat kiinni kerääjän yläosaan.

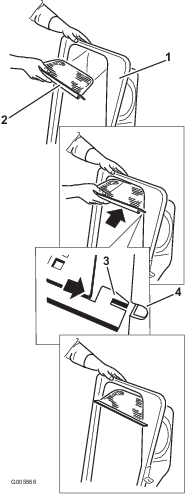

    g005666

    Kuva 14

    1. Kerääjän yläosa
    2. Säleikkö
    3. Säleikön kieleke
    4. Kerääjän yläosan kolo

Lukitsintangon asennus

Vaiheeseen tarvittavat osat:

Lukitsintanko1
Sokka1

Kiinnitä lukitsintanko paikalleen sokalla (Kuva 15).

g033027

Kuva 15

  1. Sokka
  2. Lukitsintanko

Kerääjän yläosan asennus

Vaiheeseen tarvittavat osat:

Ruohonkeräin2
Ylempi kerääjän putki1
Kääntökannatin2
Pultti (5/16 × 1 tuumaa)4
Mutteri (5/16 tuumaa)4

  1. Asenna kerääjän yläosa kerääjän runkoon.

  2. Asenna kääntökannattimet kääntörunkoon (Kuva 16).

  3. Kiinnitä kerääjän yläosa kääntökannattimiin neljällä pultilla (5/16 × 1 tuumaa) ja neljällä mutterilla (5/16 tuumaa).

    Note: Kerääjän yläosa on helpompi asentaa kahdestaan.

    g300208

    Kuva 16

    1. Kerääjän vastakappaleet
    2. Pultit (5/16 × 1 tuumaa)
    3. Mutterit (5/16 tuumaa)

  4. Nosta kerääjän yläosaa ja asenna keräimet liu’uttamalla keräimen rungon koukut kiinnikkeisiin (Kuva 17).

    g300378

    Kuva 17

  5. Laske kerääjän yläosa keräimien päälle (Kuva 18).

    g033030

    Kuva 18

  6. Asenna ylempi kerääjän putki asettamalla kaareva pää kerääjän yläosan aukkoon.

    Note: Varmista, että pidätystapilla varustettu levitetty pää osoittaa alas- ja eteenpäin viimeistelysarjaan kiinnitystä varten.

Ohjauslevyn asennus

Note: Joihinkin malleihin on asennettu ohjauslevy (Kuva 19). Siirry seuraavaan toimenpiteeseen, jos ohjauslevy on asennettu.

Important: Ohjauslevy on toimitettu koneen mukana irto-osana.

  1. Asenna ohjauslevy leikkuupöytään kahdella pultilla (5/16 × ¾ tuumaa) ja kahdella lukkomutterilla (5/16 tuumaa) (Kuva 19).

  2. Kiristä kiinnikkeet momenttiin 7–9 N·m.

    g015321

    Kuva 19

    1. Pultti (5/16 × ¾ tuumaa)
    2. Ohjauslevy
    3. Lukkomutteri (5/16 tuumaa)

Ulos puhallettavan roskan ohjauslevyn asennus

Note: Tämä toimenpide on tarkoitettu vain koneille, joissa on 137 cm:n leikkuupöydät.

Kiinnitä ulos puhallettavan roskan ohjauslevy leikkuupöytään kahdella lukkopultilla ja kahdella lukkomutterilla (Kuva 20).

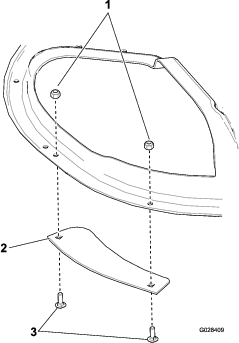

g028409

Kuva 20

  1. Lukkomutterit
  2. Ulos puhallettavan roskan ohjauslevy
  3. Pultit

Suppilon asennus

Vaiheeseen tarvittavat osat:

Suppilo1

  1. Kohdista suppilon etuosassa oleva metallinen kieleke leikkuupöytään hitsatun kannattimen loveen (Kuva 21).

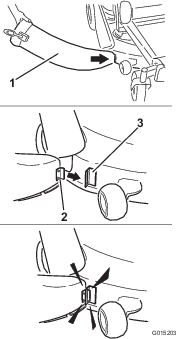

    g015203

    Kuva 21

    1. Suppilo
    2. Metallinen kieleke
    3. Kannatin

  2. Käännä suppilo taakse ja leikkuupöytää kohti niin, että suppilo asettuu leikkuupöytää vasten (Kuva 22).

    g015204

    Kuva 22

    Note: Kun suppilo koskettaa leikkuupöytää, varmista, että suppilon reuna on aiemmin asennetun pidikekokoonpanon reunan alapuolella.

  3. Kytke suppilon päällä oleva koukun muotoinen salpa suuntainkokoonpanon saranatapin ympärille kuvan mukaisesti (Kuva 23).

    g005850

    Kuva 23

    1. Suppilo
    2. Suuntain
    3. Salpa, koukku
    4. Saranatappi

  4. Kiinnitä suppilo 127 cm:n leikkuupöytään kiinnittämällä suppilon joustava salpa leikkuupöytään hitsattuun pidikkeeseen (Kuva 24).

    g005756

    Kuva 24

    1. Suppilo
    2. Joustava salpa
    3. Pidike

Kytkeminen heittoputkeen

Vaiheeseen tarvittavat osat:

Heittoputki1

  1. Liu’uta heittoputken kaareva pää kerääjän yläosassa olevaan aukkoon (Kuva 25).

    g010641

    Kuva 25

    1. Heittoputki
    2. Kerääjän yläosan aukko
    3. Heittoputki, levitetty pää
    4. Tappi
    5. Kumihihna

  2. Liu’uta heittoputken levitetty pää suppilon pään yli. Kiinnitä suppilon pidikkeiden kuminen kiinnikehihna siirtämällä se heittoputken tapin päälle (Kuva 25).

Käyttö

Note: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.

Vaara

Estä henkilövahingot noudattamalla seuraavia ohjeita:

  • Tutustu koneen käyttöoppaan käyttö- ja turvaohjeisiin ennen tämän lisälaitteen käyttöä.

  • Älä irrota heittoputkea, keräimiä, kerääjän yläosaa tai suppiloa, kun moottori on käynnissä.

  • Sammuta moottori ja odota aina, että liikkuvat osat pysähtyvät, ennen tukoksen poistamista keräysjärjestelmästä.

  • Älä huolla tai korjaa konetta moottorin ollessa käynnissä.

Ruohonkeräimien tyhjennys

Hengenvaara

Kuivat lehdet, heinä ja aluskasvillisuus voi syttyä palamaan. Moottoritilassa syttyvä tulipalo voi aiheuttaa henkilö- ja omaisuusvahinkoja.

  • Moottoritila ja äänenvaimentimen alue on pidettävä puhtaana.

  • Kerääjän suojus on avattava varovasti, jotta moottoritilaan ja äänenvaimentimen alueelle ei putoa roskia.

  • Koneen on annettava jäähtyä ennen varastointia.

Ole varovainen nostaessasi tai käsitellessäsi täyttä ruohonkeräintä.

  1. Pysäköi kone tasaiselle alustalle ja vapauta teräkytkin.

  2. Siirrä liikkeenohjausvivut ulospäin LUKITTU VAPAA -asentoon, sammuta moottori, irrota virta-avain, kytke seisontajarru ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta.

  3. Avaa (nosta) kerääjän yläosa (Kuva 26).

    g005758

    Kuva 26

  4. Paina roskat kasaan keräimiin. Nosta keräintä kaksin käsin ja vapauta se kiinnikkeestä. Tyhjennä keräin. Toista toimenpide toisen keräimen kohdalla.

    g300218

    Kuva 27

    g300217

    Kuva 28

  5. Asenna keräimet liu’uttamalla keräimen rungon koukut kiinnikkeisiin.

  6. Laske kerääjän yläosa keräimien päälle.

Tukosten poisto kerääjästä

  1. Pysäköi kone tasaiselle alustalle ja vapauta teräkytkin.

  2. Siirrä liikkeenohjausvivut ulospäin Lukittu vapaa -asentoon, sammuta moottori, irrota virta-avain, kytke seisontajarru ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta.

  3. Tarkista ruohonkeräimet ja tyhjennä ne, jos ne ovat täynnä.

  4. Erota heittoputki ja suppilo.

  5. Irrota heittoputki ja suppilo kerääjän yläosasta ja leikkuupöydästä. Poista tukokset leikkuupöydästä, heittoputkesta, suppilosta ja kerääjän yläosasta varovasti kepillä tai vastaavalla apuvälineellä.

  6. Kun tukos on poistettu, asenna koko kerääjäjärjestelmä ja jatka käyttöä.

Kerääjän irrotus

Varoitus

Jos konetta käytetään etummaiset kerääjän painot asennettuina ja ilman kerääjän lisälaitetta, siitä voi tulla epävakaa ja seurauksena voi olla ohjattavuuden menetys.

  • Irrota aina etummaiset painot kerääjän lisälaitetta poistettaessa.

  • Älä koskaan käytä konetta ilman kerääjää, jos etupainot ovat yhä asennettuna.

Kerääjä voidaan irrottaa toistamalla kaikkien kerääjään liittyvien osien asennusvaiheet päinvastaisessa järjestyksessä. Jos painot on asennettu, etummaiset kerääjän painot on poistettava, kun kerääjäkokoonpanot irrotetaan.

Note: Ohjauslevy on tarpeen irrottaa vain, jos asennetaan levityssarja.

Vetoaisan käyttö

Kerääjän tukikannattimessa on vetoaisa, jota voidaan käyttää hinaamiseen.

  • Perehdy huolellisesti kaikkiin koneen käyttöohjeisiin.

  • Hidasta vauhtia käännyttäessä ja tarkkaile koneen ja hinattavan kuorman väliä.

  • Tee leveitä käännöksiä ja varmista, ettei hinattava laitteisto osu hinaavaan ajoneuvoon.

  • Liian suuri vetopaino voi vahingoittaa hydrostaattista vaihteistoa.

    g242935

    Kuva 29

    1. Kerääjän tukikannatin ja vetoaisa

Käyttövihjeitä

Keräykseen liittyviä vinkkejä

Koon muistaminen

Kone on pidempi ja leveämpi tämän lisälaitteen ollessa asennettuna. Liian jyrkät käännökset ahtaissa paikoissa saattavat vahingoittaa lisälaitetta.

Viimeistely

Viimeistele aina koneen vasemmalla puolella. Älä viimeistele koneen oikealla puolella, sillä kerääjän suppilo ja heittoputki voivat vahingoittua.

Leikkuukorkeus

Leikkurin leikkuukorkeutta ei saa asettaa liian matalaksi, sillä leikkuria ympäröivä korkea ruoho voi estää ilmankierron leikkurin alle ja keräysjärjestelmään. Jos leikkurin alle ei pääse riittävästi ilmaa, keräysjärjestelmä tukkeutuu.

Leikkuun tiheys

Leikkaa ruoho usein, etenkin jos se kasvaa nopeasti. Ruoho on leikattava kahdesti, jos se on kasvanut liian pitkäksi.

Leikkausmenetelmä

Nurmikosta tulee hyvän näköinen, jos leikkuri on leikattaessa osittain jo leikatun alueen päällä. Tämä vähentää moottorin kuormitusta sekä suppilon ja heittoputken tukkeutumisriskiä.

Keräysnopeus

Useimmissa tilanteissa keräimiä käytetään kaasun ollessa NOPEA-asennossa ja ajettaessa normaalilla ajonopeudella. Erittäin kuivassa ja pölyisessä ruohossa voi kuitenkin hiukan vähentää kaasun nopeusasetusta ja lisätä koneen ajonopeutta. Keräysjärjestelmä saattaa tukkeutua, jos ajetaan liian nopeasti ja moottorin nopeus hidastuu liikaa. Rinteillä saattaa olla tarpeen hidastaa ajonopeutta. Tämä auttaa pitämään moottorin nopeuden korkeana ja keruun tehokkaana. Mikäli mahdollista, leikkaa alamäen suuntaan.

Varoitus

Kerääjän täyttyessä koneen takaosaan kertyy ylimääräistä painoa. Äkkilähdöt ja -pysäytykset rinteillä saattavat johtaa hallinnan menettämiseen tai koneen kaatumiseen.

  • Älä lähde liikkeelle tai pysähdy äkillisesti ajaessasi ylä- tai alamäkeen. Vältä liikkeelle lähtöä ylämäessä.

  • Jos pysäytät laitteen ajaessasi ylämäkeen, vapauta teräkytkin. Peruuta sitten hitaasti alas.

  • Älä muuta suuntaa tai nopeutta äkillisesti rinteissä.

  • Älä koskaan käytä konetta ilman kerääjää, jos etupainot ovat yhä asennettuna.

Pitkän ruohon keräys

Erittäin pitkä ruoho on painavaa, eikä se välttämättä siirry keräimiin asti. Jos näin käy, heittoputki ja suppilo saattavat tukkeutua. Keräysjärjestelmän tukkeutuminen voidaan estää leikkaamalla ruoho ensin korkealla leikkuukorkeudella ja sitten normaalilla leikkuukorkeudella sekä toistamalla keräysprosessi.

Kostean ruohon keräys

Yritä aina leikata ruoho sen ollessa kuivaa, jotta leikkuujälki olisi mahdollisimman hyvä. Jos ruoho joudutaan leikkaamaan märkänä, on käytettävä leikkurin tavallista sivuheittotoimintoa. Kun leikkuujäte on kuivunut muutaman tunnin kuluttua, asenna kerääjäkokoonpano ja imuroi leikkuujäte.

Tukoksen merkit

Normaalisti pieni määrä leikattua ruohoa puhaltuu ulos leikkuupöydän etuosasta ruohoa kerättäessä. Jos ulos puhaltuu paljon leikattua ruohoa, keräimet ovat täynnä tai järjestelmä on tukkeutunut.

Kunnossapito

Note: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.

Kunnossapitotaulukko

HuoltoväliHuoltotoimenpide
10 ensimmäisen käyttötunnin jälkeen
  • Tarkasta kerääjä.
    		•
    Aina ennen käyttöä tai päivittäin
  • Kerääjän puhdistus.
    		•
    Ennen varastointia
  • Tarkasta kerääjä.
  • Puhdista kerääjä.
    		•

    Varoitus

    Jos jätät avaimen virtalukkoon, joku voi vahingossa käynnistää moottorin ja vahingoittaa vakavasti lähellä olijoita.

    Irrota avain virtalukosta ja irrota sytytystulpan johto ennen huoltotoimenpiteitä. Työnnä johto sivuun, jotta se ei pääse vahingossa koskettamaan sytytystulppaa.

    Hengenvaara

    Moottorit voivat kuumentua käytön aikana. Kuumien pintojen koskettaminen voi aiheuttaa vakavia palovammoja.

    Moottorien ja erityisesti äänenvaimentimien on annettava jäähtyä ennen kuin niihin kosketaan.

    Hengenvaara

    Kuivat lehdet, heinä ja aluskasvillisuus voi syttyä palamaan. Moottoritilassa syttyvä tulipalo voi aiheuttaa henkilö- ja omaisuusvahinkoja.

    • Moottoritila ja äänenvaimentimen alue on pidettävä puhtaana.

    • Kerääjän suojus on avattava varovasti, jotta moottoritilaan ja äänenvaimentimen alueelle ei putoa roskia.

    • Koneen on annettava jäähtyä ennen varastointia.

    Kerääjäkokoonpanon tarkastus

    HuoltoväliHuoltotoimenpide
    10 ensimmäisen käyttötunnin jälkeen
  • Tarkasta kerääjä.
    		•
    Ennen varastointia
  • Tarkasta kerääjä.
    		•

    1. Tarkasta suppilo, heittoputki ja kerääjän yläosa. Vaihda haljenneet tai rikkoutuneet osat.

    2. Kiristä kaikki mutterit, pultit ja ruuvit.

    3. Tarkasta kaikki kiinnikkeet ja salvat. Vaihda puuttuvat tai vaurioituneet osat.

    4. Tarkasta, että ruohonkeräimet ovat hyvässä kunnossa.

      Vaara

      Käyttäjä tai sivulliset voivat loukkaantua repeytyneen, kuluneen tai muuten rikkoutuneen ruohonkeräimen läpi sinkoutuvista roskista tai kappaleista.

      • Tarkasta, että ruohonkeräimissä ei ole reikiä, repeytymiä tai muita vikoja.

      • Älä pese ruohonkeräimiä.

      • Jos keräin on vaurioitunut, asenna tämän kerääjäkokoonpanon valmistajan toimittamat uudet ruohonkeräimet.

    Leikkurin terien tarkistus

    Tarkista leikkurin terät säännöllisesti ja aina, kun terä osuu esteeseen.

    Jos terät ovat pahoin kuluneita tai vaurioituneita, asenna uudet terät. Käyttöoppaassa on kattavat terien huolto-ohjeet.

    Ruohonkeräimien huolto

    Älä pese ruohonkeräimiä.

    Keräimien valmistusmateriaalin rikkoutumisen voi estää säilyttämällä keräimiä niin, että ne kuivuvat kokonaan jokaisen käytön jälkeen.

    Kerääjäkokoonpanon puhdistus

    HuoltoväliHuoltotoimenpide
    Aina ennen käyttöä tai päivittäin
  • Kerääjän puhdistus.
    		•
    Ennen varastointia
  • Puhdista kerääjä.
    		•

    1. Irrota ja pese kerääjän yläosan, heittoputken ja suppilon sisä- ja ulkopuolet sekä leikkurin alapuoli jokaisen käyttökerran jälkeen puutarhaletkulla. Poista pinttynyt lika miedolla puhdistusaineella.

    2. Poista kaikki osiin takertunut ruoho.

    3. Huuhtele ruohonkeräimistä roskat puutarhaletkulla.

    4. Kun osat on pesty, anna niiden kuivua kokonaan.

    Varastointi

    Kerääjäkokoonpanon varastointi

    1. Puhdista kerääjä; katso Kerääjäkokoonpanon puhdistus.

    2. Tarkasta, että kerääjä ei ole vaurioitunut; katso Kerääjäkokoonpanon tarkastus.

    3. Varmista, että ruohonkeräimet ovat tyhjät ja täysin kuivat.

    4. Varastoi kerääjä siistiin, kuivaan paikkaan suoran auringonvalon ulottumattomiin. Tämä suojaa muoviosia ja pidentää kerääjän käyttöikää. Jos kerääjä varastoidaan ulos, se on suojattava säänkestävällä peitteellä.
