Kit projecteurs de travail arrière

1. Garez la machine sur une surface plane et horizontale, coupez le moteur, serrez le frein de stationnement et enlevez la clé de contact.

2. Déposez le couvercle de la batterie comme suit :

   Attention

   Les bornes de la batterie ou les outils en métal peuvent causer des courts-circuits au contact des pièces métalliques du tracteur et produire des étincelles. Les étincelles peuvent provoquer l'explosion des gaz de la batterie et vous blesser.

   • Lors de la mise en place ou du retrait de la batterie, évitez que les bornes touchent les parties métalliques du tracteur.

   • Évitez de créer des courts-circuits entre les bornes de la batterie et les parties métalliques du tracteur avec des outils en métal.

   1. Multi Pro 5800 : détachez la sangle du couvercle de la batterie et déposez le couvercle ; voir le Manuel de l'utilisateur du Multi Pro 5800.

   2. Multi Pro WM : appuyez sur les côtés du couvercle de la batterie et déposez le couvercle du support de la batterie ; voir le Manuel de l'utilisateur du Multi Pro WM.

3. Multi Pro 1750 : déverrouillez le siège de l'utilisateur et basculez le siège en avant ; voir le Manuel de l'utilisateur du Multi Pro 1750.

4. Débranchez le câble négatif (noir, de masse) de la borne de la batterie ; voir le Manuel de l'utilisateur de la machine.

   Attention

   S'ils sont mal acheminés, les câbles de la batterie peuvent subir des dommages ou endommager la machine et produire des étincelles. Les étincelles peuvent provoquer l'explosion des gaz de la batterie et vous blesser.

   • Débranchez toujours le câble négatif (noir) de la batterie avant le câble positif (rouge).

   • Connectez toujours le câble positif (rouge) de la batterie avant le câble négatif (noir).

5. Multi Pro 1750 ou Multi Pro WM : placez le capuchon isolant sur le collier du câble positif de la batterie ; voir le Manuel de l'utilisateur du Multi Pro 1750 ou du Multi Pro WM.

6. Débranchez le câble positif de la batterie ; voir le Manuel de l'utilisateur de la machine.

Pièces nécessaires pour cette opération:

1. Fixez l'éclairage à LED sur le support de montage à l'aide du boulon de carrosserie (5/16" x 1") et du contre-écrou à embase (5/16"), comme montré à la Figure 1.



   Figure 1

   1. Éclairage à LED
   2. Boulon de carrosserie (5/16" x 1")
   3. Support de fixation d'éclairage
   4. Contre-écrou à embase (5/16")

2. Répétez l'opération 1 pour l'autre éclairage et l'autre support.

Pièces nécessaires pour cette opération:

1. Placez l'interrupteur à bascule devant l'ouverture du support (Figure 2).

   Note: Placez le point de pivotement de l'interrupteur à bascule au-dessus du centre de l'interrupteur.



   Figure 2

   1. Interrupteur à bascule
   2. Support de l'interrupteur
   3. Connecteur à 8 douilles (faisceau – kit projecteurs de travail)
   4. Vers le connecteur à 2 douilles (x2) du faisceau d'éclairage à LED
   5. Vers la borne à douille et la cosse en anneau d'alimentation de la machine

2. Insérez l'interrupteur dans l'ouverture jusqu'à ce qu'il s'enclenche solidement en place (Figure 2).

3. Répétez les opérations 1 et 2 pour l'autre interrupteur à bascule.

4. Branchez les connecteurs à 8 douilles du faisceau aux connecteurs à 8 broches des interrupteurs à bascule (Figure 2).

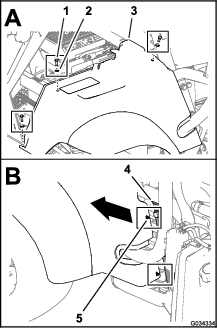

1. Retirez les 3 boulons (5/16" x 1") et les 3 rondelles (5/16") qui fixent la base du siège et l'aile du côté gauche sur le châssis de la machine (Figure 3).



   Figure 3

   1. Boulon (5/16" x 1")
   2. Rondelle (5/16")
   3. Base de siège et aile côté gauche
   4. Profilé du système ROPS (côté gauche)
   5. Clip de fixation en plastique

2. Déplacez la base du siège et l'aile vers l'avant pour sortir les 2 clips de fixation en plastique, situés sur la base du siège, des 2 trous de 6,4 mm du profilé du système ROPS sur le côté gauche de la machine (Figure 3).

   Note: Conservez les clips de fixation en plastique pour la pose à l'opération Pose de l'aile gauche (Multi Pro 1750).

3. Soulevez la base du siège et l'aile pour pour les détacher du frein de stationnement et les déposer de la machine (Figure 4).

   Note: Au besoin, desserrez le frein de stationnement pour permettre le passage de la base du siège ; resserrez le frein de stationnement après avoir déposé la base du siège et l'aile de la machine.



   Figure 4

Pièces nécessaires pour cette opération:

Pièces nécessaires pour cette opération:

Pièces nécessaires pour cette opération:

1. Branchez le faisceau au porte-fusibles et le fil de masse au bornier de masse (Figure 20).

   Note: Multi Pro 1750 et Multi Pro 5800 : le porte-fusibles et le bornier masse sont situés sous le siège de la machine.Multi Pro WM : le porte-fusibles et le bornier de masse sont situés sous la planche de bord de la machine.



   Figure 20

   1. Faisceau de câblage
   2. Porte-fusibles
   3. Fil de masse
   4. Bornier de masse

2. Si un circuit n'est pas disponible dans le porte-fusibles de la machine, installez le porte-fusibles auxiliaire (Figure 21) sur le porte-fusibles de la machine.



   Figure 21

3. Insérez le fusible (10 A) dans l'emplacement du porte-fusibles des éclairages à LED (Figure 22).



   Figure 22

1. Placez le haut de la base du siège en face du levier du frein de stationnement.

   Note: Desserrez le levier du frein de stationnement au besoin pour permettre le passage de la base du siège.

2. Alignez les 2 trous de la base du siège, occupés auparavant par les clips de fixation en plastique que vous avez retirés à l'opération 2 de Dépose de la base du siège et de l'aile du côté gauche (Multi Pro 1750), et les 2 trous de 6,4 mm dans le profilé du système ROPS (Figure 3).

3. Insérez les 2 clips en plastique dans les 2 trous de la base du siège et les 2 trous dans le profilé du système ROPS ; voir Figure 3 de Dépose de la base du siège et de l'aile du côté gauche (Multi Pro 1750).

4. Fixez la base du siège au châssis de la machine à l'aide des 3 boulons (5/16" x 1") et 2 rondelles (5/16") que vous avez retirés à l'opération 1 de Dépose de la base du siège et de l'aile du côté gauche (Multi Pro 1750).

5. Serrez les boulons à un couple de 1 017 à 1 355 N·m.

6. Si vous avez desserré le frein de stationnement, resserrez-le.

1. Branchez le câble positif de la batterie à la borne positive de la batterie ; voir le Manuel de l'utilisateur de la machine.

2. Branchez le câble négatif de la batterie à la borne négative de la batterie ; voir le Manuel de l'utilisateur de la machine.

3. Multi Pro 1750 ou Multi Pro WM : placez le capuchon isolant sur le collier du câble positif de la batterie ; voir le Manuel de l'utilisateur du Multi Pro 1750 ou du Multi Pro WM.

4. Reposez le couvercle de la batterie comme suit :

   1. Multi Pro WM : appuyez sur les côtés du couvercle du boîtier de la batterie et déposez le couvercle avec la sangle ; voir le Manuel de l'utilisateur du Multi Pro 5800.

   2. Multi Pro WM : appuyez sur les côtés du couvercle de la batterie, placez les languettes en face des fentes du support de la batterie et déposez le couvercle ; voir le Manuel de l'utilisateur du Multi Pro WM.

5. Multi Pro 1750 : rabaissez le siège jusqu'à ce qu'il s'enclenche en position ; voir le Manuel de l'utilisateur du Multi Pro 1750.

   Multi Pro 5800 : rabaissez le siège jusqu'à ce qu'il soit aligné sur le caisson de siège du châssis ; voir le Manuel de l'utilisateur pour le Multi Pro 5800.

1. Appuyez sur les interrupteurs à bascule pour les mettre à la position ALLUMéE.

   Note: Les éclairages à LED s'allument.

2. Si les éclairages ne s'allument pas quand vous placez les interrupteurs à bascule à la position ALLUMéE position, les interrupteurs ne sont pas alignés correctement et sont à l'envers dans le support ; effectuez la procédure suivante :

   1. Notez que l'interrupteur est mal aligné et est à l'envers.

   2. Débranchez la batterie ; voir Préparation à l'installation du kit projecteurs de travail arrière.

   3. Sur le support de l'interrupteur, débranchez le connecteur à 8 douilles du faisceau de câblage qui est branché à l'interrupteur à bascule qui est mal aligné ; voir Figure 2 de Montage des interrupteurs et du faisceau de câblage.

   4. Retirez l'interrupteur à bascule de son support ; voir Figure 2 de Montage des interrupteurs et du faisceau de câblage.

   5. Pivotez l'interrupteur à bascule de 180° et insérez-le dans le support jusqu'à ce que le verrou de l'interrupteur s'enclenche solidement.

   6. Branchez le connecteur à 8 douilles du faisceau de câblage au connecteur à 8 broches de l'interrupteur à bascule ; voir Figure 2 de Montage des interrupteurs et du faisceau de câblage.

   7. Branchez la batterie ; voir Pour terminer l’installation du kit projecteurs de travail.

3. Si l'interrupteur d'éclairage gauche ne commande pas le bon éclairage à LED, procédez comme suit :

   1. Débranchez la batterie ; voir Préparation à l'installation du kit projecteurs de travail arrière.

   2. Sur le support de l'interrupteur, débranchez les connecteurs à 8 douilles du faisceau de câblage des interrupteurs à bascule ; voir Figure 2 de Montage des interrupteurs et du faisceau de câblage.

   3. Échangez les positions des connecteurs à 8 douilles sur les interrupteurs à bascule.

   4. Branchez les connecteurs à 8 douilles du faisceau de câblage aux connecteurs à 8 broches des interrupteurs à bascule ; voir Figure 2 de Montage des interrupteurs et du faisceau de câblage.

   5. Branchez la batterie ; voir Pour terminer l’installation du kit projecteurs de travail.

4. Poussez les interrupteurs à bascule vers le haut en position ALLUMéE pour allumer les éclairages à LED.

5. Poussez les interrupteurs à bascule vers le bas en position éTEINTE pour éteindre les éclairages à LED.
