Sats för bakre arbetsbelysning

Multi Pro®-grässpridare

Model No. 41010-Serial No. and Up

Montering

Förbereda montering av satsen för bakre arbetsbelysning

  1. Parkera maskinen på ett plant underlag, stäng av motorn, lägg i parkeringsbromsen och ta ut nyckeln ur tändningslåset.

  2. Ta bort batterikåpan enligt nedan:

    Varning

    Batteripolerna eller verktyg av metall kan orsaka kortslutning mot metallkomponenter i traktorn och skapa gnistor. Gnistor kan få batterigaserna att explodera, vilket kan leda till personskador.

    • Låt inte batteripolerna komma i kontakt med några av traktorns metalldelar när du demonterar eller monterar batteriet.

    • Låt inte metallverktyg kortslutas mellan batteripolerna och traktorns metalldelar.

    1. Multi Pro 5800: Ta bort batteriremmen från batterikåpan och batterilådan och ta bort kåpan. Mer information finns i bruksanvisningen för Multi Pro 5800.

    2. Multi Pro WM: Kläm på batterikåpans sidor och ta bort kåpan från batteribrickan. Mer information finns i bruksanvisningen för Multi Pro WM.

  3. Multi Pro 1750: Koppla loss förarsätet och tippa det framåt. Mer information finns i bruksanvisningen för Multi Pro 1750.

  4. Koppla loss minuskabeln (svart – jord) från batteripolen. Mer information finns i maskinens bruksanvisning.

    Varning

    Felaktig dragning av batterikablarna kan skada maskinen och kablarna samt orsaka gnistor. Gnistorna kan få batterigaserna att explodera, vilket kan leda till personskador.

    • Lossa alltid batteriets minuskabel (svart) innan du lossar pluskabeln (röd).

    • Anslut alltid pluskabeln (röd) innan du ansluter minuskabeln (svart).

  5. Multi Pro 1750 eller Multi Pro WM: För det isolerade höljet över klämman på batteriets pluskabel. Mer information finns i bruksanvisningen för Multi Pro 1750 eller Multi Pro WM.

  6. Lossa pluskabeln från batteriet. Se maskinens bruksanvisning.

Montera lysdioderna på fästena

Delar som behövs till detta steg:

Lysdiod2
Lampans monteringsfäste2
Vagnskruv (5/16 x 1 tum)2
Flänslåsmutter (5/16 tum)2

  1. Montera lysdioderna på lampans monteringsfäste med vagnsskruven (5/16 x 1 tum) och flänslåsmuttern (5/16 tum) enligt Figur 1.

    g355212

    Figur 1

    1. Lysdiod
    2. Vagnsskruv (5/16 x 1 tum)
    3. Lampans monteringsfäste
    4. Flänslåsmutter (5/16 tum)

  2. Upprepa steg 1 för återstående lampa med fäste.

Montera omkopplarna och kablaget

Delar som behövs till detta steg:

Kontaktfäste1
Vippomkopplare2
Kablage1

  1. Rikta in vippomkopplaren med öppningen på kontaktfästet (Figur 2).

    Note: Rikta in vippomkopplarens vridpunkt över omkopplarens mitt.

    g034331

    Figur 2

    1. Vippomkopplare
    2. Kontaktfäste
    3. Kontakt med åtta uttag (kablage – arbetsbelysningssats)
    4. Mot kontakten med två uttag (två var) för lysdioderna
    5. Mot uttagskopplingen och ringkopplingen för maskinens strömkälla

  2. För in omkopplaren i öppningen tills spärren på omkopplaren snäpper på plats (Figur 2).

  3. Upprepa steg 1 och 2 för den andra vippomkopplaren.

  4. Anslut kablagets kontakter med åtta uttag till vippomkopplarnas kontakter med åtta stift (Figur 2).

Ta bort den vänstra sätessockelns och stänkskärmen (Multi Pro 1750)

  1. Ta bort de tre skruvar (5/16 x 1 tum) och tre brickor (5/16 tum) som håller fast vänster sätessockel och stänkskärm mot maskinchassit (Figur 3).

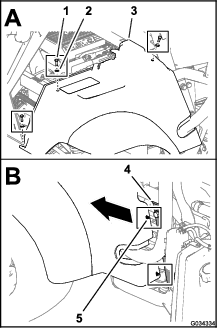

    g034334

    Figur 3

    1. Skruv (5/16 x 1 tum)
    2. Bricka (5/16 tum)
    3. Vänster sätessockel och stänkskärm
    4. Vältskyddskanal (vänster sida)
    5. Förankringsklämma i plast

  2. Flytta sätessockeln och stänkskärmen framåt för att lossa de två förankringsklämmorna i plast i sätessockeln från de två hålen (6,4 mm) i vältskyddskanalen på maskinens vänstra sida (Figur 3).

    Note: Spara förankringsklämmorna i plast för montering i Montera den vänstra stänkskärmen (Multi Pro 1750).

  3. Lyft av sätessockeln och stänkskärmen från parkeringsbromsen och maskinen (Figur 4).

    Note: Frigör parkeringsbromsen om du behöver skapa spel för sätessockeln. Dra åt parkeringsbromsen igen när sätessockeln och stänkskärmen har avlägsnats från maskinen.

    g034335

    Figur 4

Montera den bakre arbetsbelysningen och ljusomkopplarna på maskinen

Delar som behövs till detta steg:

U-bult (⅜ x 3 ½ x 2 13/16 tum)2
U-bult (⅜ x 2 15/16 x 3 ½ tum)4
Flänslåsmutter8
U-bult (⅜ x 2 7/16 x 2 13/16 tum)2

Montera vältskyddsrörets lampor (Multi Pro 1750)

  1. Ta bort U-bulten (⅜ x 3 ½ x 2 13/16 tum) och flänslåsmuttern som håller fast färskvattentankens fäste på vältskyddsröret på vältskyddets vänstra sida (Figur 5).

    g355213

    Figur 5

    1. Flänslåsmutter (⅜ tum)
    2. Lysdiod och fäste
    3. U-bult (⅜ x 3 ½ x 2 13/16 tum) – sats för bakre arbetsbelysning
    4. Vältskyddsrör
    5. Maskinens baksida
    6. Fäste (färskvattentank)
    7. U-bult (3 ½ tum) – fäste för färskvattentank

  2. Montera lysdioden och fästet på vältskyddsröret och färskvattentankens fäste enligt Figur 5 med U-bulten (⅜ x 3 ½ x 2 13/16 tum) och flänslåsmuttern (⅜ tum) som du tog bort i steg 1.

    Note: Använd de diagonalt placerade monteringshålen i lampfästet.

  3. På andra sidan av vältskyddsröret monterar du lysdioden och fästet på vältskyddsröret med en U-bult (⅜ x 3 ½ x 2 13/16 tum) och en flänslåsmutter (⅜ tum) från satsen för bakre arbetsbelysning (Figur 5).

  4. Dra åt låsmuttrarna till 37–45 Nm.

Montera vältskyddsrörets lampor (Multi Pro 5800)

  1. Montera lysdioden och fästet på vältskyddsröret med U-bulten (3/8 x 2 7/16 x 2 13/16) och flänslåsmuttern enligt Figur 6.

    Note: Använd de vinkelräta monteringshålen i lampfästet.

    g355214

    Figur 6

    1. Flänslåsmutter
    2. Vinkelräta monteringshål
    3. U-bult (2 15/16 tum)

  2. Upprepa steg 1 för lysdioden och fästet på vältskyddsrörets andra sida.

  3. Dra åt låsmuttrarna till 37–45 Nm.

Montera lamporna på vältskyddsramen med fyra stolpar (Multi Pro WM)

  1. Montera lysdioden och fästet på det bakre vältskyddsröret med U-bulten (⅜ x 3 ½ x 2 13/16 tum) och flänslåsmuttern (⅜ tum) enligt Figur 7

    Note: Använd de diagonalt placerade monteringshålen i lampfästet.

    g355215

    Figur 7

    1. Flänslåsmutter (⅜ tum)
    2. U-bult (⅜ x 2 15/16 x 3 ½ tum)
    3. Lampans monteringsfäste
    4. Vältskydd
    5. Maskinens baksida

  2. Upprepa steg 1 för lysdioden och fästet på vältskyddsrörets andra sida.

  3. Dra åt låsmuttrarna till 37–45 Nm.

Montera ljusomkopplarna på maskinen

  1. På Multi Pro 1750 och Multi Pro WM monterar du kontaktfästet på vältskyddets framsida med två U-bultar (⅜ x 2 7/16 x 2 13/16 tum) och två flänslåsmuttrar (⅜ tum) enligt Figur 8.

    g033112

    Figur 8

    1. Kontaktfäste
    2. Flänslåsmuttrar (⅜ tum)
    3. Vältskydd
    4. U-bult (⅜ x 2 7/16 x 2 13/16 tum)

  2. På Multi Pro 5800 monterar du kontaktfästet på vältskyddets baksida med två U-bultar (⅜ x 2 15/16 x 3 ½ tum) och fyra flänslåsmuttrar (⅜ tum) enligt Figur 9.

    g033114

    Figur 9

    1. U-bult (⅜ x 2 15/16 x 3 ½ tum)
    2. Flänslåsmuttrar (⅜ tum)
    3. Kontaktfäste
    4. Vältskydd

Dra och ansluta kablaget

Delar som behövs till detta steg:

Kabelband6

Multi Pro 1750

  1. Vid omkopplarna drar du kablagedelen med kontakten med två uttag upp och över det horisontella vältskyddsrörets baksida enligt Figur 10.

    Note: Bunta ihop överflödigt kablage i mitten av vältskyddet och fäst selen med ett kabelband enligt Figur 10.

    g355324

    Figur 10

    1. Vältskyddsrör
    2. Kabelband
    3. Kablage (sats för bakre arbetsbelysning)
    4. Maskinens baksida

  2. Vid ljusomkopplarna drar du kablagedelen med uttagskopplingen och ringkopplingen nedåt och framåt enligt Figur 11 och Figur 12.

    Important: Se till att det finns spel mellan kablaget och motorns drev och rem.

    Note: Dra kablaget för satsen för bakre arbetsbelysning längs maskinens kablage.

    g355323

    Figur 11

    1. Motorns drev och rem
    2. Maskinens framsida
    3. Spel mellan kablaget och motorns drev och rem
    4. Kablage (sats för bakre arbetsbelysning)
    5. Kabelband
    6. Övre, främre ramrör (vänster sida)
    7. Maskinens ovansida
    g034410

    Figur 12

    1. Maskinens framsida
    2. Kabelband

  3. Fäst kablaget för satsen för bakre arbetsbelysning på vältskyddsröret, det övre främre ramröret och maskinens kablage med kabelband enligt Figur 10, Figur 11 och Figur 12.

    Note: Bunta ihop överflödigt kablage på det övre främre ramröret och fäst selen med ett kabelband enligt Figur 11.

Multi Pro 5800

  1. Vid omkopplarna drar du kablagedelen med kontakten med två uttag upp och över det horisontella vältskyddsrörets baksida enligt Figur 13.

    g355326

    Figur 13

    1. Kabelband
    2. Kablage (sats för bakre arbetsbelysning)
    3. Vältskyddsrör
    4. Maskinens baksida

  2. Vid ljusomkopplarna drar du kablagedelen med uttagskopplingen och ringkopplingen nedåt och framåt enligt Figur 14 och Figur 15.

    Important: Se till att det finns spel mellan kablaget och motorns avgasrör.

    Note: Dra kablaget för satsen för bakre arbetsbelysning längs maskinens kablage (Figur 15).

    g355325

    Figur 14

    1. Kablage (sats för bakre arbetsbelysning)
    2. Maskinens baksida
    3. Kabelband
    4. Vältskyddsrör och -platta
    g034428

    Figur 15

    1. Jordblock
    2. Säkringsblock
    3. Stöd (vänster sätessockel)
    4. Kabelband
    5. Kablage (sats för bakre arbetsbelysning)

  3. Fäst kablaget på vältskyddsröret och sätessockelns stöd med kabelband enligt Figur 13, Figur 14 och Figur 15.

    Note: Bunta ihop överflödigt kablage vid sätessockelns stöd och fäst selen med ett kabelband enligt Figur 15.

Multi Pro WM

  1. Vid omkopplarna drar du kablagedelen med kontakten med två uttag upp och över det horisontella vältskyddsrörets baksida enligt Figur 16.

    g034450

    Figur 16

    1. Kablage (sats för bakre arbetsbelysning)
    2. Kabelband
    3. Vältskyddsrör
    4. Maskinens baksida

  2. Vid ljusomkopplarna drar du kablagedelen med uttagskopplingen och ringkopplingen nedåt och tvärs över förarsätets baksida enligt Figur 17.

    g034452

    Figur 17

    1. Kablage (spridare)
    2. Kabelband
    3. Kablage (sats för bakre arbetsbelysning)

  3. På mittkonsolen drar du kablaget för satsen för den bakre arbetsbelysningen längs spridarens kablage och framåt mot säkringsblocket (Figur 17 och Figur 18).

    g034453

    Figur 18

    1. Kablage (spridare)
    2. Kablage (sats för bakre arbetsbelysning)

  4. Fäst kablaget för satsen för bakre arbetsbelysning på spridarens kablage med kabelband enligt Figur 16 och Figur 17.

Ansluta kablaget till lysdioderna

  1. Vid lysdioden ovanför ljusomkopplaren ansluter du kablagets kontakt med två uttag på lysdiodens kontakt med två stift (Figur 19).

    g355322

    Figur 19

    1. Kontakt med två uttag (kablage)
    2. Kontakt med två stift (lysdiod)

  2. På maskinens andra sida ansluter du kablagets kontakt med två uttag till lysdiodens kontakt med två stift (Figur 19).

Ansluta kablaget till säkringsblocket

Delar som behövs till detta steg:

Säkringsblock1
10 A-säkring1

  1. Anslut kablaget till säkringsblocket och jordningskabeln till jordblocket (Figur 20).

    Note: Multi Pro 1750 och Multi Pro 5800: Säkringsblocket och jordblocket sitter under sätet på maskinen.Multi Pro WM: Säkringsblocket och jordblocket sitter under instrumentbrädan på maskinen.

    g025555

    Figur 20

    1. Kablage
    2. Säkringsblock
    3. Jordningskabel
    4. Jordblock

  2. Om det inte finns någon krets tillgänglig på maskinens säkringsblock monterar du det extra säkringsblocket (Figur 21) på maskinens säkringsblock.

    g034372

    Figur 21

  3. Montera säkringen (10 A) i säkringsblockets uttag för lysdioderna (Figur 22).

    g034403

    Figur 22

Montera den vänstra stänkskärmen (Multi Pro 1750)

  1. Rikta in öppningen i sätessockelns ovansida med parkeringsbromsen.

    Note: Frigör parkeringsbromsen om du behöver skapa spel för sätessockeln.

  2. Rikta in de två hålen i sätessockeln där du tog bort förankringsklämmorna i plast i steg 2 i Ta bort den vänstra sätessockelns och stänkskärmen (Multi Pro 1750) med de två hålen (6,4 mm) i vältskyddskanalen (Figur 3).

  3. Montera de två förankringsklämmorna i plast i de två hålen i sätessockeln och de två hålen i vältskyddskanalen. Se Figur 3 i Ta bort den vänstra sätessockelns och stänkskärmen (Multi Pro 1750).

  4. Montera sätessockeln på maskinens chassi med de tre skruvar (5/16 x 1 tum) och två brickor (5/16 tum) som du tog bort i steg 1 i Ta bort den vänstra sätessockelns och stänkskärmen (Multi Pro 1750).

  5. Dra åt skruvarna till 1 017–1 355 Nm.

  6. Dra åt parkeringsbromsen om du frigjorde den tidigare.

Slutföra monteringen av satsen för bakre arbetsbelysning

Varning

Felaktig dragning av batterikablarna kan skada maskinen och kablarna samt orsaka gnistor. Gnistorna kan få batterigaserna att explodera, vilket kan leda till personskador.

  • Lossa alltid batteriets minuskabel (svart) innan du lossar pluskabeln (röd).

  • Anslut alltid pluskabeln (röd) innan du ansluter minuskabeln (svart).

  1. Anslut batteriets pluskabel till batteriets pluspol. Se maskinens bruksanvisning.

  2. Anslut batteriets minuskabel till batteriets minuspol. Se maskinens bruksanvisning.

  3. Multi Pro 1750 eller Multi Pro WM: För det isolerade höljet över klämman på batteriets pluskabel. Mer information finns i bruksanvisningen för Multi Pro 1750 eller Multi Pro WM.

  4. Montera batterikåpan enligt nedan:

    1. Multi Pro 5800: Rikta in batterikåpan med batterilådan och sätt fast den med batteriremmen. Mer information finns i bruksanvisningen för Multi Pro 5800.

    2. Multi Pro WM: Kläm på batterikåpans sidor, rikta in batterikåpans flikar med skårorna i batteribrickan och släpp kåpan. Se bruksanvisningen för Multi Pro WM.

  5. Multi Pro 1750: Vrid sätet bakåt och nedåt tills det låses på plats. Mer information finns i bruksanvisningen för Multi Pro 1750.

    Multi Pro 5800: Vrid förarsätet bakåt och nedåt tills det är inriktat med chassits säteslåda. Mer information finns i bruksanvisningen för maskinen Multi Pro 5800

Kontrollera lysdioderna

  1. Tryck upp vippomkopplarna till läget På.

    Note: Lysdioderna tänds.

  2. Om lampan/lamporna inte tänds när vippomkopplarna är i läget På sitter omkopplarna upp och ned i fästet. Utför följande:

    1. Hitta den felanpassade brytaren som sitter upp och ned.

    2. Koppla loss batteriet. Se Förbereda montering av satsen för bakre arbetsbelysning.

    3. Vid kontaktfästet kopplar du bort kablagets kontakt med åtta uttag från den felinriktade vippomkopplaren. Se Figur 2 i Montera omkopplarna och kablaget.

    4. Ta bort vippomkopplaren från kontaktfästet. Se Figur 2 i Montera omkopplarna och kablaget.

    5. Vrid vippomkopplaren 180° och för in den i kontaktfästet tills spärren på kontakten snäpper på plats.

    6. Anslut kablagets kontakt med åtta uttag till vippomkopplarens kontakt med åtta stift. Se Figur 2 i Montera omkopplarna och kablaget.

    7. Anslut batteriet. Se Slutföra monteringen av satsen för bakre arbetsbelysning.

  3. Utför följande om vänster ljusomkopplaren kontrollerar fel lysdiod:

    1. Koppla loss batteriet. Se Förbereda montering av satsen för bakre arbetsbelysning.

    2. Vid kontaktfästet kopplar du bort kablagets kontakter med åtta uttag från vippomkopplarna. Se Figur 2 i Montera omkopplarna och kablaget.

    3. Byt plats på kontakterna med åtta uttag på vippomkopplarna.

    4. Anslut kablagets kontakter med åtta uttag till vippomkopplarnas kontakter med åtta stift. Se Figur 2 i Montera omkopplarna och kablaget.

    5. Anslut batteriet. Se Slutföra monteringen av satsen för bakre arbetsbelysning.

  4. Tryck upp vippomkopplarna till läget På när du vill tända lysdioderna.

  5. Tryck ned vippomkopplarna till läget AV när du vill släcka lysdioderna.
