化学品预混合套件

1. 将机器停放在平地上，刹好驻车刹车，停止泵，停止发动机，然后拔下点火钥匙。

2. 在药缸顶部、拆下用于固定药缸后部箍带的紧固件。

   Note: 留好所有零件。

3. 将 2 个托架螺栓（⅜ x 1½ 英寸）安装到左侧后药缸箍带孔的内侧。

4. 安装之前卸下的药缸箍带紧固件，将箍带固定到药缸上。

   Note: 确保箍带已固定到药缸上。箍带不要拉得太紧。

5. 在之前安装的托架螺栓上方安装 2 个方隔片（图 3）。

   Note: 根据需要使用适当数量和厚度的方隔片，确保框架与药缸齐平。



   图 3

   1. 主支架总成
   2. 方隔片

6. 将主支架安装在方隔片和托架螺栓上方，如图 3所示。

   Note: 根据需要调整空间，确保框架与药缸齐平。

7. 使用 2 个凸缘锁紧螺母（⅜ 英寸）将主支架固定到药缸箍带（图 4）上。



   图 4

   1. 主支架总成
   2. 托架螺栓螺纹（靠上位置）
   3. 托架螺栓螺纹（靠下位置）
   4. 凸缘锁紧螺母（⅜ 英寸）

1. 穿过托架臂上的上孔组装枢轴销（图 5）。



   图 5

   1. 左托架臂
   2. 螺栓（⅜ x 1¼ 英寸）
   3. 上孔（左托架臂）
   4. 枢轴销
   5. 锁紧螺母 （⅜ 英寸）
   6. 手柄
   7. 下孔（左托架臂）

2. 为螺栓（⅜ x 1¼ 英寸）的螺纹涂抹中级防松螺纹油。

3. 将螺栓（⅜ x 1¼ 英寸）穿过托架臂的下孔和枢轴销（图 5）的卡环与锁紧螺母（⅜ 英寸）组装在一起，然后上紧锁紧螺母扭矩至 15～17N∙m。

4. 将手柄拧到螺栓（⅜ x 1¼ 英寸）上，然后拧紧手柄使其抵靠锁紧螺母，最后用手拧紧手柄（图 5）。

5. 对另一个托架臂重复步骤 1至 4（图 5）。

1. 将凸缘轴套（内径 ¾ 英寸）插入主支架中枢轴管的两端（图 6）。



   图 6

   1. 上枢轴销（½ 英寸）
   2. 凸缘轴套（内径 ½ 英寸）
   3. 轮毂（左右背板）
   4. 垫圈（½ 英寸）
   5. 发卡销
   6. 托架臂（左）
   7. 轮毂（左托架臂）
   8. 枢轴管（主支架）
   9. 凸缘轴套（内径 ¾ 英寸）
   10. 下枢轴销（¾ 英寸——右托架臂）

2. 将凸缘轴套（内径 ½ 英寸）插入背板的左右轮毂（图 6）。

   Note: 确保轴套的凸缘与轮毂的外侧对齐。

3. 穿过枢轴管和枢轴右侧的凸缘轴套组装右托架臂的下枢轴销（图 6）。

   Note: 将托架臂的上枢轴销与背板的右轮毂对齐。

4. 穿过背板的右轮毂组装右托架臂的上枢轴销（图 6）。

5. 用垫圈（½ 英寸）和发卡销将上枢轴销固定到背板上（图 6）。

6. 将左托架臂的轮毂组装到向枢轴管左凸缘轴套的左侧突出的右托架臂下枢轴销的一端（图 6）。

   Note: 将托架臂的上枢轴销与背板的左轮毂对齐。

7. 穿过背板的左轮毂组装左托架臂的上枢轴销（图 6）。

8. 用垫圈（½ 英寸）和发卡销将左托架臂的上枢轴销固定到背板上（图 6）。

9. 在下铰链点的左臂上安装 2 个固定螺丝（图 7）。

   Note: 此时请勿拧紧固定螺丝，以便稍后对托架系统进行调节。



   图 7

   1. 托架臂（左）
   2. 枢轴管
   3. 固定螺丝
   4. 托架臂中的孔

1. 将弹簧安装在框架总成侧面斜角凸耳下端的孔中（图 8）。



   图 8

   1. 斜角凸耳
   2. 凸耳孔
   3. 弹簧
   4. 立柱
   5. 凹槽

2. 将弹簧的一端钩到斜角凸耳的孔中，将另一端钩到弹簧立柱上（图 8）。

3. 确保弹簧端已正确固定在立柱的槽中（图 8）。

4. 对另一侧重复步骤 1至 3。

5. 拧紧左臂中的 2 个固定螺丝。

将托架总成移动到上部运输位置，以调节舌片。

• 向上提起手柄以抬起总成，同时将其稍微向药缸倾斜。

• 用框架总成上部的焊接凸耳将舌片引导至横杆下方。

• 让总成向下朝药缸旋转。

1. 确保塑料挡块与弹簧凸耳接触，对托架的背板总成施加足够的压力，以将弹簧凸耳压缩到中间（图 9）。



   图 9

   1. 弹簧凸耳受压
   2. 背板
   3. 弹簧凸耳

2. 在背板上保持压力的同时，将舌片朝自己所在的方向滑动，直到舌板唇口接触到横杆（图 10）。



   图 10

   1. 舌板唇口
   2. 紧固件
   3. 板中的槽
   4. 焊接凸耳

3. 拧紧舌片上的紧固件以固定其位置，然后释放背板上的压力。

   Note: 检查托架中是否有任何间隙。它应该紧紧固定在框架总成上。安装清洁加药器后可以重复此过程，以调节锁定位置。

Note: 您可以将闩锁手柄和闩锁杆安装在清洁加药器手柄的左侧或右侧。

1. 使用 2 个六角头螺丝（#10-24 x ½ 英寸）将闩锁杆组装到清洁加药器（图 11）的手柄上。



   图 11

   1. 闩锁杆
   2. 六角头螺丝（#10-24 x ½ 英寸）
   3. 清洁加药器手柄
   4. 清洁加药器总成
   5. 凸缘锁紧螺母
   6. 支架面板（清洁加药器）
   7. 弹簧夹
   8. 螺栓（#10-24 x ½ 英寸）
   9. 凸缘头螺栓（5/16 x ¾ 英寸）
   10. 锁紧螺母（#10-24）
   11. 闩锁手柄

2. 使用 2 个螺栓（#10-24 x ½ 英寸）和 2 个锁紧螺母 (#10-24) 将弹簧夹组装到闩锁手柄（图 11）上。

3. 使用 2 个凸缘头螺栓（5/16 x ¾ 英寸）和 4 个凸缘锁紧螺母（5/16 英寸）将手柄组装到清洁加药器的支架面板上（图 11）。

4. 将托架降低至下部位置。

1. 将清洁加药器支架面板上的孔与托架支架上的槽对齐（图 12）。

   Note: 紧固件需要足够松动，这样在清洁加药器最初升起到运输位置时才可以在槽中移动。这让您可以调节清洁加药器的行程和对齐方式。



   图 12

   1. 螺栓（⅜ x 1 英寸）
   2. 背板
   3. 凸缘锯齿螺母（⅜ 英寸）
   4. 清洁加药器总成支架孔
   5. 清洁加药器总成支架

2. 安装 4 个螺栓（⅜ x 1 英寸）和锁紧螺母（⅜ 英寸）以安装清洁加药器。

   Note: 此时不要旋紧螺栓。

3. 要小心地将托架总成中的清洁加药器升到运输位置，请执行以下操作：

   1. 提起下手柄以抬起清洁加药器，同时将其稍微向药缸倾斜。

   2. 用框架总成上部的焊接凸耳将舌片引导至横杆下方。

   3. 然后将总成朝药缸旋转，注意要将弹簧夹与框架下部的大枢轴管对齐。

   4. 推弹簧夹，直到其卡在枢轴管上，如图 13所示。



      图 13

      1. 弹簧夹
      2. 枢轴管

4. 检查托架背板上的清洁加药器高度，并根据需要进行调节。

5. 拧紧将清洁加药器固定到托架的紧固件。

   Note: 上紧紧固件扭矩至 36～45N∙m。

6. 拧紧左侧枢轴臂上的 2 个固定螺丝，请参阅将托架臂组装到支架上中的图 7。

7. 检查药缸箍带上清洁加药器总成的整体位置。

   Note: 清洁加药器应在运输位置直立。松开框架总成上将其固定到药缸的下锁紧螺母。不要拆下锁紧螺母。根据需要调节位置并拧紧锁紧螺母。确保箍带已固定到药缸上。

1. 将上 T 形接头的凸缘与清洁加药器的前凸缘对齐（图 14）。

   Note: 确保排水阀的手柄朝外。



   图 14

   1. 排水阀
   2. 凸缘（T 形接头）
   3. 前凸缘（清洁加药器）
   4. 垫片
   5. 法兰夹具

2. 用垫片和法兰夹具固定清洁加药器的 T 形接头（图 14）。

1. 在药缸顶部找到向前位置，如图 15所示。

   Note: 在模压圈的中心找到钻孔标记。



   图 15

2. 使用 9cm 孔锯在钻孔标记（图 15）处钻孔。

   Note: 您需要稍微增加直径以容纳隔板。

3. 钻孔后，去除切口中的任何粗糙边缘，并清除切割过程中进入主药缸的所有碎屑。

1. 打开主药缸盖并拆下滤网。

2. 通过之前的切口在药缸内部安装隔板接头和 O 形圈（图 16）。



   图 16

   1. 锁环
   2. O 形圈
   3. 隔板接头

3. 用锁环将隔板接头固定到药缸上。

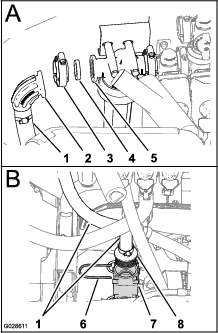

1. 从压力式滤头上卸下法兰夹具、垫片、弯头和进水软管（图 17的 A）。

   Note: 保留垫圈和法兰夹具以备随后的安装之用。



   图 17

   1. 进水软管
   2. 弯头
   3. 法兰夹具
   4. 垫片
   5. 压力式滤头
   6. 卡环
   7. 下 T 形接头
   8. 直通宝塔接头（进水软管）

2. 拆下将进水软管的直通宝塔接头固定到打药机系统下 T 形接头的卡环，然后从机器上拆下进水软管（图 17的 B）

   Note: 保留卡环以备随后的安装之用；丢弃弯头、软管和直通宝塔接头。

3. 将清洁加药器供水软管的 90°弯头组装到清洁加药器阀的底部端口（图 18）。



   图 18

   1. 凸缘接头（清洁加药器供水软管）
   2. 清洁加药器供水软管——86cm
   3. 卡环
   4. 底部端口（清洁加药器阀）
   5. 90°弯头（清洁加药器供水软管）

4. 用卡环（图 18）将弯头固定到阀门上。

5. 将清洁加药器旁通软管的直通接头组装到清洁加药器阀的侧面端口（图 19）。



   图 19

   1. 清洁加药器旁通软管——65 cm
   2. 直通接头（清洁加药器旁通软管）
   3. 侧面端口（清洁加药器阀）
   4. 卡环
   5. 90°宝塔接头（清洁加药器旁通软管）

6. 用卡环（图 19）将直通接头固定到阀门上。

7. 将垫片和新进水软管的直通凸缘接头与清洁加药器阀顶部的适配器法兰对齐（图 20）。



   图 20

   1. 90°凸缘接头（进水软管）
   2. 进水软管——22 cm
   3. 直通凸缘接头（进水软管）
   4. 法兰夹具
   5. 垫片
   6. 法兰（适配器）

8. 用法兰夹具（图 20）将直通凸缘接头固定到阀门上。

1. 从安装管道的支架上拆下将用于支撑软管的 R 形夹固定到搅拌节流阀的螺栓（图 21）



   图 21

   1. 清洁加药器阀支架
   2. R 形夹
   3. 支架（安装管道）
   4. 凸缘头螺栓（5/16 x ¾ 英寸）
   5. 螺栓（打药机）

2. 将清洁加药器阀支架在 R 形夹和软管与安装管道支架之间对齐（图 21）。

3. 将清洁加药器阀支架中的孔与安装管道支架中的孔对齐（图 21）。

4. 在支架的下孔处，使用凸缘头螺栓（5/16 x ¾ 英寸）将清洁加药器阀支架与安装管道支架（图 21）中的孔组装在一起。

5. 在支架的上孔处，使用您在 1中拆下的螺栓将 R 形夹和清洁加药器阀支架组装到安装管道支架上（图 21）。

6. 将清洁加药器阀的螺栓与清洁加药器阀支架上的孔对齐，并使用 4 个凸缘锁紧螺母（¼ 英寸）将阀固定到支架上（图 22）。



   图 22

   1. 凸缘锁紧螺母（¼ 英寸）
   2. 螺栓
   3. 清洁加药器阀

1. 将药缸软管的 90°宝塔接头插入到您在安装隔板接头的步骤 2 中安装的隔板接头（图 23）中。



   图 23

   1. 90° 宝塔接头（药缸软管）
   2. 隔板接头
   3. 卡环

2. 用卡环固定 90°接头隔板接头（图 23）。

3. 将药缸软管的凸缘接头与 T 形排放接头的前凸缘对齐（图 24）。



   图 24

   1. 凸缘夹具
   2. 垫片
   3. 凸缘接头（药缸软管）
   4. 排水阀
   5. 前凸缘（T 形排放接头）

4. 用垫片和凸缘夹具将药缸软管固定到 T 形接头上（图 24）。

5. 升起和降下清洁加药器，确保药缸软管不会卡在打药机的其他零件上（图 24）。



   图 25

   1. 油箱软管
   2. 油箱
   3. 软管松弛部分

1. 将供水软管的凸缘接头与清洁加药器的凸缘对齐（图 26）。



   图 26

   1. 垫片
   2. 凸缘夹具
   3. 法兰（清洁加药器）
   4. 凸缘接头（供水软管）

2. 用垫片和凸缘夹具将供水软管固定到清洁加药器上（图 26）。

1. 将清洁加药器旁通软管的 90°宝塔接头插入到您在准备安装清洁加药器阀的步骤 2 中使用的下 T 形接头（图 27）中。



   图 27

   1. 卡环
   2. 90°宝塔接头（清洁加药器旁通软管）
   3. 下 T 形接头
   4. 清洁加药器旁通软管

2. 使用您在 2准备安装清洁加药器阀中拆下的卡环（图 27）将 90°接头固定到下 T 形接头。

1. 将进水软管 90°接头的凸缘与压力式滤头的凸缘对齐（图 28）。



   图 28

   1. 垫片
   2. 凸缘夹具
   3. 入口
   4. 凸缘（压力式滤头）
   5. 凸缘（90°接头——进水软管）

2. 使用您在准备安装清洁加药器阀的 1 中拆下的垫片和凸缘夹具（图 28）将进水软管固定到压力式滤头。

逆时针旋转盖子以将其打开。完全合上盖子，然后顺时针旋转以将其锁住。在将清洁加药器升至运输位置之前，必须关闭盖子并将其锁住。

使用上下手柄升起或降下清洁加药器并将其锁定在运输位置。

使用主阀将化学品从清洁加药器引入通向主药缸的软管中。

冲洗瓶位于清洁加药器药缸内。清洁加药器开关打开后，冲洗瓶将具有压力，并注入主药缸中的内容物。要使用冲洗瓶，请将化学品容器倒置在注口上，然后使用容器边缘压下冲洗瓶。按下以启动注口，并冲洗化学品容器的内部。

图 30

1. 冲洗瓶

冲洗阀可以冲洗清洁加药器药缸的内部。清洁加药器开关打开后，冲洗阀将具有压力，并注入主药缸中的内容物。要打开阀门，请将手柄逆时针旋转 90°。这将会把水引入药缸。将手柄顺时针旋转 90°将关闭阀门。

1. 抓住清洁加药器手柄，然后将闩锁手柄从闩锁杆上拉出（图 31和图 32）。



   图 31

   1. 手柄（托架顶部）
   2. 清洁加药器手柄
   3. 闩锁手柄


   图 32

   1. 闩锁杆
   2. 闩锁手柄

2. 除了清洁加药器手柄外，还要握住托架顶部的清洁加药器手柄，然后将清洁加药器手柄拉出，直到弹簧夹从枢轴管上松开为止（图 31和图 33）。



   图 33

   1. 弹簧夹
   2. 枢轴管

3. 向外向下拉出清洁加药器手柄，直到背板内侧的闩锁钩脱离主支架总成的闩锁杆（图 34）。



   图 34

   1. 闩锁杆（主支架）
   2. 闩锁（背板）

4. 稍微向外握持清洁加药器手柄的同时完全放下清洁加药器（图 35）。

   Note: 您需要让清洁加药器的底部向外倾斜，以便将闩锁钩与主支架底部弹簧板的下方对齐。



   图 35

5. 当背板的闩锁位于弹簧板（图 36的 A）下方时，向内旋转清洁加药器手柄，以使闩锁的挂钩部分在弹簧板（图 36 的 B）后面对齐。



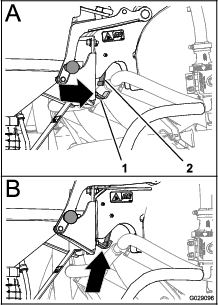

   图 36

   1. 闩锁钩
   2. 弹簧板

1. 除了清洁加药器手柄外，还要握住托架顶部的手柄，然后将清洁加药器手柄向外拉，直到闩锁的挂钩部分与弹簧板的外面对齐（图 33和图 36）。

2. 稍微向外握持清洁加药器手柄的同时升起清洁加药器（图 35）。

   Note: 根据需要向内倾斜清洁加药器的顶部，以便将背板内侧的闩锁对齐主支架总成闩锁杆的下方。

3. 推入托架顶部的手柄，直到闩锁的挂钩部分与主支架闩锁杆的后面对齐（图 34）。

4. 推入清洁加药器手柄，使挂钩升至闩锁杆的位置，并且弹簧夹完全围绕在枢轴管周围（图 33）。

5. 将闩锁手柄拉到闩锁杆上（图 32）。

Note: 关闭清洁加药器料斗阀门和料斗冲洗球阀，然后再启动清洁加药器。

1. 降下清洁加药器。

2. 打开盖子，检查是否有异物会影响系统性能或污染系统。

3. 顺时针旋转盖子，将其关闭并锁住。

4. 旋转清洁加药器阀以打开清洁加药器回路。

5. 打开位于料斗底部的料斗阀（红色手柄）。

6. 逆时针旋转盖子，将其慢慢解锁并打开。

1. 将所需数量的化学品倒入料斗中。

   Note: 避免将液体或粉状化学品溅到料斗以外。

2. 如果适用的话，请冲洗空的化学品容器。将容器开口放在容器冲洗阀上面，然后向下按。

   Note: 这将激活冲洗阀并冲洗容器。

3. 顺时针旋转盖子，从而将其关闭并锁住。打开冲洗球阀并保持 20 秒钟以冲洗料斗。

   Note: 关闭球阀，然后让锁定带返回锁定位置。

4. 打开盖子，检查是否有化学残留物。

5. 必要时重复步骤 3。

6. 关闭料斗阀。

Note: 吸管吸力取决于清洁加药器的压力和流量。为了获得最佳结果，请使用最高 10bar 的压力。

1. 将吸管主体插入清洁加药器，直到 O 形圈密封在料斗排放口上。



   图 37

   1. 吸管
   2. 清洁加药器

2. 用吸管的自由端刺穿袋子或容器，通过真空抽吸粉状或液体化学品。

3. 将吸管末端放入干净的水容器中，以冲洗吸管组件。

4. 从清洁加药器上拆下吸管主体，然后将所有剩余液体排入料斗。

5. 关闭料斗阀（红色手柄）。

1. 关闭所有阀门。

   Note: 首先关闭料斗阀。

2. 清除所有化学残留物。

3. 顺时针旋转料斗盖，将其关闭并锁住。

4. 让搅拌阀恢复到完全打开的位置。

5. 关闭清洁加药器阀。

6. 让清洁加药器恢复到运输位置，并用运输箍带锁定。
