Receptor de acoplamiento trasero

Vehículo utilitario Workman® GTX con plataforma de carga de acero

Model No. 07186-Serial No. and Up

Note: Los lados derecho e izquierdo de la máquina se determinan desde la posición normal del operador.

Instalación

Preparación de la máquina

  1. Aparque la máquina en una superficie nivelada.

  2. Ponga el freno de estacionamiento.

  3. Apague el motor y retire la llave.

g038447

Figura 1

Instalación del kit

Piezas necesarias en este paso:

Receptor de acoplamiento trasero1
Tuerca autoblocante1
Perno de cabeza de botón1
Asa en T1
Contratuerca (⅜")4
Perno de cuello cuadrado (⅜" x 1")4

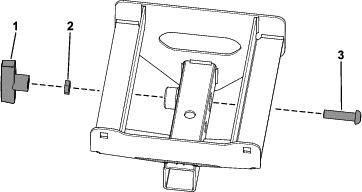

  1. Fije el asa en T del receptor de acoplamiento trasero con la tuerca autoblocante y el perno de cabeza de botón (Figura 2).

    g355574

    Figura 2

    1. Asa en T
    2. Tuerca autoblocante
    3. Perno de cabeza de botón

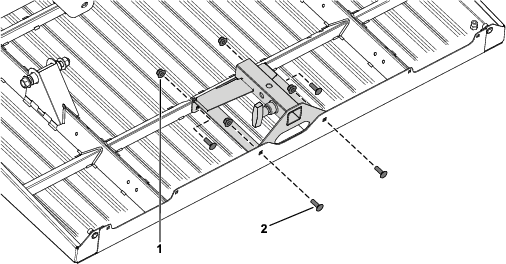

  2. Fije el receptor de acoplamiento trasero a la plataforma con 4 pernos de cuello cuadrado (⅜" x 1") y 4 contratuercas (⅜"), tal y como se muestra en la Figura 3.

  3. Apriete las 4 contratuercas (⅜") a 28 N∙m.

    g355573

    Figura 3

    1. Contratuerca (⅜")
    2. Perno de cuello cuadrado (⅜" x 1")
