Bakre redskapsmottagare

Workman® arbetsfordon i GTX-serien med lastflak av stål

Model No. 07186-Serial No. and Up

Note: Vänster och höger sida på maskinen är lika med förarens vänstra respektive högra sida vid normal körning.

Montering

Förbereda maskinen

  1. Parkera maskinen på ett plant underlag.

  2. Koppla in parkeringsbromsen.

  3. Stäng av motorn och tag ut nyckeln.

g038447

Figur 1

Montera satsen

Delar som behövs till detta steg:

Bakre redskapsmottagare1
Kontramutter1
Skruv med runt huvud1
T-handtag1
Låsmutter (⅜ tum)4
Vagnsskruv (⅜ x 1 tum)4

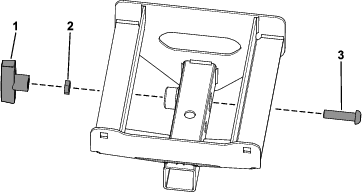

  1. Fäst T-handtaget på den bakre redskapsmottagaren med hjälp av kontramuttern och knappskruven (Figur 2).

    g355574

    Figur 2

    1. T-handtag
    2. Kontramutter
    3. Skruv med runt huvud

  2. Fäst den bakre redskapsmottagaren vid flaket med fyra vagnsskruvar (⅜ x 1 tum) och fyra låsmuttrar (⅜ tum) enligt Figur 3.

  3. Dra åt de fyra låsmuttrarna (⅜ tum) med vridmoment 28 Nm.

    g355573

    Figur 3

    1. Låsmutter (⅜ tum)
    2. Vagnsskruv (⅜ x 1 tum)
