Houderbuis van achterwerktuig

Workman® GTX Series multifunctioneel werkvoertuig met stalen laadbak

Model No. 07186-Serial No. and Up

Note: Bepaal vanuit de normale bedieningspositie de linker- en rechterzijde van de machine.

Installatie

De machine klaarmaken voor de montage

  1. Parkeer de machine op een horizontaal oppervlak.

  2. Stel de parkeerrem in werking.

  3. Zet de motor af en haal het sleuteltje uit het contact.

g038447

Figuur 1

De set monteren

Benodigde onderdelen voor deze stap:

Houderbuis van achterwerktuig1
Contramoer1
Bolkopbout1
T-handgreep1
Borgmoer (⅜")4
Slotbout (⅜" x 1")4

  1. Bevestig de T-handgreep aan de houderbuis van het achterwerktuig met de contramoer en de bolkopbout (Figuur 2).

    g355574

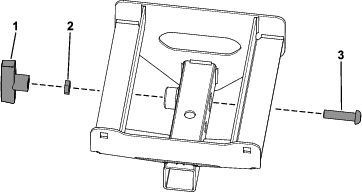

    Figuur 2

    1. T-handgreep
    2. Contramoer
    3. Bolkopbout

  2. Bevestig de houderbuis van het achterwerktuig met 4 slotbouten (⅜" x 1") en 4 borgmoeren (⅜") aan de laadbak zoals getoond in Figuur 3.

  3. Draai de 4 borgmoeren (⅜") vast met een torsie van 28 N·m.

    g355573

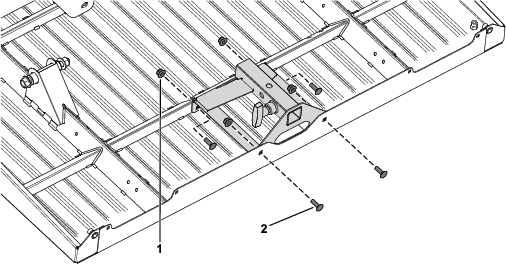

    Figuur 3

    1. Borgmoer (⅜")
    2. Slotbout (⅜" x 1")
