Recetor do acessório traseiro

Veículo utilitário Workman® GTX com plataforma de carga de aço

Model No. 07186-Serial No. and Up

Note: Determine os lados direito e esquerdo da máquina a partir da posição normal de operação.

Instalação

Preparação da máquina

  1. Estacione a máquina numa superfície nivelada.

  2. Engate o travão de estacionamento.

  3. Desligue o motor e retire a chave.

g038447

Figura 1

Instalação do kit

Peças necessárias para este passo:

Recetor do acessório traseiro1
Porca de retenção1
Parafuso de cabeça de tremoço1
Pega em T1
Porca de bloqueio (⅜ pol.)4
Parafuso de carroçaria (⅜ x 1 pol.)4

  1. Prenda a pega em T ao recetor do acessório traseiro utilizando a porca de retenção e parafuso de cabeça de tremoço (Figura 2).

    g355574

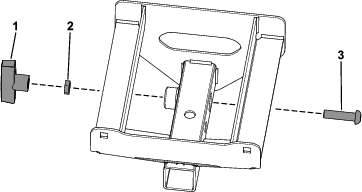

    Figura 2

    1. Pega em T
    2. Porca de retenção
    3. Parafuso de cabeça de tremoço

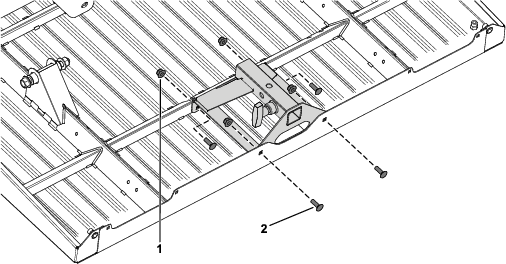

  2. Prenda o recetor do acessório traseiro à plataforma utilizando quatro parafusos de carroçaria (⅜ x 1 pol.) e quatro porcas de bloqueio (⅜ pol.) como se mostra na Figura 3.

  3. Aperte as quatro porcas de bloqueio (⅜ pol.) com uma força de 28 N·m.

    g355573

    Figura 3

    1. Porca de bloqueio (⅜ pol.)
    2. Parafuso de carroçaria (⅜ x 1 pol.)
