Bakre festemottaker

Workman® GTX-bruksbil med stålplan

Model No. 07186-Serial No. and Up

Note: Angi hva som er høyre og venstre side på maskinen ved å stå i normal arbeidsstilling.

Montering

Klargjøre maskinen

  1. Parker maskinen på en jevn flate.

  2. Sett på parkeringsbremsen.

  3. Slå av motoren og ta ut nøkkelen.

g038447

Figur 1

Montere settet

Deler som er nødvendige for dette trinnet:

Bakre festemottaker1
Låsemutter1
Bolt med halvrundt hode1
T-håndtak1
Låsemutter (⅜ tomme)4
Låsebolt (⅜ x 1 tomme)4

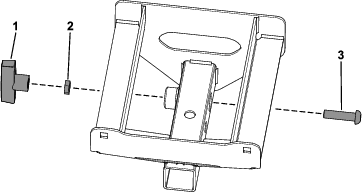

  1. Fest T-håndtaket til den bakre festemottakeren ved hjelp av låsemutteren og bolten med halvrundt hode (Figur 2).

    g355574

    Figur 2

    1. T-håndtak
    2. Låsemutter
    3. Bolt med halvrundt hode

  2. Fest bakre festemottaker med fire låsebolter (⅜ x 1 tomme) og fire låsemuttere (⅜ tomme), som vist i Figur 3.

  3. Trekk til de fire låsemutterne (⅜ tomme) med et moment på 28 Nm.

    g355573

    Figur 3

    1. Låsemutter (⅜ tomme)
    2. Låsebolt (⅜ x 1 tomme)
