Bageste redskabsmodtager

Arbejdskøretøj i Workman® GTX-serien med stållad

Model No. 07186-Serial No. and Up

Note: Maskinens venstre og højre side er som set fra den normale betjeningsposition.

Montering

Klargøring af maskinen

  1. Parker maskinen på en plan flade.

  2. Aktiver parkeringsbremsen.

  3. Sluk motoren, og tag nøglen ud.

g038447

Figur 1

Montering af sættet

Dele, der skal bruges til dette trin:

Bageste redskabsmodtager1
Kontramøtrik1
Rundhovedet bolt1
T-håndtag1
Låsemøtrik (⅜")4
Bræddebolt (⅜" x 1")4

  1. Fastgør T-håndtaget til den bageste redskabsmodtager ved hjælp af kontramøtrikken og den rundhovedede bolt (Figur 2).

    g355574

    Figur 2

    1. T-håndtag
    2. Kontramøtrik
    3. Rundhovedet bolt

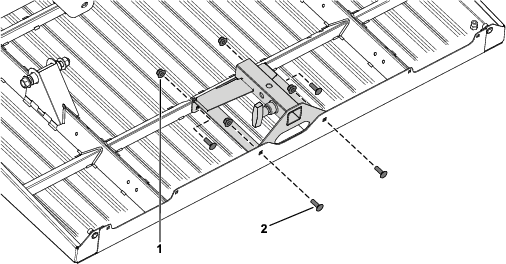

  2. Fastgør den bageste redskabsmodtager til ladet med 4 bræddebolte (⅜" x 1") og 4 låsemøtrikker (⅜") som vist i Figur 3.

  3. Tilspænd de 4 låsemøtrikker (⅜") med et moment på 28 Nm.

    g355573

    Figur 3

    1. Låsemøtrik (⅜")
    2. Bræddebolt (⅜" x 1")
