Ricevitore dell'attrezzo posteriore

Veicolo polifunzionale serie Workman® GTX con pianale in acciaio

Model No. 07186-Serial No. and Up

Note: Stabilite i lati sinistro e destro della macchina dalla normale postazione di guida.

Installazione

Preparazione della macchina

  1. Parcheggiate la macchina su terreno pianeggiante.

  2. Inserite il freno di stazionamento.

  3. Spegnete il motore e togliete la chiave.

g038447

Figura 1

Installazione del kit

Parti necessarie per questa operazione:

Ricevitore dell'attrezzo posteriore1
Controdado1
Bullone a testa piatta1
Maniglia a T1
Dado di bloccaggio (⅜")4
Bullone a testa tonda (⅜" x 1")4

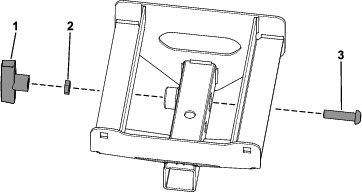

  1. Fissate la maniglia a T al ricevitore dell'attrezzo posteriore con il controdado e il bullone a testa piatta (Figura 2).

    g355574

    Figura 2

    1. Maniglia a T
    2. Controdado
    3. Bullone a testa piatta

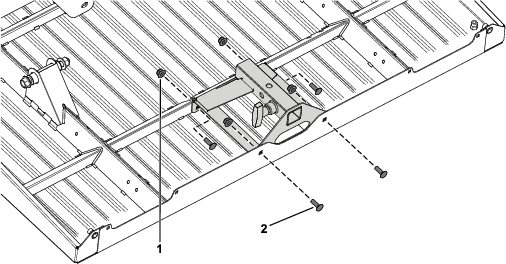

  2. Fissate il ricevitore dell'attrezzo posteriore al pianale utilizzando 4 bulloni a testa tonda (⅜" x 1") e 4 dadi di bloccaggio (⅜"), come mostrato nella Figura 3.

  3. Serrate i 4 dadi di bloccaggio (⅜") a una coppia di 28 N∙m.

    g355573

    Figura 3

    1. Dado di bloccaggio (⅜")
    2. Bullone a testa tonda (⅜" x 1")
