Hintere Aufnahme für Anbaugeräte

Nutzfahrzeuge der Serie Workman® GTX mit Ladefläche aus Stahl

Model No. 07186-Serial No. and Up

Note: Bestimmen Sie die linke und rechte Seite der Maschine anhand der normalen Sitz- und Bedienerposition.

Installation

Vorbereiten der Maschine

  1. Parken Sie die Maschine auf einer ebenen Fläche.

  2. Aktivieren Sie die Feststellbremse.

  3. Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.

g038447

Bild 1

Einbauen des Kits

Für diesen Arbeitsschritt erforderliche Teile:

Hintere Aufnahme für Anbaugeräte1
Klemmmutter1
Bundkopfschraube1
T-Bügel1
Sicherungsmutter (⅜")4
Schlossschraube (⅜" x 1")4

  1. Sichern Sie den T-Bügel mit der Sicherungsmutter und der Bundkopfschraube (Bild 2) an der hinteren Aufnahme für Anbaugeräte.

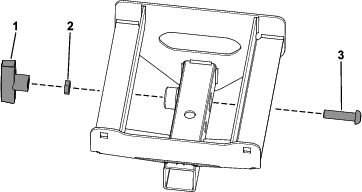

    g355574

    Bild 2

    1. T-Bügel
    2. Klemmmutter
    3. Bundkopfschraube

  2. Befestigen Sie das hintere Aufnahme für Anbaugeräte mit vier Schlossschrauben (⅜" x 1") und vier Sicherungsmuttern (⅜") an der Ladefläche, wie in Bild 3 dargestellt.

  3. Ziehen Sie die vier Sicherungsmuttern (⅜") auf ein Drehmoment von 28 N∙m fest.

    g355573

    Bild 3

    1. Sicherungsmutter (⅜")
    2. Schlossschraube (⅜" x 1")
