Einführung

Dieser Aufsitzer mit Sichelmessern sollte von Hausbesitzern in Privatgärten verwendet werden. Er ist hauptsächlich für das Mähen von Gras auf gepflegten Grünflächen gedacht. Wenn diese Maschine für einen anderen Zweck als vorgesehen eingesetzt wird, kann das für Sie und andere Personen gefährlich sein.

Lesen Sie diese Informationen sorgfältig durch, um sich mit dem ordnungsgemäßen Einsatz und der Wartung des Geräts vertraut zu machen und Verletzungen und eine Beschädigung des Geräts zu vermeiden. Sie tragen die Verantwortung für einen ordnungsgemäßen und sicheren Einsatz des Geräts.

Besuchen Sie Toro.com, hinsichtlich Produktsicherheit und Schulungsunterlagen, Zubehörinformationen, Standort eines Händlers oder Registrierung des Produkts.

Wenden Sie sich an den Toro-Vertragshändler oder Kundendienst, wenn Sie eine Serviceleistung, Originalersatzteile von Toro oder weitere Informationen benötigen. Haben Sie dafür die Modell- und Seriennummern der Maschine griffbereit. Bild 1 zeigt die Position der Modell- und Seriennummern am Produkt. Tragen Sie hier bitte die Modell- und Seriennummern des Geräts ein.

Important: Scannen Sie mit Ihrem Mobilgerät den QR-Code auf dem Seriennummernaufkleber (falls vorhanden), um auf Garantie-, Ersatzteil- oder andere Produktinformationen zuzugreifen.

g297763

Tragen Sie hier bitte die Modell- und Seriennummern der Maschine ein:

In dieser Anleitung werden zwei Begriffe zur Hervorhebung von Informationen verwendet. Wichtig weist auf spezielle technische Informationen hin, und Hinweis hebt allgemeine Informationen hervor, die Ihre besondere Beachtung verdienen.

Dieses Sicherheitswarnsymbol (Bild 2) wird sowohl in diesem Handbuch als auch an der Maschine verwendet, um wichtige Sicherheitshinweise zu kennzeichnen, die zur Vermeidung von Unfällen befolgt werden müssen. Dieses Symbol wird mit dem Signalwort Gefahr, Warnungoder Vorsicht dargestellt.

  • Gefahr: bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Folge.

  • Warnung: bezeichnet eine möglicherweise drohende Gefahr. Wenn sie nicht gemieden wird, können Tod oder schwerste Verletzungen die Folge sein.

  • Vorsicht: bezeichnet eine möglicherweise drohende Gefahr. Wenn sie nicht gemieden wird, können leichte oder geringfügige Verletzungen die Folge sein.

sa-black

Dieses Produkt erfüllt alle relevanten europäischen Richtlinien; weitere Details finden Sie in der produktspezifischen Konformitätserklärung (DOC).

Brutto- oder Nettodrehmoment: Das Brutto- oder Nettodrehmoment dieses Motors wurden vom Motorhersteller im Labor gemäß SAE J1940 oder J2723 ermittelt. Der tatsächliche Motordrehmoment bei dieser Klasse der Mäher ist bei einer Konfiguration zur Einhaltung der Sicherheits-, Emissions- und Betriebsanforderungen wesentlich geringer. Weitere Informationen finden Sie in der Motorbedienungsanleitung des Herstellers, die mit der Maschine ausgeliefert wurde.

Technische Angaben zu Ihrem Modell finden Sie unter www.Toro.com.

Important: Wenn Sie eine Maschine mit einem Motor von Toro für einen längeren Zeitraum in Lagen über 1.500 m verwenden, stellen Sie sicher, dass das Kit für Hochlagen installiert ist, damit der Motor die CARB- bzw. EPA-Abgasvorschriften einhält. Das Hochlagenkit steigert die Motorleistung und verhindert ein Verrußen der Zündkerzen, Schwierigkeiten beim Anlassen des Motors und erhöhte Abgaswerte. Kleben Sie nach der Installation des Kits den Aufkleber für das Hochlagenkit neben den Seriennummernaufkleber an der Maschine. Wenden Sie sich an den offiziellen Vertragshändler von Toro, um das richtige Hochlagenkit und den richtigen Hochlagenaufkleber für Ihre Maschine zu erhalten. Angaben zum örtlichen Vertragshändler finden Sie auf der Website unter www.Toro.com oder rufen Sie die Kundenbetreuungsabteilung unter den Nummern an, die in der Aussage zur Garantie hinsichtlich der Motorabgasanlage aufgeführt sind.Entfernen Sie das Kit vom Motor und stellen Sie die Originalwerkkonfiguration des Motors wieder her, wenn Sie den Motor in Lagen unter 1.500 m verwenden. Verwenden Sie einen Motor mit Hochlagenkit nicht in niedrigen Lagen, sonst kann der Motor überhitzen und beschädigt werden.Wenn Sie nicht sicher sind, ob die Maschine für einen Einsatz in Hochlagen umgerüstet wurde, suchen Sie den folgenden Aufkleber.

decal127-9363

Sicherheit

Diese Maschine erfüllt EN ISO 5395:2013.

Allgemeine Sicherheit

Dieses Produkt kann Hände und Füße amputieren und Gegenstände aufschleudern. Befolgen Sie zum Vermeiden von schweren oder tödlichen Verletzungen immer alle Sicherheitshinweise.

  • Lesen und verstehen Sie vor dem Anlassen des Motors den Inhalt dieser Bedienungsanleitung.

  • Halten Sie Unbeteiligte und Kinder fern.

  • Kinder oder nicht geschulte Personen dürfen die Maschine weder verwenden noch warten. Lassen Sie nur Personen zu, die verantwortungsbewusst, geschult, mit den Anweisungen vertraut, und körperlich in der Lage sind, die Maschine zu bedienen und zu warten.

  • Setzen Sie die Maschine nicht in der Nähe von Abhängen, Gräben, Böschungen, Gewässern oder anderen Gefahrenstellen sowie an Hanglagen mit einem Gefälle von mehr als 15° ein.

  • Halten Sie Hände und Füße von beweglichen Teilen fern.

  • Bedienen Sie die Maschine niemals, wenn nicht alle Schutzvorrichtungen, Sicherheitsschalter und Abdeckungen angebracht und funktionstüchtig sind.

  • Stellen Sie vor dem Verlassen der Bedienerposition den Motor ab, ziehen den Schlüssel ab, und warten, bis alle beweglichen Teile zum Stillstand gekommen sind. Lassen Sie die Maschine abkühlen, bevor Sie sie warten, einstellen, betanken, reinigen, oder einlagern.

Winkelanzeige

g011841

Sicherheits- und Bedienungsschilder

Graphic

Die Sicherheits- und Anweisungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus.

decalbatterysymbols
decaloemmarkt
decal93-7009
decal105-7015
decal121-2989b
decal132-0872
decal138-2456
decal139-2388
decal139-2394
decal139-2395
decal140-2716
decal140-2748
decal135-3295

Produktübersicht

g295991

Machen Sie sich vor dem Start des Motors und der Verwendung der Maschine mit allen Bedienelementen vertraut.

Bedienfeld

g296034

Zündschloss

Das Zündschloss, mit dem der Motor angelassen und abgestellt wird, hat drei Stellungen: AUS, LAUF und START (Bild 6). Siehe Anlassen des Motors.

Gasbedienungshebel/Choke

Die Gasbedienungs- und Chokehebel sind in einem Steuerhebel kombiniert. Die Gasbedienung steuert die Motordrehzahl und hat eine fortlaufend variable Einstellung von SLOW (LANGSAM) bis FAST (SCHNELL) (Bild 6).

Zapfwellenantriebsschalter

Mit dem Zapfwellenantriebsschalter, der durch ein Zapfwellensymbol dargestellt wird, kuppeln Sie den Antrieb der Mähwerkmesser ein oder aus (Bild 6).

Fahrantriebshebel

Mit den Fahrantriebshebeln fahren Sie die Maschine vorwärts, rückwärts und wenden (Bild 5).

Park-Stellung

Schieben Sie die Fahrantriebshebel von der Mitte nach außen in die PARK-Stellung, wenn Sie von der Maschine absteigen (Bild 24). Stellen Sie die Fahrantriebshebel immer in die PARK-Stellung, wenn Sie die Maschine anhalten oder unbeaufsichtigt lassen.

Smart Speed

Der Smart Speed™ Steueranlagenhebel befindet sich unter der Bedienerposition; mit ihm können die Maschine mit drei Geschwindigkeiten (Schneiden, Abschleppen und Mähen) einzusetzen (Bild 27).

Benzinuhr

Mit der Benzinuhr, die sich links an der Maschine befindet, können Sie die Kraftstoffmenge im Tank prüfen (Bild 7).

g292100

Schnitthöhenhebel

Mit dem Schnitthöhenhebel heben Sie das Mähwerk vom Sitz aus an oder senken es ab. Wenn Sie den Hebel nach oben (zu sich) schieben, wird das Mähwerk angehoben, und wenn Sie den Hebel nach unten (von sich weg) schieben, wird es abgesenkt. Verstellen Sie die Schnitthöhe nur, wenn die Maschine nicht fährt (Bild 28).

Anbaugeräte, Zubehör

Ein Sortiment an von Toro zugelassenen Anbaugeräten und Zubehör wird für diese Maschine angeboten, um den Funktionsumfang des Geräts zu erhöhen und zu erweitern. Eine Liste der zugelassenen Anbaugeräte und Zubehörteile erhalten Sie bei Ihrem offiziellen Toro-Vertragshändler oder finden Sie unter www.Toro.com.

Verwenden Sie nur Originalersatzteile und -zubehörteile von Toro, um die optimale Leistung und Sicherheit zu gewährleisten. Ersatzteile und Zubehör anderer Hersteller können gefährlich sein und eine Verwendung könnte die Garantie ungültig machen.

Betrieb

Note: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition.

Vor dem Einsatz

Vor der sicheren Verwendung

Allgemeine Sicherheit

  • Kinder oder nicht geschulte Personen dürfen die Maschine weder verwenden noch warten. Örtliche Vorschriften schränken u. U. das Mindestalter von Bedienern ein. Der Besitzer ist für die Schulung aller Bediener und Mechaniker verantwortlich.

  • Prüfen Sie den Arbeitsbereich der Maschine und entfernen Sie alle Objekte, die sich auf den Einsatz der Maschine auswirken oder von ihr aufgeschleudert werden könnten.

  • Machen Sie sich mit dem sicheren Betrieb der Maschine sowie den Bedienelementen und Sicherheitssymbolen vertraut.

  • Prüfen Sie, ob alle Sitzkontaktschalter, Sicherheitsschalter, und Schutzvorrichtungen montiert und funktionsfähig sind. Verwenden Sie die Maschine nur, wenn sie richtig funktioniert.

  • Stellen Sie vor dem Verlassen der Bedienerposition den Motor ab, ziehen den Schlüssel ab, und warten, bis alle beweglichen Teile zum Stillstand gekommen sind. Lassen Sie die Maschine abkühlen, bevor Sie sie warten, einstellen, betanken, reinigen, oder einlagern.

  • Überprüfen Sie vor dem Mähen die Maschine und stellen Sie sicher, dass die Schneideinheiten ordnungsgemäß funktionieren.

  • Beurteilen Sie das Gelände, um festzulegen, welche Anbaugeräte und Zubehör erforderlich sind, um die Maschine ordnungsgemäß und sicher bedienen zu können.

  • Tragen Sie geeignete Kleidung, u. a. eine Schutzbrille, lange Hosen, rutschfeste Arbeitsschuhe und einen Gehörschutz. Binden Sie lange Haare hinten zusammen und tragen Sie keinen Schmuck oder weite Kleidung.

  • Nehmen Sie nie Mitfahrer auf der Maschine mit.

  • Halten Sie Unbeteiligte und Haustiere während der Verwendung der Maschine fern. Schalten Sie die Maschine und das/die Anbaugerät(e) ab, wenn jemand den Bereich betritt.

  • Betreiben Sie die Maschine nur, wenn alle Schutzvorrichtungen und Sicherheitseinrichtungen, wie z. B. die Ablenkbleche und die gesamte Grasfangeinrichtung, vorhanden sind und ordnungsgemäß funktionieren. Ersetzen Sie verschlissene oder beschädigte Teile, wenn nötig.

Kraftstoffsicherheit

  • Kraftstoff ist extrem leicht entflammbar und hochexplosiv. Feuer und Explosionen durch Kraftstoff können Verbrennungen und Sachschäden verursachen.

    • Stellen Sie den Kanister bzw. die Maschine vor dem Auftanken auf den Boden und nicht auf ein Fahrzeug oder auf ein Objekt, um eine elektrische Ladung durch das Entzünden des Kraftstoffs zu vermeiden.

    • Füllen Sie den Kraftstofftank im Freien auf ebener Fläche auf, wenn der Motor kalt ist. Wischen Sie verschütteten Kraftstoff auf.

    • Rauchen Sie nicht beim Umgang mit Kraftstoff, und gehen Sie nicht in der Nähe von offenem Feuer oder Funken mit Kraftstoff um.

    • Entfernen Sie nie den Tankdeckel oder füllen Kraftstoff ein, wenn der Motor läuft oder noch heiß ist.

    • Wenn Sie Kraftstoff verschütten, versuchen Sie nicht, den Motor zu starten. Vermeiden Sie es, Zündquellen zu schaffen, bis die Kraftstoffdämpfe verdunstet sind.

    • Bewahren Sie Kraftstoff in vorschriftsmäßigen Kanistern für Kinder unzugänglich auf.

  • Kraftstoff ist bei Einnahme gesundheitsschädlich oder tödlich. Wenn eine Person langfristig Benzindämpfen ausgesetzt ist, kann dies zu schweren Verletzungen und Krankheiten führen.

    • Vermeiden Sie das langfristige Einatmen von Benzindämpfen.

    • Halten Sie Ihr Gesicht und Ihre Hände vom Einfüllstutzen und der Öffnung im Kraftstofftank fern.

    • Halten Sie Benzin von Augen und der Haut fern.

  • Lagern Sie weder die Maschine noch den Kraftstoffkanister in der Nähe von offenen Flammen, Funken oder Zündflammen wie z. B. bei einem Heizkessel oder sonstigen Geräten.

  • Füllen Sie Kanister nie im Fahrzeug oder auf der Ladepritsche eines Pritschenwagens oder Anhängers mit einer Verkleidung aus Kunststoff. Stellen Sie die Benzinkanister vor dem Auffüllen immer vom Fahrzeug entfernt auf den Boden.

  • Nehmen Sie das Gerät vom Pritschenwagen bzw. Anhänger und betanken es auf dem Boden. Falls das nicht möglich ist, betanken Sie solche Geräte mit einem tragbaren Kanister und nicht an einer Zapfsäule.

  • Setzen Sie die Maschine nicht ohne vollständig montierte und betriebsbereite Auspuffanlage ein.

  • Der Stutzen sollte den Rand des Benzinkanisters oder die Behälteröffnung beim Auftanken ständig berühren. Verwenden Sie nicht ein Mundstück-Öffnungsgerät.

  • Wechseln Sie sofort Ihre Kleidung, wenn Kraftstoff darauf verschüttet wird.

  • Füllen Sie den Tank nicht zu voll. Tauschen Sie den Tankdeckel aus und ziehen ihn fest.

  • Entfernen Sie Gras und Schmutz von den Mähwerken, den Auspuff, Antriebe, Grasfangeinrichtungen und dem Motorraum, um einem Brand vorzubeugen. Wischen Sie Öl- und Kraftstoffverschüttungen auf.

Betanken

Empfohlener Kraftstoff

TypBleifreies Benzin
Minimale Oktanzahl87 (US) oder 91 (Oktanzahl ermitteln; außerhalb der USA)
EthanolNicht über 10% Volumenprozent
MethanolKeine
MTBE (Methyl-tertiär-Butylether)Weniger als 15% Volumenprozent
ÖlVermischen Sie nie Kraftstoff mit Öl

Verwenden Sie nur sauberen, frischen Kraftstoff (höchstens 30 Tage alt) von einem namhaften Hersteller/Quelle.

Verwenden eines Kraftstoffstabilisators

Verwenden Sie einen Kraftstoffstabilisator/Konditionierer in der Maschine, um den Kraftstoff länger frisch zu halten, wenn er gemäß den Anweisungen des Kraftstoffstabilisatorherstellers verwendet wird.

Important: Verwenden Sie keine Zusätze, die Methanol oder Ethanol enthalten.

Geben Sie die Menge des Kraftstoffstabilisators bzw. -konditionierers in den frischen Kraftstoff, wie vom Hersteller des Kraftstoffstabilisators vorgeschrieben.

Betanken

  1. Stellen Sie die Maschine auf einer ebenen Fläche ab.

  2. Schieben Sie die Fahrantriebshebel nach außen in die PARK-Stellung.

  3. Stellen Sie den Motor ab und ziehen Sie den Schlüssel ab.

  4. Reinigen Sie den Bereich um den Tankdeckel.

  5. Füllen Sie den Kraftstofftank bis zur Unterseite des Füllstutzens (Bild 8).

    Note: Füllen Sie den Kraftstofftank nicht ganz auf. In diesem freien Platz im Tank kann sich der Kraftstoff ausdehnen.

    g293796

Durchführen täglicher Wartungsarbeiten

Täglich vor dem Start der Maschine die folgende tägliche Prüfroutine gemäß durchführen:

Einfahren einer neuen Maschine

Neue Motoren brauchen etwas Zeit, bevor sie die ganze Leistung erbringen. Neue Mähwerke und Antriebssysteme haben eine höhere Reibung und belasten den Motor mehr. Die Einfahrzeit für neue Maschinen beträgt ungefähr 40 bis 50 Stunden. Danach erbringt der Motor die ganze Leistung und beste Performance.

Verwendung der Sicherheitsschalter

Warnung:

Wenn die Sicherheitsschalter abgeklemmt oder beschädigt werden, könnte sich die Maschine unerwartet in Betrieb setzen und jemanden verletzen.

  • An den Sicherheitsschaltern dürfen keine Veränderungen vorgenommen werden.

  • Prüfen Sie die Funktion der Sicherheitsschalter täglich und tauschen Sie alle defekten Schalter vor dem Einsatz der Maschine aus.

Funktion der Sicherheitsschalter

Die Sicherheitsschalter verhindern das Anlassen des Motors, außer in folgenden Situationen:

  • Der Zapfwellenantriebsschalter ist ausgekuppelt.

  • Die Fahrantriebshebel sind in der PARK-Stellung.

Die Sicherheitsschalter stellen den Motor auch ab, wenn sich die Fahrantriebshebel nicht in der PARK-Stellung befinden, und Sie den Sitz verlassen.

Testen der Sicherheitsschalter

WartungsintervallWartungsmaßnahmen
Bei jeder Verwendung oder täglich
  • Prüfen Sie die Sicherheitsschalter.
  • Testen Sie die Sicherheitsschalter vor jedem Einsatz der Maschine. Lassen Sie, wenn die Sicherheitsschalter nicht wie nachstehend beschrieben funktionieren, diese unverzüglich von einem Vertragshändler reparieren.

    1. Setzen Sie sich auf den Sitz und bewegen Sie die Fahrantriebshebel in die PARK-Stellung und den Zapfwellenantriebsschalter in die EIN-Stellung. Versuchen Sie, den Motor anzulassen. Der Motor darf nicht starten.

    2. Setzen Sie sich auf den Sitz und stellen Sie den Zapfwellenantriebsschalter in die AUS-Stellung. Stellen Sie einen der Fahrantriebshebel in die mittlere, nicht arretierte Stellung. Versuchen Sie, den Motor anzulassen. Der Motor darf sich dann nicht drehen. Wiederholen Sie die Schritte für den anderen Fahrantriebshebel.

    3. Setzen Sie sich auf den Sitz und stellen Sie den Zapfwellenantriebsschalter in die AUS-Stellung und arretieren Sie die Fahrantriebshebel in der PARK-Stellung. Lassen Sie den Motor an. Kuppeln Sie bei laufendem Motor den Zapfwellenantriebsschalter ein. Stehen Sie etwas vom Sitz auf. Der Motor muss dann abstellen.

    4. Setzen Sie sich auf den Sitz und stellen Sie den Zapfwellenantriebsschalter in die AUS-Stellung und arretieren Sie die Fahrantriebshebel in der PARK-Stellung. Lassen Sie den Motor an. Schieben Sie die Fahrantriebshebel bei laufendem Motor in die mittlere, nicht arretierte Stellung und erheben Sie sich etwas vom Sitz. Der Motor muss dann abstellen.

    Einstellen des Sitzes

    Der Sitz kann nach vorne und hinten geschoben werden. Stellen Sie den Sitz so ein, dass Sie die Maschine optimal steuern können und komfortabel sitzen (Bild 9).

    g027249

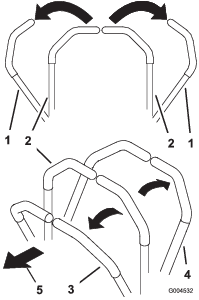

    Einstellen der Fahrantriebshebel

    Einstellen der Höhe

    Die Höhe der Fahrantriebshebel kann für den optimalen Bedienerkomfort nach oben oder unten angepasst werden (Bild 10).

    g027252

    Einstellen der Neigung

    Sie können die Fahrantriebshebel für den optimalen Bedienerkomfort nach vorne oder hinten verstellt werden.

    1. Lösen Sie die obere Schraube, mit der der Schalthebel an der Steuerarmwelle befestigt ist.

    2. Lösen Sie die untere Schraube etwas, sodass der Schalthebel sich nach vorne oder nach hinten drehen lässt.

      g333846
    3. Ziehen Sie beide Schrauben fest, um den Schalthebel in der neuen Stellung zu arretieren.

    4. Wiederholen Sie die Einstellungsschritte für den anderen Schalthebel.

    Entfernen der Auswurfabdeckung für Seitenauswurf

    1. Stellen Sie die Maschine auf einer ebenen Fläche ab, kuppeln Sie den Zapfwellenantriebsschalter aus und schieben Sie die Fahrantriebshebel nach außen in die PARK-Stellung.

    2. Stellen Sie vor dem Verlassen der Bedienungsposition den Motor ab, ziehen den Schlüssel ab und warten, bis alle beweglichen Teile zum Stillstand gekommen sind.

    3. Lösen Sie den flexiblen Riegel vom Riegelhalter an der Auswurfkanalabdeckung und schwenken Sie die Auswurfkanalabdeckung nach rechts (Bild 12).

      g293897
    4. Lösen Sie den hakenförmigen Riegel oben an der Auswurfkanalabdeckung von der Gelenkstange (Bild 16).

    5. Winkeln Sie die Metallnase an der Auswurfkanalabdeckung aus dem Schlitz in der Halterung ab, die am Mähwerk angeschweißt ist (Bild 13).

      g230250

    Montieren der Auswurfkanalabdeckung für das Mulchen

    1. Stellen Sie die Maschine auf einer ebenen Fläche ab, kuppeln Sie den Zapfwellenantriebsschalter aus und schieben Sie die Fahrantriebshebel nach außen in die PARK-Stellung.

    2. Stellen Sie vor dem Verlassen der Bedienungsposition den Motor ab, ziehen den Schlüssel ab und warten, bis alle beweglichen Teile zum Stillstand gekommen sind.

    3. Winkeln Sie die Metallnase an der Auswurfkanalabdeckung im Schlitz in der Halterung ab, die am Mähwerk angeschweißt ist (Bild 14).

      g230248
    4. Drehen Sie die Auswurfkanalabdeckung nach hinten und zum Mähwerk, sodass die Auswurfkanalabdeckung mit dem Mähwerk bündig ist (Bild 15).

      g230249
    5. Haken Sie oben an der Auswurfkanalabdeckung den hakenförmigen Riegel um die Gelenkstange des Ablenkblechs (Bild 16).

      g297786
    6. Haken Sie zum Befestigen der Auswurfkanalabdeckung am Mähwerk den flexiblen Riegel an der Auswurfkanalabdeckung im Halter am Mähwerk ein (Bild 12).

    Während des Einsatzes

    Hinweise zur Sicherheit während des Betriebs

    Allgemeine Sicherheit

    • Der Besitzer bzw. Bediener ist für Unfälle oder Verletzungen von Dritten sowie Sachschäden verantwortlich und kann diese verhindern.

    • Konzentrieren Sie sich immer bei der Verwendung der Maschine. Tun Sie nichts, was Sie ablenken könnte, sonst können Verletzungen oder Sachschäden auftreten.

    • Bedienen Sie die Maschine nicht, wenn Sie müde oder krank sind oder unter Alkohol- oder Drogeneinfluss stehen.

    • Kontakt mit den Messern kann zu schweren Verletzungen führen. Stellen Sie vor dem Verlassen der Bedienungsposition den Motor ab, ziehen Sie den Schlüssel ab und warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind. Wenn Sie den Schlüssel in die AUS-Position stellen, sollte der Motor abgestellt und das Messer gestoppt werden. Wenn dies nicht der Fall ist, setzen Sie die Maschine nicht mehr ein und wenden Sie sich sofort an einen offiziellen Vertragshändler.

    • Setzen Sie die Maschine nur bei guten Sichtverhältnissen und geeigneten Witterungsbedingungen ein. Fahren Sie die Maschine nie bei Gewitter, bzw. wenn Gefahr durch Blitzschlag besteht.

    • Berühren Sie die Schneideinheiten nicht mit Händen und Füßen. Bleiben Sie immer von der Auswurföffnung fern.

    • Mähen Sie nicht mit angehobenem, entferntem, oder geändertem Ablenkblech, es sei denn, es ist ein Grasauffangsystem oder ein Mulch-Kit angebaut und funktioniert einwandfrei.

    • Mähen Sie nur im Rückwärtsgang, wenn es unbedingt erforderlich ist. Blicken Sie immer nach unten und hinten, bevor Sie die Maschine rückwärts bewegen.

    • Seien Sie extrem vorsichtig, wenn Sie sich unübersichtlichen Kurven, Sträuchern, Bäumen und anderen Objekten nähern, die Ihre Sicht behindern können.

    • Stellen Sie die Messer ab, wenn Sie nicht mähen.

    • Stellen Sie den Motor sofort ab, wenn der Mäher auf einen Gegenstand aufprallt oder anfängt zu vibrieren, ziehen Sie den Schlüssel (falls vorhanden) ab und warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind, bevor Sie den Mäher auf eventuelle Beschädigungen untersuchen. Führen Sie alle erforderlichen Reparaturen durch, ehe Sie die Maschine wieder in Gebrauch nehmen.

    • Fahren Sie beim Wenden und beim Überqueren von Straßen und Gehsteigen mit der Maschine langsam und vorsichtig. Geben Sie immer Vorfahrt.

    • Vor dem Verlassen der Bedienposition:

      • Stellen Sie die Maschine auf einer ebenen Fläche ab.

      • Kuppeln Sie die Zapfwelle aus und senken Sie die Anbaugeräte ab.

      • Aktivieren Sie die Feststellbremse.

      • Stellen Sie den Motor ab und ziehen Sie den Schlüssel ab.

      • Warten Sie den Stillstand aller Teile ab.

    • Betreiben Sie den Motor nur in gut belüfteten Bereichen. Die Abgase enthalten Kohlenmonoxid, das beim Einatmen tödlich ist.

    • Lassen Sie niemals eine laufende Maschine unbeaufsichtigt zurück.

    • Befestigen Sie gezogene Anbaugeräte nur an der Anhängevorrichtung an der Maschine.

    • Betreiben Sie die Maschine nur, wenn alle Schutzvorrichtungen und Sicherheitseinrichtungen, wie z. B. die Ablenkbleche und die gesamte Grasfangeinrichtung, vorhanden sind und ordnungsgemäß funktionieren. Ersetzen Sie verschlissene oder beschädigte Teile, wenn nötig.

    • Verwenden Sie nur von Toro zugelassene(s) Zubehör und Anbaugeräte.

    • Der Geräuschpegel dieser Maschine beträgt am Ohr des Bedieners mehr als 85 dBA, und dies kann bei einem längeren Einsatz Gehörschäden verursachen.

      g229846
    • Entfernen Sie Gras und Schmutz vom Mähwerk, Antrieben, Auspuff und Motor, um einem Brand vorzubeugen.

    • Starten Sie den Motor, halten Sie dabei Ihre Füße von den Mähmessern fern.

    • Achten Sie auf den Auswurfbereich des Mähers und halten Sie den Auswurfkanal nie in Richtung umstehender Personen. Vermeiden Sie, Material gegen eine Wand oder ein Hindernis auszuwerfen, da das Material zum Ihnen zurückprallen kann.

    • Stellen Sie das Messer ab und fahren Sie langsam, wenn Sie Bereiche (außer Grasflächen) überqueren oder die Maschine zwischen den Einsatzbereichen transportieren.

    • Ändern Sie nicht die Geschwindigkeit des Drehzahlreglers oder überdrehen Sie den Motor.

    • Kinder werden häufig von Rasenmähern und vom Mähen angezogen. Gehen Sie nie davon aus, dass Kinder dort bleiben, wo Sie sie zuletzt gesehen haben.

    • Halten Sie Kinder aus dem Mähbereich fern und unter Aufsicht eines verantwortlichen Erwachsenen, der die Maschine nicht bedient.

    • Seien Sie wachsam und schalten Sie die Maschine aus, wenn Kinder den Arbeitsbereich betreten.

    • Bevor Sie mit der Maschine zurücksetzen oder wenden, schauen Sie nach unten und überall nach kleinen Kindern.

    • Nehmen Sie keine Kinder auf der Maschine mit, auch wenn sich die Messer nicht bewegen. Kinder können herunterfallen und sich schwer verletzen oder Sie bei der sicheren Bedienung der Maschine stören. Kinder, die vorher mitgenommen wurden, können den Mähbereich ohne Vorwarnung betreten und von der Maschine beim Vorwärtsfahren oder Rückwärtsfahren überfahren werden.

    Sicherheit an Hanglagen

    • Hanglagen sind eine wesentliche Ursache für den Verlust der Kontrolle und Umkippunfälle, die zu schweren ggf. tödlichen Verletzungen führen können. Der Bediener ist für den sicheren Einsatz auf abschüssigem Gelände verantwortlich. Gehen Sie bei Fahrten an Hanglagen besonders vorsichtig vor. Vor dem Einsatz der Maschine an einer Hanglage tun Sie Folgendes:

      • Lesen und verstehen Sie die Anweisungen zu Hanglagen in der Bedienungsanleitung und an der Maschine.

      • Ermitteln Sie das ungefähre Gefälle des Bereichs mit einem Neigungsmesser.

      • Setzen Sie die Maschine nie an Gefällen ein, die mehr als 15° aufweisen.

      • Prüfen Sie die Geländebedingungen an dem Tag, um zu ermitteln, ob die Maschine sicher auf der Hanglage eingesetzt werden kann. Setzen Sie immer gesunden Menschenverstand ein, wenn Sie diese Festlegung machen. Änderungen im Gelände, z. B. Feuchtigkeit, können den Betrieb der Maschine auf einer Hanglage beeinträchtigen.

    • Achten Sie auf Gefahren unten am Hang. Setzen Sie die Maschine nicht in der Nähe von Abhängen, Gräben, Böschungen, Gewässern oder anderen Gefahrenstellen ein. Die Maschine könnte plötzlich umkippen, wenn ein Rad über den Rand fährt oder die Böschung nachgibt. Halten Sie einen Sicherheitsabstand (die doppelte Maschinenbreite) zwischen der Maschine und einer Gefahrenstelle. Mähen Sie diese Bereiche mit einem handgeführten Rasenmäher oder einem handgeführten Freischneider.

    • Vermeiden Sie das Anfahren, Anhalten oder Wenden der Maschine an Hanglagen. Vermeiden Sie eine plötzliche Änderung der Geschwindigkeit oder Richtung und wenden Sie langsam und allmählich.

    • Setzen Sie die Maschine nicht in Bedingungen ein, in denen der Antrieb, die Lenkung oder Stabilität in Frage gestellt wird. Beim Einsatz der Maschine auf nassem Gras, beim Überqueren von Hanglagen oder beim Fahren hangabwärts kann die Maschine die Bodenhaftung verlieren. Wenn die Antriebsräder die Bodenhaftung verlieren, kann die Maschine rutschen und zu einem Verlust der Bremsleistung und Lenkung führen. Die Maschine kann rutschen, selbst wenn sich die Antriebsräder nicht drehen.

    • Entfernen oder markieren Sie Hindernisse, u. a. Gräben, Löcher, Rillen, Bodenwellen, Steine oder andere verborgene Gefahren. Hohes Gras kann Hindernisse verdecken. Fahren in unebenem Gelände kann zum Umkippen der Maschine führen.

    • Passen Sie besonders auf, wenn Sie die Maschine mit Zubehör oder Anbaugeräten einsetzen, u. a. Heckfangsysteme. Diese Geräte können die Stabilität der Maschine ändern und zu einem Verlust der Fahrzeugkontrolle führen. Halten Sie die Anweisungen für Gegengewichte ein.

    • Halten Sie beim Einsatz der Maschine an Hanglagen die Mähwerke falls möglich abgesenkt. Das Anheben der Mähwerke beim Einsatz an Hanglagen kann zu einer Instabilität der Maschine führen.

    g229111

    Sicherheit beim Schleppen

    • Befestigen Sie abgeschleppte Geräte nur an der Anhängerkupplung.

    • Verwenden Sie die Maschine nur als Zugmaschine, wenn eine Anbauvorrichtung montiert ist.

    • Überschreiten Sie nicht das zulässige Gesamtgewicht für gezogene Geräte und das Schleppen an Hanglagen. Die Zuglast darf das zulässige Gesamtgewicht der Maschine mit Fahrer nicht überschreiten.

    • Halten Sie Kinder und andere Personen immer von angehängten Geräten fern.

    • Auf Hanglagen kann das Gewicht des angehängten Geräts zu einem Verlust der Haftung und Kontrolle sowie einem erhöhten Risiko eines Überschlagens führen. Verringern Sie das geschleppte Gewicht und die Geschwindigkeit.

    • Der Bremsweg verlängert sich möglicherweise mit dem Gewicht der geschleppten Last. Fahren Sie langsam und berücksichtigen Sie den längeren Bremsweg.

    • Wenden Sie großzügig, damit das Anbaugerät nicht die Maschine berührt.

    Einsetzen des Zapfwellenantriebsschalters

    Mit dem Zapfwellenantriebsschalter kuppeln Sie die Schnittmesser und angetriebene Anbaugeräte ein oder aus.

    Einkuppeln des Zapfwellenantriebsschalters

    g008945

    Note: Aktivieren Sie die Messer nur, wenn der Gasbedienungshebel in der SCHNELL-Stellung ist (Bild 20).

    g296056

    Auskuppeln des Zapfwellenantriebsschalters

    g009174

    Einsetzen der Gasbedienung

    Sie können die Gasbedienung zwischen der SCHNELL- und LANGSAM-Stellung bewegen (Bild 22).

    Benutzen Sie immer die SCHNELL-Stellung, wenn Sie die Zapfwelle einkuppeln.

    g296056

    Anlassen des Motors

    Important: Lassen Sie den Anlasser niemals länger als fünf Sekunden lang ununterbrochen drehen. Wenn Sie den Anlasser länger als fünf Sekunden betätigen, kann der Startermotor beschädigt werden. Wenn der Motor nicht anspringt, warten Sie 10 Sekunden, bevor Sie den Anlasser erneut betätigen.

    Note: Zum Anlassen des Motors müssen Sie ggf. den Hebel gegen den Anschlag in der Choke-Stellung halten, während Sie den Motor anlassen (Bild 23).

    g296102

    Abstellen des Motors

    1. Stellen Sie den Zapfwellenantriebsschalter in die AUS-Stellung, um die Messer auszukuppeln (Bild 23).

    2. Schieben Sie die Fahrantriebshebel nach außen in die PARK-Stellung.

    3. Stellen Sie den Gasbedienungshebel auf die SCHNELL-Stellung.

    4. Stellen Sie den Zündschlüssel in die AUS-Stellung und ziehen Sie ihn ab.

    Achtung

    Kinder und Unbeteiligte können verletzt werden, wenn Sie die unbeaufsichtigt zurückgelassene Maschine bewegen oder einsetzen.

    Ziehen Sie immer den Schlüssel ab und aktivieren Sie die Feststellbremse, wenn Sie die Maschine unbeaufsichtigt lassen.

    Verwenden der Fahrantriebshebel

    g004532

    Fahren mit der Maschine

    Die Antriebsräder drehen sich unabhängig und werden von Hydraulikmotoren an jeder Achse angetrieben. Daher kann eine Seite rückwärts und die andere vorwärts fahren, sodass sich die Maschine dreht statt wendet. Dies verbessert die Manövrierfähigkeit der Maschine, bedeutet jedoch ggf. eine gewisse Anpassung, wenn der Bediener nicht damit vertraut ist.

    Sie können die Motordrehzahl mit dem Gasbedienungshebel einstellen, die in U/min (Umdrehungen pro Minute) gemessen wird. Stellen Sie die Gasbedienung auf die Stellung SCHNELL, um eine optimale Leistung zu erhalten. Mähen Sie immer mit Vollgas.

    Warnung:

    Die Maschine kann sich sehr schnell drehen. Sie können die Kontrolle über die Maschine verlieren, was zu Verletzungen und Maschinenschäden führen kann.

    • Wenden Sie nur vorsichtig.

    • Reduzieren Sie vor scharfen Wendungen die Geschwindigkeit.

    Vorwärts fahren

    Note: Passen Sie beim Rückwärtsfahren und Wenden immer auf.

    1. Stellen Sie die Hebel in die mittlere, entriegelte Stellung.

    2. Drücken Sie die Fahrantriebshebel langsam nach vorne, um vorwärtszufahren (Bild 25).

      g008952

    Rückwärts fahren

    1. Stellen Sie die Hebel in die mittlere, entriegelte Stellung.

    2. Ziehen Sie zum Rückwärtsfahren die Fahrantriebshebel langsam nach hinten (Bild 26).

      g008953

    Verwenden der Smart Speed

    Der Hebel für die Smart Speed Steueranlage befindet sich unter der Bedienposition (Bild 27) und ermöglicht dem Bediener mit drei Fahrgeschwindigkeiten zu fahren, d. h. Schneiden, Abschleppen und Mähen.

    g293338

    So ändern Sie die Geschwindigkeit:

    1. Bewegen Sie die Fahrantriebshebel in die Neutral-Stellung und nach außen in die PARK-Stellung.

    2. Kuppeln Sie den Zapfwellenantriebsschalter aus.

    3. Stellen Sie den Hebel auf die gewünschte Stellung.

    Nachfolgend finden Sie Nutzungsempfehlungen. Die Einstellungen sind je nach Grassorte, Feuchtigkeitsgehalt und Grashöhe anders.

    Verwendungsvorschlag:SchneidenAbschleppenMähen
    ParkenX
    Schweres, nasses GrasX
    SchulungX
    Gras schneidenX
    Grasfang X
    Mulchen X
    Anbaugeräte schleppen X
    Normales Mähen  X
    Bewegen der Maschine  X

    Schneiden

    Dies ist die niedrigste Geschwindigkeit. Diese Geschwindigkeit sollte für Folgendes verwendet werden:

    • Parken

    • Mähen von schwerem, nassen Gras

    • Schulung

    • Gras schneiden

    Abschleppen

    Dies ist die mittlere Geschwindigkeit. Diese Geschwindigkeit sollte für Folgendes verwendet werden:

    • Grasfang

    • Mulchen

    • Anbaugeräte schleppen

    Mähen

    Dies ist die schnellste Geschwindigkeit. Diese Geschwindigkeit sollte für Folgendes verwendet werden:

    • Normales Mähen

    • Bewegen der Maschine

    Verwenden des Seitenauswurfs

    Das Mähwerk hat ein schwenkbares Ablenkblech, das Schnittgut zur Seite und nach unten auf die Grünfläche lenkt.

    Gefahr

    Wenn ein Ablenkblech, eine Auswurfkanalabdeckung oder ein Fangsystem nicht montiert sind, sind der Bediener und Unbeteiligte der Gefahr eines Kontakts mit dem Messer und ausgeschleuderten Gegenständen ausgesetzt. Kontakt mit dem drehenden Mähmesser oder ausgeschleuderten Gegenständen führt zu Verletzungen (möglicherweise tödlichen Verletzungen).

    • Entfernen Sie nie das Ablenkblech vom Mähwerk, da das Ablenkblech Material nach unten auf die Grünfläche lenkt. Wechseln Sie das Ablenkblech sofort aus, wenn es beschädigt ist.

    • Stecken Sie nie Hände oder Füße unter das Mähwerk.

    • Versuchen Sie nie, den Auswurfbereich oder die Schnittmesser zu räumen, ohne den Zapfwellenantriebsschalter in die AUS-Stellung zu schieben, das Zündschloss in die AUS-Stellung zu drehen und den Schlüssel aus dem Zündschloss zu ziehen.

    • Stellen Sie sicher, dass das Ablenkblech nach unten abgesenkt ist.

    Einstellen der Schnitthöhe

    Note: Die Transportstellung ist die höchste Schnitthöheneinstellung oder Schnitthöhe von 114 mm, wie in Bild 28 abgebildet.

    Sie können die Schnitthöhe in Schritten von 13 mm von 38 mm bis 114 mm einstellen. Die Schnitthöhe wird von einem Hebel gesteuert, der sich rechts von der Bedienposition befindet (Bild 28).

    g296586

    Einstellen der Antiskalpierrollen

    Stellen Sie die Antiskalpierrollen jedes Mal ein, wenn Sie die Schnitthöhe ändern.

    Note: Stellen Sie die Antiskalpierrollen so ein, dass die Rollen in normalen, flachen Mähbereichen den Boden nicht berühren.

    1. Stellen Sie die Maschine auf einer ebenen Fläche ab, kuppeln Sie den Zapfwellenantriebsschalter aus und schieben Sie die Fahrantriebshebel nach außen in die PARK-Stellung.

    2. Stellen Sie vor dem Verlassen der Bedienungsposition den Motor ab, ziehen den Schlüssel ab und warten, bis alle beweglichen Teile zum Stillstand gekommen sind.

    3. Stellen Sie die Antiskalpierrollen auf eine der folgenden Stellungen ein:

      • Oberes Loch: Verwenden Sie diese Stellung mit dem Mähwerk in der Schnitthöheneinstellung 63 mm oder niedriger (Bild 29).

      • Unteres Loch: Verwenden Sie diese Stellung mit dem Mähwerk in der Schnitthöheneinstellung 76 mm oder höher (Bild 29).

      g019929

    Betriebshinweise

    Verwenden der schnellen Gasbedienungsstellung

    Lassen Sie den Motor für ein optimales Mähen und eine maximale Luftzirkulation in der SCHNELL-Stellung laufen. Zum gründlichen Zerhäckseln des Schnittguts wird Luft benötigt. Stellen Sie daher die Schnitthöhe nicht so niedrig ein, dass das Mähwerk vollständig von ungeschnittenem Gras umgeben ist. Versuchen Sie immer, eine Seite des Mähwerks von ungeschnittenem Gras frei zu halten, damit Luft in das Mähwerk angesaugt werden kann.

    Erster Schnitt

    Mähen Sie das Gras etwas länger als normal, um sicherzustellen, dass die Schnitthöhe des Mähwerks keine Bodenunebenheiten skalpiert. Meist ist aber die in der Vergangenheit verwendete Schnitthöhe die beste. Mähen Sie den Rasen zweimal, wenn Sie Gras schneiden, das länger als 15 cm ist, damit Sie eine gute Schnittqualität sicherstellen.

    Abschneiden eines Drittels des Grashalms

    Sie sollten nur ungefähr ein Drittel des Grashalms abschneiden. Wir empfehlen Ihnen nicht, mehr abzuschneiden, außer bei spärlichem Graswuchs oder im Spätherbst, wenn das Gras langsamer wächst.

    Wechseln der Mährichtung.

    Wechseln Sie die Mährichtung, damit das Gras aufrecht stehen bleibt. Dadurch wird auch das Schnittgut besser verteilt, was wiederum die Zersetzung und Düngung verbessert.

    Mähen in den richtigen Abständen

    Gras wächst zu verschiedenen Zeiten während der Saison unterschiedlich schnell. Mähen Sie zum Beibehalten derselben Schnitthöhe zu Beginn des Frühlings häufiger. Sie können jedoch nicht so häufig mähen, wenn die Wachstumsrate des Grases im Sommer abnimmt. Mähen Sie zunächst, wenn der Rasen längere Zeit nicht gemäht wurde, bei einer höheren Schnitthöheneinstellung und dann zwei Tage später mit einer niedrigeren Einstellung noch einmal.

    Verwenden einer langsameren Mähgeschwindigkeit

    Fahren Sie zur Verbesserung der Schnittqualität bei bestimmten Konditionen langsamer.

    Vermeiden eines zu kurzen Schnitts

    Heben Sie die Schnitthöhe an, um sicherzustellen, dass Sie eine unebene Grünfläche nicht abschürfen.

    Abstellen der Maschine

    Wenn Sie die Maschine beim Mähen im Vorwärtsgang anhalten müssen, kann ein Schnittgutklumpen auf den Rasen fallen. Sie können dies vermeiden, wenn Sie mit eingekuppelten Schnittmessern auf einen bereits gemähten Bereich fahren, oder Sie können das Mähwerk auskuppeln, während Sie vorwärts fahren.

    Sauberhalten der Mähwerkunterseite

    Entfernen Sie nach jedem Einsatz Schnittgut und Schmutz von der Unterseite des Mähwerks. Wenn sich im Mähwerk Gras und Schmutz ansammelt, verschlechtert sich letztendlich die Schnittqualität.

    Warten der Schnittmesser

    Sorgen Sie während der ganzen Mähsaison für ein scharfes Schnittmesser, weil ein scharfes Messer sauber schneidet, ohne die Grashalme abzureißen oder zu zerfetzen. Abgerissene Grashalme werden an den Kanten braun. Dadurch reduziert sich das Wachstum, und die Anfälligkeit des Rasens für Krankheiten steigt. Prüfen Sie die Schnittmesser nach jeder Verwendung auf Schärfe und Anzeichen von Abnutzung oder Schäden. Feilen Sie alle Auskerbungen aus und schärfen Sie ggf. die Messer. Wenn ein Messer beschädigt oder abgenutzt ist, ersetzen Sie es nur durch Toro-Originalersatzmesser.

    Nach dem Einsatz

    Hinweise zur Sicherheit nach dem Betrieb

    Allgemeine Sicherheit

    • Stellen Sie vor dem Verlassen der Bedienerposition den Motor ab, ziehen den Schlüssel ab, und warten, bis alle beweglichen Teile zum Stillstand gekommen sind. Lassen Sie die Maschine abkühlen, bevor Sie sie warten, einstellen, betanken, reinigen, oder einlagern.

    • Entfernen Sie Gras und Schmutz von den Mähwerken, den Auspuff, Antriebe, Grasfangeinrichtungen und dem Motorraum, um einem Brand vorzubeugen. Wischen Sie Öl- und Kraftstoffverschüttungen auf.

    • Stellen Sie die Kraftstoffzufuhr ab und ziehen Sie den Schlüssel ab, bevor Sie die Maschine einlagern oder transportieren.

    Schieben der Maschine per Hand

    Important: Schieben Sie die Maschine immer per Hand. Schleppen Sie die Maschine nicht ab, da sie beschädigt werden könnte.

    Diese Maschine hat eine elektrische Bremse; zum Schieben der Maschine muss der Schlüssel in der LAUF-Stellung sein. Die Batterie muss zum Deaktivieren der elektrischen Bremse aufgeladen und funktionsfähig sein.

    Schieben der Maschine

    1. Stellen Sie die Maschine auf einer ebenen Fläche ab, kuppeln Sie den Zapfwellenantriebsschalter aus und schieben Sie die Fahrantriebshebel nach außen in die PARK-Stellung.

    2. Stellen Sie den Motor ab und warten Sie, bis alle sich beweglichen Teile zum Stillstand gekommen sind, bevor Sie die Bedienungsposition verlassen.

    3. Ermitteln Sie an beiden Seiten des Motors die Bypasshebel am Rahmen.

    4. Schieben Sie die Bypasshebel nach vorne durch den Schlitz und nach unten, um sie zu arretieren (Bild 30).

      Note: Wiederholen Sie die Schritte für jeden Hebel.

      Warnung:

      Eine Berührung mit heißen Oberflächen kann Verletzungen verursachen.

      Berühren Sie den Motor, Auspuff und andere heiße Oberflächen nicht dem den Händen, Füßen, dem Gesicht und anderen Körperteile sowie mit Kleidungsstücken.

    5. Schalten Sie den Zündschlüssel ein und lösen Sie die Feststellbremse, indem Sie 1 Fahrantriebshebel aus der PARK-Stellung bewegen.

      Note: Starten Sie die Maschine nicht.

      g295542
    6. Stellen Sie am Ende sicher, dass der Schlüssel in der STOPP-Stellung ist, damit die Batterie nicht entladen wird.

    7. Schieben Sie die Fahrantriebshebel nach außen in die PARK-Stellung.

    Einsetzen der Maschine

    Schieben Sie die Bypasshebel nach hinten durch das Schlüsselloch und nach unten, um sie zu arretieren, wie in Bild 30 abgebildet.

    Note: Wiederholen Sie die Schritte für jeden Hebel.

    Transportieren der Maschine

    Verwenden Sie einen robusten Anhänger oder Pritschenwagen zum Transportieren der Maschine. Verwenden Sie eine durchgehende Rampe. Stellen Sie sicher, dass der Anhänger oder Lastwagen mit den gesetzlich erforderlichen Bremsen, Beleuchtung und Kennzeichnungen ausgestattet ist. Bitte lesen Sie alle Sicherheitsanweisungen sorgfältig. Durch Kenntnis dieser Informationen können Sie sich und Unbeteiligte vor Verletzungen schützen. Ziehen Sie in Bezug auf Anforderungen für Anhänger und Befestigungen geltende Vorschriften zurate.

    Warnung:

    Das Fahren auf Straßen und Wegen ohne Blinker, Lampen, Reflektoren oder einen Aufkleber für langsame Fahrzeuge ist gefährlich und kann zu Unfällen mit Verletzungsgefahr führen.

    Fahren Sie die Maschine nicht auf einer öffentlichen Straße oder einem öffentlichen Fahrweg.

    Auswahl eines Anhängers

    Warnung:

    Das Laden einer Maschine auf einen Anhänger oder einen Lastwagen erhöht die Umkippgefahr und könnte schwere oder tödliche Verletzungen verursachen (Bild 31).

    • Verwenden Sie nur eine durchgehende Rampe; verwenden Sie nicht einzelne Rampen für jede Seite der Maschine.

    • Überschreiten Sie nicht einen Winkel von 15 Grad zwischen Rampe und Boden oder zwischen Rampe und Anhänger oder Pritschenwagen.

    • Stellen Sie sicher, dass die Rampe mindestens viermal länger ist als der Abstand des Anhängers oder der Ladepritsche des Pritschenwagens vom Boden. Dies stellt sicher, dass der Rampenwinkel auf ebener Fläche nicht größer als 15 Grad ist.

    g027996

    Laden der Maschine

    Warnung:

    Das Laden einer Maschine auf einen Anhänger oder einen Lastwagen erhöht die Umkippgefahr und kann schwere oder tödliche Verletzungen verursachen.

    • Passen Sie besonders beim Bedienen der Maschine auf einer Rampe auf.

    • Sie sollten immer rückwärts eine Rampe hochfahren und vorwärts von ihr herunterfahren.

    • Vermeiden Sie plötzliche Geschwindigkeitsänderung beim Fahren der Maschine auf einer Rampe, da Sie dadurch die Kontrolle verlieren könnten und Umkippgefahr besteht.

    1. Bei der Verwendung eines Anhängers diesen an das Zugfahrzeug anhängen und die Sicherheitsketten verbinden.

    2. Falls zutreffend die Anhängerbremsen und Lichter anschließen.

    3. Senken Sie die Rampe ab und stellen Sie sicher, dass der Winkel zwischen der Rampe und dem Boden höchstens 15 Grad beträgt (Bild 31).

    4. Fahren Sie die Maschine rückwärts die Rampe hoch (Bild 32).

      g027995
    5. Stellen Sie den Motor ab, ziehen den Schlüssel ab und aktivieren die Feststellbremse.

    6. Vergurten Sie die Maschine in der Nähe der vorderen Laufräder und dem hinteren Rahmen mit Riemen, Ketten, Kabeln oder Seilen (Bild 33). Ziehen Sie in Bezug auf Anforderungen für Befestigungen geltende Vorschriften zurate.

      g027708

    Entladen der Maschine

    1. Senken Sie die Rampe ab und stellen Sie sicher, dass der Winkel zwischen der Rampe und dem Boden höchstens 15 Grad beträgt (Bild 31).

    2. Fahren Sie die Maschine vorwärts von der Rampe herunter (Bild 32).

    Wartung

    Note: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition.

    Sicherheit bei Wartungsarbeiten

    • Wenn Sie den Schlüssel im Zündschloss lassen, könnte eine andere Person den Motor versehentlich anlassen und Sie und Unbeteiligte schwer verletzen. Ziehen Sie den Schlüssel aus dem Zündschloss, bevor Sie Wartungsarbeiten durchführen.

    • Bevor Sie den Fahrerstand verlassen, gehen Sie wie folgt vor:

      • Stellen Sie die Maschine auf einer ebenen Fläche ab.

      • Kuppeln Sie die Antriebe aus.

      • Aktivieren Sie die Feststellbremse.

      • Stellen Sie den Motor ab und ziehen Sie den Schlüssel ab.

      • Lassen Sie alle Maschinenteile abkühlen, ehe Sie mit Wartungsarbeiten beginnen.

    • Die Maschine sollte nie von ungeschulten Personen gewartet werden.

    • Halten Sie Ihre Hände und Füße von den beweglichen Teilen oder heißen Oberflächen fern. Bei laufendem Motor sollten keine Einstellungsarbeiten vorgenommen werden.

    • Lassen Sie den Druck aus Maschinenteilen mit gespeicherter Energie vorsichtig ab.

    • Prüfen Sie die Funktion der Feststellbremse häufig. Stellen Sie die diese bei Bedarf nach oder warten Sie diese.

    • Modifizieren Sie auf keinen Fall die Sicherheitsvorkehrungen. Prüfen Sie sie regelmäßig auf ihre einwandfreie Funktion.

    • Entfernen Sie Gras und Schmutz von den Mähwerken, den Auspuff, Antriebe, Grasfangeinrichtungen und dem Motorraum, um einem Brand vorzubeugen.

    • Wischen Sie verschüttetes Öl oder verschütteten Kraftstoff auf und entsorgen Sie mit Kraftstoff getränkte Rückstände.

    • Stützen Sie die Maschine nicht mit einem Hydrauliksystem oder Wagenheber ab, sondern verwenden Sie Achsständer, wenn Sie die Maschine anheben.

    • Halten Sie alle Teile der Maschine in gutem Betriebszustand. Alle Befestigungen, insbesondere die Befestigungselemente der Messer, müssen fest angezogen sein. Tauschen Sie abgenutzte oder beschädigte Aufkleber aus.

    • Trennen Sie vor dem Durchführen von Reparaturen an der Maschine den Akku ab. Klemmen Sie immer zuerst den Minuspol und dann den Pluspol ab. Schließen Sie immer zuerst den Pluspol und dann den Minuspol an.

    • Um eine optimale Leistung zu gewährleisten, verwenden Sie nur Original Ersatzteile und Zubehör von Toro. Ersatzteile und Zubehör anderer Hersteller können gefährlich sein und eine Verwendung könnte die Garantie ungültig machen.

    Empfohlener Wartungsplan

    WartungsintervallWartungsmaßnahmen
    Nach fünf Betriebsstunden
  • Wechseln Sie das Motoröl und den -filter.
  • Bei jeder Verwendung oder täglich
  • Prüfen Sie die Sicherheitsschalter.
  • Reinigen und prüfen Sie den Schaumstoffeinsatz des Luftfilters.
  • Prüfen Sie den Ölstand im Motor.
  • Prüfen Sie die Messer.
  • Prüfen Sie das Ablenkblech auf Defekte.
  • Nach jeder Verwendung
  • Reinigen Sie das Mähwerkgehäuse.
  • Alle 25 Betriebsstunden
  • Fetten Sie die Laufradlager ein.
  • Prüfen Sie den Reifendruck.
  • Untersuchen Sie die Treibriemen auf Verschleiß oder Risse.
  • Alle 50 Betriebsstunden
  • Tauschen Sie den Luftfilterpapiereinsatz aus.
  • Prüfen Sie die Zündkerze.
  • Alle 100 Betriebsstunden
  • Wechseln Sie das Motoröl(häufiger bei schwerer Last oder heißem Klima).
  • Wechseln Sie den Motorölfilter.(häufiger bei schmutzigen oder staubigen Bedingungen).
  • Tauschen Sie die Zündkerze aus.
  • Entfernen und reinigen Sie das Gebläsegehäuse und andere Kühlerhauben (öfter in sehr verschmutzten oder staubigen Bedingungen).
  • Alle 200 Betriebsstunden
  • Wechseln Sie den Inline-Kraftstofffilter aus.
  • Alle 300 Betriebsstunden
  • Prüfen Sie den Ventilabstand und stellen ihn ein. Wenden Sie sich an den Toro-Vertragshändler.
  • Vor der Einlagerung
  • Laden Sie die Batterie auf und klemmen Sie die Batteriekabel ab.
  • Führen Sie vor einer Einlagerung alle oben aufgeführten Wartungsschritte durch.
  • Bessern Sie Lackschäden aus.
  • Achtung

    Wenn Sie den Schlüssel im Zündschloss lassen, könnte eine andere Person den Motor versehentlich anlassen und Sie und Unbeteiligte schwer verletzen.

    Stellen Sie den Motor ab und ziehen Sie den Schlüssel vom Schalter ab, bevor Sie Wartungsarbeiten durchführen.

    Verfahren vor dem Ausführen von Wartungsarbeiten

    Lösen der Mähwerkabdeckung

    Lösen Sie die zwei unteren Schrauben der Abdeckung, um die Oberseite des Mähwerks zugänglich zu machen (Bild 34).

    g295619

    Note: Nach den Wartungsarbeiten Schrauben wieder festziehen, um die Mähwerkabdeckung zu befestigen.

    Aufbocken der Maschine

    Stützen Sie die Maschine mit Stützböcken ab, wenn Sie sie anheben.

    Warnung:

    Stützen Sie die Maschine nicht auf der unteren Schalldämpferabdeckung (Bild 35) ab, da dies die Schalldämpferabdeckung beschädigen und zum Umstürzen der Maschine führen kann, wodurch Sie oder umstehende Personen verletzt werden.

    Heben oder stützen Sie die Maschine nicht auf der unteren Schalldämpferabdeckung ab.

    g299647

    Schmierung

    Einfetten der Lager

    WartungsintervallWartungsmaßnahmen
    Alle 25 Betriebsstunden
  • Fetten Sie die Laufradlager ein.
  • Schmierfettsorte: Nr. 2 Allzweckschmierfett auf Lithiumbasis

    1. Stellen Sie die Maschine auf einer ebenen Fläche ab, kuppeln Sie den Zapfwellenantriebsschalter aus und schieben Sie die Fahrantriebshebel nach außen in die PARK-Stellung.

    2. Stellen Sie vor dem Verlassen der Bedienungsposition den Motor ab, ziehen den Schlüssel ab und warten, bis alle beweglichen Teile zum Stillstand gekommen sind.

    3. Reinigen Sie die Schmiernippel (Bild 36) mit einem Lappen.

      Note: Kratzen Sie ggf. Lack von der Vorderseite der Nippel ab.

      g032432
    4. Setzen Sie die Fettpresse nacheinander an allen Nippeln an (Bild 36).

    5. Fetten Sie die Schmiernippel ein, bis das Fett beginnt, aus den Lagern auszutreten.

    6. Wischen Sie überflüssiges Fett ab.

    Warten des Motors

    Sicherheitshinweise zum Motor

    • Berühren Sie den Auspuff und andere heiße Oberflächen nicht dem den Händen, Füßen, dem Gesicht und anderen Körperteile sowie mit Kleidungsstücken. Lassen Sie alle Motorteile abkühlen, ehe Sie mit Wartungsarbeiten beginnen.

    • Ändern Sie nicht die Geschwindigkeit des Drehzahlreglers bzw. überdrehen Sie nicht den Motor.

    Warten des Luftfilters

    WartungsintervallWartungsmaßnahmen
    Alle 300 Betriebsstunden
  • Prüfen Sie den Ventilabstand und stellen ihn ein. Wenden Sie sich an den Toro-Vertragshändler.
  • Note: Reinigen Sie den Luftfilter bei besonders viel Staub und Sand im Arbeitsbereich häufiger (alle paar Stunden).

    Entfernen der Schaumstoff- und Papiereinsätze

    1. Stellen Sie die Maschine auf einer ebenen Fläche ab, kuppeln Sie den Zapfwellenantriebsschalter aus und schieben Sie die Fahrantriebshebel nach außen in die PARK-Stellung.

    2. Stellen Sie vor dem Verlassen der Bedienungsposition den Motor ab, ziehen den Schlüssel ab und warten, bis alle beweglichen Teile zum Stillstand gekommen sind.

    3. Reinigen Sie den Bereich um den Luftfilter herum, um zu verhindern, dass Schmutz in den Motor fällt und Schäden verursacht.

    4. Schrauben Sie die zwei Handräder ab, um die Luftfilterabdeckung abzunehmen (Bild 37).

      g020242
    5. Nehmen Sie die Schaumstoff- und Papierfiltereinsätze vorsichtig aus dem Luftfiltergehäuse heraus (Bild 38).

      g233265
    6. Trennen Sie den Schaumstoff- und Papiereinsatz.

    Warten des Luftfilter-Schaumstoffeinsatz

    WartungsintervallWartungsmaßnahmen
    Bei jeder Verwendung oder täglich
  • Reinigen und prüfen Sie den Schaumstoffeinsatz des Luftfilters.
    1. Waschen Sie den Schaumstoffeinsatz mit Flüssigseife und warmem Wasser. Spülen Sie den sauberen Einsatz gründlich.

    2. Drücken Sie den Einsatz in einem sauberen Lappen aus, um ihn zu trocknen.

      Important: Tauschen Sie den Schaumstoffeinsatz aus, wenn er beschädigt oder angerissen ist.

    Warten des Luftfilterpapiereinsatzes

    WartungsintervallWartungsmaßnahmen
    Alle 50 Betriebsstunden
  • Tauschen Sie den Luftfilterpapiereinsatz aus.
    1. Reinigen Sie den Papiereinsatz durch leichtes Klopfen, um Staub herauszurütteln.

      Note: Wechseln Sie den Papiereinsatz aus, wenn er sehr schmutzig ist (Bild 38).

    2. Untersuchen Sie den Einsatz auf Risse, einen öligen Film und Schäden an der Gummidichtung.

    3. Ersetzen Sie den Papiereinsatz, wenn er beschädigt ist.

      Important: Reinigen Sie nicht den Papierfilter.

    Einsetzen der Schaumstoff- und Papiereinsätze

    Important: Lassen Sie den Motor zur Vermeidung von Motorschäden nie ohne eingesetzten Schaumstoff- und Papierluftfilter laufen.

    1. Setzen Sie den Schaumstofffilter auf den Papierfilter (Bild 38).

    2. Setzen Sie den Schaumstoff- und Papierfilter in das Luftfiltergehäuse ein.

    3. Setzen Sie die Luftfilterabdeckung auf und ziehen Sie die zwei Handräder an (Bild 37).

    Warten des Motoröls

    Motorölsorte

    Ölsorte: Waschaktives Öl der API-Klassifikation SF, SG, SH, SJ oder hochwertiger.

    Fassungsvermögen des Kurbelgehäuses: 1,1 l (mit Ölfilter).

    Viskosität: Siehe nachstehende Tabelle.

    g029683

    Überprüfen des Motorölstands

    WartungsintervallWartungsmaßnahmen
    Bei jeder Verwendung oder täglich
  • Prüfen Sie den Ölstand im Motor.
  • Note: Prüfen Sie den Ölstand bei kaltem Motor.

    Important: Wenn Sie zu viel oder zu wenig Öl in das Kurbelgehäuse füllen, kann der Motor beschädigt werden.

    1. Stellen Sie die Maschine auf einer ebenen Fläche ab, kuppeln Sie den Zapfwellenantriebsschalter aus und schieben Sie die Fahrantriebshebel nach außen in die PARK-Stellung.

    2. Stellen Sie vor dem Verlassen der Bedienungsposition den Motor ab, ziehen den Schlüssel ab und warten, bis alle beweglichen Teile zum Stillstand gekommen sind.

      Note: Stellen Sie sicher, dass der Motor kalt ist, damit das Öl in die Wanne ablaufen kann.

    3. Reinigen Sie den Bereich um den Ölfüllstutzendeckel bzw. den Peilstab vor dem Abnehmen, damit kein Schmutz oder Schnittgut usw. in den Motor gelangt (Bild 40).

    g311705

    Wechseln des Motoröls und -filters

    WartungsintervallWartungsmaßnahmen
    Nach fünf Betriebsstunden
  • Wechseln Sie das Motoröl und den -filter.
  • Alle 100 Betriebsstunden
  • Wechseln Sie das Motoröl(häufiger bei schwerer Last oder heißem Klima).
  • Wechseln Sie den Motorölfilter.(häufiger bei schmutzigen oder staubigen Bedingungen).
    1. Stellen Sie die Maschine so ab, dass die Ablaufseite etwas tiefer liegt als die entgegengesetzte, damit sichergestellt wird, dass das Öl vollständig abläuft.

    2. Kuppeln Sie den Zapfwellenantriebsschalter aus und schieben Sie die Fahrantriebshebel nach außen in die PARK-Stellung.

    3. Stellen Sie vor dem Verlassen der Bedienungsposition den Motor ab, ziehen den Schlüssel ab und warten, bis alle beweglichen Teile zum Stillstand gekommen sind.

    4. Lassen Sie das Öl vom Motor ab (Bild 41).

      g029369
    5. Wechseln Sie den Motorölfilter (Bild 42).

      Note: Stellen Sie sicher, dass die Ölfilterdichtung den Motor berührt und drehen Sie ihn dann um eine weitere Dreivierteldrehung.

      g027477
    6. Gießen Sie langsam ungefähr 80 % der angegebenen Ölsorte in den Einfüllstutzen und füllen Sie dann vorsichtig mehr Öl ein, um den Ölstand an die Voll-Markierung zu bringen (Bild 43).

      g235264
    7. Entsorgen Sie Altöl im lokalen Recycling Center.

    Warten der Zündkerze

    WartungsintervallWartungsmaßnahmen
    Alle 50 Betriebsstunden
  • Prüfen Sie die Zündkerze.
  • Alle 100 Betriebsstunden
  • Tauschen Sie die Zündkerze aus.
  • Achten Sie darauf, dass der Abstand zwischen der mittleren und der seitlichen Elektrode korrekt ist, bevor Sie die Kerze eindrehen. Verwenden Sie zum Aus und Einbauen der Zündkerze einen Zündkerzenschlüssel und für die Prüfung und Einstellung des Elektrodenabstands eine Fühlerlehre. Setzen Sie bei Bedarf eine neue Zündkerze ein.

    Typ: Champion® RC12YC oder Autolite® 3924

    Elektrodenabstand: 0,75 mm

    Entfernen der Zündkerze

    1. Stellen Sie die Maschine auf einer ebenen Fläche ab, kuppeln Sie den Zapfwellenantriebsschalter aus und schieben Sie die Fahrantriebshebel nach außen in die PARK-Stellung.

    2. Stellen Sie vor dem Verlassen der Bedienungsposition den Motor ab, ziehen den Schlüssel ab und warten, bis alle beweglichen Teile zum Stillstand gekommen sind.

    3. Reinigen Sie den Bereich um die Fassung der Zündkerze, damit kein Schmutz und keine Rückstände in den Motor gelangen.

    4. Nehmen Sie die Zündkerze heraus (Bild 44).

      g027478

    Prüfen der Zündkerze

    Important: Reinigen Sie die Zündkerze(n) nie. Wechseln Sie die Zündkerze immer aus, wenn sie schwarz überzogen ist oder abgenutzte Elektroden, einen öligen Film oder Risse aufweist.

    Wenn der Kerzenstein hellbraun oder grau ist, ist der Motor richtig eingestellt. Eine schwarze Schicht am Kerzenstein weist normalerweise auf einen schmutzigen Luftfilter hin.

    Stellen Sie den Abstand auf 0,75 mm ein.

    g206628

    Einsetzen der Zündkerze

    g027480

    Reinigen des Gebläsegehäuses

    WartungsintervallWartungsmaßnahmen
    Alle 100 Betriebsstunden
  • Entfernen und reinigen Sie das Gebläsegehäuse und andere Kühlerhauben (öfter in sehr verschmutzten oder staubigen Bedingungen).
  • Für eine richtige Kühlung müssen das Grasgitter, die Kühlrippen und andere externe Oberflächen des Motors immer sauber sein.

    Reinigen Sie ggf. die Kühlrippen und externen Oberflächen. Vergessen Sie nicht, die Kühlerhauben wieder einzusetzen. Ziehen Sie die Schrauben des Gebläsegehäuses mit 7,5 Nāˆ™m an.

    Important: Der Betrieb des Motors mit verstopftem Grasgitter, verschmutzten oder verstopften Kühlrippen oder entfernter Kühlerhaube führt zu Schäden am Motor infolge von Überhitzen.

    Warten der Kraftstoffanlage

    Gefahr

    Unter bestimmten Bedingungen ist Kraftstoff extrem leicht entflammbar und hochexplosiv. Feuer und Explosionen durch Kraftstoff können Verbrennungen und Sachschäden verursachen.

    Siehe Kraftstoffsicherheit für eine vollständige Liste der Vorsichtsmaßnahmen im Zusammenhang mit dem Kraftstoff.

    Auswechseln des Inline-Kraftstofffilters

    WartungsintervallWartungsmaßnahmen
    Alle 200 Betriebsstunden
  • Wechseln Sie den Inline-Kraftstofffilter aus.
  • Setzen Sie nie einen verschmutzten Filter wieder ein, wenn Sie ihn aus der Kraftstoffleitung entfernt haben.

    1. Stellen Sie die Maschine auf einer ebenen Fläche ab, kuppeln Sie den Zapfwellenantriebsschalter aus und schieben Sie die Fahrantriebshebel nach außen in die PARK-Stellung.

    2. Stellen Sie vor dem Verlassen der Bedienungsposition den Motor ab, ziehen den Schlüssel ab und warten, bis alle beweglichen Teile zum Stillstand gekommen sind.

    3. Tauschen Sie den Kraftstofffilter aus (Bild 47).

      Note: Stellen Sie sicher, dass die Markierungen am Filter der Richtung des Kraftstoffflusses folgen.

      g027506g033082

    Warten der elektrischen Anlage

    Hinweise zur Sicherheit der Elektroanlage

    • Trennen Sie vor dem Durchführen von Reparaturen an der Maschine den Akku ab. Klemmen Sie immer zuerst den Minuspol und dann den Pluspol ab. Schließen Sie immer zuerst den Pluspol und dann den Minuspol an.

    • Laden Sie den Akku in offenen, gut gelüfteten Bereichen und nicht in der Nähe von Funken und offenem Feuer. Trennen Sie das Ladegerät ab, ehe Sie den Akku anschließen oder abtrennen. Tragen Sie Schutzkleidung und verwenden Sie isoliertes Werkzeug.

    Warten der Batterie

    Entfernen der Batterie

    Warnung:

    Batteriepole und Metallwerkzeuge können an metallischen Teilen Kurzschlüsse verursachen, was Funken erzeugen kann. Funken können zum Explodieren der Gase im Akku führen und Verletzungen verursachen.

    • Beim Aus- und Einbau des Akkus verhindern, dass Akkupole mit Metallteilen der Maschine in Kontakt kommen.

    • Vermeiden Sie Kurzschlüsse zwischen metallischen Werkzeugen, den Akkupolen und metallischen Maschinenteilen.

    1. Stellen Sie die Maschine auf einer ebenen Fläche ab, kuppeln Sie den Zapfwellenantriebsschalter aus und schieben Sie die Fahrantriebshebel nach außen in die PARK-Stellung.

    2. Stellen Sie vor dem Verlassen der Bedienungsposition den Motor ab, ziehen den Schlüssel ab und warten, bis alle beweglichen Teile zum Stillstand gekommen sind.

    3. Klappen Sie den Sitz hoch, um die Batterie zugänglich zu machen.

    4. Klemmen Sie das Minuskabel (schwarz) vom Batteriepol ab (Bild 48).

      Note: Bewahren Sie alle Befestigungen auf.

      Warnung:

      Das unsachgemäße Abtrennen der Kabel von der Batterie kann die Maschine und die Kabel beschädigen und Funken erzeugen. Funken können zum Explodieren der Gase in der Batterie führen und Verletzungen verursachen.

      • Immer das Minuskabel (schwarz) zuerst trennen und dann das Pluskabel (rot).

      • Schließen Sie immer das Pluskabel (rot) des Akkus an, bevor Sie das Minuskabel (schwarz) anschließen.

    5. Schieben Sie die Gummiabdeckung vom Pluskabel (Rot).

    6. Klemmen Sie das Pluskabel (Rot) vom Batteriepol ab (Bild 48).

      Note: Bewahren Sie alle Befestigungen auf.

    7. Nehmen Sie die Batterieklemme ab (Bild 48) und heben Sie die Batterie aus dem Batteriefach heraus.

      g293472

    Aufladen der Batterie

    WartungsintervallWartungsmaßnahmen
    Vor der Einlagerung
  • Laden Sie die Batterie auf und klemmen Sie die Batteriekabel ab.
    1. Nehmen Sie die Batterie aus dem Chassis heraus, siehe Entfernen der Batterie.

    2. Laden Sie die Batterie für mindestens eine Stunde mit 6 Ampere bis 10 Ampere auf.

      Note: Überladen Sie die Batterie nicht.

    3. Ziehen Sie den Stecker des Ladegeräts aus der Steckdose, wenn die Batterie ganz aufgeladen ist. Klemmen Sie dann die Klemmen des Ladegeräts von den Batteriepolen ab (Bild 49).

      g000538

    Einbauen der Batterie

    1. Setzen Sie die Batterie in das Fach (Bild 48).

    2. Befestigen Sie das Pluskabel (rot) der Batterie mit den vorher entfernten Befestigungen am Pluspol (+) der Batterie.

    3. Befestigen Sie das Minuskabel (rot) der Batterie mit den vorher entfernten Befestigungen am Minuspol (–) der Batterie.

    4. Ziehen Sie die rote Polkappe über den (roten) Pluspol der Batterie.

    5. Befestigen Sie die Batterie mit der Befestigung (Bild 48).

    6. Senken Sie den Sitz ab.

    Warten der Sicherungen

    Die elektrische Anlage wird durch Sicherungen geschützt. Es sind keine Wartungsarbeiten erforderlich. Überprüfen Sie jedoch das/den entsprechende(n) Bauteil/Stromkreis auf Kurzschluss, wenn eine Sicherung durchbrennt.

    Sicherungstyp:

    • Haupt: F1 (25 A, Kfz-Sicherung)

    • Ladeschaltkreis: F2 (15 A, Kfz-Sicherung)

    1. Stellen Sie die Maschine auf einer ebenen Fläche ab, kuppeln Sie den Zapfwellenantriebsschalter aus und schieben Sie die Fahrantriebshebel nach außen in die PARK-Stellung.

    2. Stellen Sie vor dem Verlassen der Bedienungsposition den Motor ab, ziehen den Schlüssel ab und warten, bis alle beweglichen Teile zum Stillstand gekommen sind.

    3. Klappen Sie den Sitz hoch, um an die Sicherungen zu gelangen.

    4. Ziehen Sie die Sicherung zum Wechseln heraus (Bild 50).

      g293931
    5. Senken Sie den Sitz ab.

    Warten des Antriebssystems

    Prüfen des Reifendrucks

    WartungsintervallWartungsmaßnahmen
    Alle 25 Betriebsstunden
  • Prüfen Sie den Reifendruck.
  • Behalten Sie den für die Vorder- und Hinterreifen angegebenen Reifendruck bei. Ein unterschiedlicher Reifendruck kann zu einem ungleichmäßigen Schnittbild führen. Prüfen Sie den Druck am Reifenventil (Bild 51). Prüfen Sie den Reifendruck am kalten Reifen, um einen möglichst genauen Wert zu erhalten.

    Den vom Reifenhersteller empfohlenen maximalen Reifendruck finden Sie an der Seitenwand der Laufradreifen.

    Pumpen Sie die Reifen der hinteren Antriebsräder auf 0,9 bar auf.

    g000554

    Auskuppeln der elektrischen Bremse

    Sie können die elektrische Bremse manuell durch Drehen der Gestängearme nach vorne lösen. Wenn die elektrische Bremse aktiviert wird, wird die Bremse zurückgesetzt.

    1. Stellen Sie den Schlüssel in die AUS-Stellung oder trennen Sie die Batterie ab.

    2. Lösen Sie die unteren zwei Schrauben, mit denen die Mähwerkabdeckung am Mähwerk befestigt ist. Siehe Lösen der Mähwerkabdeckung.

    3. Finden Sie die Welle an der elektrischen Bremse, an der die Bremsgestängearme angeschlossen sind (Bild 52).

    4. Drehen Sie die Welle nach vorne, um die Bremse zu lösen.

    5. Ziehen Sie die unteren zwei Schrauben an, um die Mähwerkabdeckung am Mähwerk zu befestigen. Siehe Lösen der Mähwerkabdeckung.

    g294417

    Einstellen der Spurweite

    Wenn Sie die Maschine mit voller Geschwindigkeit über eine ebene Fläche fahren und die Maschine auf eine Seite zieht, stellen Sie den Spurlauf ein.

    Wenn die Maschine nach links zieht, stellen Sie den rechten Fahrantriebshebel ein; wenn die Maschine nach rechts zieht, stellen Sie den linken Fahrantriebshebel ein.

    Note: Sie können den Spurlauf nur für die Vorwärtsfahrt einstellen.

    1. Stellen Sie die Maschine auf einer ebenen Fläche ab, kuppeln Sie den Zapfwellenantriebsschalter aus und schieben Sie die Fahrantriebshebel nach außen in die PARK-Stellung.

    2. Stellen Sie vor dem Verlassen der Bedienungsposition den Motor ab, ziehen den Schlüssel ab und warten, bis alle beweglichen Teile zum Stillstand gekommen sind.

    3. Suchen Sie die Einstellschraube für den Spurlauf in der Nähe des Fahrantriebshebels auf der Seite, die eingestellt werden muss (Bild 53).

      Note: Klappen Sie den Sitz hoch, um leichter an die Einstellschraube zu gelangen.

    4. Drehen Sie die Schraube, um die Geschwindigkeit für das jeweilige Rad zu verringern.

      Note: Drehen Sie die Schraube nur wenig, um kleinere Anpassungen vorzunehmen.

      g294926
    5. Starten Sie die Maschine und fahren Sie über eine ebene Fläche mit dem Fahrantriebshebel ganz nach vorne gestellt, um den Geradeauslauf der Maschine zu prüfen. Wiederholen Sie diese Schritte nach Bedarf.

    Warten der Riemen

    Prüfen der Riemen

    WartungsintervallWartungsmaßnahmen
    Alle 25 Betriebsstunden
  • Untersuchen Sie die Treibriemen auf Verschleiß oder Risse.
  • Ersetzen Sie einen abgenutzten Riemen. Anzeichen eines abgenutzten Riemens sind u. a. das Quietschen des Riemens, wenn er sich dreht, das Schlüpfen der Messer beim Mähen, zerfranste Ränder, Versengen und Risse im Riemen.

    Austauschen des Mähwerk-Treibriemens

    Anzeichen eines abgenutzten Riemens sind u. a. das Quietschen des Riemens, wenn er sich dreht, das Schlüpfen der Messer beim Mähen, zerfranste Ränder, Versengen und Risse im Riemen. Tauschen Sie den Mähwerkriemen aus, wenn Sie einen dieser Umstände feststellen.

    1. Stellen Sie die Maschine auf einer ebenen Fläche ab, kuppeln Sie den Zapfwellenantriebsschalter aus und schieben Sie die Fahrantriebshebel nach außen in die PARK-Stellung.

    2. Stellen Sie vor dem Verlassen der Bedienungsposition den Motor ab, ziehen den Schlüssel ab und warten, bis alle beweglichen Teile zum Stillstand gekommen sind.

    3. Stellen Sie die Schnitthöhe auf die niedrigste Schnitthöhe (38 mm) ein.

    4. Lösen Sie die Schrauben und entfernen Sie die Abdeckungen der Riemenscheibe (Bild 54).

      g295766
    5. Lösen Sie die unteren zwei Schrauben, mit denen die Mähwerkabdeckung am Mähwerk befestigt ist. Siehe Lösen der Mähwerkabdeckung.

    6. Entfernen Sie die Spannscheibenfeder mit einem Werkzeug zur Federentfernung (Toro Bestellnummer 92-5771) vom Mähwerkhaken, um die Spannung von der Spannscheibe zu nehmen, und rollen Sie den Riemen von den Spannscheiben (Bild 55).

      Warnung:

      Die Feder steht im eingebauten Zustand unter Spannung und kann Verletzungen verursachen.

      Passen Sie beim Entfernen des Riemens auf.

      g295655
    7. Verlegen Sie den neuen Riemen um die Motor- und Mähwerkriemenscheiben (Bild 55).

    8. Setzen Sie die Spannscheibenfeder mit einem Werkzeug zur Federentfernung (Toro Bestellnummer 92-5771) auf den Mähwerkhaken, um die Spannscheibe und den Mähwerkriemen zu spannen (Bild 55).

    9. Ziehen Sie die unteren zwei Schrauben an, um die Mähwerkabdeckung am Mähwerk zu befestigen. Siehe Lösen der Mähwerkabdeckung.

    10. Setzen Sie die Abdeckungen der Riemenscheibe auf.

    Warten des Mähwerks

    Sicherheitshinweise zum Messer

    • Prüfen Sie die Messer regelmäßig auf Abnutzung oder Beschädigungen.

    • Prüfen Sie die Messer vorsichtig. Wickeln Sie die Messer in einen Lappen ein oder tragen Handschuhe; gehen Sie bei der Wartung der Messer mit besonderer Vorsicht vor. Wechseln oder schärfen Sie die Messer, sie dürfen keinesfalls geglättet oder geschweißt werden.

    • Denken Sie bei Maschinen mit mehreren Schnittmessern daran, dass ein rotierendes Schnittmesser das Mitdrehen anderer Schnittmesser verursachen kann.

    • Tauschen Sie abgenutzte oder defekte Messer und -schrauben als komplette Sätze aus, um die Wucht der Messer beizubehalten.

    Warten der Schnittmesser

    Halten Sie, damit eine optimale Schnittqualität sichergestellt wird, die Schnittmesser scharf. Sie sollten immer Ersatzmesser zur Hand haben, um das Schärfen und den Ersatz der Messer komfortabler ausführen zu können.

    Vor dem Prüfen oder Warten der Schnittmesser

    1. Stellen Sie die Maschine auf einer ebenen Fläche ab, kuppeln Sie den Zapfwellenantriebsschalter aus und schieben Sie die Fahrantriebshebel nach außen in die PARK-Stellung.

    2. Stellen Sie den Motor ab, ziehen Sie den Zündschlüssel und den Zündkerzenstecker ab.

    Prüfen der Messer

    WartungsintervallWartungsmaßnahmen
    Bei jeder Verwendung oder täglich
  • Prüfen Sie die Messer.
    1. Untersuchen Sie die Schnittkanten (Bild 56).

    2. Entfernen Sie das Messer und schärfen Sie es, wenn die Kanten nicht scharf sind oder Kerben aufweisen; siehe Schärfen der Messer.

    3. Prüfen Sie die Schnittmesser, insbesondere im gebogenen Bereich.

    4. Wenn Sie Risse, Verschleiß oder Rillenbildung in diesem Bereich feststellen, sollten Sie sofort ein neues Schnittmesser einbauen (Bild 56).

      g006530

    Prüfen auf verbogene Schnittmesser

    Note: Für die folgenden Schritte muss die Maschine auf einer ebenen Fläche stehen.

    1. Heben Sie das Mähwerk auf die höchste Schnitthöhe an.

    2. Tragen Sie dicke Handschuhe oder andere angemessene Handschuhe und drehen Sie das Messer langsam in eine Stellung, in der das Messen des Abstands zwischen der Schnittkante und der ebenen Fläche der Maschine möglich ist (Bild 57).

      g014972
    3. Messen Sie von der Messerspitze bis zu ebenen Fläche (Bild 58).

      g014973
    4. Drehen Sie dasselbe Messer um 180 Grad, sodass die andere Schnittkante jetzt in derselben Stellung ist (Bild 59).

      g014974
    5. Messen Sie von der Messerspitze bis zu ebenen Fläche (Bild 60).

      Note: Die Differenz sollte höchstens 3 mm betragen.

      g014973
      1. Wenn die Differenz zwischen A und B größer als 3 mm ist, wechseln Sie das Messer aus, siehe Entfernen der Messer und Einbauen der Messer.

        Note: Wenn Sie ein verbogenes Messer durch ein neues ersetzen und der Wert weiterhin über 3 mm liegt, ist die Messerspindel ggf. verbogen. Wenden Sie sich für den Kundendienst an den offiziellen Vertragshändler.

      2. Wenn die Abweichung innerhalb der Beschränkungen liegt, fahren Sie mit dem nächsten Messer fort.

    6. Wiederholen Sie die Schritte für jedes Messer.

    Entfernen der Messer

    Wechseln Sie die Messer aus, wenn sie auf ein festes Objekt aufgeprallt sind oder nicht ausgewuchtet oder verbogen sind.

    1. Halten Sie das Ende des Messers mit einem stark wattierten Handschuh oder wickeln Sie einen Lappen um es herum.

    2. Entfernen Sie die Messerschraube, Wellenscheibe und das Messer von der Spindelwelle (Bild 61).

      g027833

    Schärfen der Messer

    1. Schärfen Sie die Schnittkante an beiden Enden des Schnittmessers mit einer Feile (Bild 62).

      Note: Behalten Sie den ursprünglichen Winkel bei.

      Note: Das Schnittmesser behält seine Auswuchtung bei, wenn von beiden Schnittkanten die gleiche Materialmenge entfernt wird.

      g000552
    2. Prüfen Sie die Auswuchtung des Schnittmessers auf einer Ausgleichsmaschine (Bild 63).

      Note: Wenn das Schnittmesser in seiner horizontalen Position bleibt, ist es ausgewuchtet und kann wiederverwendet werden.

      Note: Feilen Sie, wenn das Schnittmesser nicht ausgewuchtet ist, vom Flügelbereich des Messers etwas Metall ab (Bild 62).

      g000553
    3. Wiederholen Sie diesen Vorgang, bis das Messer ausgewuchtet ist.

    Einbauen der Messer

    1. Setzen Sie das Messer auf die Spindelwelle (Bild 61).

      Important: Der gebogene Teil des Mähmesser muss nach oben zur Innenseite des Mähwerks zeigen, um einen guten Schnitt sicherzustellen.

    2. Setzen Sie die Wellenscheibe (Kappenseite zum Messer) und die Messerschraube ein (Bild 61).

    3. Ziehen Sie die Messerschraube mit einem Drehmoment von 81 bis 108 Nāˆ™m an.

    Nivellieren des Mähwerks

    Prüfen Sie die Nivellierung des Mähwerks immer, wenn Sie das Mähwerk einbauen oder wenn Sie ungleichmäßige Schnitthöhen auf dem Rasen bemerken.

    Prüfen Sie vor dem Nivellieren das Mähwerk auf verbogene Messer; wechseln Sie verbogene Messer aus, siehe Warten der Schnittmesser bevor Sie fortfahren.

    Nivellieren Sie das Mähwerk zuerst seitlich, bevor Sie es in Längsrichtung nivellieren.

    Voraussetzungen:

    • Die Maschine auf einer ebenen Fläche stehen.

    • Alle Reifen müssen den richtigen Druck haben; siehe Prüfen des Reifendrucks.

    Prüfen der seitlichen Nivellierung

    1. Stellen Sie die Maschine auf einer ebenen Fläche ab, kuppeln Sie den Zapfwellenantriebsschalter aus und schieben Sie die Fahrantriebshebel nach außen in die PARK-Stellung.

    2. Stellen Sie vor dem Verlassen der Bedienungsposition den Motor ab, ziehen den Schlüssel ab und warten, bis alle beweglichen Teile zum Stillstand gekommen sind.

    3. Stellen Sie die Schnitthöhe auf 76 mm ein.

    4. Drehen Sie die Schnittmesser vorsichtig von einer Seite zur anderen.

    5. Messen Sie den Abstand zwischen den äußeren Schnittkanten und der ebenen Oberfläche (Bild 64).

      Note: Wenn beide Messwerte nicht innerhalb von 5 mm liegen, ist eine Einstellung erforderlich, siehe Seitliches Nivellieren.

      g294044

    Prüfen der Schnittmesserneigung in Längsrichtung

    Prüfen Sie die Schnittmesserneigung in Längsrichtung jedes Mal, wenn Sie das Mähwerk einbauen. Wenn das Mähwerk vorne mehr als 7,9 mm tiefer liegt als hinten, stellen Sie die Schnittmesserneigung ein.

    1. Stellen Sie die Maschine auf einer ebenen Fläche ab, kuppeln Sie den Zapfwellenantriebsschalter aus und schieben Sie die Fahrantriebshebel nach außen in die PARK-Stellung.

    2. Stellen Sie vor dem Verlassen der Bedienungsposition den Motor ab, ziehen den Schlüssel ab und warten, bis alle beweglichen Teile zum Stillstand gekommen sind.

    3. Stellen Sie die Schnitthöhe auf 76 mm ein.

    4. Drehen Sie die Messer vorsichtig, sodass sie in Längsrichtung zeigen (Bild 65).

    5. Messen Sie zwischen der Messerspitze vorne und hinten und der ebenen Fläche (Bild 65).

      Note: Wenn die vordere Messerspitze nicht um 1,6 mm bis 7,9 mm tiefer als die hintere Messerspitze ist, machen Sie mit Schritt Einstellen der Schnittmesserneigung in Längsrichtung weiter.

      g294046

    Seitliches Nivellieren

    1. Gehen Sie zur linken Seite der Maschine.

    2. Setzen Sie die Antiskalpierrollen in die oberen Löcher ein oder entfernen sie für diesen Schritt, siehe Einstellen der Antiskalpierrollen.

    3. Stellen Sie den Schnitthöhenhebel auf 76 mm, siehe Einstellen der Schnitthöhe.

    4. Legen Sie zwei 6,6 cm dicke Blöcke an jeder Seite unter die vordere Kante des Mähwerks, jedoch nicht unter die Halterungen der Antiskalpierrollen (Bild 66).

    5. Legen Sie zwei 7,3 cm dicke Blöcke unter die hintere Kante des Mähwerks, einen an jeder Seite des Mähwerks (Bild 66).

      g294196
    6. Entfernen Sie den Splint und die Unterlegscheibe vom unteren Hubarmbolzen (Bild 67).

      g294197
    7. Drehen Sie die Schnitthöhenplatte in ein anderes Loch, so dass sie das Gewicht des Mähwerks nach der Montage der Platte trägt (Bild 68).

      g294195
    8. Montieren Sie die Unterlegscheibe und den Splint (Bild 68).

    9. Wiederholen Sie die Schritte 6 bis 8 an der anderen Maschinenseite.

    10. Prüfen Sie die Nivellierung in Querrichtung erneut; wiederholen Sie diese Schritte, bis die Messungen richtig sind.

    11. Prüfen Sie die Schnittmesserneigung in Längsrichtung, um das Mähwerk zu nivellieren, siehe Prüfen der Schnittmesserneigung in Längsrichtung.

    Einstellen der Schnittmesserneigung in Längsrichtung

    1. Drehen Sie die Einstellmutter an der Vorderseite des Mähers (Bild 69).

      g294471
    2. Ziehen Sie die Einstellmutter fest, um die Vorderseite des Mähwerks anzuheben.

    3. Lockern Sie die Einstellmutter, um die Vorderseite des Mähwerks abzusenken.

    4. Überprüfen Sie nach dem Einstellen erneut die Neigung in Längsrichtung. Stellen Sie die Mutter ein, bis die vordere Messerspitze um 1,6 mm bis 7,9 mm tiefer liegt als die hintere Messerspitze, siehe Prüfen der Schnittmesserneigung in Längsrichtung.

    5. Wenn die Neigung in Längsrichtung richtig ist, prüfen Sie die seitliche Nivellierung des Mähwerks noch einmal, siehe Prüfen der seitlichen Nivellierung.

    Entfernen des Mähwerks

    1. Stellen Sie die Maschine auf einer ebenen Fläche ab, kuppeln Sie den Zapfwellenantriebsschalter aus und schieben Sie die Fahrantriebshebel nach außen in die PARK-Stellung.

    2. Stellen Sie vor dem Verlassen der Bedienungsposition den Motor ab, ziehen den Schlüssel ab und warten, bis alle beweglichen Teile zum Stillstand gekommen sind.

    3. Senken Sie den Schnitthöhenhebel in seine niedrigste Stellung ab.

    4. Lösen Sie die unteren zwei Schrauben, mit denen die Mähwerkabdeckung am Mähwerk befestigt ist. Siehe Lösen der Mähwerkabdeckung.

    5. Entfernen Sie den Splint von der vorderen Stützstange und nehmen Sie die Stange aus der Mähwerkhalterung (Bild 70).

      g014635
    6. Lassen Sie die Vorderseite des Mähwerks vorsichtig auf den Boden ab.

    7. Entfernen Sie auf einer Seite der Maschine die Unterlegscheibe und den Splint vom Mähwerksstift (Bild 71).

      g295768
    8. Entfernen Sie den Hubarm vom Mähwerksstift (Bild 71).

    9. Wiederholen Sie die Schritte 7 und 8 für die andere Seite der Maschine.

    10. Schieben Sie das Mähwerk nach hinten, um den Mähwerkriemen von der Motorriemenscheibe zu entfernen.

    11. Schieben Sie das Mähwerk unter der Maschine heraus.

      Note: Bewahren Sie alle Teile für den Wiederzusammenbau auf.

    Einbauen des Mähwerks

    1. Stellen Sie die Maschine auf einer ebenen Fläche ab, kuppeln Sie den Zapfwellenantriebsschalter aus und schieben Sie die Fahrantriebshebel nach außen in die PARK-Stellung.

    2. Stellen Sie vor dem Verlassen der Bedienungsposition den Motor ab, ziehen den Schlüssel ab und warten, bis alle beweglichen Teile zum Stillstand gekommen sind.

    3. Schieben Sie das Mähwerk unter die Maschine.

    4. Senken Sie den Schnitthöhenhebel in seine niedrigste Stellung ab.

    5. Heben Sie auf einer Seite der Maschine die Rückseite des Mähwerks an und montieren Sie den Hubarm am Mähwerksstift (Bild 71).

    6. Montieren Sie den Hubarm mit der Unterlegscheibe und dem Splint (Bild 71).

    7. Wiederholen Sie die Schritte 5 und 6 für die andere Seite der Maschine.

    8. Befestigen Sie die vordere Stützstange mit den Lastösenbolzen und Splints am Mähwerk (Bild 70).

    9. Verlegen Sie den Mähwerkriemen auf der Motorriemenscheibe, siehe Austauschen des Mähwerk-Treibriemens.

    10. Ziehen Sie die unteren zwei Schrauben an, mit denen die Mähwerkabdeckung am Mähwerk befestigt ist, siehe Lösen der Mähwerkabdeckung.

    Austauschen des Ablenkblechs

    WartungsintervallWartungsmaßnahmen
    Bei jeder Verwendung oder täglich
  • Prüfen Sie das Ablenkblech auf Defekte.
  • Warnung:

    Eine nicht abgedeckte Auswurföffnung kann zum Ausschleudern von Gegenständen auf den Bediener oder Unbeteiligte führen. Das kann schwere Verletzungen zur Folge haben. Außerdem könnte es auch zum Kontakt mit dem Messer kommen.

    Setzen Sie die Maschine nie ohne Grasablenkblech, Auswurfabdeckung oder Heckfangsystem ein.

    1. Nehmen Sie die Mutter (ā…œ") aus der Stange unter dem Mähwerk ab (Bild 72).

      g298422
    2. Schieben Sie die Stange aus dem kurzen Vorsprung, der Feder, dem Ablenkblech und Grasablenkblech (Bild 72).

    3. Entfernen Sie das beschädigte oder abgenutzte Grasablenkblech und das Ablenkblech.

    4. Montieren Sie das neue Grasablenkblech und Ablenkblech (Bild 72).

    5. Schieben Sie die Stange mit dem geraden Ende durch die hintere Grasablenkblechhalterung und dem Ablenkblech.

    6. Setzen Sie die Feder mit den Enddrähten nach unten auf die Stange, zwischen die Ablenkblechhalterungen.

    7. Schieben Sie die Stange durch das Ablenkblech und die zweite Halterung am Grasablenkblech (Bild 72).

    8. Setzen Sie die Stange vorne am Ablenkblech in den kurzen Vorsprung am Mähwerk.

    9. Befestigen Sie das hintere Stangenende mit einer Mutter (ā…œ") am Mähwerk, wie in Bild 72 abgebildet.

      Important: Das Grasablenkblech muss in der abgesenkten Stellung unter Federdruck stehen. Heben Sie das Ablenkblech an, um zu testen, ob es in der ganz abgesenkten Stellung einrastet.

    Reinigung

    Reinigen der Unterseite des Mähwerks

    WartungsintervallWartungsmaßnahmen
    Nach jeder Verwendung
  • Reinigen Sie das Mähwerkgehäuse.
  • Important: Sie können die Maschine mit einem milden Reinigungsmittel und Wasser waschen. Waschen Sie die Maschine nicht mit einem Hochdruckreiniger. Vermeiden Sie den Einsatz von zu viel Wasser, insbesondere in der Nähe des Armaturenbretts, unter dem Sitz, um den Motor, die Hydraulikpumpen und -motoren.

    Reinigen Sie die Mähwerkunterseite nach jedem Einsatz, um eine Schnittgutansammlung zu vermeiden, damit das Mulchen verbessert und das Schnittgut besser auf dem Rasen verteilt wird.

    1. Stellen Sie die Maschine auf einer ebenen Fläche ab, kuppeln Sie den Zapfwellenantriebsschalter aus und schieben Sie die Fahrantriebshebel nach außen in die PARK-Stellung.

    2. Stellen Sie vor dem Verlassen der Bedienungsposition den Motor ab, ziehen den Schlüssel ab und warten, bis alle beweglichen Teile zum Stillstand gekommen sind.

    3. Montieren Sie die Schlauchkupplung auf die Kupplung am Mähwerk-Spülanschluss und drehen Sie das Wasser mit starkem Druck auf (Bild 73).

      Note: Überziehen Sie den O-Ring des Spülanschlusses mit Vaseline, damit die Kupplung besser rutscht und der O-Ring geschützt wird.

      g020098
    4. Senken Sie das Mähwerk auf die niedrigste Schnitthöhe ab.

    5. Setzen Sie sich auf den Sitz und lassen Sie den Motor an.

    6. Kuppeln Sie den Zapfwellenantriebsschalter ein und lassen Sie das Mähwerk für 1-3 Minuten laufen.

    7. Kuppeln Sie den Zapfwellenantriebsschalter aus, stellen den Motor ab, ziehen Sie den Schlüssel ab, und warten Sie bis alle beweglichen Teile zum Stillstand gekommen sind.

    8. Stellen Sie das Wasser ab und schließen die Kupplung vom Spülanschluss ab.

      Note: Wenn das Mähwerk nach einer Reinigung noch nicht sauber ist, weichen Sie es 30 Minuten lang ein. Wiederholen Sie dann die Reinigung.

    9. Lassen Sie das Mähwerk noch einmal ein bis drei Minuten lang laufen, um überschüssiges Wasser zu entfernen.

      Warnung:

      Bei einem gebrochenen oder fehlenden Spülanschluss können Sie oder andere Personen von aufgeworfenen Gegenständen getroffen werden oder mit dem Schnittmesser in Berührung kommen. Ausgeschleuderte Gegenstände und die Berührung mit dem Schnittmesser können zu Verletzungen ggf. tödlichen führen.

      • Tauschen Sie einen zerbrochenen oder fehlenden Spülanschluss sofort aus, bevor Sie das Maschine erneut einsetzen.

      • Stecken Sie Ihre Hände und Füße niemals unter das Mähwerk oder durch Öffnungen im Mähwerk.

    Beseitigung von Abfällen

    Motoröl, Batterien, Hydrauliköl und Motorkühlmittel belasten die Umwelt. Entsorgen Sie diese Mittel entsprechend den in Ihrem Gebiet gültigen Vorschriften.

    Einlagerung

    Sicherheit bei der Einlagerung

    • Stellen Sie vor dem Verlassen der Bedienerposition den Motor ab, ziehen Sie den Schlüssel ab und warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind. Lassen Sie die Maschine abkühlen, bevor Sie sie einstellen, warten, reinigen, oder einlagern.

    • Lagern Sie die Maschine bzw. den Kraftstoff nicht in der Nähe von offenem Feuer bzw. lassen Sie den Kraftstoff nicht in einem geschlossenen Raum oder Anhänger ab.

    • Lagern Sie weder die Maschine noch den Kraftstoffkanister in der Nähe von offenen Flammen, Funken oder Zündflammen wie z. B. bei einem Heizkessel oder sonstigen Geräten.

    Reinigung und Einlagerung

    1. Stellen Sie die Maschine auf einer ebenen Fläche ab, kuppeln Sie den Zapfwellenantriebsschalter aus und schieben Sie die Fahrantriebshebel nach außen in die PARK-Stellung.

    2. Stellen Sie vor dem Verlassen der Bedienungsposition den Motor ab, ziehen den Schlüssel ab und warten, bis alle beweglichen Teile zum Stillstand gekommen sind.

    3. Entfernen Sie Schnittgut und Schmutz von den äußeren Teilen der Maschine, insbesondere vom Motor und der Hydraulikanlage. Entfernen Sie Schmutz und Rückstände außen an den Zylinderkopfrippen des Motors und am Gebläsegehäuse.

      Important: Sie können die Maschine mit einem milden Reinigungsmittel und Wasser waschen. Reinigen Sie die Maschine nicht mit einem Hochdruckreiniger. Vermeiden Sie den Einsatz von zu viel Wasser, insbesondere in der Nähe des Armaturenbretts, des Motors, der Hydraulikpumpen und -motoren.

    4. Prüfen Sie die Funktion der Feststellbremse; siehe Park-Stellung.

    5. Warten Sie den Luftfilter; siehe Warten des Luftfilters.

    6. Schmieren Sie die Maschine ein; siehe Schmierung.

    7. Wechseln Sie das Öl im Kurbelgehäuse; siehe Warten des Motoröls.

    8. Prüfen Sie den Reifendruck; siehe Prüfen des Reifendrucks.

    9. Laden Sie die Batterie auf, siehe Aufladen der Batterie.

    10. Schaben Sie starke Schnittgut- und Schmutzablagerungen von der Unterseite des Mähwerks ab und reinigen Sie die Maschine dann mit einem Gartenschlauch.

      Note: Lassen Sie die Maschine mit eingekuppeltem Zapfwellenantriebsschalter und Motor mit hoher Drehzahl für 2-5 Minuten nach dem Reinigen laufen.

    11. Prüfen Sie den Zustand der Messer; siehe Warten der Schnittmesser.

    12. Bereiten Sie die Maschine wie folgt für eine Lagerung von mehr als 30 Tagen vor:

      1. Geben Sie dem Kraftstoff im Tank einen Stabilisator auf Mineralölbasis hinzu. Befolgen Sie dabei die Mischanweisungen des Herstellers des Kraftstoffstabilisators. Verwenden Sie keinen Stabilisator auf Alkoholbasis (Ethanol oder Methanol).

      2. Lassen Sie den Motor für fünf Minuten laufen, um den stabilisierten Kraftstoff in der Kraftstoffanlage zu verteilen.

      3. Stellen Sie den Motor ab, lassen ihn abkühlen und lassen den Kraftstoff mit einer Absaugpumpe aus dem Tank ab. Alternativ können Sie den Motor auch so lange laufen lassen, bis er selbstständig abstellt.

      4. Entsorgen Sie Kraftstoff vorschriftsmäßig. Entsorgen Sie den Kraftstoff entsprechend den örtlich geltenden Vorschriften.

        Important: Kraftstoff, der Stabilisator/Konditionierer enthält, nicht länger als vom Hersteller des Kraftstoffstabilisators empfohlen lagern.

    13. Entfernen und prüfen Sie den Zustand der Zündkerzen; siehe Warten der Zündkerze. Gießen Sie bei entfernter Zündkerze 30 ml (zwei Esslöffel) Motoröl in die Zündkerzenöffnung. Lassen Sie dann den Motor mit dem Anlasser an, um das Öl im Zylinder zu verteilen. Setzen Sie die Zündkerze(n) wieder ein. Setzen Sie der Zündkerze nicht den -stecker auf.

    14. Überprüfen Sie alle Befestigungselemente und ziehen Sie sie fest. Reparieren Sie alle beschädigten und defekten Teile oder wechseln sie aus.

    15. Bessern Sie alle zerkratzten oder abgeblätterten Metallflächen aus. Die passende Farbe erhalten Sie bei Ihrem Toro Vertragshändler.

    16. Lagern Sie die Maschine in einer sauberen, trockenen Garage oder an einem anderen geeigneten Ort ein. Ziehen Sie den Schlüssel aus dem Zündschloss und bewahren Sie ihn außerhalb der Reichweite von Kindern und anderen unbefugten Personen auf. Decken Sie die Maschine ab, damit sie geschützt ist und nicht verstaubt.

    Einlagerung der Batterie

    1. Laden Sie die Batterie ganz auf.

    2. Lassen Sie die Batterie für 24 Stunden ruhen und prüfen Sie dann die Batteriespannung.

      Note: Wenn die Batteriespannung unter 12,6 Volt liegt, wiederholen Sie die Schritte 1 und 2.

    3. Trennen Sie die Kabel von der Batterie ab.

    4. Prüfen Sie regelmäßig die Spannung, um sicherzustellen, dass die Spannung mindestens 12,4 Volt ist.

      Note: Wenn die Batteriespannung unter 12,4 Volt liegt, wiederholen Sie die Schritte 1 und 2.

    Tipps für das Einlagern der Batterie

    • Lagern Sie die Batterie aufrecht an einem kühlen und trockenen Ort.

    • Stapeln Sie Batterien nur direkt aufeinander, wenn sie in Kartons sind.

    • Stapeln Sie nicht mehr als drei Batterien (nur zwei bei gewerblichen Batterien).

    • Testen Sie eine Nassbatterie alle vier bis sechs Monate und laden sie ggf. auf.

    • Testen und laden Sie die Batterie vor dem Einsetzen auf.

    Fehlersuche und -behebung

    ProblemPossible CauseCorrective Action
    Der Kraftstofftank scheint zu kollabieren oder die Maschine scheint oft keinen Kraftstoff zu haben.
    1. Der Papiereinsatz des Luftfilters ist verstopft.
    1. Reinigen Sie den Papiereinsatz.
    Der Motor wird zu heiß.
    1. Der Motor wird zu stark belastet.
    2. Es befindet sich zu wenig Öl im Kurbelgehäuse.
    3. Die Kühlrippen und Luftwege unter dem Motorgebläsegehäuse sind verstopft.
    4. Der Luftfilter ist verschmutzt.
    5. Es befindet sich Schmutz, Wasser oder zu alter Kraftstoff in der Kraftstoffanlage.
    1. Verringern Sie die Fahrgeschwindigkeit.
    2. Füllen Sie Öl in das Kurbelgehäuse.
    3. Entfernen Sie die Verstopfungen von den Kühlrippen und aus den Luftwegen.
    4. Reinigen Sie den Luftfiltereinsatz oder tauschen ihn aus.
    5. Setzen Sie sich mit einem offiziellen Toro-Vertragshändler in Verbindung.
    Der Anlasser läuft nicht.
    1. Der Zapfwellenantriebsschalter ist eingekuppelt.
    2. Die Fahrantriebshebel sind nicht in der Park-Stellung.
    3. Die Batterie ist leer.
    4. Elektrische Anschlüsse sind korrodiert oder locker.
    5. Eine Sicherung ist durchgebrannt.
    6. Ein Relais oder Schalter ist defekt.
    1. Kuppeln Sie den Zapfwellenantriebsschalter aus.
    2. Schieben Sie die Fahrantriebshebel nach außen in die Park-Stellung.
    3. Laden Sie die Batterie auf.
    4. Überprüfen Sie die elektrischen Anschlüsse auf guten Kontakt.
    5. Tauschen Sie die Sicherung aus.
    6. Setzen Sie sich dann mit einem Vertragshändler in Verbindung.
    Der Motor springt nicht an, kann nur schwer angelassen werden, oder stellt ab.
    1. Der Kraftstofftank ist leer.
    2. Der Choke (falls vorhanden) ist nicht aktiviert.
    3. Der Luftfilter ist verschmutzt.
    4. Die Zündkerzenstecker sind locker oder von der Kerze abgezogen.
    5. Die Zündkerzen sind korrodiert, verrußt oder haben den falschen Elektrodenabstand.
    6. Der Kraftstofffilter ist verschmutzt.
    7. Es befindet sich Schmutz, Wasser oder zu alter Kraftstoff in der Kraftstoffanlage.
    8. Im Tank befindet sich der falsche Kraftstoff.
    9. Es befindet sich zu wenig Öl im Kurbelgehäuse.
    1. Füllen Sie den Kraftstofftank auf.
    2. Stellen Sie den Chokehebel in die Ein-Stellung.
    3. Reinigen Sie den Luftfiltereinsatz oder tauschen ihn aus.
    4. Bringen Sie die Stecker an den Zündkerzen an.
    5. Installieren Sie neue Zündkerzen mit dem richtigen Elektrodenabstand.
    6. Tauschen Sie den Kraftstofffilter aus.
    7. Wenden Sie sich an den Toro-Vertragshändler.
    8. Lassen Sie den Kraftstoff ablaufen und betanken die Maschine mit dem korrekten Kraftstoff.
    9. Füllen Sie Öl in das Kurbelgehäuse.
    Der Motor verliert an Leistung.
    1. Der Motor wird zu stark belastet.
    2. Der Luftfilter ist verschmutzt.
    3. Es befindet sich zu wenig Öl im Kurbelgehäuse.
    4. Die Kühlrippen und Luftwege unter dem Gebläsegehäuse sind verstopft.
    5. Die Zündkerze(n) ist/sind korrodiert, verrußt oder hat/haben den falschen Elektrodenabstand.
    6. Der Entlüftungsdeckel am Kraftstofftank ist verstopft.
    7. Der Kraftstofffilter ist verschmutzt.
    8. Es befindet sich Schmutz, Wasser oder zu alter Kraftstoff in der Kraftstoffanlage.
    9. Im Tank befindet sich der falsche Kraftstoff.
    1. Verringern Sie die Fahrgeschwindigkeit.
    2. Reinigen Sie den Luftfiltereinsatz.
    3. Füllen Sie Öl in das Kurbelgehäuse.
    4. Entfernen Sie die Verstopfungen von den Kühlrippen und aus den Luftwegen.
    5. Installieren Sie neue Zündkerzen mit dem richtigen Elektrodenabstand.
    6. Wenden Sie sich an den Toro-Vertragshändler.
    7. Tauschen Sie den Kraftstofffilter aus.
    8. Wenden Sie sich an den Toro-Vertragshändler.
    9. Wenden Sie sich an den Toro Vertragshändler.
    Die Maschine fährt nicht.
    1. Die Sicherheitsventile sind offen.
    2. Die Fahrantriebsriemen sind abgenutzt, locker oder gerissen.
    3. Die Fahrantriebsriemen sind von den Riemenscheiben gerutscht.
    4. Das Getriebe ist ausgefallen.
    1. Schließen Sie die Schleppventile.
    2. Wenden Sie sich an den Toro-Vertragshändler.
    3. Wenden Sie sich an den Toro-Vertragshändler.
    4. Wenden Sie sich an den Toro-Vertragshändler.
    Die Maschine weist abnormale Vibrationen auf.
    1. Die Schnittmesser sind verbogen oder nicht ausgewuchtet.
    2. Die Messerbefestigungsschraube ist locker.
    3. Die Motorbefestigungsschrauben sind locker.
    4. Die Motorriemenscheibe, Spannscheibe oder Messerriemenscheibe ist locker.
    5. Die Motorriemenscheibe ist beschädigt.
    6. Die Messerspindel ist verbogen.
    7. Die Motorbefestigung ist lose oder abgenutzt.
    1. Montieren Sie neue Schnittmesser.
    2. Ziehen Sie die Schraube fest.
    3. Ziehen Sie die Motorbefestigungsschrauben an.
    4. Ziehen Sie die zutreffende Riemenscheibe fest.
    5. Setzen Sie sich dann mit einem Vertragshändler in Verbindung.
    6. Setzen Sie sich dann mit einem Vertragshändler in Verbindung.
    7. Setzen Sie sich dann mit einem Vertragshändler in Verbindung.
    Die Schnitthöhe ist unregelmäßig.
    1. Das/die Schnittmesser ist/sind stumpf.
    2. Das/die Schnittmesser ist/sind verbogen.
    3. Das Mähwerk ist nicht nivelliert.
    4. Eine Antiskalpierrolle (falls vorhanden) ist falsch eingestellt.
    5. Die Unterseite des Mähwerks ist schmutzig.
    6. Falscher Reifendruck.
    7. Die Messerspindel ist verbogen.
    1. Schärfen Sie die Messer.
    2. Montieren Sie neue Schnittmesser.
    3. Nivellieren Sie das Mähwerk seitlich und in Längsrichtung.
    4. Stellen Sie die Höhe des Antiskalpierrads ein.
    5. Reinigen Sie die Unterseite des Mähwerkes.
    6. Einstellen des Reifendrucks.
    7. Setzen Sie sich dann mit einem Vertragshändler in Verbindung.
    Die Schnittmesser drehen sich nicht.
    1. Der Treibriemen ist abgenutzt, locker oder gerissen.
    2. Der Treibriemen ist von der Riemenscheibe gerutscht.
    3. Der Zapfwellenschalter oder die Zapfwellenkupplung sind defekt.
    4. Der Mähwerk-Treibriemen ist abgenutzt, locker oder gerissen.
    1. Bringen Sie einen neuen Treibriemen an.
    2. Bringen Sie den Treibriemen an und prüfen die jeweilige Position der Einstellwellen und der Riemenführungen.
    3. Setzen Sie sich dann mit Ihrem Vertragshändler von Toro in Verbindung.
    4. Bringen Sie einen neuen Mähwerk-Treibriemen an.

    Schaltbilder

    Elektrisches Schaltbild: 139-2356

    g307974
